申請日2015.09.16
公開(公告)日2015.12.16
IPC分類號C02F9/14; C02F3/32; C02F3/30
摘要
本發明涉及一種水域污水處理裝置，包括：污水提升裝置、污水凈化裝置、人工濕地、布水裝置;所述污水提升裝置抽取所述水域中的污水并輸送至所述污水凈化裝置;所述污水凈化裝置對所述污水進行凈化處理并輸送至所述布水裝置;所述布水裝置將所述凈化處理后的污水向所述人工濕地中布水;所述人工濕地進一步對所述污水進行凈化處理并將所述人工濕地凈化后的污水排入所述水域。通過采用本發明所提供的水域污水處理裝置，實現了水體中有機污染物與氨氮、總氮的有效去除，并實現剩余污泥原位減量化，通過設置人工濕地深度處理工藝，進一步凈化出水水質，通過回流使下游水體經過處理后進入河道的上游形成水體循環流動，增強水體復氧，提升水體自凈能力。

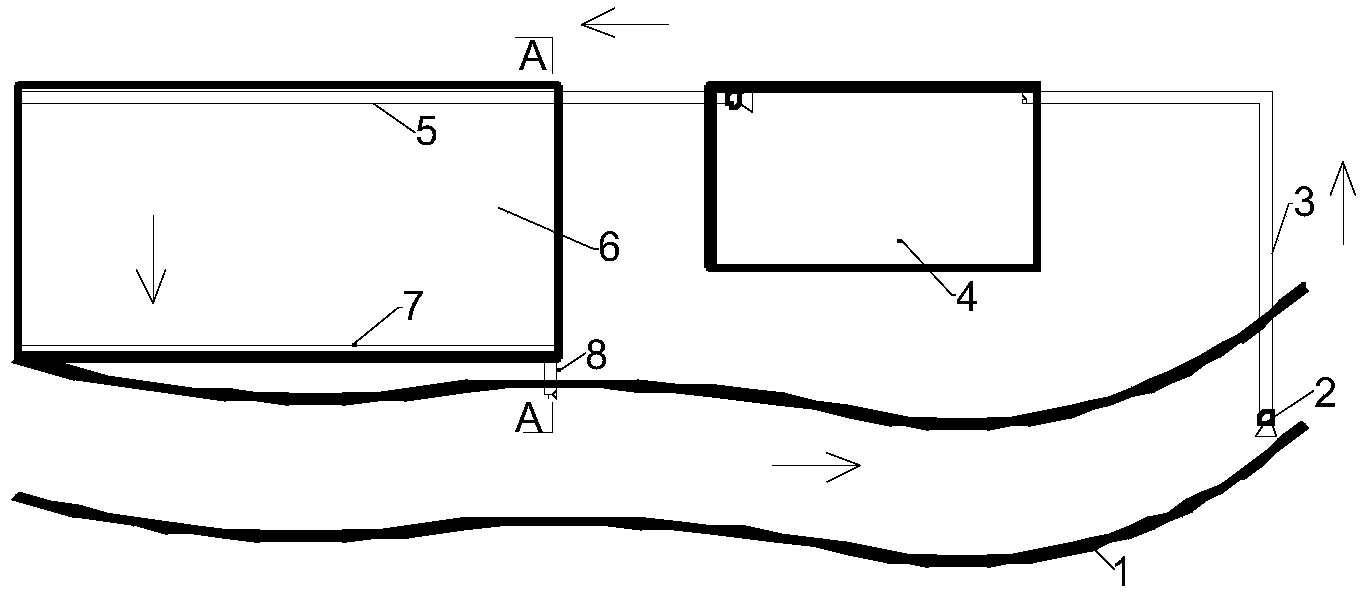

摘要附圖
權利要求書
1.一種水域污水處理裝置，其特征在于，包括：污水提升裝置、 污水凈化裝置、人工濕地、布水裝置;
所述污水提升裝置抽取所述水域中的污水并輸送至所述污水凈 化裝置;所述污水凈化裝置對所述污水進行凈化處理并輸送至所述布 水裝置;所述布水裝置將所述凈化處理后的污水向所述人工濕地中布 水;所述人工濕地進一步對所述污水進行凈化處理并將所述人工濕地 凈化后的污水排入所述水域。
2.根據權利要求1所述的水域污水處理裝置，其特征在于，所述 污水提升裝置的進水口設置在所述水域的下游，所述人工濕地的出水 口設置在所述水域的上游。
3.根據權利要求1或2所述的水域污水處理裝置，其特征在于， 還包括：排水渠，所述排水渠連接所述水域;
所述排水渠設置在所述人工濕地的邊緣，用于收集所述人工濕地 凈化后的污水并將其排入所述水域。
4.根據權利要求3所述的水域污水處理裝置，其特征在于，所述 人工濕地遠離所述排水渠的位置高于靠近所述排水渠的位置。
5.根據權利要求4所述的水域污水處理裝置，其特征在于，所述 布水裝置設置在所述人工濕地遠離所述排水渠的位置。
6.根據權利要求1或2所述的水域污水處理裝置，其特征在于， 所述布水裝置是具有滴灌孔的布水管。
7.根據權利要求6所述的水域污水處理裝置，其特征在于，所述 滴灌孔的孔間距沿所述布水管內的水流方向由大到小逐漸變化。
8.根據權利要求1或2所述的水域污水處理裝置，其特征在于， 所述污水凈化裝置包括：
殼體，所述殼體內設置串聯的第一級污水處理裝置和第二級污水 處理裝置;
所述第一級污水處理裝置包括串聯的第一好氧倉室和第一缺氧 倉室;
所述第二級污水處理裝置包括串聯的第二好氧倉室和第二缺氧 倉室;
所述第一好氧倉室、第一缺氧倉室、第二好氧倉室和第二缺氧倉 室通過過水口串聯形成使水流控制為折流態的通道;
所述殼體上設置進水口、出水口，所述進水口的位置不低于所述 出水口的位置;所述多個倉室內填充有水凈化填料。
9.根據權利要求8所述的水域污水處理裝置，其特征在于，所述 污水凈化裝置還包括：與所述第二級污水處理裝置串聯的沉淀倉室， 所述沉淀倉室用于進一步沉淀所述污水中的雜質。
10.一種利用權利要求1-9任意一項所述的水域污水處理裝置的 水域污水處理方法，其特征在于，包括：
通過污水提升裝置抽取所述水域中的污水并輸送至污水凈化裝 置;
通過所述污水凈化裝置對所述污水進行凈化處理并輸送至布水 裝置;
通過所述布水裝置將所述凈化處理后的污水向人工濕地中布水;
通過所述人工濕地進一步對所述污水進行凈化處理并將所述人 工濕地凈化后的污水排入所述水域。
說明書
水域污水處理裝置和方法
技術領域
本發明涉及環境污染治理領域，特別涉及一種水域污水處理裝置 和方法。
背景技術
近三十年以來，河道、湖泊沿岸人口劇增，未經處理的生活污 水直排入河道、湖泊。隨著經濟、社會的快速發展，帶動工業也快 速發展，大量未經處理或雖經處理但不達標的工業污水也直接排入 河道、湖泊中，隨著城市規模不斷擴大，城市人口日益增多，部分 城市內河與湖泊已成為污水的排放管道，致使其水質惡化，城市環 境及景觀受到嚴重影響。城市污水處理廠的尾水水質最多也就是達 到我國《城鎮污水處理廠污染物排放標準》的一級A標準，與地表 水水質標準相比，還遠遠達不到Ⅴ類地表水的水平，屬于重度污染 水體。此外，由于靠近城市居民生活區，生活垃圾與其他污染源的 進入、城市內河與湖泊駁岸硬化等措施的干預，使得城市內河水質 嚴重惡化，水質自凈能力逐漸降低。
目前，水污染的治理大多采用化學處理方法或者挖污泥的治污 方法，要想達到維持和凈化受污染水體的水質，往往需要較大的處 理量和較短的循環周期，建設規模與投資較大，且很難達到V類地 表水的水平。
發明內容
本發明所要解決的技術問題是如何提供一種能夠改善水質延長 循環周期的水域污水處理裝置和方法。
為此目的，本發明提出了一種水域污水處理裝置，包括：污水提 升裝置、污水凈化裝置、人工濕地、布水裝置;
所述污水提升裝置抽取所述水域中的污水并輸送至所述污水凈 化裝置;所述污水凈化裝置對所述污水進行凈化處理并輸送至所述布 水裝置;所述布水裝置將所述凈化處理后的污水向所述人工濕地中布 水;所述人工濕地進一步對所述污水進行凈化處理并將所述人工濕地 凈化后的污水排入所述水域。
其中較優地，所述污水提升裝置的進水口設置在所述水域的下 游，所述人工濕地的出水口設置在所述水域的上游。
其中較優地，該裝置還包括：排水渠，所述排水渠連接所述水域;
所述排水渠設置在所述人工濕地的邊緣，用于收集所述人工濕地 凈化后的污水并將其排入所述水域。
其中較優地，所述人工濕地遠離所述排水渠的位置高于靠近所述 排水渠的位置。
其中較優地，所述布水裝置設置在所述人工濕地遠離所述排水渠 的位置。
其中較優地，所述布水裝置是具有滴灌孔的布水管。
其中較優地，所述滴灌孔的孔間距沿所述布水管內的水流方向由 大到小逐漸變化。
其中較優地，所述污水凈化裝置包括：
殼體，所述殼體內設置串聯的第一級污水處理裝置和第二級污水 處理裝置;
所述第一級污水處理裝置包括串聯的第一好氧倉室和第一缺氧 倉室;
所述第二級污水處理裝置包括串聯的第二好氧倉室和第二缺氧 倉室;
所述第一好氧倉室、第一缺氧倉室、第二好氧倉室和第二缺氧倉 室通過過水口串聯形成使水流控制為折流態的通道;
所述殼體上設置進水口、出水口，所述進水口的位置不低于所述 出水口的位置;所述多個倉室內填充有水凈化填料。
其中較優地，所述污水凈化裝置還包括：與所述第二級污水處理 裝置串聯的沉淀倉室，所述沉淀倉室用于進一步沉淀所述污水中的雜 質。
另一方面，本發明還提供了一種利用上述水域污水處理裝置的水 域污水處理方法，包括：
通過污水提升裝置抽取所述水域中的污水并輸送至污水凈化裝 置;
通過所述污水凈化裝置對所述污水進行凈化處理并輸送至布水 裝置;
通過所述布水裝置將所述凈化處理后的污水向人工濕地中布水;
通過所述人工濕地進一步對所述污水進行凈化處理并將所述人 工濕地凈化后的污水排入所述水域。
通過采用本發明所提供的水域污水處理裝置，實現了水體中有機 污染物與氨氮、總氮的有效去除，并實現剩余污泥原位減量化，通過 設置人工濕地深度處理工藝，進一步凈化出水水質，通過回流使下游 水體經過處理后進入河道的上游形成水體循環流動，增強水體復氧， 提升水體自凈能力。
