申請日2015.09.16
公開(公告)日2015.12.23
IPC分類號C02F9/14
摘要
本發明公開了一種MBR污水處理機，包括一體化依次相連接的厭氧池、MBR膜池和消毒池;厭氧池遠離所述MBR膜池的側壁上設有污水進水口，厭氧池的池壁上設有彈性填料，厭氧池內間隔豎向設有兩排厭氧池隔板，兩排厭氧池隔板交錯固定在所述厭氧池的頂蓋上和底壁上;MBR膜池的底部設有曝氣管道，曝氣管道連接有鼓風機，MBR膜池底部遠離厭氧池處連接有回流泵，回流泵的出水口連接至厭氧池的污水進水口;消毒池連接有消毒器，消毒池內豎向間隔設有兩排消毒池隔板，兩排消毒池隔板交錯固定在消毒池的頂蓋上和底壁上。本發明的MBR污水處理機，污水處理效果好、且能提高M(jìn)BR膜的使用壽命。

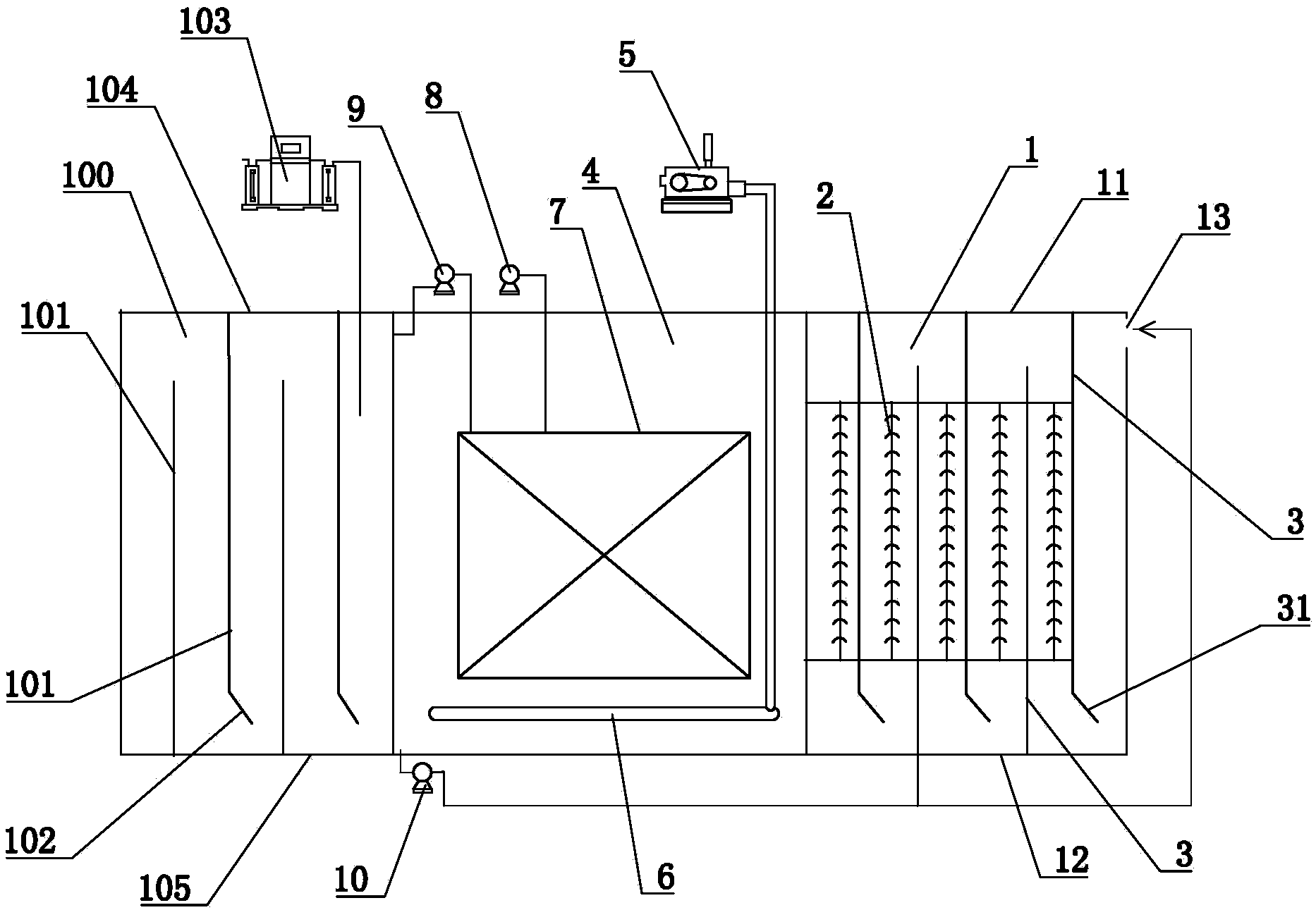

摘要附圖
權利要求書
1.MBR污水處理機，其特征在于：包括一體化依次相連接的厭氧池、MBR膜 池和消毒池;
所述厭氧池遠離所述MBR膜池的側壁上設有污水進水口，所述厭氧池的池 壁上設有彈性填料，所述厭氧池內間隔豎向設有兩排厭氧池隔板，兩排所述厭 氧池隔板交錯固定在所述厭氧池的頂蓋上和底壁上，所述厭氧池隔板的延伸長 度小于所述厭氧池的頂蓋和底壁之間的距離，且大于所述厭氧池的頂蓋和底壁 之間距離的一半，其中，所述厭氧池的頂蓋上固定的厭氧池隔板的下端部?jī)A斜 連接有導流板;
所述MBR膜池的底部設有曝氣管道，所述曝氣管道連接有鼓風機，所述MBR 膜池內位于所述曝氣管道上方設有MBR膜組件，所述MBR膜池底部遠離所述厭 氧池處連接有回流泵，所述回流泵的出水口連接至所述厭氧池的污水進水口;
所述消毒池連接有消毒器，所述消毒池內豎向間隔設有兩排消毒池隔板， 兩排所述消毒池隔板交錯固定在所述消毒池的頂蓋上和底壁上，所述消毒池隔 板的延伸長度小于所述消毒池的頂蓋和底壁之間的距離，且大于所述消毒池的 頂蓋和底壁之間距離的一半，其中，所述消毒池的頂蓋上固定的消毒池隔板的 下端部?jī)A斜連接有導流板。
2.如權利要求1所述的MBR污水處理機，其特征在于：所述厭氧池、所述 MBR膜池以及所述消毒池分別為碳鋼材料或者玻璃鋼材料的厭氧池、MBR膜池、 消毒池。
3.如權利要求2所述的MBR污水處理機，其特征在于：所述厭氧池和所述 MBR膜池相互固定連接，所述MBR膜池和所述消毒池相互固定連接。
說明書
MBR污水處理機
技術領域
本發明涉及污水處理設備技術領域，具體地說，涉及一種MBR污水處理機。
背景技術
膜-生物反應器(MembraneBio-Reactor,MBR)為膜分離技術與生物處理技術有機結合之新型態廢水處理系統。
傳統的MBR污水處理工藝流程一般為：原水-格柵-調節池-提升泵-生物反應器-循環泵-膜組件-消毒裝置，傳統的這種MBR污水處理工藝流程中，污水沒有經過厭氧處理，就到達膜組件處，使得在污水處理系統中到達膜組件處的污水中雜質含量高，污水粘性較大，容易造成膜的堵塞，使膜組件反洗次數較多，影響整個系統運行效率，并降低膜的使用效率。因此，有的MBR污水處理工藝流程中的膜組件前方設置了厭氧池，以解決上述問題。但是，現有的MBR污水處理系統還存在以下缺陷：
1.膜組件與厭氧池之間沒有獨立的污泥回流系統，從而不能培養出具有反硝化功能的污泥，難降解物質的降解率較低，脫氮率低;
2.厭氧微生物生長繁殖慢，污水在厭氧池內的反硝化世代周期較長，反硝化時間長，設備啟動、處理時間長，出水水質達不到排放標準，需進一步好氧處理。
3.現有的MBR污水處理系統中，膜組件設置在MBR池中，MBR池和厭氧池均采用土建構造形成的池，土建構造形成的池占地面積較大，施工周期較長，還必須在使用地進行施工，造成施工不便，不適合污水處理量較小的場所使用。
發明內容
本發明所要解決的技術問題是：提供一種污水處理效果好、且能提高M(jìn)BR膜的使用壽命的MBR污水處理機。
為解決上述技術問題，本發明的技術方案是：
一種MBR污水處理機，包括一體化依次相連接的厭氧池、MBR膜池和消毒池;
所述厭氧池遠離所述MBR膜池的側壁上設有污水進水口，所述厭氧池的池壁上設有彈性填料，所述厭氧池內間隔豎向設有兩排厭氧池隔板，兩排所述厭氧池隔板交錯固定在所述厭氧池的頂蓋上和底壁上，所述厭氧池隔板的延伸長度小于所述厭氧池的頂蓋和底壁之間的距離，且大于所述厭氧池的頂蓋和底壁之間距離的一半，其中，所述厭氧池的頂蓋上固定的厭氧池隔板的下端部?jī)A斜連接有導流板;
所述MBR膜池的底部設有曝氣管道，所述曝氣管道連接有鼓風機，所述MBR膜池內位于所述曝氣管道上方設有MBR膜組件，所述MBR膜池底部遠離所述厭氧池處連接有回流泵，所述回流泵的出水口連接至所述厭氧池的污水進水口;
所述消毒池連接有消毒器，所述消毒池內豎向間隔設有兩排消毒池隔板，兩排所述消毒池隔板交錯固定在所述消毒池的頂蓋上和底壁上，所述消毒池隔板的延伸長度小于所述消毒池的頂蓋和底壁之間的距離，且大于所述消毒池的頂蓋和底壁之間距離的一半，其中，所述消毒池的頂蓋上固定的消毒池隔板的下端部?jī)A斜連接有導流板。
優選的，所述厭氧池、所述MBR膜池以及所述消毒池分別為碳鋼材料或者玻璃鋼材料的厭氧池、MBR膜池、消毒池。
優選的，所述厭氧池和所述MBR膜池相互固定連接，所述MBR膜池和所述消毒池相互固定連接。
由于采用了上述技術方案，本發明的有益效果是：
本發明的MBR污水處理機，在MBR膜池前設置了厭氧池，并在MBR膜池與厭氧池之間設置了回流裝置，在MBR膜池內，在充足供氧條件下，自養菌的硝化作用將NH3-N(NH4)氧化為NO3-,通過回流控制返回厭氧池，在厭氧池內，異養菌將蛋白質、脂肪等污染物進行氨化(有機鏈上的N或氨基酸中的氨基)游離出氨(NH3、NH4+),以對污水完成脫氮處理�；亓餮b置的設置，加速了污水中氮的硝化和反硝化速度，縮短了厭氧池內反硝化世代周期，提高了厭氧池內反硝化的速度。另一方面，厭氧池內間隔豎向設置的兩排厭氧池隔板，使污水在厭氧池內循環路徑為S形，延緩了污水從厭氧池流入MBR膜池的流動時間，增大了流動路徑長度，增大了厭氧池內污水與彈性填料中的微生物的接觸面積，使厭氧池內污水的反硝化效果更好，提高了整個污水處理機的污水處理效率。本發明通過設置厭氧池、在MBR膜池與厭氧池之間設置回流裝置以及厭氧池內交錯設置兩排厭氧池隔板等結構，先對污水進行快速脫氮處理，消除污水中的雜質，降低污水的粘性，改善了污水處理后的水質，改善了MBR膜處的污水水質，從而減少了MBR膜反沖洗的次數，使整個污水處理機縮短了反沖洗的時間，從而提高了整個污水處理機的運行效率，有效地減緩了MBR膜的堵塞，延長了MBR膜的使用壽命。
本發明中，厭氧池、所述MBR膜池以及消毒池分別為碳鋼材料或者玻璃鋼材料制成，其中，厭氧池和MBR膜池相互固定連接，MBR膜池和消毒池相互固定連接，形成一個一體化的整體，便于在設備制造廠家先行制造完成后，再運輸至使用場所，不用非得在使用場所就地施工，尤其適用于污水處理量小的場所使用。
