申請日2015.11.05

　　公開(公告)日2017.12.08

　　IPC分類號C02F11/12

　　摘要

　　本發明公開了一種自動化污泥脫水系統，含有擠壓裝置、輸送裝置、過濾裝置和污泥倉，經過濾裝置過濾后的污泥進入污泥倉進行離析，離析后的污泥通過輸送裝置進入擠壓裝置進行擠壓脫水，脫水后的污泥由輸送裝置移送排出。擠壓裝置含有支架、柱塞油缸、壓塊、墊塊、油缸和固泥圈。輸送裝置含有滾筒、滾筒支架、環形濾帶和驅動裝置，過濾裝置含有殼體、殼體支架、濾袋、濾袋架和噴淋管，污泥倉含有上料筒和下料筒，上料筒設置在上料筒支架上，下料筒設置在下料筒支架上，上料筒的上口設有支撐架，支撐架上設有傳動機構，傳動機構與攪拌軸的一端相連，攪拌軸上設有攪拌桿，傳動機構與攪拌電機相連，攪拌電機設置在支撐架上，上料筒的下端部的側面設有出料管，該出料管的出口位于下料筒的上口中，該自動化污泥脫水機不僅能夠提高工作效率，而且能夠大大降低勞動強度。

　　權利要求書

　　1.一種自動化污泥脫水系統，其特征在于：含有擠壓裝置、輸送裝置、過濾裝置和污泥倉;

　　所述擠壓裝置含有支架、柱塞油缸、壓塊、墊塊、油缸和固泥圈，柱塞油缸設置在支架的上部，墊塊設置在支架的下部，壓塊設置在柱塞油缸的柱塞上，壓塊位于固泥圈中，壓塊與固泥圈相配，壓塊能夠在固泥圈中進行軸向移動，油缸設置在支架上，油缸的活塞桿與固泥圈的外側相連，壓塊位于墊塊的正上方;

　　輸送裝置含有滾筒、滾筒支架、環形濾帶和驅動裝置，滾筒包括第一滾筒和第二滾筒，第一滾筒和第二滾筒分別位于滾筒支架的左側和右側，第一滾筒和第二滾筒的兩端的軸頭分別通過軸承與滾筒支架構成轉動連接，環形濾帶套裝在第一滾筒和第二滾筒上，驅動裝置與第一滾筒的軸頭相連，驅動裝置與滾筒支架相連，所述墊塊位于環形濾帶之中，墊塊的上表面位于環形濾帶上部的內下方;

　　過濾裝置含有殼體、殼體支架、濾袋、濾袋架和噴淋管，殼體的上部為圓筒體，殼體的下部為圓錐體，圓錐體與圓錐體的連接處之間設孔板，該孔板上至少設有一個通孔，該通孔上設有所述的濾袋架，濾袋套裝在濾袋架上，噴淋管下部穿過濾袋架位于濾袋架中，噴淋管的下部設有若干個噴孔，殼體的圓筒體的下端部的側面設有出污泥管，殼體的圓錐體的下端上設有出水管;

　　污泥倉含有上料筒和下料筒，上料筒設置在上料筒支架上，下料筒設置在下料筒支架上，上料筒的上口設有支撐架，支撐架上設有傳動機構，傳動機構與攪拌軸的一端相連，攪拌軸上設有攪拌桿，傳動機構與攪拌電機相連，攪拌電機設置在支撐架上，上料筒的下端部的側面設有出料管，該出料管的出口位于下料筒的上口中，下料筒的下端設有出料閥門，該出料閥門位于所述輸送裝置的環形濾帶的一側上方，上料筒的上部設有溢流管，該溢流管通過管道與所述過濾裝置殼體上的圓筒體相連通;

　　所述過濾裝置殼體圓筒體下端部側面設有的出污泥管通過進料管與污泥泵的進口相連，污泥泵的出口與出料管的一端相連，出料管的另一端位于所述污泥倉上料筒的上口中;

　　所述驅動裝置含有減速機和電機，減速機與電機相連，減速機與所述滾筒支架相連，減速機通過聯軸節與所述第一滾筒的軸頭相連;

　　所述墊塊上墊有表面設有若干個圓環形溝槽、每個圓環形溝槽與相鄰圓環形溝槽相通連的尼龍板;所述擠壓裝置的壓塊上設有出氣管;所述支架上設有行程開關A，當壓塊上移到與行程開關A的開關觸頭相接觸時，柱塞油缸停止工作;所述支架上設有行程開關B，當固泥圈上移到與行程開關B的開關觸頭相接觸時，油缸停止工作。

　　說明書

　　自動化污泥脫水系統

　　技術領域

　　本發明涉及一種自動化污泥脫水系統。

　　背景技術

　　污水處理廠產生的污泥要得到妥善處理，其關健是污泥脫水。現有的一種污泥濾壓脫水機，含有底架、支撐導柱、機頂座、油缸、上壓座、下壓座、壓濾車、壓濾板、壓濾布和頂升裝置，支撐導柱設置在底架的中部上，機頂座設置在支撐導柱的頂部上，油缸設置在機頂座上，上壓座設置在油缸的活塞桿上，下壓座設置在頂升裝置上，且該頂升裝置設置在底架上，底架上設有導軌，壓濾車由承壓板和車輪構成，車輪設置在承壓板上，車輪位于導軌上，所述壓濾板的包括上表面和下表面，上表面上設有若干個圓環形溝槽，每個圓環形溝槽與相鄰圓環形溝槽相通連。作業時，先通過人工將一塊壓濾板放在壓濾車的承壓板上，然后通過人工將備用的料框放在壓濾板上，再通過人工將壓濾布的中間部分平鋪在料框中，接著通過人工將含水量為80%的污泥放入料框的壓濾布上，然后通過人工將壓濾布的其余部分包裹在污泥上，重復上述作業程序，使壓濾車的承壓板上堆有若干壓濾板，且在相鄰兩壓濾板之間均放有包有污濾的壓濾布。壓濾車在導軌上移至下壓座的上方，頂升裝置將下壓座向上頂移，使壓濾車的車輪脫離導軌，這時油缸通過活塞桿帶動上壓座向下移動，擠壓位于下壓座上的若干壓濾板，經達一段時間的擠壓，將位于相鄰兩壓濾板之間的壓濾布中的含水量為80%的污泥脫水至含水量為30%以下的污泥。在上述作業過程中，除了擠壓工序外，都要通過人工作業來完成，因此勞動強度大，工作效率低。

　　發明內容

　　本發明所要解決的技術問題是提供一種自動化污泥脫水系統，該自動化污泥脫水系統不僅能夠提高工作效率，而且能夠大大降低勞動強度。

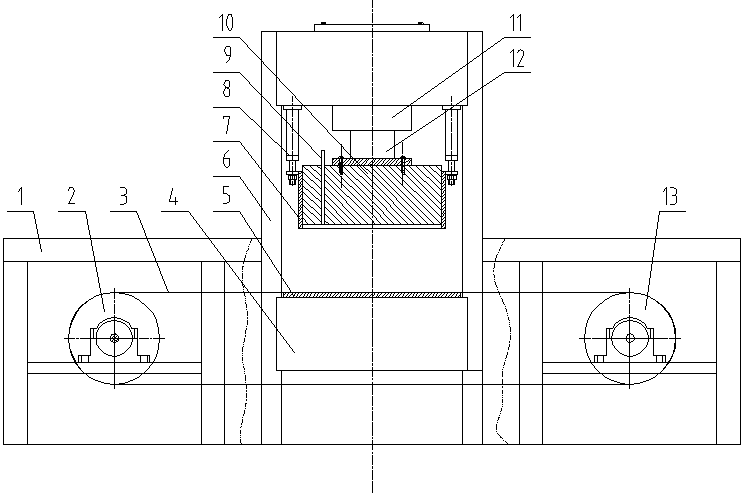

　　為了解決上述技術問題，本發明一種自動化污泥脫水系統，含有擠壓裝置、輸送裝置、過濾裝置和污泥倉，經過濾裝置過濾后的污泥進入污泥倉進行離析，離析后的污泥通過輸送裝置進入擠壓裝置進行擠壓脫水，脫水后的污泥由輸送裝置移送排出;所述擠壓裝置含有支架、柱塞油缸、壓塊、墊塊、油缸和固泥圈，柱塞油缸設置在支架的上部，墊塊設置在支架的下部，壓塊設置在柱塞油缸的柱塞上，壓塊位于固泥圈中，壓塊與固泥圈相配，壓塊能夠在固泥圈中進行軸向移動，油缸設置在支架上，油缸的活塞桿與固泥圈的外側相連，壓塊位于墊塊的正上方;

　　輸送裝置含有滾筒、滾筒支架、環形濾帶和驅動裝置。滾筒包括第一滾筒和第二滾筒，第一滾筒和第二滾筒分別位于滾筒支架的左側和右側。第一滾筒和第二滾筒的兩端的軸頭分別通過軸承與滾筒支架構成轉動連接，環形濾帶套裝在第一滾筒和第二滾筒上，驅動裝置與第一滾筒的軸頭相連，驅動裝置與滾筒支架相連，所述墊塊位于環形濾帶之中，墊塊的上表面位于環形濾帶上部的內下方;

　　過濾裝置含有殼體、殼體支架、濾袋、濾袋架和噴淋管，殼體的上部為圓筒體，殼體的下部為圓錐體，圓錐體與圓錐體的連接處之間設孔板，該孔板上至少設有一個通孔，該通孔上設有所述的濾袋架，濾袋套裝在濾袋架上，噴淋管下部穿過濾袋架位于濾袋架中，噴淋管的下部設有若干個噴孔，殼體的圓筒體的下端部的側面設有出污泥管，殼體的圓錐體的下端上設有出水管;

　　污泥倉含有上料筒和下料筒，上料筒設置在上料筒支架上，下料筒設置在下料筒支架上，上料筒的上口設有支撐架，支撐架上設有傳動機構，傳動機構與攪拌軸的一端相連，攪拌軸上設有攪拌桿，傳動機構與攪拌電機相連，攪拌電機設置在支撐架上，上料筒的下端部的側面設有出料管，該出料管的出口位于下料筒的上口中，下料筒的下端設有出料閥門，該出料閥門位于所述輸送裝置的環形濾帶的一側上方，上料筒的上部設有溢流管，該溢流管通過管道與所述過濾裝置殼體上的圓筒體相連通;

　　所述過濾裝置殼體圓筒體下端部側面設有的出污泥管通過進料管與污泥泵的進口相連，污泥泵的出口與出料管的一端相連，出料管的另一端位于所述污泥倉上料筒的上口中;

　　所述驅動裝置含有減速機和電機，減速機與電機相連，減速機與所述滾筒支架相連，減速機通過聯軸節與所述第一滾筒的軸頭相連;

　　所述墊塊上墊有表面設有若干個圓環形溝槽、每個圓環形溝槽與相鄰圓環形溝槽相通連的尼龍板。

　　所述擠壓裝置的壓塊上設有出氣管;

　　所述支架上設有行程開關A，當壓塊上移到與行程開關A的開關觸頭相接觸時，柱塞油缸停止工作。

　　所述支架上設有行程開關B，當固泥圈上移到與行程開關B的開關觸頭相接觸時，油缸停止工作。

　　使用上述自動化污泥脫水系統時，將含水污泥泵入過濾裝置的殼體內，含水污泥中的一部分水分經濾袋進入到過濾裝置下部的圓錐體中，污泥通過污泥泵泵入污泥倉的上料筒中，經攪拌桿攪拌后，使污泥中的一部分水分離析，經離析后的污泥進入到下料筒中，經下料筒下端的出料閥門間歇出料，使污泥間歇落入到輸送裝置的環形濾帶上，落入到環形濾帶上的污泥團，經環形濾帶移動到墊塊的上方，環形濾帶停止移動，擠壓裝置的固泥圈在油缸的帶動下下移，使位于環形濾帶上的污泥團處于固泥圈中，這時壓塊在柱塞油缸的帶動下在固泥圈中下移擠壓位于固泥圈中的污泥團，經壓塊的擠壓，使處于固泥圈中污泥含水量低于30%。這時固泥圈在油缸的帶動下上移至原位，壓塊在柱塞油缸的帶動下上移至原位，經過擠壓后的污泥在環形濾帶的帶動下移出被收回，接著重復上述作業程序。從上可以看出，在上述作業過程中，所有作業程序中的工作都是通過機械來完成的，因此上述自動化污泥脫水系統不僅能夠提高工作效率，而且能夠大大降低勞動強度。
