申請日2015.09.16

　　公開(公告)日2016.01.06

　　IPC分類號F25B30/06

　　摘要

　　本實用新型屬于熱泵技術領域，特別涉及一種污水余溫回收熱泵，包括地下污水熱換池、污水換熱器、冷凝器、熱水箱和壓縮機，所述污水換熱器安裝于所述地下污水熱換池內，所述污水換熱器、所述壓縮機和所述冷凝器形成一回路，所述熱水箱、所述冷凝器和所述壓縮機形成一回路。本實用新型結構合理，能充分回收廢水的熱量，且具有很高制熱效率，節約了能源。

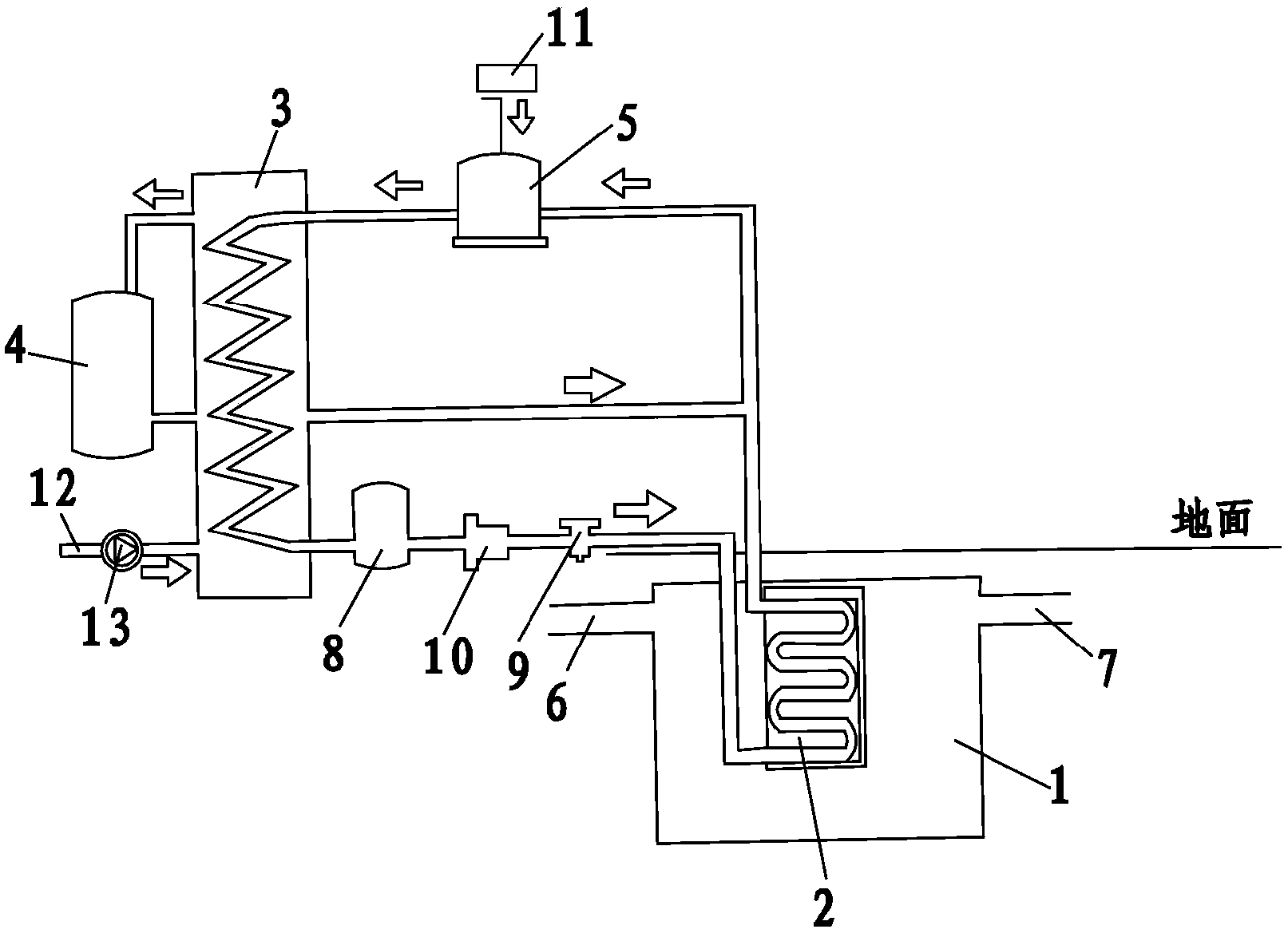

　　摘要附圖



　　權利要求書

　　1.一種污水余溫回收熱泵，其特征在于：包括地下污水熱換池、 污水換熱器、冷凝器、熱水箱和壓縮機，所述污水換熱器安裝于所述 地下污水熱換池內，所述污水換熱器、所述壓縮機和所述冷凝器形成 一回路，所述熱水箱、所述冷凝器和所述壓縮機形成一回路。

　　2.根據權利要求1所述的污水余溫回收熱泵，其特征在于：所 述地下污水熱換池設置有污水進口和污水出口。

　　3.根據權利要求1所述的污水余溫回收熱泵，其特征在于：還 包括儲液罐，所述儲液罐安裝于所述冷凝器通往所述污水換熱器的管 道上。

　　4.根據權利要求3所述的污水余溫回收熱泵，其特征在于：還 包括膨脹閥，所述膨脹閥安裝于所述冷凝器通往所述污水換熱器的管 道上，且所述膨脹閥位于所述儲液罐的后方。

　　5.根據權利要求4所述的污水余溫回收熱泵，其特征在于：還 包括過濾器，所述過濾器設置于所述儲液罐和所述膨脹閥之間。

　　6.根據權利要求1所述的污水余溫回收熱泵，其特征在于：所 述壓縮機電連接有溫度調節器。

　　7.根據權利要求1所述的污水余溫回收熱泵，其特征在于：所 述冷凝器連通有冷水進水管，在所述冷水進水管上設置有輸送泵。

　　說明書

　　一種污水余溫回收熱泵

　　技術領域

　　本實用新型屬于熱泵技術領域，特別涉及一種污水余溫回收 熱泵。

　　背景技術

　　在造紙行業、印染行業、化工行業、洗浴桑拿、游泳館等場 所實現對廢水排放中低品位污水溫度余熱回收利用，將余熱轉換 為所用的高品位熱水，污水余溫回收熱泵不受季節環境溫度影響， 能效比高達4.6-6.0，在制取熱水的同時為您提供免費15℃左右 的空調冷水源，污水余溫回收熱泵是國際上最節能產品之一。

　　我們知道，目前國內洗浴場所制取洗浴熱水主要采用燃煤鍋 爐、燃油鍋爐、燃?xì)忮仩t、電鍋爐和太陽能熱水器。燃煤鍋爐存 在環境污染的問題和占地面積大的缺點;燃油鍋爐受燃料供應及 價格波動的影響較大;燃?xì)忮仩t存在安全要求高和氣源供應問題; 電鍋爐使用高品位電能來制取熱水，在能源品質上是一種浪費， 而且使用成本高，耗電量太大;太陽能熱水器雖然使用成本低廉， 但初期投入成本高，占用場地面積大，受天氣影響較大，制熱時 間長的缺點。另外，洗浴場所用熱水量較大，而洗澡廢水直接排 走，廢水中的大量熱量流失，能源浪費嚴重;而且熱水排放也對 生態環境造成了影響，是又一種環境污染源。為解決這些問題， 可以采用熱泵機組回收廢水中余熱來制取洗澡熱水。

　　實用新型內容

　　本實用新型的目的在于：針對現有技術的不足，而提供一種 結構合理，能充分回收廢水的熱量，具有很高制熱效率的污水余 溫回收熱泵。

　　為實現上述目的，本實用新型采用如下技術方案：

　　一種污水余溫回收熱泵，包括地下污水熱換池、污水換熱器、 冷凝器、熱水箱和壓縮機，所述污水換熱器安裝于所述地下污水 熱換池內，所述污水換熱器、所述壓縮機和所述冷凝器形成一回 路，所述熱水箱、所述冷凝器和所述壓縮機形成一回路。

　　作為本實用新型所述的污水余溫回收熱泵的一種改進，所述 地下污水熱換池設置有污水進口和污水出口。

　　作為本實用新型所述的污水余溫回收熱泵的一種改進，還包 括儲液罐，所述儲液罐安裝于所述冷凝器通往所述污水換熱器的 管道上。

　　作為本實用新型所述的污水余溫回收熱泵的一種改進，還包 括膨脹閥，所述膨脹閥安裝于所述冷凝器通往所述污水換熱器的 管道上，且所述膨脹閥位于所述儲液罐的后方。

　　作為本實用新型所述的污水余溫回收熱泵的一種改進，還包 括過濾器，所述過濾器設置于所述儲液罐和所述膨脹閥之間。

　　作為本實用新型所述的污水余溫回收熱泵的一種改進，所述 壓縮機電連接有溫度調節器。

　　作為本實用新型所述的污水余溫回收熱泵的一種改進，所述 冷凝器連通有冷水進水管，在所述冷水進水管上設置有輸送泵。

　　本實用新型的有益效果在于：本實用新型包括地下污水熱換 池、污水換熱器、冷凝器、熱水箱和壓縮機，所述污水換熱器安 裝于所述地下污水熱換池內，所述污水換熱器、所述壓縮機和所 述冷凝器形成一回路，所述熱水箱、所述冷凝器和所述壓縮機形 成一回路。本實用新型結構合理，能充分回收廢水的熱量，且具 有很高制熱效率，節約了能源。
