申請日2015.09.16
公開(公告)日2015.12.23
IPC分類號C02F1/30; C02F101/38; B01J31/26
摘要

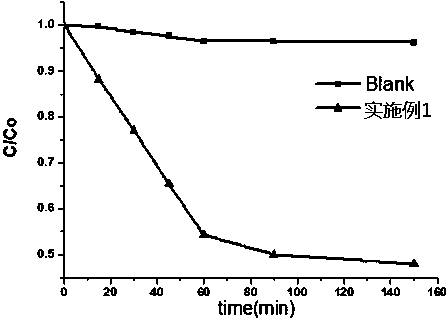

本發(fā)明公開了一種碘化銀晶態(tài)雜化材料催化降解羅丹明B有機廢水的方法，將100mL含有羅丹明B的有機廢水置于反應容器中，加入100mg碘化銀晶態(tài)雜化材料，然后在500W汞燈照射下反應2-3h，有機廢水中羅丹明B的光催化降解率達到50%以上，其中碘化銀晶態(tài)雜化材料的結構單元為：摘要附圖
權利要求書
1.碘化銀晶態(tài)雜化材料催化降解羅丹明B有機廢水的方法，其特征在于具體步驟為：將100mL含有羅丹明B的有機廢水置于反應容器中，加入100mg碘化銀晶態(tài)雜化材料，然后在500W汞燈照射下反應2-3h，有機廢水中羅丹明B的光催化降解率達到50%以上，其中碘化銀晶態(tài)雜化材料的結構單元為：
，
該碘化銀晶態(tài)雜化材料的具體合成步驟為：(1)將溴化銀和碘化鉀加入到二甲基甲酰胺溶液中使溴化銀-碘化鉀全部溶解得到溶液A，其中1mmol溴化銀對應二甲基甲酰胺溶液的體積為20mL;(2)將1,3-二(4-甲基吡啶)丙烷二溴鹽加入到甲醇溶液中使其完全溶解得到溶液B，其中1mmol1,3-二(4-甲基吡啶)丙烷二溴鹽對應甲醇溶液的體積為20mL，1,3-二(4-甲基吡啶)丙烷二溴鹽、溴化銀與碘化鉀的摩爾比為1:1:4;(3)將溶液B滴加到溶液A中有淺紅色沉淀產(chǎn)生，滴加完成后過濾反應液，濾液靜置，于室溫下?lián)]發(fā)溶劑后析出淺紅色棒狀晶體，該棒狀晶體依次用蒸餾水和無水乙醇清洗后干燥得到目標產(chǎn)物碘化銀晶態(tài)雜化材料。
說明書
碘化銀晶態(tài)雜化材料催化降解羅丹明B有機廢水的方法
技術領域
本發(fā)明屬于光催化降解有機廢水的方法技術領域，具體涉及一種碘化銀晶態(tài)雜化材料催化降解羅丹明B有機廢水的方法。
背景技術
隨著工業(yè)的發(fā)展，生態(tài)環(huán)境日益破壞，特別是有限的水資源受到污染，去除水中的有機染料，如亞甲基藍，羅丹明B等有毒有害的化學物質成為環(huán)保領域的一項重要工作。晶態(tài)雜化材料作為一種固體催化劑，具有較好的氧化催化性能，能有效地降解廢水中的染料及其他有機污染物，并且還有毒性低、不污染環(huán)境、活性高、反應條件溫和和不腐蝕設備等特性。由于光催化降解能有效將有機污染物轉化為無機小分子，達到完全無機化的目的，并具有能耗低、操作方便、反應條件溫和、無二次污染等突出優(yōu)點而頗受關注。許多難降解或用其他方法難以去除的有機污染物質,可以利用光催化降解去除。
光催化以其室溫深度反應和可直接利用太陽能作為光源來驅動反應等獨特性能，而成為一種理想的環(huán)境污染治理技術和潔凈能源生產(chǎn)技術。光催化反應是利用光能進行物質轉化的一種方式，是光和物質之間相互作用的多種方式之一，是物質在光和催化劑同時作用下所進行的化學反應。光催化降解處理廢水技術被認為是解決環(huán)境污染問題的最有應用前景的技術之一，已成為環(huán)境領域的研究熱點。有機-無機雜化材料具有很好的催化活性和選擇性，因此，近年來人們也把目光瞄向了有機-無機雜化光催化劑的研究，而且。有機-無機雜化材料氧化能力強、降解完全、能耗低、易于合成和催化劑可回收等優(yōu)點，引起了廣大研究者的極大興趣，也為環(huán)境污染治理提出了新的理念和途徑。
發(fā)明內容
本發(fā)明解決的技術問題是提供了一種碘化銀晶態(tài)雜化材料催化降解羅丹明B有機廢水的方法，利用1,3-二(4-甲基吡啶)丙烷二溴鹽作為陽離子模板，通過和碘化銀自組裝構筑了碘化銀晶態(tài)雜化材料，該碘化銀晶態(tài)雜化材料在光催化降解含有羅丹明B的有機廢水中表現(xiàn)出很好的光催化活性。
本發(fā)明為解決上述技術問題采用如下技術方案，碘化銀晶態(tài)雜化材料催化降解羅丹明B有機廢水的方法，其特征在于具體步驟為：將100mL含有羅丹明B的有機廢水置于反應容器中，加入100mg碘化銀晶態(tài)雜化材料，然后在500W汞燈照射下反應2-3h，有機廢水中羅丹明B的光催化降解率達到50%以上，其中碘化銀晶態(tài)雜化材料的結構單元為：
，
該碘化銀晶態(tài)雜化材料的具體合成步驟為：(1)將溴化銀和碘化鉀加入到二甲基甲酰胺溶液中使溴化銀-碘化鉀全部溶解得到溶液A，其中1mmol溴化銀對應二甲基甲酰胺溶液的體積為20mL;(2)將1,3-二(4-甲基吡啶)丙烷二溴鹽加入到甲醇溶液中使其完全溶解得到溶液B，其中1mmol1,3-二(4-甲基吡啶)丙烷二溴鹽對應甲醇溶液的體積為20mL，1,3-二(4-甲基吡啶)丙烷二溴鹽、溴化銀與碘化鉀的摩爾比為1:1:4;(3)將溶液B滴加到溶液A中有淺紅色沉淀產(chǎn)生，滴加完成后過濾反應液，濾液靜置，于室溫下?lián)]發(fā)溶劑后析出淺紅色棒狀晶體，該棒狀晶體依次用蒸餾水和無水乙醇清洗后干燥得到目標產(chǎn)物碘化銀晶態(tài)雜化材料。
本發(fā)明與現(xiàn)有技術相比具有以下有益效果：
1、本發(fā)明的碘化銀晶態(tài)雜化材料能夠通過常見的水熱法工藝制備，制備方法簡單易行，為催化降解廢水中的有機染料提供了新的選擇，同時拓展了有機無機雜化材料的應用價值;
2、本發(fā)明的碘化銀晶態(tài)雜化材料穩(wěn)定性比較好，在280℃以下基本不分解，保持穩(wěn)定，且在光催化降解含有羅丹明B的有機廢水中表現(xiàn)出很好的活性，表明具有很高的光催化活性和環(huán)保性。
