申請日2015.09.16

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/12; C02F103/10; C02F9/02

　　摘要

　　本發明提供一種礦井下水處理的設備，其包括井下水污染檢測池、污染檢測裝置、未污染控制閥、污染控制閥、未污染水地上存儲池、污染水井下存儲池、沉淀池、除油池、污泥排出口、污泥存儲池、污泥壓濾箱、污泥干燥成型箱和控制器，本發明擬采用對已經污染的水與未污染的水進行分開治理的策略，降低了井下水處理的費用，同時，將井下污染的水進行沉淀和除油后進行綜合治理過濾，能夠顯著的提高水質，以便用于生活、灌溉、工業或者生產用水，而同時將沉淀的污泥和油混合利用，壓濾處理后制成污泥干燥塊，能夠供煤礦鍋爐燃燒使用，提高了能源利用率，在處理水的同時，有效的利用了污泥中的煤炭資源，即環保又經濟。

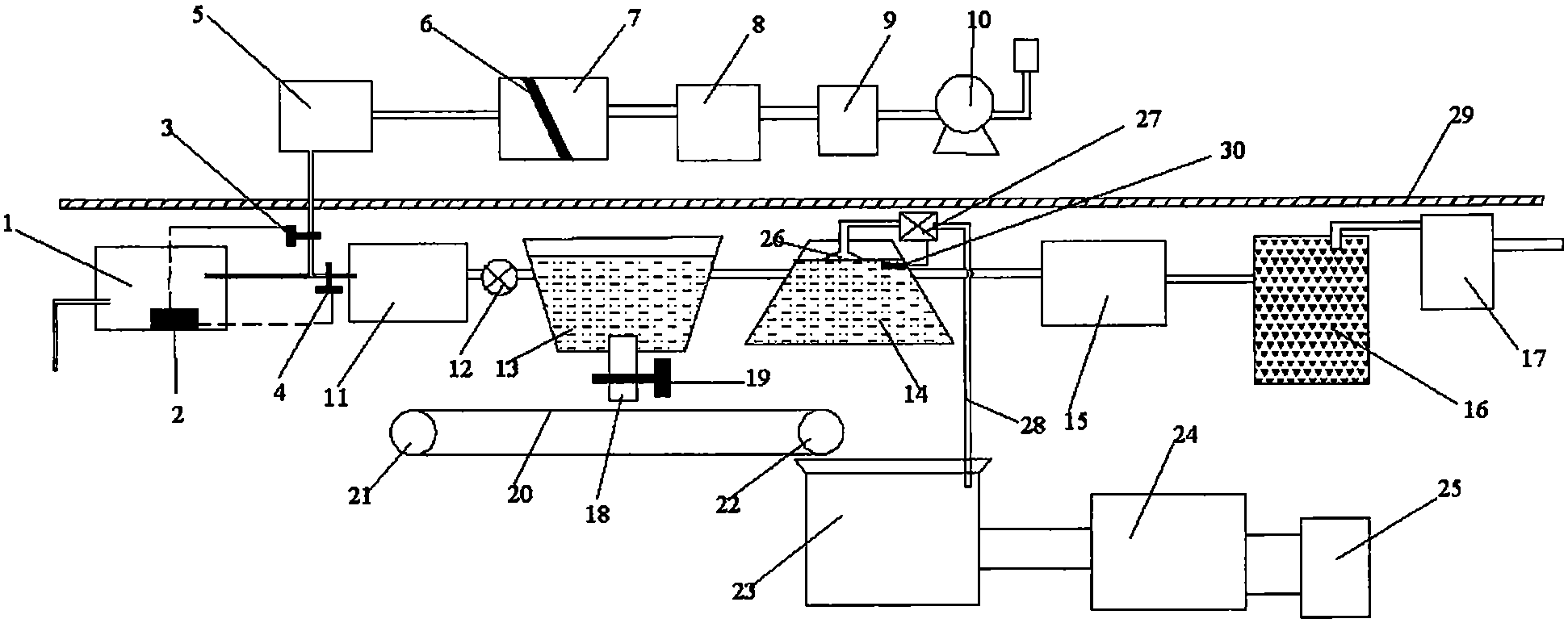

　　摘要附圖



　　權利要求書

　　1.一種礦井下水處理的設備，其包括井下水污染檢測池、污染檢測裝置、未污染控制 閥、污染控制閥、未污染水地上存儲池、污染水井下存儲池、沉淀池、除油池、污泥排出 口、污泥存儲池、污泥壓濾箱、污泥干燥成型箱和控制器，其特征在于，所述的井下水污 染檢測池內部設置有污染檢測裝置，井下水污染檢測池與所述未污染水地上存儲池之間采 用所述未污染控制閥連通，所述井下水污染檢測池與所述污染水井下存儲池之間采用污染 控制閥連通，所述污染檢測裝置分別與所述未污染控制閥、污染控制閥連接，且污染檢測 裝置、未污染控制閥、污染控制閥均與控制器連接，所述污染水井下存儲池依次連接有沉 淀池和除油池，所述沉淀池下端設置有污泥排出口，所述污泥排出口下方設置有污泥存儲 池，所述污泥存儲池依次連接有污泥壓濾箱和污泥干燥成型箱。

　　2.根據權利要求1所述的一種礦井下水處理的設備，其特征在于，所述未污染水地上 存儲池依次連接有過濾池、水質抽檢池和消毒池一，且所述消毒池一的出水口處設置有供 水泵，所述過濾池內部?jī)A斜的設置有過濾網。

　　3.根據權利要求1所述的一種礦井下水處理的設備，其特征在于，所述污染水井下存 儲池與所述沉淀池之間設置有流速控制器，所述污泥排出口上設置有污泥排出閥，所述污 泥排出口的正下方設置有污泥輸送帶，所述污泥輸送帶通過主動輪與從動輪驅動，且污泥 輸送帶輸送方向的端部的下方設置有污泥存儲池;所述除油池內設置有吸油器，所述吸油 器上連接有吸油泵，所述吸油泵的輸出口通過抽油管連通至所述污泥存儲池，所述除油池 內相應所述吸油器的位置還設置有液位傳感器，所述液位傳感器、流速控制器和所述吸油 泵均與所述控制器連接。

　　4.根據權利要求1所述的一種礦井下水處理的設備，其特征在于，所述除油池的橫截 面為下大上小的梯形結構，所述沉淀池的橫截面為上大下小的梯形結構。

　　5.根據權利要求1所述的一種礦井下水處理的設備，其特征在于，所述除油池后還依 次連接有藥磁粉混合池、超磁分離器和消毒池二。

　　6.根據權利要求2所述的一種礦井下水處理的設備，其特征在于，所述過濾網以45-60 度的角度傾斜的設置在過濾池內部。

　　7.根據權利要求4所述的一種礦井下水處理的設備，其特征在于，所述除油池和所述 所述沉淀池均為等腰梯形結構，且等腰梯形的銳角底角的角度為45-60°。

　　說明書

　　一種礦井下水處理的設備

　　技術領域

　　本發明涉及礦井下水處理技術領域，具體為一種礦井下水處理的設備。

　　背景技術

　　隨著經濟建設迅速發展，環境保護法規的不斷完善，強化了人們對環境保護及綜合利 用的意識。在我國煤礦行業，煤礦生產廢水的處理及利用越來越受到人們的重視。但由于 礦井建設周期長，礦井水隨地區和煤礦開采方式的不同水質變化較大等特點，對井下廢水 處理還沒有一個較統一的認識。在實際工程中，礦井下水的利用率還不高，雖然，近年來， 煤礦井下排出污水處置與利用方面逐步開始重視，但對煤礦井下排水的處理與利用往往容 易造成地面的二次污染。因此，如何提高井下排水處理與利用的經濟效益、環境效益和社 會效益，是人們一直希望解決的技術問題。

　　基于以上技術問題，本發明提供了一種礦井下水處理的設備，采用對已經污染的水 與未污染的水進行分開治理的策略，降低了井下水處理的費用，同時，將井下污染的水進 行沉淀和除油后進行綜合治理過濾，能夠顯著的提高水質，以便用于生活、灌溉、工業或 者生產用水，而同時將沉淀的污泥和油混合利用，壓濾處理后制成污泥干燥塊，能夠供煤 礦鍋爐燃燒使用，提高了能源利用率，在處理水的同時，有效的利用了污泥中的煤炭資源， 即環保又經濟。

　　發明內容

　　本發明的目的是提供一種結構和使用簡單、合理，成本低，工藝簡單，性能穩定、使 用壽命長的一種礦井下水處理的設備。

　　為實現上述目的，本發明采用如下技術方案：一種礦井下水處理的設備，其包括井下 水污染檢測池、污染檢測裝置、未污染控制閥、污染控制閥、未污染水地上存儲池、污染 水井下存儲池、沉淀池、除油池、污泥排出口、污泥存儲池、污泥壓濾箱、污泥干燥成型 箱和控制器，其特征在于，所述的井下水污染檢測池內部設置有污染檢測裝置，井下水污 染檢測池與所述未污染水地上存儲池之間采用所述未污染控制閥連通，所述井下水污染檢 測池與所述污染水井下存儲池之間采用污染控制閥連通，所述污染檢測裝置分別與所述未 污染控制閥、污染控制閥連接，且污染檢測裝置、未污染控制閥、污染控制閥均與控制器 連接，所述污染水井下存儲池依次連接有沉淀池和除油池，所述沉淀池下端設置有污泥排 出口，所述污泥排出口下方設置有污泥存儲池，所述污泥存儲池依次連接有污泥壓濾箱和 污泥干燥成型箱。

　　進一步，作為優選，所述未污染水地上存儲池依次連接有過濾池、水質抽檢池和消毒 池一，且所述消毒池一的出水口處設置有供水泵，所述過濾池內部?jī)A斜的設置有過濾網。

　　進一步，作為優選，所述污染水井下存儲池與所述沉淀池之間設置有流速控制器，所 述污泥排出口上設置有污泥排出閥，所述污泥排出口的正下方設置有污泥輸送帶，所述污 泥輸送帶通過主動輪與從動輪驅動，且污泥輸送帶輸送方向的端部的下方設置有污泥存儲 池;所述除油池內設置有吸油器，所述吸油器上連接有吸油泵，所述吸油泵的輸出口通過 抽油管連通至所述污泥存儲池，所述除油池內相應所述吸油器的位置還設置有液位傳感器， 所述液位傳感器、流速控制器和所述吸油泵均與所述控制器連接。

　　進一步，作為優選，所述除油池的橫截面為下大上小的梯形結構，所述沉淀池的橫截 面為上大下小的梯形結構。

　　進一步，作為優選，所述除油池后還依次連接有藥磁粉混合池、超磁分離器和消毒池 二.

　　進一步，作為優選，所述過濾網以45-60度的角度傾斜的設置在過濾池內部。

　　進一步，作為優選，所述除油池和所述所述沉淀池均為等腰梯形結構，且等腰梯形的 銳角底角的角度為45-60°。

　　本發明的有益效果在于：

　　本發明提供了一種礦井下水處理的設備，采用對已經污染的水與未污染的水進行分開 治理的策略，降低了井下水處理的費用，同時，將井下污染的水進行沉淀和除油后進行綜 合治理過濾，能夠顯著的提高水質，以便用于生活、灌溉、工業或者生產用水，而同時將 沉淀的污泥和油混合利用，壓濾處理后制成污泥干燥塊，能夠供煤礦鍋爐燃燒使用，提高 了能源利用率，在處理水的同時，有效的利用了污泥中的煤炭資源，即環保又經濟。
