申請日2015.09.16

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/14; C02F11/12

　　摘要

　　本發明公開了一種基于特種膜的垃圾焚燒廠滲濾液處理工藝，通過收集池將垃圾滲濾液集中，先進行混凝沉淀預處理，再通過厭氧微生物進行初步處理，然后進行生化處理，去除大部分的有機污染物和COD，為SuperNF/RO系統提供進水水質保障，最后經過SuperNF/RO系統，出水達標排放，濃縮液則進行蒸發分離，避免了濃水回噴焚燒的問題，保護設備，過程相對簡單，成本容易控制，并且膜系統不易被污堵，抗污染性更強，系統穩定性好，在一定程度上有效規避生化處理效果的影響，大大提高了膜系統的使用壽命，同時厭氧處理產生的沼氣經沼氣鍋爐為后續的濃水蒸發分離提供能量供給，避免了資源浪費，廢物利用，環保節能。

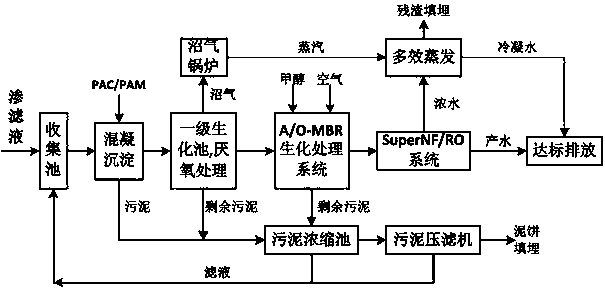

　　摘要附圖



　　權利要求書

　　1.一種基于特種膜的垃圾焚燒廠滲濾液處理工藝，其特征在于，包括如下步驟：

　　(1)將垃圾滲濾液引入收集池中;

　　(2)添加凝絮劑對液體進行混凝沉淀預處理，去除滲濾液中的懸浮顆粒物，沉淀產生的污泥進入污泥濃縮池;

　　(3)預處理后的出水進入一級生化池通過厭氧微生物進行厭氧處理，去除大部分有機污染物，產生的污泥進入污泥濃縮池，厭氧微生物產生的沼氣排入沼氣鍋爐;

　　(4)厭氧處理的出水進入A/O-MBR生化處理系統，通過好氧微生物的好氧呼吸作用和硝化作用去除大部分COD和氨氮污染物，產生的污泥進入污泥濃縮池;

　　(5)A/O-MBR生化處理系統的出水進入SuperNF/RO系統，進一步去除COD、氨氮和鹽分，使其出水達到排放標準;

　　(6)SuperNF/RO系統的濃水進入多效蒸發系統進行蒸發結晶，其蒸發能量由沼氣鍋爐提供，產出的冷凝水達標排放，剩余殘渣填埋處理;

　　(7)污泥濃縮池將混凝沉淀產生的污泥、厭氧處理產生的污泥和A/O-MBR生化處理系統產生的污泥進一步濃縮，上清液回流至收集池，濃縮后的污泥送入污泥壓濾機進行處理;

　　(8)所述污泥壓濾機對濃縮后的污泥進行脫水處理，濾液回流輸入收集池，產生的泥餅填埋處理。

　　2.根據權利要求1所述的基于特種膜的垃圾焚燒廠滲濾液處理工藝，其特征在于，所述步驟(2)中，添加的凝絮劑至少為聚合氯化鋁PAC、聚丙烯酰胺PAM中的一種。

　　3.根據權利要求1所述的基于特種膜的垃圾焚燒廠滲濾液處理工藝，其特征在于，所述步驟(3)中厭氧處理的溫度為30～35℃，對COD的去除率至少為50%。

　　4.根據權利要求3所述的基于特種膜的垃圾焚燒廠滲濾液處理工藝，其特征在于，所述步驟(4)中A/O-MBR生化處理系統對COD的去除率至少為70%，對氨氮的去除率至少為90%。

　　5.根據權利要求4所述的基于特種膜的垃圾焚燒廠滲濾液處理工藝，其特征在于，所述步驟(5)中SuperNF/RO系統對COD的去除率至少為95%，對氨氮的去除率至少為90%。

　　6.根據權利要求1所述的基于特種膜的垃圾焚燒廠滲濾液處理工藝，其特征在于，所述步驟(4)中，還為A/O-MBR生化處理系統添加甲醇和鼓入空氣作為反應輔助原料。

　　7.根據權利要求1所述的基于特種膜的垃圾焚燒廠滲濾液處理工藝，其特征在于，所述步驟(8)中，污泥壓濾機為廂式壓濾機。

　　說明書

　　基于特種膜的垃圾焚燒廠滲濾液處理工藝

　　技術領域

　　本發明涉及污廢處理技術領域，具體地講，涉及的是一種基于特種膜的垃圾焚燒廠滲濾液處理工藝。

　　背景技術

　　國內生活垃圾的典型特點是廚余物含量高，含水率高，有機物含量高，混合收集，相對熱值較低。因此，在國內生活垃圾焚燒廠設計中，垃圾坑的儲存容量為3-7天的垃圾處理量;即垃圾在垃圾坑中儲存經過3-7天的發酵熟化，以達到將垃圾中的水份瀝出，如此產生了垃圾滲濾液。這種滲濾液水質不達標，直接向環境排放將污染環境，因此必須對其進行處理。

　　經分析檢測，垃圾焚燒廠的滲濾液水質特點為：有機污染物濃度高，成分復雜;水質情況變化大;含有一定金屬離子;氨氮含量高;可生化性較差(隨填埋時間，可生化性越來越低);營養元素C/N/P比例失調;電導率高、鹽份含量高。總的來說是其成份復雜，含有大量難生化降解的高分子污染物，其水質數據如表1所示，排水的處理出水水質一般要達到《生活垃圾填埋場污染物控制標準》GB16889-2008的要求，如表2所示，整體來講處理難度大。

　　CODCr(mg/L) B/C值 氨氮(mg/L) pH SS(mg/L) 鹽分 40000~80000 0.4~0.8 200~3000 5.0~6.5 1000~5000 0.5~2%

　　表1

　　CODCr(mg/L) 氨氮(mg/L) 總氨(mg/L) SS(mg/L) 色度(稀釋倍數) ≤100 ≤25 ≤40 ≤30 ≤40倍

　　表2

　　現有的垃圾焚燒廠滲濾液處理工藝如下，滲濾液在收集池內集中，經混凝沉淀后污泥進入濃縮池，液體部分進行厭氧處理，此時再產生的污泥也進入濃縮池，產生的沼氣排放，液體部分再進入?yún)捬?好氧(A/O)工藝結合膜生物反應器(MBR)的生化膜系統處理，產生污泥再進入濃縮池，出水由卷式NF/RO處理，其產水則達標排放，濃水回噴至焚燒爐;污泥濃縮池中對收集的污泥濃縮，濾液返回收集池，濃縮后的污泥經污泥壓濾機處理后形成泥餅填埋，壓濾產生的濾液也返回收集池。

　　隨著膜技術在污水處理中的應用，卷式NF(納濾膜)/RO(反滲透膜)逐步被應用到垃圾滲濾液的處理中，并將生化法與膜法相結合構成A/O-MBR系統。由于垃圾滲濾液中污染物濃度太高，導致生化系統穩定性差，而且生化系統容易受到外界因素影響，特別是厭氧系統對溫度特別敏感。在冬天特別是北方地區，在低溫環境下，微生物的生物活性降低，導致生化系統處理效率低，生化出水COD往往超過1000mg/L，甚至達到2000mg/L。而卷式NF/RO對進水水質要求高，抗污染性差，一般要求進水COD小于100mg/L，即使特殊的抗污染性卷式NF/RO進水也要求小于200mg/l，而上述生化出水COD指標已經大大超出卷式NF/RO的耐受程度，雖然初期使用能達標排放，但由于膜極易污堵，膜通量下降，導致處理效果受到影響，使用壽命短，而且膜清洗及更換的次數頻繁，從而導致運行費用大大增加。而且卷式NF/RO回收率較低，一般卷式RO回收率不到60%，卷式NF不到70%，隨著運行時間的增加，膜被污染，回收率會不斷降低，從而無法滿足處理要求。再者，其濃水采用回噴至焚燒爐焚燒不僅會影響焚燒的效率，而且高含鹽的濃水對焚燒爐盤腐蝕性非常強，會降低爐盤的使用壽命。

　　發明內容

　　為克服現有技術存在的上述問題，本發明提供一種高效、不易污堵、使用壽命長、使用方便且成本低的基于特種膜的垃圾焚燒廠滲濾液處理工藝。

　　為了實現上述目的，本發明采用的技術方案如下：

　　一種基于特種膜的垃圾焚燒廠滲濾液處理工藝，包括如下步驟：

　　(1)將垃圾滲濾液引入收集池中;

　　(2)添加凝絮劑對液體進行混凝沉淀預處理，去除滲濾液中的懸浮顆粒物，沉淀產生的污泥進入污泥濃縮池;

　　(3)預處理后的出水進入一級生化池通過厭氧微生物進行厭氧處理，去除大部分有機污染物，產生的污泥進入污泥濃縮池，厭氧微生物產生的沼氣排入沼氣鍋爐;

　　(4)厭氧處理的出水進入A/O-MBR生化處理系統，通過好氧微生物的好氧呼吸作用和硝化作用去除大部分COD和氨氮污染物，產生的污泥進入污泥濃縮池;

　　(5)A/O-MBR生化處理系統的出水進入SuperNF/RO系統，進一步去除COD、氨氮和鹽分，使其出水達到排放標準;

　　(6)SuperNF/RO系統的濃水進入多效蒸發系統進行蒸發結晶，其蒸發能量由沼氣鍋爐提供，產出的冷凝水達標排放，剩余殘渣填埋處理;

　　(7)污泥濃縮池將混凝沉淀產生的污泥、厭氧處理產生的污泥和A/O-MBR生化處理系統產生的污泥進一步濃縮，上清液回流至收集池，濃縮后的污泥送入污泥壓濾機進行處理;

　　(8)所述污泥壓濾機對濃縮后的污泥進行脫水處理，濾液回流輸入收集池，產生的泥餅填埋處理。

　　具體地，所述步驟(2)中，添加的凝絮劑至少為聚合氯化鋁PAC、聚丙烯酰胺PAM中的一種。

　　具體地，所述步驟(3)中厭氧處理的溫度為30～35℃，對COD的去除率至少為50%。

　　具體地，所述步驟(4)中A/O-MBR生化處理系統對COD的去除率至少為70%，對氨氮的去除率至少為90%。

　　具體地，所述步驟(5)中SuperNF/RO系統對COD的去除率至少為95%，對氨氮的去除率至少為90%。

　　具體地，所述步驟(4)中，還為A/O-MBR生化處理系統添加甲醇和鼓入空氣作為反應輔助原料。

　　具體地，所述步驟(8)中，污泥壓濾機為廂式壓濾機。

　　與現有技術相比，本發明具有以下有益效果：

　　本發明通過收集池將垃圾滲濾液集中，先進行混凝沉淀的預處理，再通過厭氧微生物進行初步處理，然后通過生化處理系統進一步處理，去除大部分的有機污染物和COD，為SuperNF/RO系統提供進水水質保障，最后經過SuperNF/RO系統的深度處理使出水達標，過程相對簡單，成本容易控制，并且膜系統不易被污堵，系統穩定性更好，還不受生化處理效果的影響，大大提高了膜系統的使用壽命，同時厭氧處理產生的沼氣被送入沼氣鍋爐產生能量為后續的濃水結晶提供便利條件，廢物利用，環保節能，避免了濃水回噴焚燒的問題，保護設備，而且本發明構思新穎，設計巧妙，簡單易用，具有廣泛的應用前景，適合推廣應用。
