申請日2015.09.16
公開(公告)日2015.12.23
IPC分類號C02F9/14; C02F3/28; C02F1/78; C02F1/461; C02F3/12
摘要
本發明涉及污水處理技術領域，公開了運用活性污泥處理廢水的系統，包括依次相連的進料斗(1)、勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、活性污泥反應池(5)、微電解反應器(10)、折流曝氣生物濾池(6)和臭氧消毒池(7)，沼氣池連接有污泥濃縮池(8)。還公開了運用活性污泥處理廢水的方法，包括厭氧消化處理、活性污泥法處理、微電解反應、折流曝氣生物濾池生化處理、臭氧消毒。本發明工藝簡單，反應過程濃度梯度大，不易發生污泥膨脹;抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工序時間的長短，同時BBAF脫氮、除磷效果明顯。

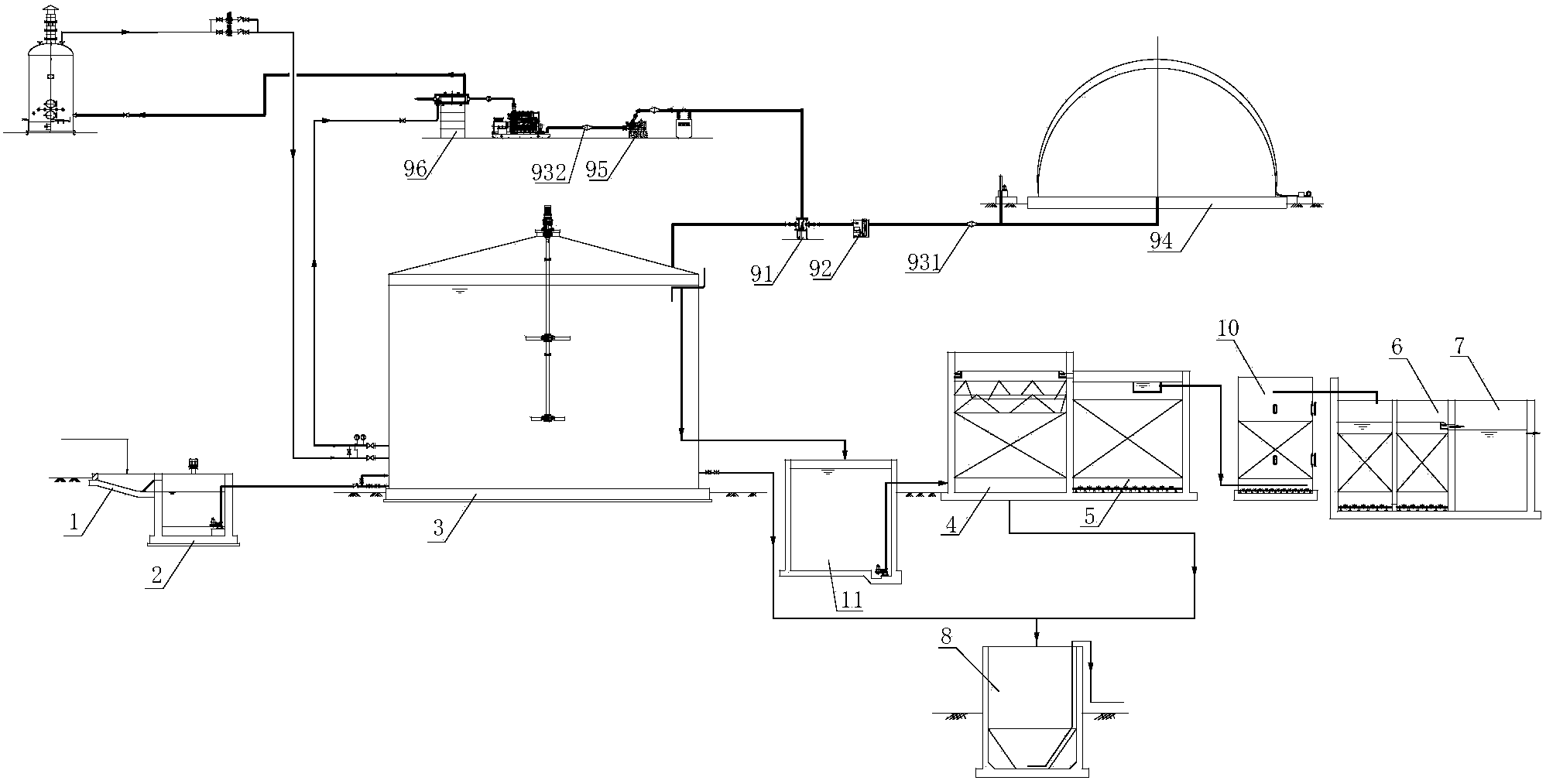

摘要附圖
權利要求書
1.運用活性污泥處理廢水的系統，其特征在于：包括依次相連的進料斗(1)、 勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、活性污泥反應池(5)、 微電解反應器(10)、折流曝氣生物濾池(6)和臭氧消毒池(7)，沼氣池連接 有污泥濃縮池(8);沼氣池(3)還連接有沼氣凈貯供氣系統，沼氣凈貯供氣系 統依次包括氣水分離器(91)、沼氣脫硫裝置(92)、第一阻火器(931)、貯氣 柜(94)，氣水分離器(91)還連接沼氣增壓裝置(95)、第二阻火器(932)、 余熱回收裝置(96)。
2.根據權利要求1所述的運用活性污泥處理廢水的系統，其特征在于：折流曝 氣生物濾池(6)包括兩級曝氣生物濾池(61)和過水孔(62)，兩級曝氣生物 濾池(61)通過下側的過水孔(62)連通;兩級曝氣生物濾池(61)均設有填 料層和第一曝氣管(63)，填料層從上到下依次第一填料層(64)和第二填料層 (65)，第一填料層(64)固定有微生物和/或生物酶。
3.根據權利要求2所述的運用活性污泥處理廢水的系統，其特征在于：兩級曝 氣生物濾池(61)為第一級曝氣生物濾池(611)和第二級曝氣生物濾池(612)， 第一級曝氣生物濾池(611)上側設有進水管(66)，第二級曝氣生物濾池(612) 上側設有出水管(67)。
4.根據權利要求2所述的運用活性污泥處理廢水的系統，其特征在于：第一填 料層(64)為固定有微生物和/或生物酶的聚氨酯生物海綿填料，第二填料層(65) 為沸石和顆�；钚蕴俊�
5.根據權利要求2所述的運用活性污泥處理廢水的系統，其特征在于：還設有 羅茨風機，活性污泥反應池(5)包括第二曝氣管，第一曝氣管(64)和第二曝 氣管連接同一個羅茨風機。
6.根據權利要求1所述的運用活性污泥處理廢水的系統，其特征在于：上流式 厭氧污泥床反應器(4)設有三相分離器。
7.根據權利要求1所述的運用活性污泥處理廢水的系統，其特征在于：沼氣池 (3)頂部設有回流噴淋系統和出水口，沼氣池(3)底部設有攪拌裝置和污泥 排放口，污泥排放口連接污泥濃縮池(8)。
8.根據權利要求1所述的運用活性污泥處理廢水的系統，其特征在于：沼氣池 (3)和上流式厭氧污泥床反應器(4)之間設有調節池(11)。
9.運用活性污泥處理廢水的方法，其特征在于：包括以下步驟，
A.厭氧消化處理：
養殖廢水通過進料斗(1)進入勻漿池(2)，在勻漿池(2)的攪拌裝置攪 拌作用下調配均勻后，通入沼氣池(3);
養殖廢水在沼氣池(3)內的攪拌裝置、回流噴淋系統的作用下，形成混合 狀態，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池(8)，沉渣 經過沉淀濃縮后經污泥泵抽走，剩余的養殖廢水接著通入上流式厭氧污泥床反 應器(4);
養殖廢水經過上流式厭氧污泥床反應器(4)中厭氧菌、兼氧菌和產甲烷菌 的共同作用下將剩余的養殖廢水中的有機物分解成甲烷和二氧化碳，收集產生 的甲烷和二氧化碳;
B.活性污泥法處理：
養殖廢水接著進入活性污泥反應池(5)，在調節池、曝氣池和沉淀池的作 用下，分解有機污染物、使污泥與水分離;
C.微電解反應：
養殖廢水接著從微電解反應器(10)底部進入微電解反應器(10)，發生氧 化還原反應，將可溶的物質轉化成難溶或微溶物質，通過絮凝作用沉淀、除去， 將大分子物質分解為小分子物質;
D.折流曝氣生物濾池生化處理：
經過微電解反應后的有機廢水進入折流曝氣生物濾池(6)，通過生物氧化 降解作用對有機廢水進行凈化，進一步除去COD、SS、氨氮和磷;
E.臭氧消毒：
廢水經過折流曝氣生物濾池生化處理后，出水再經過臭氧消毒處理，得到 凈化后的養殖廢水。
說明書
運用活性污泥處理廢水的系統及其方法
技術領域
本發明涉及污水處理技術領域，涉及了運用活性污泥處理廢水的系統，尤 其涉及了運用活性污泥處理廢水的方法。
背景技術
畜禽養殖廢水懸浮物多、氨氮濃度高、有機濃度高、臭味大，就其排放量 來說，其有機物的排放量是工業和城鎮生活廢棄物排放量的2倍，而且還含有 隨畜禽排泄出來的病原體等特性，處理難度大且傳統工藝處理后難以達標排放。 養殖廢水目前大多采用自然生物處理技術、厭氧處理技術、好氧處理技術、混 合處理技術等生物處理工藝。對于單一的好氧、厭氧處理效果并不理想，目前 養殖場廢水的治理方法效果不好。
發明內容
本發明針對現有技術的缺點，公開了一種運用活性污泥處理廢水的系統， 還公開了尤其涉及了運用活性污泥處理廢水的方法。
為了解決上述技術問題，本發明通過下述技術方案得以解決：
運用活性污泥處理廢水的系統，包括依次相連的進料斗、勻漿池、沼氣池、 上流式厭氧污泥床反應器、活性污泥反應池、微電解反應器、折流曝氣生物濾 池和臭氧消毒池，沼氣池連接有污泥濃縮池;沼氣池還連接有沼氣凈貯供氣系 統，沼氣凈貯供氣系統依次包括氣水分離器、沼氣脫硫裝置、第一阻火器、貯 氣柜，氣水分離器還連接沼氣增壓裝置、第二阻火器、余熱回收裝置。
本發明中的活性污泥反應池(又稱SBR)是按間歇曝氣方式來運行的活性 污泥污水處理設備，運用了序批式活性污泥法，SBR工藝是通過時間上的交替 運行實現傳統活性污泥法的運行全過程。本發明只有一個SBR池，但同時具有 調節池、曝氣池和沉淀池的功能。運行過程分為進水、曝氣、沉淀、潷水、閑 置五個階段。一個運行周期內，各階段的運行時間、反應器混合液體積的變化 及運行狀態等都可以根據具體污水的性質、出水水質及運行功能要求靈活掌握。
沼氣凈貯供氣系統采用低壓脫硫和高壓脫水技術，可廣泛應用于沼氣、天 然氣的收集、貯存和應用，能實現可調恒壓供氣、容易控制、方便使用，用氣 效果穩定。
通過臭氧消毒池消毒后再將水排放，其能有效殺滅水中的大量微生物和細 菌，提升了廢水凈化強度。
微電解反應器底部設有進水口，上側設有出水口，微電解反應器采用底部 進水、上部出水方式，池子內部填充鐵和碳。微電解是利用鐵、炭具有微電池 反應、絮凝作用，對降低COD的含量和脫色效果明顯。
作為優選，折流曝氣生物濾池包括兩級曝氣生物濾池和過水孔，兩級曝氣 生物濾池通過下側的過水孔連通;兩級曝氣生物濾池均設有填料層和第一曝氣 管，填料層從上到下依次第一填料層和第二填料層，第一填料層固定有微生物 和/或生物酶。本發明在同一曝氣生物濾池內完成硝化和反硝化作用，實現了 COD、SS、NH3-N和TN的同步去除。兩級曝氣生物濾池還包括設在填料層上 側的攔截網、設在填料層下側的承托層;設在承托層下側的濾板，承托層和濾 板之間設有曝氣管。承托層和濾板之間設有曝氣管，采用穿孔管布?xì)�，通過裝 置均勻布?xì)�，解決了偏流、填料不均、氣管容易堵塞的問題。攔截網上側為保 護層。還包括反沖洗系統，反沖洗系統包括曝氣管、反沖洗管、反沖洗集水槽、 反沖洗排水管，反沖洗管設在承托層中，第一級曝氣生物濾池和第二級曝氣生 物濾池的底部還通過反沖洗管連通，反沖洗集水槽設在第一級曝氣生物濾池的 上側，反沖洗排水管設在第二級曝氣生物濾池的上側。
作為優選，兩級曝氣生物濾池為第一級曝氣生物濾池和第二級曝氣生物濾 池，第一級曝氣生物濾池上側設有進水管，第二級曝氣生物濾池上側設有出水 管。
作為優選，第一填料層為固定有微生物和/或生物酶的聚氨酯生物海綿填料， 第二填料層為沸石和顆�；钚蕴俊１景l(fā)明通過不同濾料的組合，強化了對多種 污染物同步去除效果，提高了系統抗沖擊負荷能力，大大降低了板結發生的可 能性。a.沸石具有選擇性吸附氨氮的特點，同時其表面也可形成生物膜(成為生 物沸石)而使氨氮的去除能力得到提高。沸石和顆�；钚蕴拷Y(jié)合，延長了沸石的 工作周期，使顆粒活性炭上的生物生長良好，當未有長期高濃度氨氮沖擊時可 保證沸石的長期運行而無需再生，經濟可靠。b.聚氨酯生物海綿填料中固定有微 生物和/或生物酶，放在上側的填料層中(即第一填料層)，以進一步去除SS和 其他污染物。固定微生物和/或生物酶后，聚氨酯生物海綿填料載體密度接近于 水的密度，具有較大的比表面積、掛膜容易，因而生物負載量大，比現有的污 水凈化方法高出5倍以上;而且生物膜(即微生物和/或生物酶)更新比較快， 因而微生物(即微生物和/或生物酶)具有較高的活性，大大提高了處理效率和 污水處理效果。c.由于多介質填料的組合，使濾料層呈現出半固定半流動的狀態， 流動載體不斷與氣泡進行接觸并不斷切割，因而其充氧效率高，有利于加快有 機物的氧化速度。
作為優選，還設有羅茨風機，活性污泥反應池包括第二曝氣管，第一曝氣 管和第二曝氣管連接同一個羅茨風機。
作為優選，上流式厭氧污泥床反應器設有三相分離器。上流式厭氧污泥床 反應器設有三相分離器，底部進水、上部出水，廢水中有機物與厭氧微生物充 分接觸，有利于有機物的分解，廢水進入活性污泥反應池繼續有機物的降解。
作為優選，沼氣池頂部設有回流噴淋系統和出水口，沼氣池底部設有攪拌 裝置和污泥排放口，污泥排放口連接污泥濃縮池。沼氣池底部設有攪拌裝置， 使高濃度的有機廢水在厭氧發酵系統前槽形成完全混合的狀態，以達到較好的 去除效果。沼氣池頂部設有回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。 沼氣池頂部設有出水口，底部設有污泥排放口，厭氧消化過程中產生的沉渣通 過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。
作為優選，沼氣池和上流式厭氧污泥床反應器之間設有調節池。
運用活性污泥處理廢水的方法，包括以下步驟，
A.厭氧消化處理：
養殖廢水通過進料斗進入勻漿池，在勻漿池的攪拌裝置攪拌作用下調配均 勻后，通入沼氣池;
養殖廢水在沼氣池內的攪拌裝置、回流噴淋系統的作用下，形成混合狀態， 厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉渣經過沉淀濃 縮后經污泥泵抽走，剩余的養殖廢水接著通入上流式厭氧污泥床反應器;攪拌 裝置使高濃度的有機廢水在前槽形成完全混合的狀態，以達到較好的去除效果。 回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。
養殖廢水經過上流式厭氧污泥床反應器中厭氧菌、兼氧菌和產甲烷菌的共 同作用下將剩余的養殖廢水中的有機物分解成甲烷和二氧化碳，收集產生的甲 烷和二氧化碳;上流式厭氧污泥床反應器為中負荷區，采用UASB反應器。上 流式厭氧污泥床反應器設有三相分離器，底部進水、上部出水，廢水經過厭氧 池中厭氧菌、兼氧菌的吸附、發酵、產甲烷共同作用下將有機物分解成甲烷和 二氧化碳(沼氣主要成分)，通過厭氧處理提高廢水的B/C值，改善廢水的可生 化性，產生的甲烷和二氧化碳通過氣體收集裝置收集得沼氣。
B.活性污泥法處理：
養殖廢水接著進入活性污泥反應池，在調節池、曝氣池和沉淀池的作用下， 分解有機污染物、使污泥與水分離;利用活性污泥的生物凝聚、吸附和氧化作 用，以分解去除廢水中的有機污染物。然后使污泥與水分離，大部分污泥再回 流到曝氣池，多余部分則排出活性污泥系統。該運行過程分為進水、曝氣、沉 淀、潷水、閑置五個階段。
C.微電解反應：
養殖廢水接著從微電解反應器底部進入微電解反應器，發生氧化還原反應， 將可溶的物質轉化成難溶或微溶物質，通過絮凝作用沉淀、除去，將大分子物 質分解為小分子物質;
微電解反應器采用底部進水上部出水方式，池子內部填充鐵和碳。微電解 技術是利用鐵、炭具有微電池反應、絮凝作用。微電解反應器中反應產物具有 很高的化學活性，在陽極，產生的新生態Fe2+;在陰極，產生的活性[H]，利用 兩極產生的電位差，廢水中許多污染物組份發生氧化還原反應，使可溶的物質 轉化成難溶或微溶物質，通過絮凝作用沉淀除去;使大分子物質分解為小分子 物質;使某些難生化降解的物質轉變成容易處理的物質，提高廢水的可生化性 的同時色度也得到降低。
D.折流曝氣生物濾池生化處理：
經過微電解反應后的有機廢水進入折流曝氣生物濾池，通過生物氧化降解 作用對有機廢水進行凈化，進一步除去COD、SS、氨氮和磷;折流曝氣生物濾 池(BBAF)充分借鑒了下向流曝氣生物濾池法、上向流曝氣生物濾池法、SBR 法、AB法、接觸氧化法、生物膜法、人工快濾法、沉降分離法、給水快濾法等 10者的設計手法，集曝氣、快速過濾、懸浮物截留、兩曝兩沉、定期反沖于一 體。
E.臭氧消毒：
廢水經過折流曝氣生物濾池生化處理后，出水再經過臭氧消毒處理，得到 凈化后的養殖廢水。沼氣凈貯供氣系統：在厭氧消化階段會產生大量的沼氣， 統一收集后通過管道接入沼氣凈貯供氣系統，該系統包括沼氣氣水分離器、沼 氣脫硫裝置、貯氣柜、沼氣增壓裝置、沼氣阻火器、余熱回收裝置等。沼氣凈 化采用低壓脫硫和高壓脫水技術，整套系統集中了低壓濕式柜和干式貯氣柜的 優點，可廣泛應用于沼氣、天然氣的收集、貯存和應用，能實現可調恒壓供氣、 容易控制、方便使用，用氣效果穩定�？梢越嫡託庥脕�(lái)發電，降低廢水處理成 本。
與現有技術相比，本發明的有益效果為：
廢水通過進料斗進入勻漿池中，在攪拌作用下調配均勻后打入?yún)捬醢l(fā)酵系 統，沼氣池和上流式厭氧污泥床反應器統稱為厭氧發酵系統，厭氧發酵系統采 取前槽(即沼氣池)和后槽(即上流式厭氧污泥床反應器)設計。沼氣池為高 負荷區。沼氣池底部設有攪拌裝置，使高濃度的有機廢水在厭氧發酵系統前槽 形成完全混合的狀態，以達到較好的去除效果。沼氣池頂部設有回流噴淋系統， 以達到內循環攪拌及防止浮渣結殼。沼氣池頂部設有出水口，底部設有污泥排 放口，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉淀濃縮 后經污泥泵抽走。上流式厭氧污泥床反應器為中負荷區，設有三相分離器，底 部進水、上部出水，廢水中有機物與厭氧微生物充分接觸，有利于有機物的分 解，廢水進入活性污泥反應池繼續有機物的降解。活性污泥反應池只有一個SBR 池，但同時具有調節池、曝氣池和沉淀池的功能。運行過程分為進水、曝氣、 沉淀、潷水、閑置五個階段，然后廢水進入微電解反應器，微電解反應器采用 底部進水、上部出水方式，池子內部填充鐵和碳。微電解是利用鐵、炭具有微 電池反應、絮凝作用，對降低COD的含量和脫色效果明顯。接著進入折流曝氣 生物濾池(BBAF)，折流曝氣生物濾池(BBAF)集曝氣、快速過濾、懸浮物截留、 兩曝兩沉、定期反沖于一體，是一種典型的高負荷、淹沒式、固定化生物床的 環流脫氮除磷反應器，處理后的污水優于排放標準，可實現中水回用。
本發明包括依次相連的進料斗、勻漿池、沼氣池、上流式厭氧污泥床反應 器、活性污泥反應池、微電解反應器、折流曝氣生物濾池和臭氧消毒池，沼氣 池連接有污泥濃縮池，工藝簡單，反應過程濃度梯度大，不易發生污泥膨脹; 抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工序時間的長 短，同時BBAF脫氮、除磷效果明顯，且不需額外增加反應器。
