申請日2015.09.16

　　公開(公告)日2016.01.06

　　IPC分類號F25B30/06

　　摘要

　　本實用新型涉及一種熱泵技術領域，特別涉及一種廢水余熱回收熱泵，包括污水儲能換熱池、污水換熱器、冷凝器、熱水箱和壓縮機，污水換熱器安裝于污水儲能換熱池內，污水換熱器、壓縮機和冷凝器形成一循環回路，所述熱水箱、所述冷凝器和所述壓縮機形成另一循環回路，還包括冷媒余熱回收裝置，其安裝在儲液罐入口側。本實用新型結構合理，能充分回收廢水的熱量，且具有很高制熱效率，節約了能源，有效減少了環境污染。

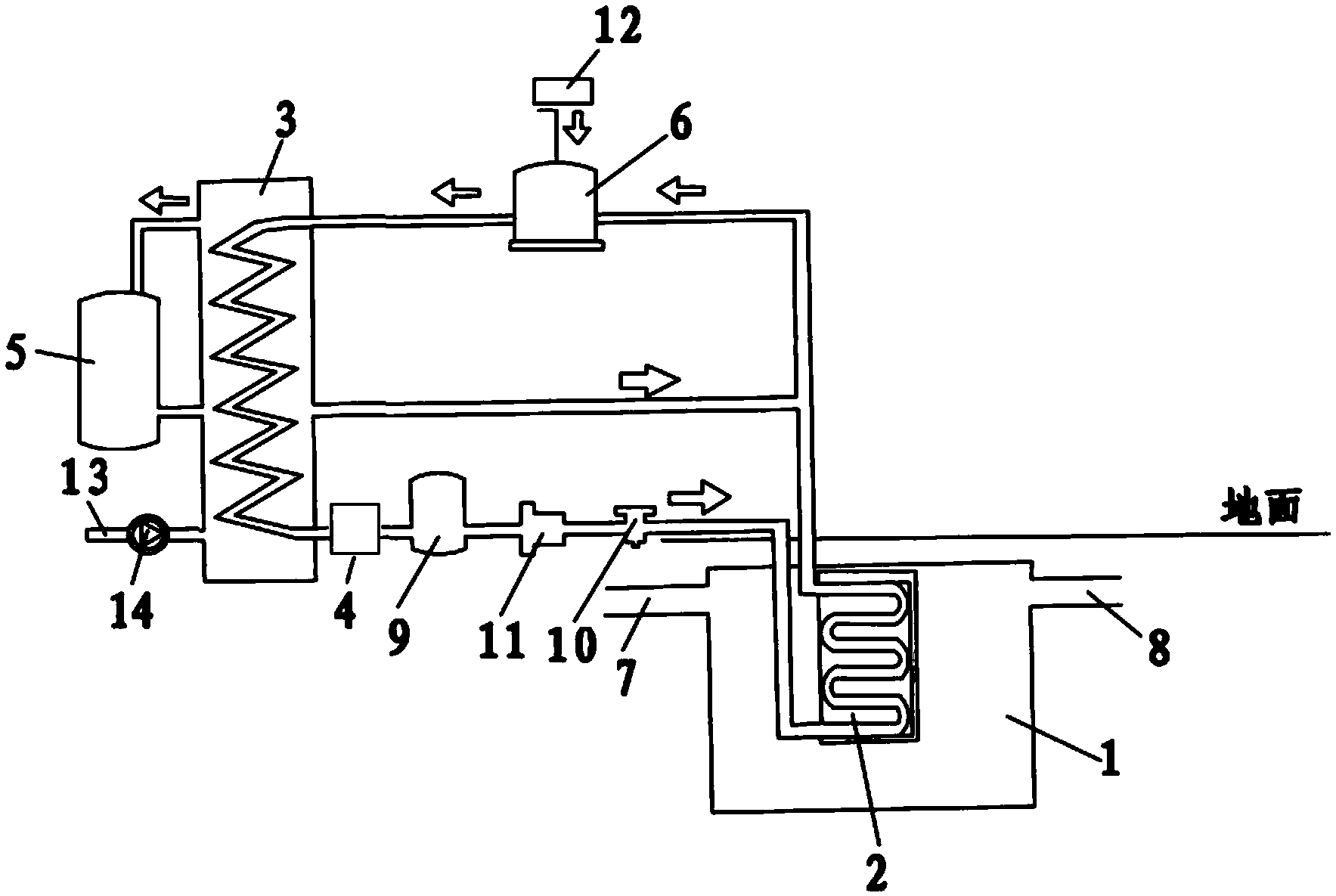

　　摘要附圖



　　權利要求書

　　1.一種廢水余熱回收熱泵，具有污水儲能換熱池、污水換熱器、冷凝器、熱水箱和壓縮機，污水換熱器安裝于污水儲能換熱池內，污水換熱器、壓縮機和冷凝器形成一循環回路，所述熱水箱、所述冷凝器和所述壓縮機形成另一循環回路，其特征在于：還包括冷媒余熱回收裝置，其安裝在儲液罐入口側。

　　2.根據權利要求1所述的廢水余熱回收熱泵，其特征在于：所述冷媒余熱回收裝置采用管殼式換熱器結構，包括殼體和端蓋，其中端蓋密封安裝于殼體的兩則端部，冷媒余熱回收裝置通過進液管路連接冷凝器，通過出液管路連接污水換熱器。

　　3.根據權利要求2所述的廢水余熱回收熱泵，其特征在于：殼體的兩則的端蓋為空心的半球形，兩個端蓋在殼體的兩個端部分別通過法蘭進行密封連接。

　　4.根據權利要求2所述的廢水余熱回收熱泵，其特征在于：冷媒余熱回收裝置的殼體低部設有排污口。

　　5.根據權利要求1所述的廢水余熱回收熱泵，其特征在于：管殼式換熱器一側端蓋上設有進水口，另一側端蓋上設有出水口;冷媒余熱回收裝置還包括蓄熱水箱，管殼式換熱器通過進水口和出水口與蓄熱水箱連通，冷媒余熱回收裝置的出水口和蓄熱水箱之間安裝熱水循環泵。

　　6.根據權利要求1所述的廢水余熱回收熱泵，其特征在于：污水儲能換熱池整體安裝于地面以下的空間，其進水口和出水口均設于換熱池的上部。

　　7.根據權利要求1所述的廢水余熱回收熱泵，其特征在于：還包括儲液罐，該儲液罐安裝于冷凝器通往污水換熱器的管道上。

　　8.根據權利要求1所述的廢水余熱回收熱泵，其特征在于：還具有膨脹閥，該膨脹閥安裝于冷凝器通往污水換熱器的管道上，位于所述儲液罐的出口側。

　　9.根據權利要求8所述的廢水余熱回收熱泵，其特征在于：還具有過濾器，該過濾器設置于儲液罐和膨脹閥之間。

　　說明書

　　一種廢水余熱回收熱泵

　　技術領域

　　本實用新型涉及一種熱泵技術領域，特別涉及一種廢水余熱回收熱泵。

　　背景技術

　　目前國內洗浴場所制取洗浴熱水主要采用燃煤鍋爐、燃油鍋爐、燃氣鍋爐、電鍋爐和太陽能熱水器。燃煤鍋爐存在環境污染的問題和占地面積大的缺點;燃油鍋爐受燃料供應及價格波動的影響較大;燃氣鍋爐存在安全要求高和氣源供應問題;電鍋爐使用高品位電能來制取熱水，在能源品質上是一種浪費，而且使用成本高，耗電量太大;太陽能熱水器雖然使用成本低廉，但初期投入成本高，占用場地面積大，受天氣影響較大，制熱時間長的缺點。另外，洗浴場所用熱水量較大，而洗澡廢水直接排走，廢水中的大量熱量流失，能源浪費嚴重;而且熱水排放也對生態環境造成了影響，是又一種環境污染源。為解決這些問題，可以采用熱泵機組回收廢水中余熱來制取洗澡熱水。

　　實用新型內容

　　本實用新型的目的在于：針對現有技術的不足，而提供一種結構合理，能充分回收廢水的熱量，具有很高制熱效率的廢水余熱回收熱泵。

　　為解決上述技術問題，本實用新型采用的技術方案是：

　　一種廢水余熱回收熱泵，具有污水儲能換熱池、污水換熱器、冷凝器、熱水箱和壓縮機，污水換熱器安裝于污水儲能換熱池內，污水換熱器、壓縮機和冷凝器形成一循環回路，所述熱水箱、所述冷凝器和所述壓縮機形成另一循環回路，還包括冷媒余熱回收裝置，其安裝在儲液罐入口側。

　　所述冷媒余熱回收裝置采用管殼式換熱器結構，包括殼體和端蓋，其中端蓋密封安裝于殼體的兩則端部，冷媒余熱回收裝置通過進液管路連接冷凝器，通過出液管路連接污水換熱器。

　　所述殼體的兩則的端蓋為空心的半球形，兩個端蓋在殼體的兩個端部分別通過法蘭進行密封連接。

　　所述冷媒余熱回收裝置的殼體低部設有排污口。

　　管殼式換熱器一側端蓋上設有進水口，另一側端蓋上設有出水口;冷媒余熱回收裝置還包括蓄熱水箱，管殼式換熱器通過進水口和出水口與蓄熱水箱連通，冷媒余熱回收裝置的出水口和蓄熱水箱之間安裝熱水循環泵。

　　污水儲能換熱池整體安裝于地面以下的空間，其進水口和出水口均設于換熱池的上部。

　　還包括儲液罐，該儲液罐安裝于冷凝器通往污水換熱器的管道上。

　　還具有膨脹閥，該膨脹閥安裝于冷凝器通往污水換熱器的管道上，位于所述儲液罐的出口側。

　　還具有過濾器，該過濾器設置于儲液罐和膨脹閥之間。

　　本實用新型具有以下有益效果及優點：

　　1.本實用新型結構合理，能充分回收廢水的熱量，且具有很高制熱效率，節約了能源，有效減少了環境污染。

　　2.本實用新型設置了蓄熱水箱，熱回收量大，能夠滿足一般用戶的供水需求。

　　3.本實用新型利用廢熱提供所需熱水，直接減少了向大氣的廢熱排放量，從而減少了使地球大氣候變暖的溫室效應。
