申請日2015.09.16

　　公開(公告)日2016.01.13

　　IPC分類號B65D88/64

　　摘要

　　本實用新型公開了一種污泥焚燒處理系統中的煤添加斗，包括固定于機架上的斗體，該斗體的上端設置了進料口，斗體的底部設置有出料口，該斗體的進料口處焊接固定有格柵，該格柵中包括若干個側柵條和若干根中間柵條，該中間柵條水平平行設置于斗體的中部，所述側柵條水平平行設置于中間柵條的兩側，中間柵條的強度大于側柵條的強度，且中間柵條的上表面高于側柵條的上表面。該煤添加斗結構合理，可以在添加煤時對煤進行緩沖并破碎，從而有效減少了煤被壓實的現象。

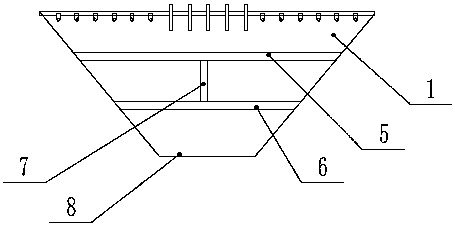

　　摘要附圖



　　權利要求書

　　1.一種污泥焚燒處理系統中的煤添加斗，包括固定于機架上的斗體，該斗體的上端設置了進料口，斗體的底部設置有出料口，其特征在于：該斗體的進料口處焊接固定有格柵，該格柵中包括若干個側柵條和若干根中間柵條，該中間柵條水平平行設置于斗體的中部，所述側柵條水平平行設置于中間柵條的兩側，中間柵條的強度大于側柵條的強度，且中間柵條的上表面高于側柵條的上表面。

　　2.如權利要求1所述的一種污泥焚燒處理系統中的煤添加斗，其特征在于：所述中間柵條為板狀的中間柵板，該中間柵板的兩端分別設置有與斗體內側面配合的斜面，所述中間柵板的斜面與斗體內側面焊接固定。

　　3.如權利要求2所述的一種污泥焚燒處理系統中的煤添加斗，其特征在于：所述側柵條為鋼筋條，每根鋼筋條的兩端設置有彎折部，該彎折部與斗體的內側面之間焊接固定。

　　4.如權利要求3所述的一種污泥焚燒處理系統中的煤添加斗，其特征在于：所述格柵還包括若干根加強桿，該加強桿與側柵條和中間柵條垂直并焊接固定。

　　5.如權利要求4所述的一種污泥焚燒處理系統中的煤添加斗，其特征在于：所述斗體的外部設置有外部加強筋。

　　6.如權利要求5所述的一種污泥焚燒處理系統中的煤添加斗，其特征在于：所述外部加強筋包括水平焊接于斗體外側的上加強板、水平焊接于斗體外側的下加強板，該上加強板與下加強板之間設置有連接加強板。

　　7.如權利要求6所述的一種污泥焚燒處理系統中的煤添加斗，其特征在于：上加強板和下加強板之間平行設置。

　　8.如權利要求7所述的一種污泥焚燒處理系統中的煤添加斗，其特征在于：所述的斗體的進料口外周設置有斗沿。

　　說明書

　　一種污泥焚燒處理系統中的煤添加斗

　　技術領域

　　本實用新型涉及一種煤添加斗，特別是指一種污泥焚燒處理系統中的煤添加斗。

　　背景技術

　　污泥焚燒處理系統是污泥處理廠中常用的處理方法，排污單位排出的污水經過污水處理廠處理后達標排放，而污水處理時會沉淀污泥，該污泥經過調制、壓濾后得到含水率相對較低的泥餅，這些泥餅可進行再處理，而污泥焚燒則是污泥再處理的一種常用方式，目前在污泥焚燒過程中一般需要添加煤。而煤的添加主要通過工程車將煤送入添加斗中，煤經過添加斗送入輸送帶中，然后經過震動篩選，然后破碎最終送入燃燒爐中。然目前的添加斗僅為一個漏斗狀，添加后容易出現壓實現象，特別是煤含水量比較高的情況，因此，經常需要人工疏通。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種污泥焚燒處理系統中的煤添加斗，該煤添加斗結構合理，可以在添加煤時對煤進行緩沖并破碎，從而有效減少了煤被壓實的現象。

　　為解決上述技術問題，本實用新型的技術方案是：一種污泥焚燒處理系統中的煤添加斗，包括固定于機架上的斗體，該斗體的上端設置了進料口，斗體的底部設置有出料口，該斗體的進料口處焊接固定有格柵，該格柵中包括若干個側柵條和若干根中間柵條，該中間柵條水平平行設置于斗體的中部，所述側柵條水平平行設置于中間柵條的兩側，中間柵條的強度大于側柵條的強度，且中間柵條的上表面高于側柵條的上表面。

　　作為一種優選的方案，所述中間柵條為板狀的中間柵板，該中間柵板的兩端分別設置有與斗體內側面配合的斜面，所述中間柵板的斜面與斗體內側面焊接固定。

　　作為一種優選的方案，所述側柵條為鋼筋條，每根鋼筋條的兩端設置有彎折部，該彎折部與斗體的內側面之間焊接固定。

　　作為一種優選的方案，所述格柵還包括若干根加強桿，該加強桿與側柵條和中間柵條垂直并焊接固定。

　　作為一種優選的方案，所述斗體的外部設置有外部加強筋。

　　作為一種優選的方案，所述外部加強筋包括水平焊接于斗體外側的上加強板、水平焊接于斗體外側的下加強板，該上加強板與下加強板之間設置有連接加強板。

　　作為一種優選的方案，上加強板和下加強板之間平行設置。

　　作為一種優選的方案，所述的斗體的進料口外周設置有斗沿。

　　采用了上述技術方案后，本實用新型的效果是：由于該斗體的進料口處焊接固定有格柵，該格柵中包括若干個側柵條和若干根中間柵條，該中間柵條水平平行設置于斗體的中部，所述側柵條水平平行設置于中間柵條的兩側，中間柵條的強度大于側柵條的強度，且中間柵條的上表面高于側柵條的上表面，因此，該柵格可以起到緩沖和破碎的效果，當鏟車將煤送入到斗體上時，由于柵格的存在，煤在下落的過程中會碰撞到柵格，減緩下降速度，減少壓實的現象發生，從而還起到一定的破碎作用，同時，由于中間柵條的強度大于側柵條的強度，中間柵條的上表面高于側柵條的上表面，那么鏟車在添煤時，鏟車容易碰撞到添加斗上，由于中間柵條高于側柵條，那么鏟車優先接觸中間柵條而不接觸側柵條，從而提高柵格的使用壽命。

　　又由于所述中間柵條為板狀的中間柵板，該中間柵板的兩端分別設置有與斗體內側面配合的斜面，所述中間柵板的斜面與斗體內側面焊接固定。所述側柵條為鋼筋條，每根鋼筋條的兩端設置有彎折部，該彎折部與斗體的內側面之間焊接固定。這樣，側柵條和中間柵條的固定非常方便，易焊接。

　　又由于所述外部加強筋包括水平焊接于斗體外側的上加強板、水平焊接于斗體外側的下加強板，該上加強板與下加強板之間設置有連接加強板。這樣可以加斗體的強度，避免鏟車誤操作而碰撞斗體使其變形。

　　又由于所述格柵還包括若干根加強桿，該加強桿與側柵條和中間柵條垂直并焊接固定。這樣可以進一步提高柵格的強度。
