申請日2015.09.16

　　公開(公告)日2016.02.10

　　IPC分類號C02F11/10; C10B53/00; C02F103/28

　　摘要

　　本實用新型公開了一種造紙污泥熱解制備生物油和活性炭的一體式裝置，包括依次通過管道連接的供氣裝置、熱解裝置、冷凝裝置和尾氣處理裝置。本實用新型提供一種經濟、節能、環保的一種造紙污泥熱解制備生物油和活性炭的一體式裝置，通過熱解裝置燒結得到性能良好的活性炭，然后利用外加冷凝裝置將氣體液化，將凝結性氣體與不凝結性氣體分離，進而可收集生物油;提高了污泥的利用率及污泥熱解系統的集成性，同時對外排尾氣進行預處理，解決了環境污染的問題。

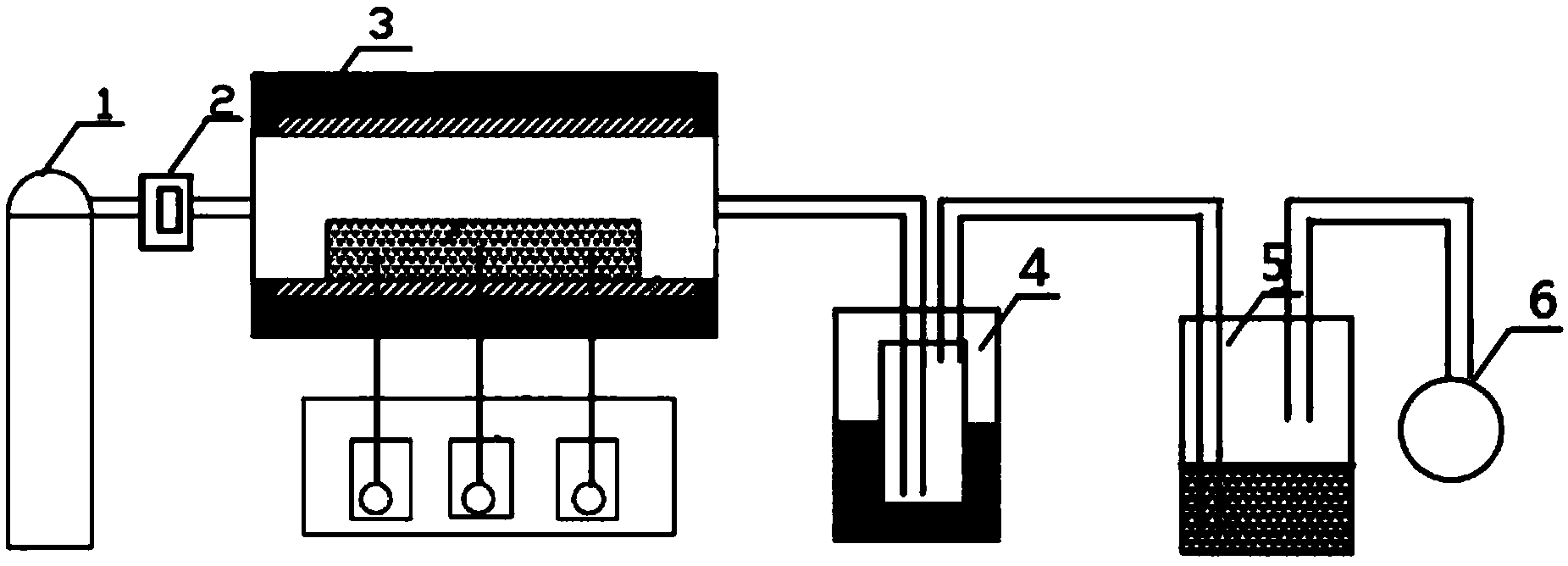

　　摘要附圖



　　權利要求書

　　1.一種造紙污泥熱解制備生物油和活性炭的一體式裝置，其特征在于，包括依次通過管道連接的供氣裝置(1)、熱解裝置(3)、冷凝裝置(4)和尾氣處理裝置(5)。

　　2.根據權利要求1所述的造紙污泥熱解制備生物油和活性炭的一體式裝置，其特征在于，所述供氣裝置(1)與熱解裝置(3)之間設有氣體流量計 (2)。

　　3.根據權利要求1或2所述的造紙污泥熱解制備生物油和活性炭的一體式裝置，其特征在于，所述供氣裝置(1)為氮?dú)馄俊?/P>

　　4.根據權利要求1或2所述的造紙污泥熱解制備生物油和活性炭的一體式裝置，其特征在于，所述熱解裝置(3)為1200℃三溫區開啟式管式爐。

　　5.根據權利要求1所述的造紙污泥熱解制備生物油和活性炭的一體式裝置，其特征在于，所述尾氣處理裝置(5)上連接有集氣袋(6)。

　　說明書

　　一種造紙污泥熱解制備生物油和活性炭的一體式裝置

　　技術領域

　　本實用新型屬于造紙固體廢棄物資源化處置領域，具體涉及一種造紙污泥熱解制備生物油和活性炭的一體式裝置。

　　背景技術

　　據中國造紙協會調查資料，2014年全國紙及紙板生產量10470萬噸，紙漿生產總量7906萬噸。根據環境保護部統計，用水總量為121.13億噸，廢水排放量為28.55億噸，占全國工業廢水總排放的14.9%。造紙廢水經過處理之后，水雖然被有效地利用了，卻又產生了新的污染源，即造紙污泥。造紙污泥若處理不當隨之而來的各種生態問題和社會問題也逐漸突顯出來，會帶來二次污染。而污泥低溫?zé)峤猓�其方法是在無氧條件下加熱污泥至一定溫度(<500℃)，使污泥發生干餾和熱分解，轉化為油、反應水、不凝結氣和炭等4種產物。

　　造紙污泥熱解裝置國內外研究現狀：

　　國內現有的化學法污泥熱解炭工藝中，脫水污泥先干燥洗滌，再浸漬，以高溫惰性氣體(CO2或N2)為污泥炭化活化提供熱量，并作為保護氣。如此高溫的惰性氣體一般通過采用其它燃料間接加熱得到，既增加了設備投資，又多耗能量，增加了活性炭的制造成本，工藝復雜，阻礙了污泥熱解資源化利用的工業化應用。

　　加拿大環保學者CampbellHW和BridleTR研發出采用臥式反應器的污泥熱解低溫技術，將干污泥置入該反應器中，在與外部空氣隔絕的條件下，熱解溫度為450℃，產生的氣態產物經冷凝后變成液態油，固體殘?jiān)�成為炭。澳大利亞柏斯的Subiaco污水處理廠和清華大學采用回轉窯污泥低溫?zé)峤饧夹g(shù)，生產燒結炭和熱解油。

　　上述技術分別側重于制油或制炭，不能同時獲得高品質生物油和活性炭。

　　實用新型內容

　　本實用新型的目的是提供一種造紙污泥熱解制備生物油和活性炭的一體式裝置，解決了現有技術中存在的不能同時獲得高品質生物油和活性炭的問題。

　　本實用新型所采用的技術方案是，一種造紙污泥熱解制備生物油和活性炭的一體式裝置，包括依次通過管道連接的供氣裝置、熱解裝置、冷凝裝置和尾氣處理裝置。

　　本實用新型的特點還在于，

　　供氣裝置與熱解裝置之間設有氣體流量計。

　　供氣裝置為氮?dú)馄俊?/P>

　　熱解裝置為1200℃三溫區開啟式管式爐。

　　尾氣處理裝置上連接有集氣袋。

　　本實用新型的有益效果是：本實用新型提供一種經濟、節能、環保的一種造紙污泥熱解制備生物油和活性炭的一體式裝置，通過熱解裝置燒結得到性能良好的活性炭，然后利用外加冷凝裝置將氣體液化，將凝結性氣體與不凝結性氣體分離，進而可收集生物油;提高了污泥的利用率及污泥熱解系統的集成性，同時對外排尾氣進行預處理，解決了環境污染的問題。
