申請日2015.09.16

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種樹脂合成廢水處理系統;本實用新型的目的是提供一種結構簡單、能有效凈化化工廢水、當一個預調節池滿載或故障后還能繼續使用的樹脂合成廢水處理系統;它包括預調節池、調節池、厭氧池、好氧池一、好氧池二、沉淀池、排放池、污泥池;所述的預調節池有多個且均與調節池通過管路連接;所述的調節池、厭氧池、好氧池一、好氧池二、沉淀池通過管路依次連接;所述的排放池、污泥池分別與沉淀池連接;所述的沉淀池與好氧池一之間設有回流管，在回流管上設有回流泵;所述的調節池與厭氧池之間也設有回流管，在回流管上設有回流泵;它具有結構簡單、設計合理和使用方便等特點。

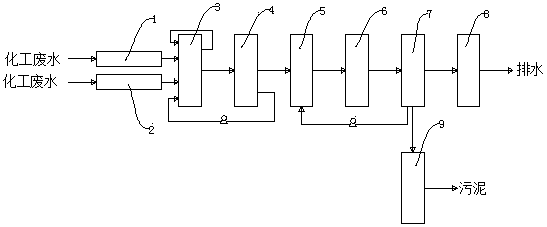

　　摘要附圖



　　權利要求書

　　1.一種樹脂合成廢水處理系統，其特征在于：它包括預調節池、調節池、厭氧池、好氧池一、好氧池二、沉淀池、排放池、污泥池、回流泵;所述的預調節池有多個且均與調節池通過管路連接;所述的調節池、厭氧池、好氧池一、好氧池二、沉淀池通過管路依次連接;所述的排放池、污泥池分別與沉淀池連接;所述的沉淀池與好氧池一之間設有回流管，在回流管上設有回流泵;所述的調節池與厭氧池之間也設有回流管，在回流管上設有回流泵;所述的厭氧池的上端設有隔離板，在隔離板上設有通孔，在厭氧池的側壁上設有出氣孔，且出氣孔位于隔離板的下放。

　　2.根據權利要求1所述的一種樹脂合成廢水處理系統，其特征在于：所述的通孔的上邊緣垂直向上延伸有側壁一，在通孔的下邊緣向下延伸有側壁二，且側壁二的正投影呈上大下小的梯形。

　　3.根據權利要求1所述的一種樹脂合成廢水處理系統，其特征在于：所述的厭氧池與好氧池一之間的管路的接口位于隔離板的上方。

　　4.根據權利要求1所述的一種樹脂合成廢水處理系統，其特征在于：所述的厭氧池與調節池之間的回流管接口也位于隔離板的上方。

　　5.根據權利要求1所述的一種樹脂合成廢水處理系統，其特征在于：所述的調節池內設有自循環管路，在自循環管路上設有回流泵。

　　6.根據權利要求1所述的一種樹脂合成廢水處理系統，其特征在于：所述的預調節池有兩個。

　　說明書

　　樹脂合成廢水處理系統

　　技術領域

　　本實用新型涉及了一種工業廢水處理裝置，尤其是一種用于處理化工廢水的樹脂合成廢水處理系統。

　　背景技術

　　專利號為201220580293.1的專利公開了一種高效能工業廢水處理系統，它由綜合調節池、臥式中和過濾滾筒、曝氣池、一級斜管沉淀池、二級混凝反應池、二級斜管沉淀池、三級混凝反應池、三級斜管沉淀池、污泥濃縮池、PH調節池、集水池、砂濾池、清水池、標準排放口組成;其中，臥式中和過濾滾筒連接于綜合調節池之后，隨后臥式中和過濾滾筒與曝氣池連接;曝氣池連接一級斜管沉淀池;一級斜管沉淀池、二級混凝反應池、二級斜管沉淀池、三級混凝反應池、三級斜管沉淀池五部分依次順次連接;三級斜管沉淀池連接PH調節池;集水池連接于PH調節池之后，同時集水池與砂濾池、清水池、標準排放口依次順次連接。一級斜管沉淀池、二級斜管沉淀池、三級斜管沉淀池分別與污泥濃縮池相連接;污泥濃縮池同時又連接于綜合調節池。但該高效能工業廢水處理系統存在著結構復雜、生產成本高、操作難度大等問題。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的不足，提供一種結構簡單、能有效凈化樹脂合成廢水、當一個預調節池滿載或故障后還能繼續使用的樹脂合成廢水處理系統。

　　為了達到上述目的，本實用新型所設計的一種樹脂合成廢水處理系統，它包括預調節池、調節池、厭氧池、好氧池一、好氧池二、沉淀池、排放池、污泥池、回流泵;所述的預調節池有多個且均與調節池通過管路連接;所述的調節池、厭氧池、好氧池一、好氧池二、沉淀池通過管路依次連接;所述的排放池、污泥池分別與沉淀池連接;所述的沉淀池與好氧池一之間設有回流管，在回流管上設有回流泵;所述的調節池與厭氧池之間也設有回流管，在回流管上設有回流泵;所述的厭氧池的上端設有隔離板，在隔離板上設有通孔，在厭氧池的側壁上設有出氣孔，且出氣孔位于隔離板的下放。

　　作為優選，所述的通孔的上邊緣垂直向上延伸有側壁一，在通孔的下邊緣向下延伸有側壁二，且側壁二的正投影呈上大下小的梯形。

　　作為優選，所述的厭氧池與好氧池一之間的管路的接口位于隔離板的上方。

　　作為優選，所述的厭氧池與調節池之間的回流管接口也位于隔離板的上方。

　　作為優選，所述的調節池內設有自循環管路，在自循環管路上設有回流泵。

　　作為優選，所述的預調節池有兩個。

　　本實用新型的樹脂合成廢水處理系統，它具有多個預調節池，當一個預調節池滿載或損壞時，其余的預調節池介入使用，當廢水經過預調節池后進入調節池，在調節池內添加營養液和酸/堿試劑，調節廢水的pH值，而后廢水進入?yún)捬醴磻?yīng)池，在厭氧反應池內添加有用于厭氧菌附著的顆粒載體，經厭氧菌反應將廢水中的雜質分解，而后一部分廢水經回流泵再次進入調節池循環使用，另一部分廢水依次進入好氧池一與好氧池二，在好氧池一和好氧池二內添加有用于好氧菌附著的懸浮污泥，經好氧菌反應將廢水中的雜質進一步分解，而后廢水進入沉淀池，經沉淀池沉淀，將廢水中的懸浮污泥、雜質與廢水分離，經處理的廢水排入排放池，排放池內的廢水達到國家排放標準后排入城市管網，沉淀池內的懸浮污泥和雜質一部分通過回流泵進入好氧池一進行循環操作，另一部分排入污泥池。
