申請日2015.09.16

　　公開(公告)日2016.01.13

　　IPC分類號F23G7/00; F23J1/00

　　摘要

　　本實用新型公開了一種污泥焚燒爐的排渣裝置，包括排渣管，所述排渣管豎直設置，該排渣管的上端與污泥焚燒爐的排渣口固定連通，所述排渣管的下方設置有匯集斗，該排渣管的下端口處于匯集斗的上口中，排渣管的下端部套裝有密封環，該密封環與排渣管的下端部之間設置有緩沖空間，該密封環處于匯集斗的上口中，該匯集斗下端設置有導料管，該導料管的下端口與冷渣機的入口連通。該排渣裝置結構合理，排渣管受熱膨脹不會對排渣管的固定造成影響，并且排渣過程無需人為控制。

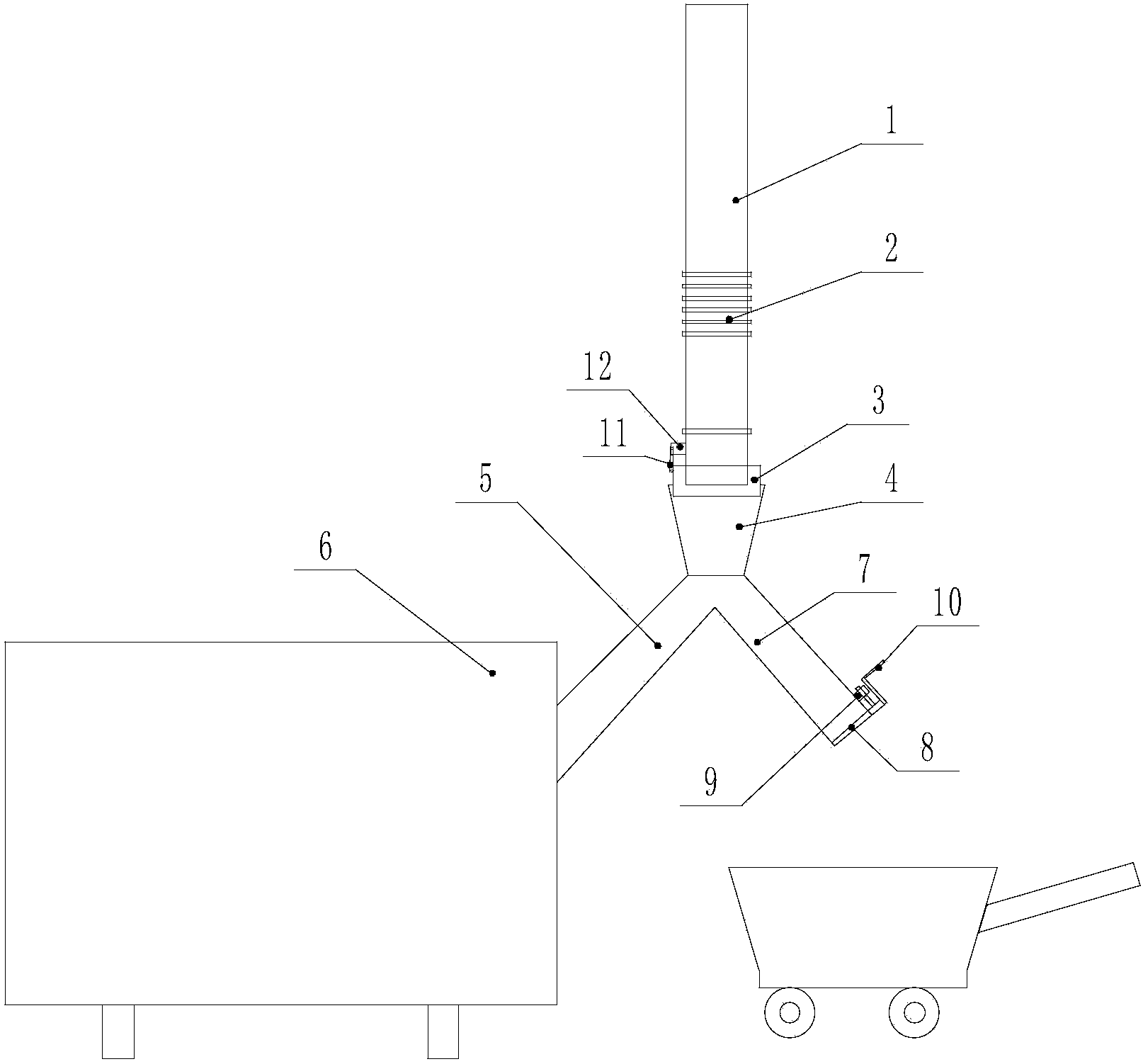

　　摘要附圖



　　權利要求書

　　1.一種污泥焚燒爐的排渣裝置，包括排渣管，其特征在于：所述排渣管豎直設置，該排渣管的上端與污泥焚燒爐的排渣口固定連通，所述排渣管的下方設置有匯集斗，該排渣管的下端口處于匯集斗的上口中，排渣管的下端部套裝有密封環，該密封環與排渣管的下端部之間設置有緩沖空間，該密封環處于匯集斗的上口中，該匯集斗下端設置有導料管，該導料管的下端口與冷渣機的入口連通。

　　2.如權利要求1所述的一種污泥焚燒爐的排渣裝置，其特征在于：所述排渣管包括一段具有波紋結構的膨脹管段，排渣管的的下端口被密封環包裹，密封環的軸向長度大于排渣管的變形長度。

　　3.如權利要求2所述的一種污泥焚燒爐的排渣裝置，其特征在于：所述密封環與排渣管之間還設置有可拆卸固定結構。

　　4.如權利要求3所述的一種污泥焚燒爐的排渣裝置，其特征在于：所述可拆卸結構包括鉸接于密封環外壁上的鉸接扣環，排渣管上設置有與該鉸接扣環配合的卡座。

　　5.如權利要求4所述的一種污泥焚燒爐的排渣裝置，其特征在于：所述匯集斗上還設置有與導料管分叉設置的清空管，該清空管的上端與匯集斗下端連通，該清空管的下端設置有控制閥。

　　6.如權利要求5所述的一種污泥焚燒爐的排渣裝置，其特征在于：所述控制閥包括固定于清空管下端的鉸接座，該鉸接座上轉動安裝有鉸軸，該鉸軸的軸線與清空管的軸線平行，該鉸軸的下端安裝有閥板，所述閥板上設置有操作桿。

　　說明書

　　一種污泥焚燒爐的排渣裝置

　　技術領域

　　本實用新型涉及一種污泥焚燒爐的排渣裝置，屬于污泥處理技術領域。

　　背景技術

　　污泥焚燒爐是一種焚燒處理污泥的設備，污泥在焚燒爐中參與燃燒，去除了有機物。而焚燒的過程中一般需要按比例添加煤作為燃料，煤在燃燒過程中會產生煤渣，因此，污泥焚燒爐中具有一個排渣口，用排出煤渣，而目前的排渣裝置是利用一根排渣管和放灰閥實現，排渣管的一端固定在排渣口，另一端固定在冷渣機的入口，放灰閥安裝于排渣管上，當需要排渣時打開放灰閥即可排渣。然這種結構并不合理，排渣管的兩端是固定連接，而排渣時煤渣溫度較高，排渣管易發生熱膨脹現象，這樣就造成排渣管兩端的固定連接不夠牢固。其次，排渣管上設置了放灰閥，需要操作工人經常操作，比較費事。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種污泥焚燒爐的排渣裝置，該排渣裝置結構合理，排渣管受熱膨脹不會對排渣管的固定造成影響，并且排渣過程無需人為控制。

　　為解決上述技術問題，本實用新型的技術方案是：一種污泥焚燒爐的排渣裝置，包括排渣管，所述排渣管豎直設置，該排渣管的上端與污泥焚燒爐的排渣口固定連通，所述排渣管的下方設置有匯集斗，該排渣管的下端口處于匯集斗的上口中，排渣管的下端部套裝有密封環，該密封環與排渣管的下端部之間設置有緩沖空間，該密封環處于匯集斗的上口中，該匯集斗下端設置有導料管，該導料管的下端口與冷渣機的入口連通。

　　作為一種優選的方案，所述排渣管包括一段具有波紋結構的膨脹管段，排渣管的的下端口被密封環包裹，密封環的軸向長度大于排渣管的變形長度。

　　作為一種優選的方案，所述密封環與排渣管之間還設置有可拆卸固定結構。

　　作為一種優選的方案，所述可拆卸結構包括鉸接于密封環外壁上的鉸接扣環，排渣管上設置有與該鉸接扣環配合的卡座。

　　作為一種優選的方案，所述匯集斗上還設置有與導料管分叉設置的清空管，該清空管的上端與匯集斗下端連通，該清空管的下端設置有控制閥。

　　作為一種優選的方案，所述控制閥包括固定于清空管下端的鉸接座，該鉸接座上轉動安裝有鉸軸，該鉸軸的軸線與清空管的軸線平行，該鉸軸的下端安裝有閥板，所述閥板上設置有操作桿。

　　采用了上述技術方案后，本實用新型的效果是：由于該排渣管的上端與污泥焚燒爐的排渣口固定連通，所述排渣管的下方設置有匯集斗，該排渣管的下端口處于匯集斗的上口中，排渣管的下端部套裝有密封環，該密封環與排渣管的下端部之間設置有緩沖空間，該密封環處于匯集斗的上口中，該匯集斗下端設置有導料管，該導料管的下端口與冷渣機的入口連通。因此，實際的工作時，由于排渣管的下端并不是固定的，而是套有密封環，相當于排渣管的下端是一個自由端，因此無論熱脹冷縮都不會影響排渣管的上端的固定。另外，由于密封環處于匯集斗中，而排渣管的下端口也處于密封環中，那么當需要截至?xí)r，冷渣機的進料口關閉后，煤渣依舊會下落，但是由于匯集斗不能再繼續排渣，煤渣就會進入緩沖空間中，這樣煤渣就沒過了排渣管的下端口，使排渣管內的煤渣不再排出，而當需要繼續排渣時，冷渣機繼續工作，匯集斗中的煤渣進入到冷渣機中，匯集斗中的煤渣下降，緩沖空間中的煤渣也下降使排渣管的下端口露出，這樣就又能持續排渣了，從而無需人工控制。

　　又由于所述可拆卸結構包括鉸接于密封環外壁上的鉸接扣環，排渣管上設置有與該鉸接扣環配合的卡座，利用可拆卸機構可以在有需要的時候?qū)⒚芊猸h(huán)與排渣管固定或者分離，適應更多復雜情況。

　　又由于所述匯集斗上還設置有與導料管分叉設置的清空管，該清空管的上端與匯集斗下端連通，該清空管的下端設置有控制閥。利用清空管可以再停機時減煤渣從清空管中排出，不再經過冷渣機冷卻。
