申請日2015.09.16

　　公開(公告)日2016.01.13

　　IPC分類號F23G7/00; F23K3/16

　　摘要

　　本實用新型公開了一種污泥焚燒系統中的煤料倉防堵裝置，包括煤料倉，該煤料倉的上端設置有進料口，該進料口處設置有進料輸送帶;所述煤料倉的下端設置有出料口，該出料口的下方設置有螺桿輸送機，該螺桿輸送機的進料倉口位于出料口的下方且與出料口分離，該進料倉口的上端設置有向上敞口的匯集段，該匯集段的四周邊緣比出料口寬，出料口的下端面位于該匯集段內。該煤料倉防堵裝置結構合理，減少堵料現象，且即使堵料也方便疏通。

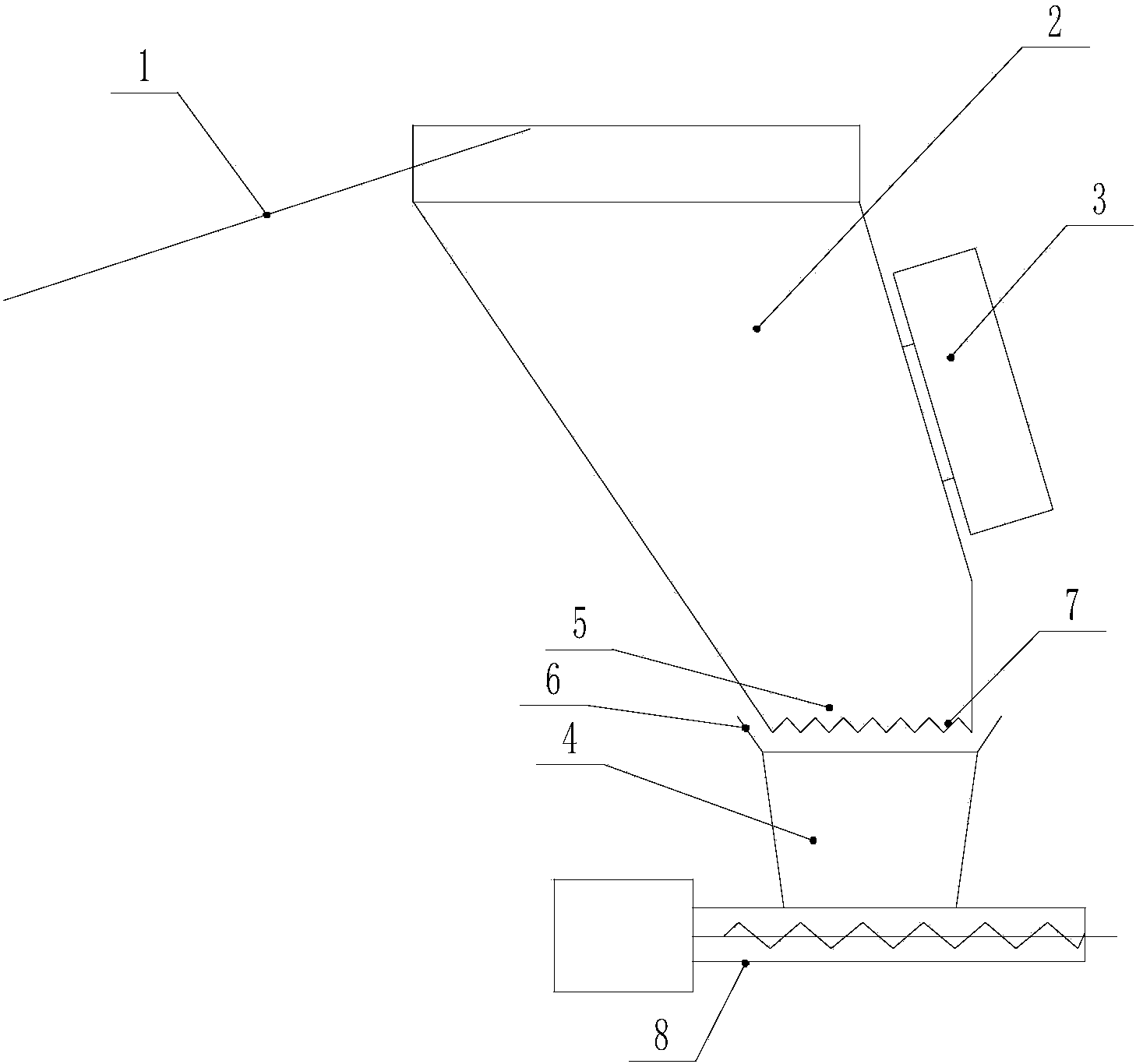

　　摘要附圖



　　權利要求書

　　1.一種污泥焚燒系統中的煤料倉防堵裝置，其特征在于：包括煤料倉，該煤料倉的上端設置有進料口，該進料口處設置有進料輸送帶;所述煤料倉的下端設置有出料口，該出料口的下方設置有螺桿輸送機，該螺桿輸送機的進料倉口位于出料口的下方且與出料口分離，該進料倉口的上端設置有向上敞口的匯集段，該匯集段的四周邊緣比出料口寬，出料口的下端面位于該匯集段內。

　　2.如權利要求1所述的一種污泥焚燒系統中的煤料倉防堵裝置，其特征在于：所述進料口的下端面設置成齒狀結構。

　　3.如權利要求2所述的一種污泥焚燒系統中的煤料倉防堵裝置，其特征在于：所述煤料倉上還設置有振動裝置。

　　4.如權利要求3所述的一種污泥焚燒系統中的煤料倉防堵裝置，其特征在于：所述振動裝置包括固定于煤料倉外壁上的振動電機，該振動電機與定時開關連接。

　　5.如權利要求4所述的一種污泥焚燒系統中的煤料倉防堵裝置，其特征在于：所述煤料倉包括位于上部的共用倉和位于共用倉下端的兩個分料倉，該分料倉的上端為所述進料口，該分料倉的下端為所述出料口，每個分料倉的出料口下方對應一套螺桿輸送機。

　　6.如權利要求5所述的一種污泥焚燒系統中的煤料倉防堵裝置，其特征在于：所述振動電機設置于共用倉的外壁上。

　　7.如權利要求6所述的一種污泥焚燒系統中的煤料倉防堵裝置，其特征在于：所述共用倉的進料口出設置有加強沿。

　　說明書

　　一種污泥焚燒系統中的煤料倉防堵裝置

　　技術領域

　　本實用新型涉及一種煤料倉防堵裝置，特別是指一種污泥焚燒系統中的煤料倉防堵裝置。

　　背景技術

　　污泥焚燒系統中，需要利用煤作用燃料，而煤經過篩分、破碎、輸送至煤料倉內，然后煤料倉又通過輸送機定量輸送給燃燒爐，然目前的煤料倉并沒有防堵裝置，煤料倉的出料口與輸送機的進料斗之間是封閉固定的，那么煤從煤料倉的出料口陸續進入到到輸送機的進料斗中，一旦進料過快而輸送過慢就會發生堵塞，而堵塞后又難以輸疏通，因此目前的這種結構并不合理。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種污泥焚燒系統中的煤料倉防堵裝置，該煤料倉防堵裝置結構合理，減少堵料現象，且即使堵料也方便疏通。

　　為解決上述技術問題，本實用新型的技術方案是：一種污泥焚燒系統中的煤料倉防堵裝置，包括煤料倉，該煤料倉的上端設置有進料口，該進料口處設置有進料輸送帶;所述煤料倉的下端設置有出料口，該出料口的下方設置有螺桿輸送機，該螺桿輸送機的進料倉口位于出料口的下方且與出料口分離，該進料倉口的上端設置有向上敞口的匯集段，該匯集段的四周邊緣比出料口寬，出料口的下端面位于該匯集段內。

　　作為一種優選的方案，所述進料口的下端面設置成齒狀結構。

　　作為一種優選的方案，所述煤料倉上還設置有振動裝置。

　　作為一種優選的方案，所述振動裝置包括固定于煤料倉外壁上的振動電機，該振動電機與定時開關連接。

　　作為一種優選的方案，所述煤料倉包括位于上部的共用倉和位于共用倉下端的兩個分料倉，該分料倉的上端為所述進料口，該分料倉的下端為所述出料口，每個分料倉的出料口下方對應一套螺桿輸送機。

　　作為一種優選的方案，所述振動電機設置于共用倉的外壁上。

　　作為一種優選的方案，所述共用倉的進料口出設置有加強沿。

　　采用了上述技術方案后，本實用新型的效果是：由于該螺桿輸送機的進料倉口位于出料口的下方且與出料口分離，該進料倉口的上端設置有向上敞口的匯集段，該匯集段的四周邊緣比出料口寬，出料口的下端面位于該匯集段內，這樣煤料倉的出料口是處于匯集段的范圍內，并且與進料倉口分離，因此，物料送入到進料倉口中時會出現緩沖，并且不易出現物料漲緊，即使進料速度稍快，多余的煤會超過進料口而處于進料倉口的匯集段內，而當匯集段的煤量下降后，多余的煤又會快速的進入到匯集段中，從而減少了堵塞現象，同時，即使出現堵塞現象也可以疏通。

　　又由于所述進料口的下端面設置成齒狀結構，因此，利用這種齒狀結構使進料口與每層的接觸面為齒狀接觸面，這樣進一步降低了煤的張力，減少堵塞現象。

　　又由于所述煤料倉上還設置有振動裝置，利用該振動裝置可以振動煤料倉使其堵塞部位松動，而配合齒狀的下端面效果更佳。
