申請日2015.09.16

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種一體化污水處理裝置外殼，包括外殼本體以及位于外殼本體下部的支撐腳，所述外殼本體為一水平放置且兩端密封的中空柱體，外殼本體殼壁為三層結構，其內部分為七個反應池，分別為：初沉池、厭氧池、一級接觸氧化池、二級接觸氧化池、二沉池、污泥池以及消毒池;外殼本體兩端具有一對吊耳。本實用新型的優點在于：本實用新型一種一體化污水處理裝置外殼，內部具有多個相互隔離的反應池，污水處理效果好;外殼本體為三層結構，內外兩層為玻璃鋼，中間一層采用重量較大的碳鋼，不僅節約了價格較貴的玻璃鋼，而且增加了外殼本體的重量和穩定性。

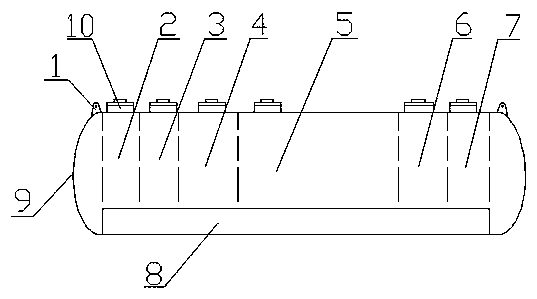

　　摘要附圖



　　權利要求書

　　1.一種一體化污水處理裝置外殼，其特征在于：包括外殼本體以及位于外殼本體下部的支撐腳，所述外殼本體為一水平放置且兩端密封的中空柱體，外殼本體殼壁為三層結構，其內部分為七個反應池，分別為：初沉池、厭氧池、一級接觸氧化池、二級接觸氧化池、二沉池、污泥池以及消毒池。

　　2.根據權利要求1所述的一種一體化污水處理裝置外殼，其特征在于：所述外殼本體兩端具有一對吊耳。

　　3.根據權利要求1所述的一種一體化污水處理裝置外殼，其特征在于：所述反應池上方均開有一個入口。

　　說明書

　　一種一體化污水處理裝置外殼

　　技術領域

　　本實用新型涉及污水處理設備領域，特別涉及一種一體化污水處理設備。

　　背景技術

　　一體化污水處理裝置適用于住宅小區、村莊、村鎮、辦公樓、商場、賓館、飯店、療養院、機關、學校、部隊、醫院、高速公路、鐵路、工廠、礦山、旅游景區等生活污水和與之類似的屠宰、水產品加工、食品等中小型規模工業有機廢水的處理和回用。一般的一體化污水處理裝置外殼皆采用玻璃鋼，玻璃鋼的防腐蝕性能良好，但是其重量較輕，結構不穩固，不利于裝置整體的安裝使用。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種結構穩固的一體化污水處理裝置外殼。

　　為解決上述技術問題，本實用新型的技術方案為：一種一體化污水處理裝置外殼，其創新點在于：包括外殼本體以及位于外殼本體下部的支撐腳，所述外殼本體為一水平放置且兩端密封的中空柱體，外殼本體殼壁為三層結構，其內部分為七個反應池，分別為：初沉池、厭氧池、一級接觸氧化池、二級接觸氧化池、二沉池、污泥池以及消毒池。

　　進一步的，所述外殼本體兩端具有一對吊耳。

　　進一步的，所述反應池上方均開有一個入口。

　　本實用新型的優點在于：

　　(1)本實用新型一種一體化污水處理裝置外殼，內部具有多個相互隔離的反應池，污水處理效果好;外殼本體為三層結構，內外兩層為玻璃鋼，中間一層采用重量較大的碳鋼，不僅節約了價格較貴的玻璃鋼，而且增加了外殼本體的重量和穩定性。

　　(2)外殼本體兩端設置有吊耳，通過吊耳可以方便裝置的搬運及安裝。

　　(3)各反應池上方開設的入口，方便觀察及檢修反應池內部。
