申請日2015.11.22

　　公開(公告)日2017.05.31

　　IPC分類號B01D36/02

　　摘要

　　本發明提供一種油井污水處理設備，包括污水池，所述污水池的中間設置有與池底相連接的過濾網;所述過濾網為圓柱形結構;所述過濾網的內部設置有石英砂過濾層;所述石英砂過濾層的內部設置有纖維球過濾層;所述纖維球過濾層內部的池底下部設置有出液管;所述出液管與水泵相連接;所述水泵的輸出端與離心過濾機相連接;所述離心過濾機的輸出端與儲液罐相連接;所述石英砂過濾層的厚度大于纖維球過濾層的厚度;所述石英砂過濾層和纖維球過濾層的厚度均大于七百毫米。本發明的有益之處在于：通過多種方法對油井污水進行過濾，將污水中的各種粒徑的污染物過濾掉，為后續的處理提供便利。

　　權利要求書

　　1.一種油井污水處理設備，包括污水池，其特征在于：所述污水池的中間設置有與池底相連接的過濾網;所述過濾網為圓柱形結構;所述過濾網的內部設置有石英砂過濾層;所述石英砂過濾層的內部設置有纖維球過濾層;所述纖維球過濾層內部的池底下部設置有出液管;所述出液管與水泵相連接;所述水泵的輸出端與離心過濾機相連接;所述離心過濾機的輸出端與儲液罐相連接。

　　2.根據權利要求1所述的一種油井污水處理設備，其特征在于：所述石英砂過濾層的厚度大于纖維球過濾層的厚度。

　　3.根據權利要求2所述的一種油井污水處理設備，其特征在于：所述石英砂過濾層和纖維球過濾層的厚度均大于七百毫米。

　　說明書

　　一種油井污水處理設備

　　(一)技術領域

　　本發明涉及一種水處理設備，特別是涉及一種油井污水處理設備。

　　(二)背景技術

　　石油鉆井行業是個高污染行業，在鉆井過程中產生的污水中含有粘土、有機聚合物、鉆屑和鉆井液添加劑等污染物，必須經過處理后才能排放或者循環利用，否則會對周圍環境以及地下水資源造成嚴重的污染。國內外含油污水處理工藝是基本相同的，主要分為除油和過濾兩級處理，處理污水進行回注。根據注水地層的地質特性，確定處理深度標準、選擇凈化工藝和設備。對滲透性好的地層，一般污水經除油和一段過濾后即進行回注;而對低滲透地層，則要進行二級或三級過濾�，F(xiàn)有的過濾方法大多只采用一種過濾方法，對污染物的過濾效果不佳，因此有必要對現有的水處理設備進行改進，使其能夠通過多種方法對油井污水進行過濾，將污水中的各種粒徑的污染物過濾掉，為后續的處理提供便利。

　　(三)發明內容

　　為了克服現有水處理設備的不足之處，本發明提供了一種油井污水處理設備。

　　本發明的技術方案是這樣實現的：

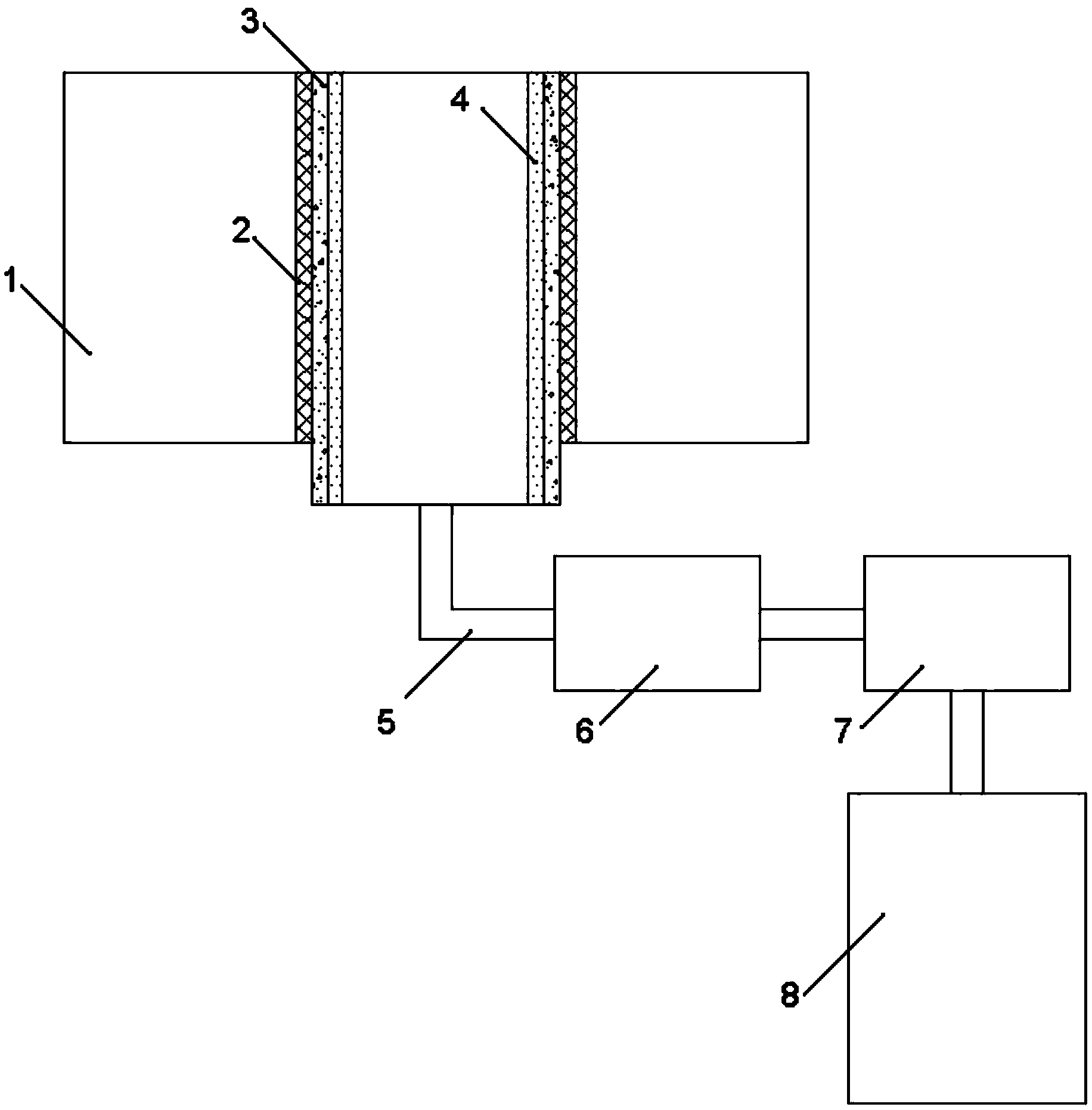

　　本方案的一種油井污水處理設備，包括污水池，所述污水池的中間設置有與池底相連接的過濾網;所述過濾網為圓柱形結構;所述過濾網的內部設置有石英砂過濾層;所述石英砂過濾層的內部設置有纖維球過濾層;所述纖維球過濾層內部的池底下部設置有出液管;所述出液管與水泵相連接;所述水泵的輸出端與離心過濾機相連接;所述離心過濾機的輸出端與儲液罐相連接。

　　進一步，所述石英砂過濾層的厚度大于纖維球過濾層的厚度。

　　進一步，所述石英砂過濾層和纖維球過濾層的厚度均大于七百毫米。

　　本發明的有益之處在于：通過多種方法對油井污水進行過濾，將污水中的各種粒徑的污染物過濾掉，為后續的處理提供便利。
