申請日2015.09.16

　　公開(公告)日2016.02.10

　　IPC分類號C02F9/04

　　摘要

　　一種折板絮凝沉池污泥排放裝置，屬于城市污水處理領域，包括絮凝池，污泥池，排放管，閥門;所述的絮凝池為混凝土結構包括池壁，池底;所述的污泥池設置絮凝池池壁底部且位于排放管下方，包括池壁，池底;所述的排放管由塑料材料制成，其彎曲結構保證排出口與污泥池底部垂直;所述的閥門由塑料材料制成，安裝在排放管與絮凝池的排污口之間，具有能夠?qū)崿F(xiàn)折板絮凝池的污泥有控排放，不污染折板絮凝池周邊環境，耐腐蝕，壽命長的特點。

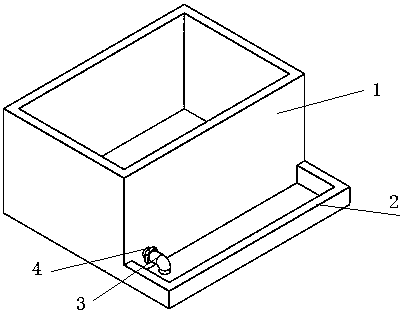

　　摘要附圖



　　權利要求書

　　1.一種折板絮凝沉池污泥排放裝置，其特征在于：包括絮凝池，污泥池，排放管，閥門;所述的絮凝池為混凝土結構包括池壁，池底;所述的污泥池設置絮凝池池壁底部且位于排放管下方，包括池壁，池底;所述的排放管由塑料材料制成，其彎曲結構保證排出口與污泥池底部垂直;所述的閥門由塑料材料制成，安裝在排放管與絮凝池的排污口之間。

　　說明書

　　一種折板絮凝沉池污泥排放裝置

　　技術領域

　　本實用新型屬于城市污水處理領域，特別涉及一種折板絮凝沉池污泥排放裝置。

　　背景技術

　　折板絮凝沉淀池也叫折板絮凝池是城市污水處理系統中的一個重要環節，進過初步處理的城市污水，成為符合排放標準的中水，為了提高水的利用率，對中水進行進一步的處理，就能夠符合大多數的水使用標準;中水通過平流沉淀池沉淀，將比重較重的物質沉淀剔除，經過V型濾池進行過濾，將中水中含有的大顆粒雜物過濾掉，進入折板絮凝池，進入折板絮凝池的中水進一步將水中含有的絮狀物進一步沉淀剔除，然后進行消毒殺菌，就成為大多數行業能夠使用的水;現有的折板絮凝池都采用混凝土結構建造，在折板絮凝池的底部開設有排污口，在排污口處設置有閘閥，當折板絮凝池底部沉淀的污泥達到一定程度時，打開閘閥，水流帶動污泥從排污口排出，這樣有利于折板絮凝池內部的清潔，避免二次污染，減少水中絮狀物的濃度，現有的閘閥和排污口存在難以控制排出污泥的流量及流向，造成折板絮凝池周邊污染，鋼鐵制成的閘閥在污泥和水的長期侵蝕下容易銹蝕，影響開啟和關閉和造成閘閥損壞，增加生產成本。

　　發明內容

　　針對現有的折板絮凝池污泥排放存在的問題，本實用新型提出一種折板絮凝沉池污泥排放裝置，其特征在于：包括絮凝池，污泥池，排放管，閥門;所述的絮凝池為混凝土結構包括池壁，池底;所述的污泥池設置絮凝池池壁底部且位于排放管下方，包括池壁，池底;所述的排放管由塑料材料制成，其彎曲結構保證排出口與污泥池底部垂直;所述的閥門由塑料材料制成，安裝在排放管與絮凝池的排污口之間。

　　有益效果

　　本實用新型的有益效果在于，能夠?qū)崿F(xiàn)折板絮凝池的污泥有控排放，不污染折板絮凝池周邊環境，耐腐蝕，壽命長。
