公布日：2022.04.29
申請日：2021.12.29
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要

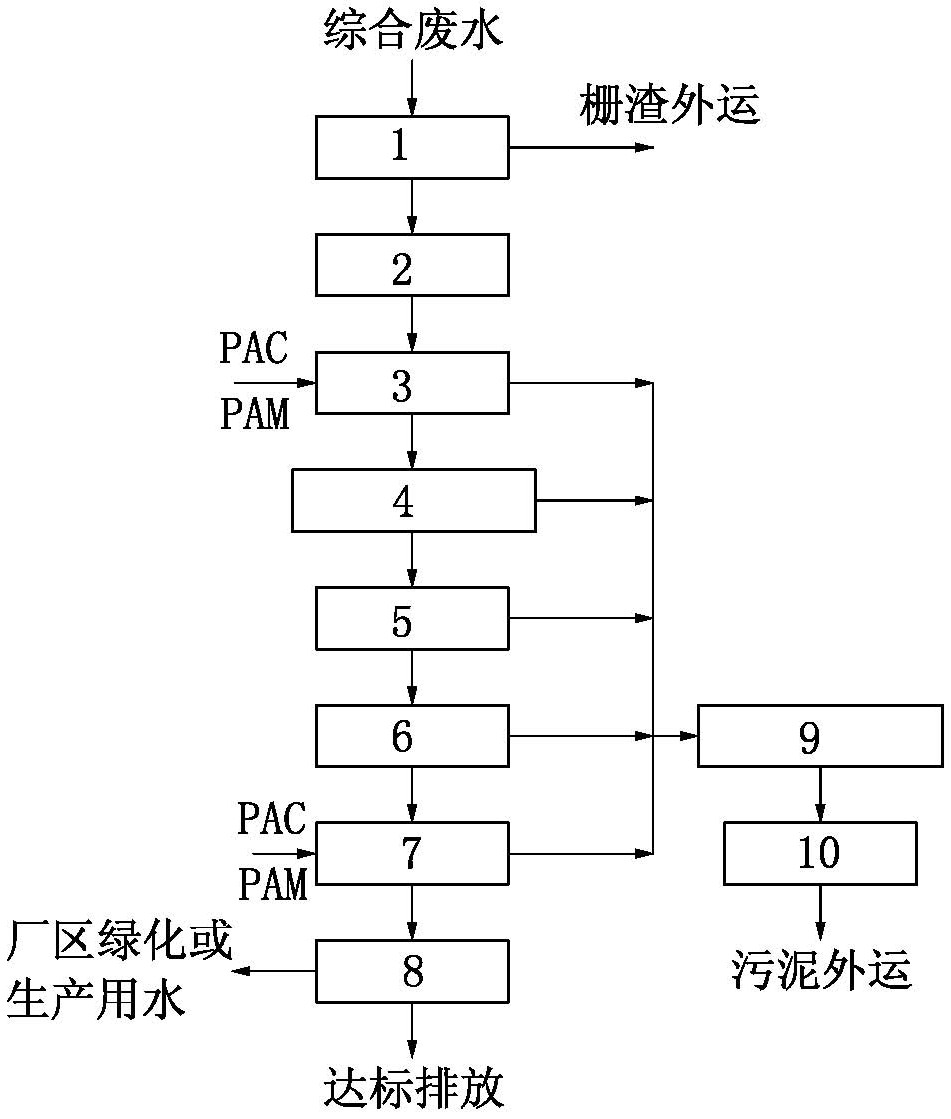

一種通用的明膠廢水處理方法，包括以下步驟：A、水質調節；B、去除懸浮物及有機污染物；C、去除有機物；D、去除氮磷：HA‑UASB池處理后的廢水進入HA‑TNP池中，去除廢水中的氮和磷，去除氮和磷后的廢水進入混凝沉淀池；E、混凝處理：向混凝沉淀池內投加PAC和PAM，去除水中懸浮物及殘留的磷酸鹽，處理出水進入回用水池暫存，回用水池內的大部分水回用到廠區內部綠化用水或生產用水，多余水可達標排放；F、污泥處理；本發明方法簡單，操作簡單，通用性強，適用于多種原料多種制膠工藝產生的明膠廢水處理，抗沖擊性好，效果好，運行費用低，有顯著的社會和經濟效益。
權利要求書
1.一種通用的明膠廢水處理方法，其特征在于，包括以下步驟：A、水質調節：綜合廢水通過格柵（1），去除廢水中較大的懸浮物、漂浮物、纖維物質和固體顆粒物質，處理后的廢水進入調節池（2）內均勻水質和水量，調節廢水pH=6‑9；B、去除懸浮物及有機污染物：經調節池（2）處理后的廢水進入氣浮池（3）內，在氣浮池（3）內投加20‑100mg/LPAC和1‑3mg/LPAM，去除廢水中懸浮物，處理后的廢水進入HADC反應器（4），去除廢水中的部分有機污染物及鹽類，同時去除部分氨氮；C、去除有機物：經HADC反應器（4）處理后的廢水進入HA‑UASB池（5）中，向HA‑UASB池（5）中投加具有水解酸化菌、產甲烷菌菌種、亞硝化菌及厭氧氨氧化菌的活性污泥，通過水解酸化作用及產甲烷作用，去除大部分有機物，同時將難降解大分子有機物轉化降解小分子有機物，同時微曝氣固液分離區（503）內的亞硝化菌將氨氮轉化為亞硝酸鹽，亞硝酸鹽回流到流動污泥床（501）和第二反應區域?yàn)閼腋∥勰鄥^(qū)（502）時，與氨氮一起被厭氧氨氧化菌利用產生氮?dú)猓瑢?shí)現部分脫氮；所述的HA‑UASB池（5）是由從下到上的3個反應區域構成，第一反應區域?yàn)橄虏康牧鲃?dòng)污泥床（501），第二反應區域?yàn)閼腋∥勰鄥^(qū)（502），第三反應區域?yàn)槲⑵貧夤桃悍蛛x區（503），微曝氣固液分離區（503）內的三相分離器下部設有微曝氣裝置；D、去除氮磷：HA‑UASB池（5）處理后的廢水進入HA‑TNP池（6）中，去除廢水中的氮和磷，去除氮和磷后的廢水進入混凝沉淀池（7）；E、混凝處理：向混凝沉淀池（7）內投加PAC和PAM，PAC加藥量為20‑50mg/L，PAM加藥量為1‑3mg/L，去除水中懸浮物及殘留的磷酸鹽，處理出水進入回用水池（8）暫存，回用水池（8）內的大部分水回用到廠區內部綠化用水或生產用水，多余水可達標排放；F、污泥處理：氣浮池（3）、HADC反應器（4）、HA‑UASB池（5）、HA‑TNP池（6）和混凝沉淀池（7）的污泥經污泥出口排入污泥濃縮池（9），在污泥濃縮池（9）內濃縮后，送到脫水機（10）進行脫水，干污泥外運處置。
2.根據權利要求1所述的通用的明膠廢水處理方法，其特征在于，所述的HA‑TNP池（6）為“子母”罐分區結構，內圈依次為釋磷區（602）、第一反硝化區（604）、第二反硝化區（606）和第三反硝化區（601），釋磷區（602）、第一反硝化區（604）、第二反硝化區（606）和第三反硝化區（601）外部分別與外圈的第一硝化區（603）、第二硝化區（605）、第三硝化區（607）和沉淀區（608）相對應，HA‑UASB池（5）處理后的廢水進入第三反硝化區（601），沉淀區（608）內的污泥回流到第三反硝化區（601），回流污泥中的反硝化菌群利用進水中的碳源，將回流污泥中殘留的硝酸鹽反硝化為氮?dú)馀懦鏊w，實現1級脫氮；第三反硝化區（601）中的混合液進入到釋磷區（602），污泥中的聚磷菌在厭氧條件及碳源充足條件下充分釋磷并合成碳源儲存于細胞體內，釋磷區（602）處理后的廢水從進入到第一硝化區（603），在好氧條件下，亞硝化菌群及硝化菌群將廢水中的氨氮轉化為硝酸鹽或亞硝酸鹽，實現1級脫氨氮作用，同時聚磷菌在好氧條件下，利用內碳源過量吸磷并儲存于細胞內，實現廢水中磷由水體轉到微生物體內的轉移，同時污泥中的部分異養菌群進行有機物的降解作用；第一硝化區（603）處理后的廢水進入第一反硝化區（604），污泥中的反硝化菌群利用水中的碳源將第一硝化區（603）生成的硝酸鹽反硝化為氮?dú)馀懦鏊w，實現2級脫氮；第一反硝化區（604）處理后的廢水進入到第二硝化區（605），在好氧條件下，亞硝化菌群及硝化菌群將廢水中的部分氨氮轉化為硝酸鹽或亞硝酸鹽，實現2級脫氨氮作用，同時污泥中的部分異養菌群進行有機物的降解作用；第二硝化區（605）處理后的廢水進入第二反硝化區（606），污泥中的反硝化菌群利用水中的碳源將第二硝化區（605）生成的部分硝酸鹽反硝化為氮?dú)馀懦鏊w，實現3級脫氮；第二反硝化區（606）處理后的廢水進入到第三硝化區（607），在好氧條件下，亞硝化菌群及硝化菌群可以將廢水中的部分氨氮轉化為硝酸鹽或亞硝酸鹽，實現3級脫氨氮作用，同時污泥中的部分異養菌群進行有機物的降解作用；第三硝化區（607）處理后的廢水進入到沉淀區（608），沉淀區（608）內的污泥下沉進入到泥斗內，并回流至第三反硝化區（601），回流污泥量為第三反硝化區（601）進水流量的3‑5倍，上清液經出水口進入到混凝沉淀池（7）。
3.根據權利要求1所述的通用的明膠廢水處理方法，其特征在于，所述的調節池（2）包括第一池體（201）和第二池體（202），第一池體（201）體積大于第二池體（202），第一池體（201）內裝有攪拌裝置（203），第二池體（202）內裝有提升泵（204）和pH自動調節系統，格柵（1）過濾后的廢水在第一池體（201）利用自身酸堿進行中和調節后，進入第二池體（202），經pH自動調節系統檢測廢水pH不是6‑9，進行加藥調節廢水pH=6‑9，隨后廢水經提升泵（204）進入到氣浮池（3）。
4.根據權利要求1所述的通用的明膠廢水處理方法，其特征在于，所述的HADC反應器（4）包括依次相連通的電化學反應區（401）、絮凝反應區（402）及沉淀區（403），氣浮池（3）的出水進入到電化學反應區（401），在通電情況下，有機污染物被氧化降解，部分氨氮被氧化為氮?dú)�、亞硝酸鹽及硝酸鹽，廢水中高價或低價金屬陽離子在陰極得到電子直接被還原為低價陽離子或金屬沉淀，陽極通以直流電后，陽極失去電子，形成金屬陽離子，在絮凝反應區（402）與溶液中的OH‑結合生成高活性的絮凝基團，將廢水中的污染物吸附并在沉淀區（403）共沉而將其去除。
5.根據權利要求1所述的通用的明膠廢水處理方法，其特征在于，所述的流動污泥床（501）的污泥濃度為15000‑25000mg/L，懸浮污泥區（502）的污泥濃度為10000‑15000mg/L，微曝氣固液分離區（503）的污泥濃度為5000‑10000mg/L，廢水在流動污泥床（501）中將難降解大分子有機物轉化成可生物降解小分子有機物，同時去除部分有機物；在懸浮污泥區（502）內進一步去除水中的有機物，在微曝氣固液分離區（503）通過空氣攪動加速污泥回流至流動污泥床（501），處理后的廢水進入HA‑TNP池（6）中。
發明內容
針對上述情況，為克服現有技術之缺陷，本發明之目的就是提供一種通用的明膠廢水處理方法，可有效解決現有明膠廢水處理方法適用面窄，效果差以及抗沖擊力差的問題。
為實現上述目的，本發明解決的技術方案是，一種通用的明膠廢水處理方法，包括以下步驟：A、水質調節：綜合廢水通過格柵，去除廢水中較大的懸浮物、漂浮物、纖維物質和固體顆粒物質，處理后的廢水進入調節池內均勻水質和水量，調節廢水pH=6‑9；B、去除懸浮物及有機污染物：經調節池處理后的廢水進入氣浮池內，在氣浮池內投加20‑100mg/LPAC和1‑3mg/LPAM，去除廢水中懸浮物，處理后的廢水進入HADC反應器，去除廢水中的部分有機污染物及鹽類，同時去除部分氨氮；C、去除有機物：經HADC反應器處理后的廢水進入HA‑UASB池中，向HA‑UASB池中投加具有水解酸化菌、產甲烷菌菌種、亞硝化菌及厭氧氨氧化菌的活性污泥，通過水解酸化作用及產甲烷作用，去除大部分有機物，同時將難降解大分子有機物轉化降解小分子有機物，同時微曝氣固液分離區內的亞硝化菌將氨氮轉化為亞硝酸鹽，亞硝酸鹽回流到流動污泥床和第二反應區域?yàn)閼腋∥勰鄥^(qū)時，與氨氮一起被厭氧氨氧化菌利用產生氮?dú)猓瑢?shí)現部分脫氮；所述的HA‑UASB池是由從下到上的3個反應區域構成，第一反應區域?yàn)橄虏康牧鲃?dòng)污泥床，第二反應區域?yàn)閼腋∥勰鄥^(qū)，第三反應區域?yàn)槲⑵貧夤桃悍蛛x區，微曝氣固液分離區內的三相分離器下部設有微曝氣裝置；D、去除氮磷：HA‑UASB池處理后的廢水進入HA‑TNP池中，去除廢水中的氮和磷，去除氮和磷后的廢水進入混凝沉淀池；E、混凝處理：向混凝沉淀池內投加PAC和PAM，PAC加藥量為20‑50mg/L，PAM加藥量為1‑3mg/L，去除水中懸浮物及殘留的磷酸鹽，處理出水進入回用水池暫存，回用水池內的大部分水回用到廠區內部綠化用水或生產用水，多余水可達標排放；F、污泥處理：氣浮池、HADC反應器、HA‑UASB池、HA‑TNP池和混凝沉淀池的污泥經污泥出口排入污泥濃縮池，在污泥濃縮池內濃縮后，送到脫水機進行脫水，干污泥外運處置。
本發明方法簡單，操作簡單，通用性強，適用于多種原料多種制膠工藝產生的明膠廢水處理，抗沖擊性好，效果好，運行費用低，有顯著的社會和經濟效益。
（發明人：鈕勁濤;金寶丹;彭學輝;馬三貴;趙濤;楊飛龍;畢魁偉;馬航飛;崔大成;張萌）
