公布日：2022.08.23
申請日：2022.06.09
分類號：C02F9/08(2006.01)I;C02F1/32(2006.01)N;C02F1/72(2006.01)N;C02F103/20(2006.01)N
摘要
本發明提出了一種養殖廢水光耦合催化反應處理工藝及處理設備，具體包括以下步驟：S1，對養殖廢水進行預過濾；S2，經過預過濾的養殖廢水進入光耦合反應罐，并與所述光耦合反應罐內的藥劑混合；S3，與所述藥劑混合后的養殖廢水進入光耦合催化反應器，在紫外光的照射下進行催化反應，并形成激發態的有機污染物分子及羥基自由基；S4，養殖廢水重新進入所述光耦合反應罐內進行反應。本發明首次將光耦合催化反應器作為養殖污水生化單元后處理達標的主要工序，可對養殖廢水中的大分子有機物、抗生素、大腸桿菌、蛔蟲卵等致病微生物進行降解和殺滅，降低廢水色度，不產生污泥，省去了污泥處置的費用，能夠達標排放并達到較好的社會效益及環境效益。
權利要求書
1.一種養殖廢水光耦合催化反應處理工藝，其特征在于，具體包括以下步驟：S1，對養殖廢水進行預過濾；S2，經過預過濾的養殖廢水進入光耦合反應罐，并與所述光耦合反應罐內的藥劑混合；S3，與所述藥劑混合后的養殖廢水進入光耦合催化反應器，在紫外光的照射下進行催化反應，并形成激發態的有機污染物分子和羥基自由基；S4，養殖廢水重新進入所述光耦合反應罐內進行持續反應。
2.根據權利要求1所述的養殖廢水光耦合催化反應處理工藝，其特征在于，所述藥劑包括催化劑以及過氧化氫。
3.根據權利要求1所述的養殖廢水光耦合催化反應處理工藝，其特征在于，步驟S1中選用布袋過濾或精密過濾器進行所述預過濾。
4.根據權利要求1所述的養殖廢水光耦合催化反應處理工藝，其特征在于，步驟S3中與所述藥劑混合后的養殖廢水通過循環泵進入所述光耦合催化反應器。
5.根據權利要求1所述的養殖廢水光耦合催化反應處理工藝，其特征在于，步驟S4中養殖廢水在所述光耦合反應罐內的反應時間為2-4h。
6.一種權利要求1至5中任一項所述的養殖廢水光耦合催化反應處理工藝所采用的處理設備，其特征在于，包括依次設置的生化處理單元、預過濾單元、光耦合催化反應器單元以及混凝沉淀單元。
7.根據權利要求6所述的處理設備，其特征在于，所述光耦合催化反應器單元包括光耦合反應罐、光耦合催化反應器、循環泵以及催化反應劑投加系統，所述光耦合反應罐設置有兩個，所述循環泵設置于所述光耦合催化反應器與所述光耦合反應罐之間。
8.根據權利要求7所述的處理設備，其特征在于，所述光耦合反應罐中設置有攪拌裝置，所述攪拌裝置包括驅動件和攪拌桿，所述驅動件固定于所述光耦合反應罐的上端面，所述攪拌桿伸入所述光耦合反應罐中且其端部與所述驅動件相連。
9.根據權利要求7所述的處理設備，其特征在于，所述光耦合催化反應器的下方開設有進水口，所述進水口連接有與所述光耦合反應罐相連的進水管道，所述光耦合催化反應器的上方具有出水口，所述出水口與所述循環泵相連。
10.根據權利要求7所述的處理設備，其特征在于，所述催化反應劑投加系統包括催化劑投加管路和藥劑溶解箱，所述催化劑投加管路一端與所述光耦合反應罐相連，另一端與所述藥劑溶解箱相連，所述藥劑溶解箱內設置有藥劑攪拌裝置。
發明內容
本發明針對目前現有的養殖廢水處理方法會產生較多的固廢污泥和再利用難等問題，提出了一種養殖廢水光耦合催化處理工藝及處理設備。
為實現上述目的，第一方面，本發明首先提出了一種養殖廢水光耦合催化處理工藝，具體包括以下步驟：
S1，對養殖廢水進行預過濾；
S2，經過預過濾的養殖廢水進入光耦合反應罐，并與所述光耦合反應罐內的藥劑混合；
S3，與所述藥劑混合后的養殖廢水進入光耦合催化反應器，在紫外光的照射下進行催化反應，并形成激發態的有機污染物分子和羥基自由基；
S4，養殖廢水重新進入光耦合反應罐內進行持續反應。
優選的，所述藥劑包括催化劑以及過氧化氫。
優選的，步驟S1中選用布袋過濾或精密過濾器進行所述預過濾。
優選的，步驟S3中與所述藥劑混合后的養殖廢水通過循環泵進入所述光耦合催化反應器。
優選的，步驟S4中養殖廢水在所述光耦合反應罐內的反應時間為2-4h。

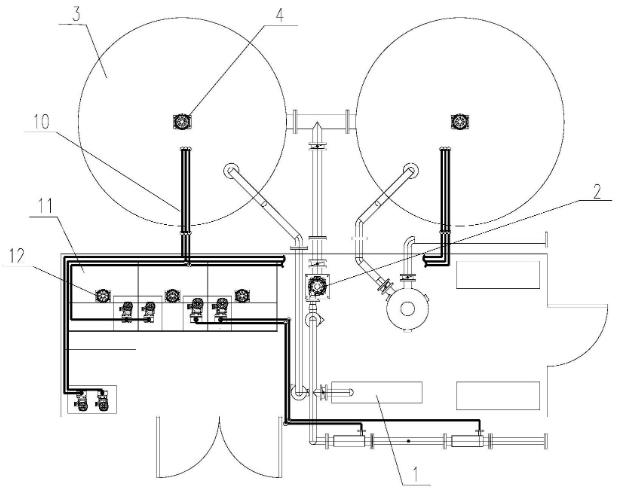

第二方面，本發明還提出了一種上述養殖廢水光耦合催化反應處理工藝所采用的處理設備，包括依次設置的生化處理單元、預過濾單元、光耦合催化反應器單元以及混凝沉淀單元。
優選的，所述光耦合催化反應器單元包括光耦合反應罐、光耦合催化反應器、循環泵以及催化反應劑投加系統，所述光耦合反應罐設置有兩個，所述循環泵設置于所述光耦合催化反應器與所述光耦合反應罐之間。
優選的，所述光耦合反應罐中設置有攪拌裝置，所述攪拌裝置包括驅動件和攪拌桿，所述驅動件固定于所述光耦合反應罐的上端面，所述攪拌桿伸入所述光耦合反應罐中且其端部與所述驅動件相連。
優選的，所述光耦合催化反應器的下方開設有進水口，所述進水口連接有與所述光耦合反應罐相連的進水管道，所述光耦合催化反應器的上方具有出水口，所述出水口與所述循環泵相連。
優選的，所述催化反應劑投加系統包括催化劑投加管路和藥劑溶解箱，所述催化劑投加管路一端與所述光耦合反應罐相連，另一端與所述藥劑溶解箱相連，所述藥劑溶解箱內設置有藥劑攪拌裝置。
本發明的有益效果是：
1)本發明首次將光耦合催化反應器作為養殖污水生化單元后處理達標的主要工序，可無差別對養殖廢水中的大分子有機物、抗生素、大腸桿菌、蛔蟲卵等致病微生物進行降解和殺滅，同時降低廢水的色度，具有多效處理功能及處理徹底的特點，不產生污泥，且不新增污染物，利用本工藝在養殖廢水深度處理環節不產生污泥的特征，省去了深度處理工藝污泥處置的費用，處理后的廢水水質清澈，能夠達標排放，能達到較好的社會效益及環境效益。
（發明人：趙佰紅;張業靜;王磊）
