公布日：2022.08.05
申請日：2022.05.07
分類號：C02F9/10(2006.01)I
摘要
一種酸性廢水循環再利用的方法，涉及廢水循環再利用技術領域，包括將酸性廢水進行壓濾除泥，酸性廢水經過壓濾除泥后，一部分返回系統回用，另一部分進入絕熱蒸發塔，實現酸水的濃縮減排，濃縮后的酸水經過硫化除雜、三效順流蒸發濃縮、氟氯吹脫和氟氯解析塔,經過解析后酸水經壓濾機過濾后或進入混酸槽與硫酸系統生產的98％硫酸混合配置成93％‑93.5％硫酸后外銷或直接用于制酸系統干吸工序補水使用減少新水用量，本發明通過絕熱蒸發系統、硫化除雜系統、三效蒸發濃縮系統、氟氯吹脫系統、稀酸混配系統，實現了酸性廢水的循環利用，有效降低系統運行成本，從源頭上顯著降低了酸性廢水的產生量，大大縮減了危險固廢的產生，環境效益和社會效益明顯。
權利要求書
1.一種酸性廢水循環再利用的方法，其特征在于，包括以下步驟：S1將酸性廢水進行壓濾除泥，酸性廢水經過壓濾除泥后，一部分返回系統回用，另一部分進入絕熱蒸發塔，進入絕熱蒸發塔的部分采用低溫位煙氣絕熱蒸發技術，達到良好的絕熱增濕效果，實現酸水的濃縮減排，壓濾產生酸泥重回火法系統冶煉；S2S1中經絕熱蒸發塔濃縮后的廢酸濃縮至41％后通過循環泵送至硫化除雜系統，經一級硫化反應器、一級濃密機、二級硫化反應器、二級濃密機沉降和壓濾，硫化渣回收，實現重金屬雜質的凈化去除；S3采用三效順流蒸發濃縮對S2中硫化后的稀酸進行蒸發濃縮；S4將S3中蒸發濃縮后得到的廢酸輸送至氟氯吹脫系統，在吹脫塔內熱空氣與稀酸進行氣液交互反應，提高酸水溫度，從而降低氟氯離子的溶解度，在酸性環境下氟氯以氟化氫、氯化氫分子形式自動析出進入氣相，從而將廢酸中的氟、氯離子吹脫至氣相中，最終進入尾氣吸收塔，經過進一步噴淋洗滌吸收后排放；S5將步驟S4中氟氯吹脫后的酸水輸送至氟氯解析塔,解析后酸水經壓濾機過濾后或進入混酸槽與硫酸系統生產的98％硫酸混合配置成93％-
93.5％硫酸后外銷或直接用于制酸系統干吸工序補水使用減少新水用量。
2.根據權利要求1所述的一種酸性廢水循環再利用的方法，其特征在于，所述S3中為防止酸水濃縮過程中強腐蝕、易結晶，采用以酚醛樹脂浸漬石墨為主要材質的設備作為蒸發設備。
3.根據權利要求1所述的一種酸性廢水循環再利用的方法，其特征在于，所述S4中熱空氣熱量來源于S5中稀酸與98％濃酸混合時放出的熱，不使用蒸汽，可節約蒸汽消耗。
4.根據權利要求1所述的一種酸性廢水循環再利用的方法，其特征在于，所述S5中氟氯解析塔采用負壓真空法，將硫酸表面分壓控制在-75kPa至-80kPa。
5.根據權利要求1所述的一種酸性廢水循環再利用的方法，其特征在于，所述S5中解析后酸水經壓濾機過濾后得到的酸與98％的硫酸在混合過程中，會釋放出大量反應熱，控制酸溫為85-120℃，可提高氟氯解析效率。
6.一種酸性廢水循環再利用的系統，其特征在于，包括絕熱蒸發系統、硫化除雜系統、三效蒸發濃縮系統、氟氯吹脫系統和稀酸混配系統，所述絕熱蒸發系統的出口和硫化除雜系統的入口連通，所述硫化除雜系統的出口和三效蒸發濃縮系統的入口連通，所述三效蒸發濃縮系統的出口和氟氯吹脫系統入口連通，所述氟氯吹脫系統的出口和稀酸混配系統的入口連通。
發明內容
本發明的目的在于：為解決背景技術中提出的技術問題，本發明提供一種酸性廢水循環再利用的方法。
本發明為了實現上述目的具體采用以下技術方案：一種酸性廢水循環再利用的方法，包括以下步驟：
S1將酸性廢水進行壓濾除泥，酸性廢水經過壓濾除泥后，一部分返回系統回用，另一部分進入絕熱蒸發塔，進入絕熱蒸發塔的部分采用低溫位煙氣絕熱蒸發技術，達到良好的絕熱增濕效果，實現酸水的濃縮減排，壓濾產生酸泥重回火法系統冶煉；
S2S1中經絕熱蒸發塔濃縮后的廢酸濃縮至41％后后通過循環泵送至硫化除雜系統，經一級硫化反應器、一級濃密機、二級硫化反應器、二級濃密機沉降和壓濾，硫化渣回收，實現重金屬雜質的凈化去除；
S3采用三效順流蒸發濃縮對S2中硫化后的稀酸進行蒸發濃縮；
S4將S3中蒸發濃縮后得到的廢酸輸送至氟氯吹脫系統，在吹脫塔內熱空氣與稀酸進行氣液交互反應，提高酸水溫度，從而降低氟氯離子的溶解度，在酸性環境下氟氯以氟化氫、氯化氫分子形式自動析出進入氣相，從而將廢酸中的氟、氯離子吹脫至氣相中，最終進入尾氣吸收塔，經過進一步噴淋洗滌吸收后排放；
S5將步驟S4中氟氯吹脫后的酸水輸送至氟氯解析塔,解析后酸水經壓濾機過濾后或進入混酸槽與硫酸系統生產的98％硫酸混合配置成93％-93.5％硫酸后外銷或直接用于制酸系統干吸工序補水使用減少新水用量。
進一步地，所述S3中為防止酸水濃縮過程中強腐蝕、易結晶，采用以酚醛樹脂浸漬石墨為主要材質的設備作為蒸發設備。
進一步地，所述S4中熱空氣熱量來源于S5中稀酸與98％濃酸混合時放出的熱，不使用蒸汽，可節約蒸汽消耗。
進一步地，所述S5中氟氯解析塔采用負壓真空法，將硫酸表面分壓控制在-75kPa至-80kPa。
進一步地，所述S5中解析后酸水經壓濾機過濾后得到的酸與98％的硫酸在混合過程中，會釋放出大量反應熱，控制酸溫為85-120℃，可提高氟氯解析效率。

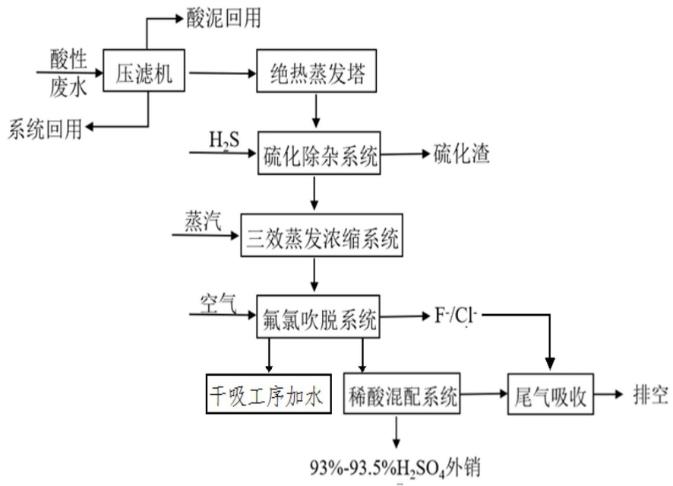

一種酸性廢水循環再利用的系統，包括絕熱蒸發系統、硫化除雜系統、三效蒸發濃縮系統、氟氯吹脫系統和稀酸混配系統，所述絕熱蒸發系統的出口和硫化除雜系統的入口連通，所述硫化除雜系統的出口和三效蒸發濃縮系統的入口連通，所述三效蒸發濃縮系統的出口和氟氯吹脫系統入口連通，所述氟氯吹脫系統的出口和稀酸混配系統的入口連通。
本發明的有益效果：本發明提供的酸性廢水循環再利用的方法，通過絕熱蒸發系統、硫化除雜系統、三效蒸發濃縮系統、氟氯吹脫系統、稀酸混配系統，實現了酸性廢水的循環利用，有效降低系統運行成本，從源頭上顯著降低了酸性廢水的產生量，大大縮減了危險固廢的產生，環境效益和社會效益明顯。
（發明人：姜子燕;葉新軍;彭國華;黃海麗;楊會;侯海明;潘從強）
