公布日：2022.04.29
申請日：2022.02.25
分類號：B01D36/02(2006.01)I;B01D33/11(2006.01)I;B01D33/46(2006.01)I;B01D33/72(2006.01)I
摘要
本發明公開了一種重力旋轉式污水處理裝置和污水處理方法，包括箱體，所述箱體的頂部表面通過螺栓安裝有驅動電機，所述箱體的底部內壁焊接有底座，所述底座的頂部設置有接水桶，所述接水桶的底部內壁設置有集水斗，所述集水斗的頂部設置有旋轉桶。該一種重力旋轉式污水處理裝置和污水處理方法通過設置箱體、旋轉桶和接水桶等，可減小該污水處理設備的占地面積，對污水處理的時間大大縮短，通過設置驅動電機、連接桿和旋轉桶等，能夠快速的分離淤泥雜物和水，提高工作效率，通過設置毛刷、活動板、條狀板和伸縮彈簧等，可防止淤泥將旋轉桶的通孔堵住，避免了因旋轉桶所開設的通孔被淤泥堵住，從而出現過濾效果差等情況發生。
權利要求書

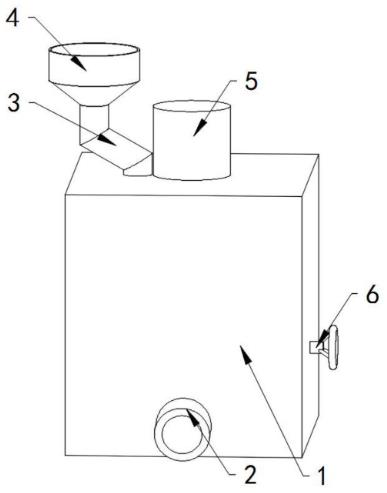

1.一種重力旋轉式污水處理裝置和污水處理方法，包括箱體(1)，其特征在于：所述箱體(1)的頂部表面通過螺栓安裝有驅動電機(5)，所述箱體(1)的底部內壁焊接有底座(8)，所述底座(8)的頂部設置有接水桶(7)，所述接水桶(7)的底部內壁設置有集水斗(18)，所述集水斗(18)的頂部設置有旋轉桶(17)。
2.根據權利要求1所述的一種重力旋轉式污水處理裝置和污水處理方法，其特征在于：所述驅動電機(5)的輸出端設置有聯軸器(9)，所述驅動電機(5)通過聯軸器(9)連接有貫穿并延伸至旋轉桶(17)內的轉軸(15)。
3.根據權利要求2所述的一種重力旋轉式污水處理裝置和污水處理方法，其特征在于：所述轉軸(15)位于旋轉桶(17)內的一側外圈的頂部和底部均勻設置有多個連接桿(16)，所述連接桿(16)遠離轉軸(15)的一端與旋轉桶(17)的內壁焊接。
4.根據權利要求1所述的一種重力旋轉式污水處理裝置和污水處理方法，其特征在于：所述旋轉桶(17)為圓形，且旋轉桶(17)開設有多組通孔，所述旋轉桶(17)的內壁底部均勻焊接有多個固定板(11)。
5.根據權利要求4所述的一種重力旋轉式污水處理裝置和污水處理方法，其特征在于：所述固定板(11)的頂部表面焊接有伸縮彈簧(12)，所述伸縮彈簧(12)遠離固定板(11)頂部表面的一端焊接有活動板(14)，所述活動板(14)靠近旋轉桶(17)內壁的一側設置有毛刷(13)。
6.根據權利要求1所述的一種重力旋轉式污水處理裝置和污水處理方法，其特征在于：所述旋轉桶(17)的底部焊接有貫穿并延伸至集水斗(18)底部的出泥斗(19)，所述出泥斗(19)與集水斗(18)轉動連接。
7.根據權利要求6所述的一種重力旋轉式污水處理裝置和污水處理方法，其特征在于：所述出泥斗(19)的出水端焊接有貫穿并延伸至箱體(1)外側的出泥管(2)，所述出泥管(2)靠近出泥斗(19)的一側設置有閥門(6)，所述出泥管(2)為L形，所述集水斗(18)的一側設置有貫穿并延伸至箱體(1)外側的出水管(20)。
8.根據權利要求1所述的一種重力旋轉式污水處理裝置和污水處理方法，其特征在于：所述箱體(1)的頂部內壁焊接有多個條狀板(10)，所述箱體(1)的頂部一側設置有貫穿并延伸至旋轉桶(17)內的通水管(3)，所述通水管(3)位于箱體(1)頂部的一端設置有進水斗(4)，且進水斗(4)內設置有過濾網。
9.根據權利要求1所述的一種重力旋轉式污水處理裝置和污水處理方法，其特征在于：包括以下方法；S1，首先可將污水倒入進水斗(4)中，此時污水將會通過進水斗(4)中的過濾網將較大顆粒物過濾出來，經過初步過濾的污水進而會通過通水管(3)進入到旋轉桶(17)中，此時可啟動驅動電機(5)，驅動電機(5)的輸出端轉動能夠通過聯軸器(9)帶動轉軸(15)轉動，轉軸(15)轉動進一步能夠帶動連接桿(16)轉動，又因為連接桿(16)的另一端是與旋轉桶(17)的內壁焊接的，從而能夠帶動旋轉桶(17)高速轉動，進而能夠?qū)⑿D(zhuǎn)桶(17)中的污水通過旋轉桶(17)所開設的通孔甩出去，并可將淤泥等留在旋轉桶(17)內；S2，經過旋轉桶(17)的持續轉動，從而可將旋轉桶(17)中的水排出完，并可將淤泥保留在旋轉桶(17)內，由于旋轉桶(17)所開設的通孔較小，從而會出現旋轉桶(17)的通孔將會被堵住，此時，在旋轉桶(17)轉動時，條狀板(10)將會抵住活動板(14)，在旋轉桶(17)持續轉動時，此時活動板(14)在底部所設置的伸縮彈簧(12)的作用下將會向一側傾斜，從而可使得活動板(14)所設置的毛刷(13)對旋轉桶(17)的內壁進行刷洗，從而可將旋轉桶(17)的內壁上的淤泥進行清刷，可防止淤泥將旋轉桶(17)的通孔堵��；S3，在經過旋轉桶(17)將水分離出來時候，分離出來的水將會流入接水桶(7)中，并通過集水斗(18)流入到出水管(20)中，從而可從出水管(20)將水排出，在旋轉桶(17)中的淤泥將會流至出泥斗(19)中，此時可將閥門(6)打開，淤泥可將出泥管(2)中排出。
發明內容
本發明的目的在于針對現有技術的不足之處，提供一種重力旋轉式污水處理裝置和污水處理方法，以解決背景技術中所提出的問題。
為實現上述目的，本發明提供如下技術方案：一種重力旋轉式污水處理裝置和污水處理方法，包括箱體，所述箱體的頂部表面通過螺栓安裝有驅動電機，所述箱體的底部內壁焊接有底座，所述底座的頂部設置有接水桶，所述接水桶的底部內壁設置有集水斗，所述集水斗的頂部設置有旋轉桶。
作為本發明的優選技術方案，所述驅動電機的輸出端設置有聯軸器，所述驅動電機通過聯軸器連接有貫穿并延伸至旋轉桶內的轉軸。
作為本發明的優選技術方案，所述轉軸位于旋轉桶內的一側外圈的頂部和底部均勻設置有多個連接桿，所述連接桿遠離轉軸的一端與旋轉桶的內壁焊接。
作為本發明的優選技術方案，所述旋轉桶為圓形，且旋轉桶開設有多組通孔，所述旋轉桶的內壁底部均勻焊接有多個固定板。
作為本發明的優選技術方案，所述固定板的頂部表面焊接有伸縮彈簧，所述伸縮彈簧遠離固定板頂部表面的一端焊接有活動板，所述活動板靠近旋轉桶內壁的一側設置有毛刷。
作為本發明的優選技術方案，所述旋轉桶的底部焊接有貫穿并延伸至集水斗底部的出泥斗，所述出泥斗與集水斗轉動連接。
作為本發明的優選技術方案，所述出泥斗的出水端焊接有貫穿并延伸至箱體外側的出泥管，所述出泥管靠近出泥斗的一側設置有閥門，所述出泥管為L形，所述集水斗的一側設置有貫穿并延伸至箱體外側的出水管。
作為本發明的優選技術方案，所述箱體的頂部內壁焊接有多個條狀板，所述箱體的頂部一側設置有貫穿并延伸至旋轉桶內的通水管，所述通水管位于箱體頂部的一端設置有進水斗，且進水斗內設置有過濾網。
作為本發明的優選技術方案，包括以下方法；
S1，首先可將污水倒入進水斗中，此時污水將會通過進水斗中的過濾網將較大顆粒物過濾出來，經過初步過濾的污水進而會通過通水管進入到旋轉桶中，此時可啟動驅動電機，驅動電機的輸出端轉動能夠通過聯軸器帶動轉軸轉動，轉軸轉動進一步能夠帶動連接桿轉動，又因為連接桿的另一端是與旋轉桶的內壁焊接的，從而能夠帶動旋轉桶高速轉動，進而能夠?qū)⑿D(zhuǎn)桶中的污水通過旋轉桶所開設的通孔甩出去，并可將淤泥等留在旋轉桶內；
S2，經過旋轉桶的持續轉動，從而可將旋轉桶中的水排出完，并可將淤泥保留在旋轉桶內，由于旋轉桶所開設的通孔較小，從而會出現旋轉桶的通孔將會被堵住，此時，在旋轉桶轉動時，條狀板將會抵住活動板，在旋轉桶持續轉動時，此時活動板在底部所設置的伸縮彈簧的作用下將會向一側傾斜，從而可使得活動板所設置的毛刷對旋轉桶的內壁進行刷洗，從而可將旋轉桶的內壁上的淤泥進行清刷，可防止淤泥將旋轉桶的通孔堵住；
S3，在經過旋轉桶將水分離出來時候，分離出來的水將會流入接水桶中，并通過集水斗流入到出水管中，從而可從出水管將水排出，在旋轉桶中的淤泥將會流至出泥斗中，此時可將閥門打開，淤泥可將出泥管中排出。
與現有技術相比，本發明提供了一種重力旋轉式污水處理裝置和污水處理方法，具備以下有益效果：
1、該一種重力旋轉式污水處理裝置和污水處理方法，通過設置箱體、旋轉桶和接水桶等，可減小該污水處理設備的占地面積，而且不用建造多個土木工程設施，對污水處理的時間將會大大縮短，比較適合排放量較小的工廠或者農場使用；
2、該一種重力旋轉式污水處理裝置和污水處理方法，通過設置驅動電機、連接桿和旋轉桶等，通過旋轉電機可帶動轉軸轉動，轉軸轉動通過連接桿能夠帶動旋轉桶轉動，從而可將旋轉桶的水分離出去，并將淤泥保留在旋轉桶中，能夠快速的分離淤泥雜物和水，不用長時間的沉淀分離淤泥雜物，從而可提高工作效率。
3、該一種重力旋轉式污水處理裝置和污水處理方法，通過設置毛刷、活動板、條狀板和伸縮彈簧等，在旋轉桶轉動時，條狀板將會抵住活動板，在旋轉桶持續轉動時，此時活動板在底部所設置的伸縮彈簧的作用下將會向一側傾斜，從而可使得活動板所設置的毛刷可對旋轉桶的內壁進行刷洗，從而可將旋轉桶的內壁上的淤泥進行清刷，可防止淤泥將旋轉桶的通孔堵住，避免了因旋轉桶所開設的通孔被淤泥堵住，從而出現過濾效果差等情況發生。
（發明人：雷俊俠;程維來;李波;李博群;何紅軍;于鋒;周特）
