公布日：2022.07.12
申請日：2022.03.15
分類號：C02F3/30(2006.01)I;C02F1/20(2006.01)I
摘要
本發明公開了一種一體化AAO污水凈化設備，本發明涉及污水凈化設備技術領域，包括凈化箱，所述凈化箱的底部外側設置有底座，所述凈化箱內橫向間隔設置有第一隔板、第二隔板、第三隔板和第四隔板，所述第一隔板和第二隔板之間設置有攪拌組件，所述第二隔板和第三隔板之間設置有推液組件，所述第三隔板和第四隔板之間設置有送氧管，所述第二隔板的兩側連通設置有第一回流管，所述第三隔板的兩側連通設置有第二回流管；所述第一回流管和第二回流管上均設置有氣液分離組件，所述氣液分離組件用于對第一回流管和第二回流管內的氣液進行分離。本發明通過設置氣液分離組件，用于對第一回流管和第二回流管內的氣液進行分離，從而有效的解決了現有技術中循環混合液中溶解氧濃度過高對缺氧反應器的干擾的問題。
權利要求書

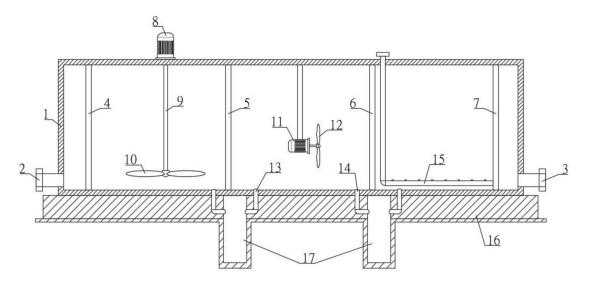

1.一種一體化AAO污水凈化設備，包括凈化箱(1)，所述凈化箱(1)的底部外側設置有底座(16)，所述凈化箱(1)內橫向間隔設置有第一隔板(4)、第二隔板(5)、第三隔板(6)和第四隔板(7)，所述第一隔板(4)和第二隔板(5)之間設置有攪拌組件，所述第二隔板(5)和第三隔板(6)之間設置有推液組件，所述第三隔板(6)和第四隔板(7)之間設置有送氧管(15)，所述第二隔板(5)的兩側連通設置有第一回流管(13)，所述第三隔板(6)的兩側連通設置有第二回流管(14)，其特征在于：所述第一回流管(13)和第二回流管(14)上均設置有氣液分離組件，所述氣液分離組件用于對第一回流管(13)和第二回流管(14)內的氣液進行分離。
2.根據權利要求1所述的一種一體化AAO污水凈化設備，其特征在于，所述攪拌組件由第一電機(8)、轉軸(9)和攪拌葉(10)構成，所述第一電機(8)豎直安裝在凈化箱(1)上，所述第一電機(8)的輸出端安裝有轉軸(9)，所述轉軸(9)上設置有多個攪拌葉(10)。
3.根據權利要求1所述的一種一體化AAO污水凈化設備，其特征在于，所述推液組件由第二電機(11)和渦輪(12)構成，所述第二電機(11)水平安裝在凈化箱(1)上，所述渦輪(12)與第二電機(11)軸連接。
4.根據權利要求1所述的一種一體化AAO污水凈化設備，其特征在于，所述氣液分離組件包括底殼(17)，所述底殼(17)中空，所述底殼(17)內對稱設置有兩個輸送輪(20)，兩個輸送輪(20)上共同套設有輸送帶(18)，所述輸送帶(18)的外表面等距離垂直設置有推液板(19)，所述推液板(19)與底殼(17)的內壁相貼；所述推液板(19)中空，且推液板(19)上設置有與外界連通的進氣孔(23)，所述輸送帶(18)上開設有通孔(22)，且通孔(22)與推液板(19)內部連通的通孔(22)，所述輸送帶(18)圍成的空間內設置有機殼(21)，所述機殼(21)內設置有抽氣組件。
5.根據權利要求4所述的一種一體化AAO污水凈化設備，其特征在于，所述底殼(17)內部?jī)蓚?cè)空間分別定義為進液測和出液側；所述進氣孔(23)位于進液側推液板(19)的底部，當所述推液板(19)運動至位于出液側時，所述進氣孔(23)位于上側；所述機殼(21)采用半開式結構，所述機殼(21)的開口處位于進液側，所述推液板(19)運動至進液測時，所述機殼(21)、通孔(22)、推液板(19)和進氣孔(23)連通；所述推液板(19)運動至出液側時，所述機殼(21)遮擋通孔(22)。
6.根據權利要求4所述的一種一體化AAO污水凈化設備，其特征在于，所述抽氣組件包括光桿(24)、集氣罩(25)、軟管(26)、抽風機和往復驅動機構；所述光桿(24)豎直焊接在機殼(21)內壁上，所述集氣罩(25)滑動在光桿(24)上，所述集氣罩(25)通過軟管(26)與抽風機進氣端連通；所述往復驅動機構安裝座機殼(21)內壁上，所述往復驅動機構與集氣罩(25)連接并驅動其上下往復運動。
7.根據權利要求6所述的一種一體化AAO污水凈化設備，其特征在于，所述往復驅動機構由第三電機(271)、不完全齒輪(272)、連桿(273)、連接塊(274)、齒條(275)、傳動帶(276)、傳動輪(277)和伸縮桿(278)；所述不完全齒輪(272)的數量為兩個且對稱設置在機殼(21)上，所述齒條(275)位于兩個不完全齒輪(272)之間且不同時與二者嚙合，所述齒條(275)的一側通過伸縮桿(278)與機殼(21)內壁連接，所述齒條(275)的另一側通過連接塊(274)與連桿(273)軸連接，連桿(273)與集氣罩(25)軸連接，兩個所述不完全齒輪(272)之間通過傳動輪(277)和傳動帶(276)連接，所述第三電機(271)安裝在機殼(21)上且其與其中一個不完全齒輪(272)鍵連接。
發明內容
本發明的目的是為了解決上述的問題，而提出的一種一體化AAO污水凈化設備。
為了實現上述目的，本發明采用了如下技術方案：
一種一體化AA污水凈化設備，包括凈化箱，所述凈化箱的底部外側設置有底座，所述凈化箱內橫向間隔設置有第一隔板、第二隔板、第三隔板和第四隔板，所述第一隔板和第二隔板之間設置有攪拌組件，所述第二隔板和第三隔板之間設置有推液組件，所述第三隔板和第四隔板之間設置有送氧管，所述第二隔板的兩側連通設置有第一回流管，所述第三隔板的兩側連通設置有第二回流管；
所述第一回流管和第二回流管上均設置有氣液分離組件，所述氣液分離組件用于對第一回流管和第二回流管內的氣液進行分離。
可選地，所述攪拌組件由第一電機、轉軸和攪拌葉構成，所述第一電機豎直安裝在凈化箱上，所述第一電機的輸出端安裝有轉軸，所述轉軸上設置有多個攪拌葉。
可選地，所述推液組件由第二電機和渦輪構成，所述第二電機水平安裝在凈化箱上，所述渦輪與第二電機軸連接。
可選地，所述氣液分離組件包括底殼，所述底殼中空，所述底殼內對稱設置有兩個輸送輪，兩個輸送輪上共同套設有輸送帶，所述輸送帶的外表面等距離垂直設置有推液板，所述推液板與底殼的內壁相貼；
所述推液板中空，且推液板上設置有與外界連通的進氣孔，所述輸送帶上開設有通孔，且通孔與推液板內部連通的通孔，所述輸送帶圍成的空間內設置有機殼，所述機殼內設置有抽氣組件。
可選地，所述底殼內部?jī)蓚?cè)空間分別定義為進液測和出液側；
所述進氣孔位于進液側推液板的底部，當所述推液板運動至位于出液側時，所述進氣孔位于上側；
所述機殼采用半開式結構，所述機殼的開口處位于進液側，所述推液板運動至進液測時，所述機殼、通孔、推液板和進氣孔連通；所述推液板運動至出液側時，所述機殼遮擋通孔。
可選地，所述抽氣組件包括光桿、集氣罩、軟管、抽風機和往復驅動機構；
所述光桿豎直焊接在機殼內壁上，所述集氣罩滑動在光桿上，所述集氣罩通過軟管與抽風機進氣端連通；
所述往復驅動機構安裝座機殼內壁上，所述往復驅動機構與集氣罩連接并驅動其上下往復運動。
可選地，所述往復驅動機構由第三電機、不完全齒輪、連桿、連接塊、齒條、傳動帶、傳動輪和伸縮桿；
所述不完全齒輪的數量為兩個且對稱設置在機殼上，所述齒條位于兩個不完全齒輪之間且不同時與二者嚙合，所述齒條的一側通過伸縮桿與機殼內壁連接，所述齒條的另一側通過連接塊與連桿軸連接，兩個所述不完全齒輪之間通過傳動輪和傳動帶連接，所述第三電機安裝在機殼上且其與其中一個不完全齒輪鍵連接。
本發明相比現有技術，具備以下優點：
本發明通過設置氣液分離組件，用于對第一回流管和第二回流管內的氣液進行分離，從而有效的解決了現有技術中循環混合液中溶解氧濃度過高對缺氧反應器的干擾的問題。
本發明通過推液板式送液、抽氣二合一式設計，一方面通過主動推液，增加循環混合液的流動效率，另一方面可以對好氧段液體進入缺氧段的回流處進行定向抽氣，針對性更強。
本發明通過設置機殼和出氣孔位置的配合，當推液板運動至位于出液側時，進氣孔位于上側；機殼采用半開式結構，機殼的開口處位于進液側，推液板運動至進液測時，機殼、通孔、推液板和進氣孔連通，從而可以進氣、或者進入少量的液體；推液板運動至出液側時，機殼遮擋通孔，此時出氣孔朝上，可以避免液體進入。
（發明人：賈俊;查宏偉;石臺;韓宜林）
