公布日：2022.05.31
申請日：2022.02.28
分類號：B01D35/12(2006.01)I;B01D29/70(2006.01)I;B01D29/64(2006.01)I
摘要
本發明公開了一種電鍍廢水初步過濾裝置，包括過濾箱、濾板單元與剔除機構，所述過濾箱的內部開設有一個上下貫穿的孔，所述濾板單元呈水平的設置在過濾箱的內部，且濾板單元能夠左右移動，濾板單元的數量為兩個，濾板單元的表面開設有若干個均勻的過濾孔，所述剔除機構包括能夠上下移動的轉動輥，所述轉動輥在上下移動的過程中還能圍繞其軸線轉動，所述轉動輥的表面呈圓形陣列的固接有固定齒，固定齒之間的弧長與過濾孔之間的間距相同。在本發明實施過程中，能夠?qū)U水進行過濾，以去除其內的顆粒型雜質，保證后續廢水處理的正常進行，而且濾板單元的數量為兩個，其能夠交替使用，保證了廢水能夠連續不間斷的過濾。
權利要求書

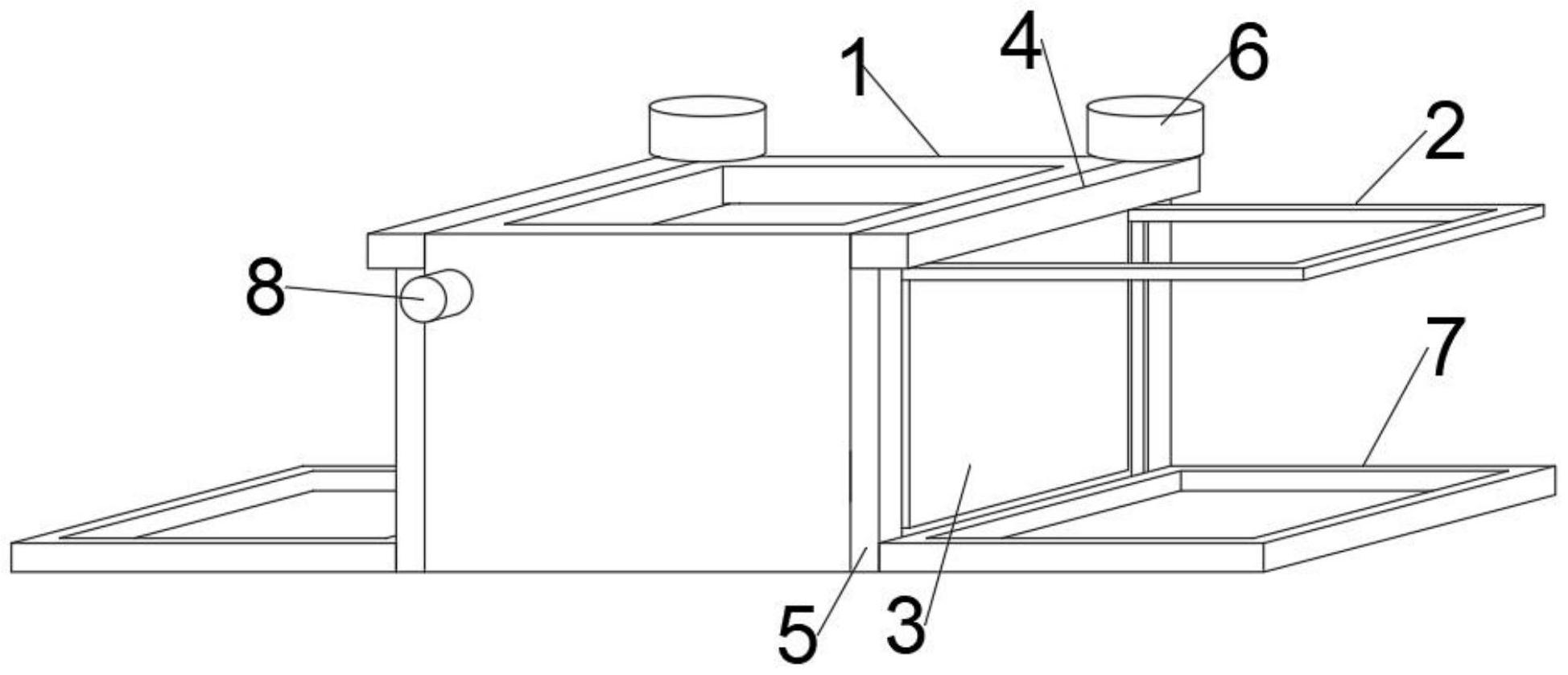

1.一種電鍍廢水初步過濾裝置，其特征在于：包括過濾箱(1)、濾板單元(3)與剔除機構，所述過濾箱(1)的內部開設有一個上下貫穿的孔，所述濾板單元(3)呈水平的設置在過濾箱(1)的內部，且濾板單元(3)能夠左右移動，濾板單元(3)的數量為兩個，濾板單元(3)的表面開設有若干個均勻的過濾孔，所述剔除機構包括能夠上下移動的轉動輥(19)，所述轉動輥(19)在上下移動的過程中還能圍繞其軸線轉動，所述轉動輥(19)的表面呈圓形陣列的固接有固定齒(20)，固定齒(20)之間的弧長與過濾孔之間的間距相同。
2.根據權利要求1所述的一種電鍍廢水初步過濾裝置，其特征在于：所述過濾箱(1)的側壁上開設有滑動孔，在過濾箱(1)的內壁上開設有第二滑槽(11)，滑動孔與第二滑槽(11)相連通，且滑動孔內設置有固定框(2)，固定框(2)能夠在滑動孔、第二滑槽(11)內滑動，所述濾板單元(3)位于固定框(2)內，且濾板單元(3)能夠在固定框(2)內轉動。
3.根據權利要求2所述的一種電鍍廢水初步過濾裝置，其特征在于：所述固定框(2)上具有通孔(12)，所述濾板單元(3)通過鉸軸(15)安裝在通孔(12)內。
4.根據權利要求2所述的一種電鍍廢水初步過濾裝置，其特征在于：所述過濾箱(1)的側面固接有第二電機(8)，第二電機(8)的輸出端能夠自由轉動，且在第二電機(8)的輸出端上固接有齒輪(14)，所述固定框(2)的表面設置有齒條(13)，齒輪(14)與齒條(13)配合，以使得第二電機(8)轉動時，所述固定框(2)能夠左右滑動。
5.根據權利要求1所述的一種電鍍廢水初步過濾裝置，其特征在于：所述剔除機構還包括絲杠(10)與豎桿(16)，所述轉動輥(19)位于所述絲杠(10)與豎桿(16)之間，所述轉動輥(19)與所述絲杠(10)之間螺紋連接，所述轉動輥(19)套在豎桿(16)表面，所述絲杠(10)的上端設置有第一電機(6)，第一電機(6)能夠帶動絲杠(10)轉動。
6.根據權利要求5所述的一種電鍍廢水初步過濾裝置，其特征在于：所述轉動輥(19)的一端連接有螺母(17)，其另一端連接有套塊(18)，螺母(17)套在絲杠(10)外并與絲杠(10)螺紋連接，所述轉動輥(19)的兩端分別開設有卡槽(21)，所述螺母(17)與套塊(18)上均固接有卡塊(22)，卡塊(22)能夠插入到卡槽(21)內，且卡塊(22)與卡槽(21)均呈圓柱形。
7.根據權利要求6所述的一種電鍍廢水初步過濾裝置，其特征在于：所述過濾箱(1)的兩側均固接有固定架(4)與兩個側框(5)，所述固定架(4)安裝在過濾箱(1)的側面靠近上端的位置，所述側框(5)固接在固定架(4)的下端，所述第一電機(6)安裝在固定架(4)的上端，所述絲杠(10)與豎桿(16)分別位于兩個側框(5)內。
8.根據權利要求7所述的一種電鍍廢水初步過濾裝置，其特征在于：所述側框(5)的內部均開設有豎直的第一滑槽(9)，所述螺母(17)與套塊(18)分別位于與之對應的第一滑槽(9)內，以使得絲杠(10)轉動時，所述螺母(17)能夠上下移動。
9.根據權利要求1所述的一種電鍍廢水初步過濾裝置，其特征在于：所述過濾箱(1)的兩側還固接有收納架(7)，收納架(7)呈上端開口的盒裝結構。
發明內容
針對上述情況，為克服現有技術的缺陷，本發明提供一種電鍍廢水初步過濾裝置，有效的解決了背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種電鍍廢水初步過濾裝置，包括過濾箱、濾板單元與剔除機構，
所述過濾箱的內部開設有一個上下貫穿的孔，
所述濾板單元呈水平的設置在過濾箱的內部，且濾板單元能夠左右移動，濾板單元的數量為兩個，濾板單元的表面開設有若干個均勻的過濾孔，
所述剔除機構包括能夠上下移動的轉動輥，所述轉動輥在上下移動的過程中還能圍繞其軸線轉動，所述轉動輥的表面呈圓形陣列的固接有固定齒，固定齒之間的弧長與過濾孔之間的間距相同。
進一步的，所述過濾箱的側壁上開設有滑動孔，在過濾箱的內壁上開設有第二滑槽，滑動孔與第二滑槽相連通，且滑動孔內設置有固定框，固定框能夠在滑動孔、第二滑槽內滑動，所述濾板單元位于固定框內，且濾板單元能夠在固定框內轉動。
進一步的，所述固定框上具有通孔，所述濾板單元通過鉸軸安裝在通孔內。
進一步的，所述過濾箱的側面固接有第二電機，第二電機的輸出端能夠自由轉動，且在第二電機的輸出端上固接有齒輪，所述固定框的表面設置有齒條，齒輪與齒條配合，以使得第二電機轉動時，所述固定框能夠左右滑動。
進一步的，所述剔除機構還包括絲杠與豎桿，所述轉動輥位于所述絲杠與豎桿之間，所述轉動輥與所述絲杠之間螺紋連接，所述轉動輥套在豎桿表面，所述絲杠的上端設置有第一電機，第一電機能夠帶動絲杠轉動。
進一步的，所述轉動輥的一端連接有螺母，其另一端連接有套塊，螺母套在絲杠外并與絲杠螺紋連接，所述轉動輥的兩端分別開設有卡槽，所述螺母與套塊上均固接有卡塊，卡塊能夠插入到卡槽內，且卡塊與卡槽均呈圓柱形。
進一步的，所述過濾箱的兩側均固接有固定架與兩個側框，所述固定架安裝在過濾箱的側面靠近上端的位置，所述側框固接在固定架的下端，所述第一電機安裝在固定架的上端，所述絲杠與豎桿分別位于兩個側框內。
進一步的，所述側框的內部均開設有豎直的第一滑槽，所述螺母與套塊分別位于與之對應的第一滑槽內，以使得絲杠轉動時，所述螺母能夠上下移動。
進一步的，所述過濾箱的兩側還固接有收納架，收納架呈上端開口的盒裝結構。
與現有技術相比，本發明的有益效果是：
1)、本發明使用的時候，用戶將電鍍廢水由過濾箱的一端通入，電鍍廢水穿過過濾箱后流動過濾箱外。在電鍍廢水流經過濾箱的時候，過濾單元為濾網結構，其能夠?qū)U水進行過濾，以去除其內的顆粒型雜質，保證后續廢水處理的正常進行，而且濾板單元的數量為兩個，其能夠交替使用，保證了廢水能夠連續不間斷的過濾。當其中一個濾板單元上的積留的雜質過多時，其能夠滑動到過濾箱的一側，另一個濾板單元能夠進入到過濾箱內，進而繼續對通過過濾箱的廢水進行過濾，而移動至過濾箱一側的濾板單元能夠轉動而垂落，此時其表面的顆粒型雜質能夠滾落，進而保證了濾板單元再次使用時，其表面能夠出于整潔的狀態；
2)、通過設置有兩個濾板單元，能夠在本裝置使用的時候，使得兩個濾板單元交替使用，進而使得本裝置能夠連續不間斷的進行使用；
3)、固定齒與過濾孔配合形成一個行走單元，即固定齒剛好能夠插入到過濾孔內，不僅能夠?qū)⑦^濾孔內的雜質進行排出，通過固定齒插入到過濾孔內的方式，將卡在過濾孔內的雜質排出，還能使得過濾孔的內壁對固定齒進行撥動，進而使得轉動輥轉動；
4)、通過設置有第一電機、絲杠、螺母、套塊與豎桿，能夠在本裝置使用的過程中，當?shù)谝浑姍C(jī)轉動的時候，絲杠能夠隨之轉動，進而使得絲杠帶動螺母移動，即此時轉動輥能夠上下移動，套塊與豎桿的配合使用，能夠保證轉動輥始終能夠保持水平的角度，而螺母與第一滑槽配合，使得螺母不能夠轉動，進而在絲杠轉動的時候，螺母能夠上下移動，且為了滿足螺母不能轉動的功能，螺母的外形可以設置成矩形的；
5)、通過設置有第二電機、齒輪與齒條，能夠在其中一個濾板單元上的雜質積累到一定量的時候，用戶使得第二電機運行，從而使得齒輪轉動，進而使得齒輪與齒條配合，以帶動固定框在水平方向上滑動，進而使得濾板單元能夠交替進行使用，而且當固定框移動的時候，其上垂落的濾板單元能夠與過濾箱的側壁相接觸，進而使得濾板單元能夠轉動至水平位置而進入到過濾箱的內部。
（發明人：匡優新;匡秀江）
