公布日：2022.06.14

申請日：2022.04.24

分類號：C02F9/04(2006.01)I;C02F1/78(2006.01)N;C02F1/52(2006.01)N;C02F1/28(2006.01)N;C02F1/00(2006.01)N

摘要

本發明公開了一種污水一體化處理裝置，包括機身本體和支撐腿，所述機身本體內部兩側表面頂端位置固定連接有安裝板，所述安裝板底部表面位置均勻設有若干組分離箱。本發明中，采用了處理箱，在實際使用過程中，當污水進行擠壓完成之后，產生的有機雜質會落入到處理箱內部，通過處理箱內部的粉碎扇葉攪拌可以對有機雜質進行粉碎打散，并且在處理的時候會依次通過電熱板進行烘干殺菌作業、臭氧噴頭噴出臭氧氣體再次對雜質進行消毒殺菌作業，最后雜質通過活性炭吸附板將產生的異味進行最終的吸附，此時有機雜質經過一系列的處理已經變成干燥無異味的有機粉末，這時候可以將有機粉末當成化肥進行使用，提高裝置的經濟效益，具有有機物制肥的優點。

權利要求書

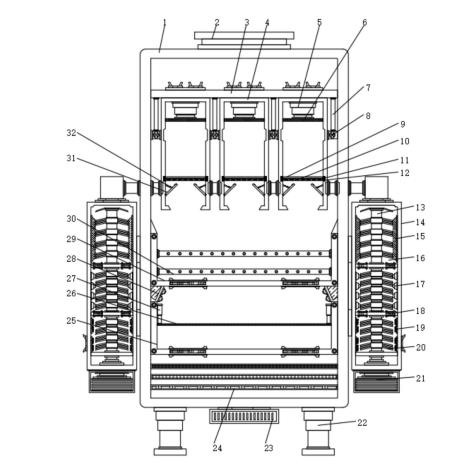

1.一種污水一體化處理裝置，包括機身本體(1)和支撐腿(22)，其特征在于，所述機身本體(1)內部兩側表面頂端位置固定連接有安裝板(3)，所述安裝板(3)底部表面位置均勻設有若干組分離箱(4)，所述分離箱(4)兩側表面頂端位置對稱設有輸送管(7)，所述輸送管(7)一端位置安裝有電動閥(8)，所述輸送管(7)另一端位置與安裝板(3)連接，所述分離箱(4)內部頂端表面中間位置固定安裝有防水液壓桿(5)，所述防水液壓桿(5)底部表面位置固定安裝有密封擠壓板(6)，所述密封擠壓板(6)下方位于分離箱(4)內部兩側表面底部位置通過電動轉軸(12)轉動連接有承載環(9)，所述承載環(9)內部中間位置設有濾網(10)，所述濾網(10)底部表面位置抵接有若干組防水振動電機(11)，所述承載環(9)下方位于分離箱(4)內部兩側表面底端位置對稱轉動連接有密封板(31)，所述密封板(31)表面位置滑動連接有電動拉桿(32)，所述密封板(31)一端位于分離箱(4)底部表面位置通過管道連接有處理箱(14)。

2.根據權利要求1所述的一種污水一體化處理裝置，其特征在于，所述處理箱(14)內部設有若干組電動閥門板(18)，所述電動閥門板(18)之間位于處理箱(14)內部位置設有若干組處理腔(16)，所述處理腔(16)兩側位于處理箱(14)內部表面位置依次設有電熱板(15)、臭氧噴頭(17)以及活性炭吸附板(19)，所述處理腔(16)內部中間位置設有攪拌槳(13)，所述攪拌槳(13)一端貫穿處理箱(14)一側與驅動電機(21)連接，所述攪拌槳(13)外周均勻設有若干組粉碎扇葉(20)。

3.根據權利要求1所述的一種污水一體化處理裝置，其特征在于，所述分離箱(4)下方位于機身本體(1)內部位置設有消毒箱(29)，所述消毒箱(29)內部中間位置均勻設有若干組臭氧管(30)。

4.根據權利要求3所述的一種污水一體化處理裝置，其特征在于，所述消毒箱(29)底部兩側表面位置對稱傾斜抵接有凝絮劑播撒器(28)，所述凝絮劑播撒器(28)底部表面位置固定安裝有沉淀箱(25)，所述沉淀箱(25)內部兩側表面頂部位置對稱安裝有防水電動伸縮桿(27)，所述防水電動伸縮桿(27)底部表面位置固定安裝有濾布(26)。

5.根據權利要求4所述的一種污水一體化處理裝置，其特征在于，所述消毒箱(29)下方位于機身本體(1)內部兩側表面底端位置均勻設有若干組過濾板(24)。

6.根據權利要求1所述的一種污水一體化處理裝置，其特征在于，所述機身本體(1)頂部表面中間位置固定安裝有進料口(2)，所述安裝板(3)表面位置設有供污水流入輸送管(7)所使用的通道。

7.根據權利要求1所述的一種污水一體化處理裝置，其特征在于，所述機身本體(1)底部兩側表面位置對稱安裝有支撐腿(22)。

8.根據權利要求1所述的一種污水一體化處理裝置，其特征在于，所述機身本體(1)底部表面中間位置固定安裝有臭氧生成器(23)，所述臭氧生成器(23)一端貫穿機身本體(1)一側通過管道與臭氧噴頭(17)以及臭氧管(30)連接。

發明內容

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種污水一體化處理裝置。

為了實現上述目的，本發明采用了如下技術方案：一種污水一體化處理裝置，包括機身本體和支撐腿，所述機身本體內部兩側表面頂端位置固定連接有安裝板，所述安裝板底部表面位置均勻設有若干組分離箱，所述分離箱兩側表面頂端位置對稱設有輸送管，所述輸送管一端位置安裝有電動閥，所述輸送管另一端位置與安裝板連接，所述分離箱內部頂端表面中間位置固定安裝有防水液壓桿，所述防水液壓桿底部表面位置固定安裝有密封擠壓板，所述密封擠壓板下方位于分離箱內部兩側表面底部位置通過電動轉軸轉動連接有承載環，所述承載環內部中間位置設有濾網，所述濾網底部表面位置抵接有若干組防水振動電機，所述承載環下方位于分離箱內部兩側表面底端位置對稱轉動連接有密封板，所述密封板表面位置滑動連接有電動拉桿，所述密封板一端位于分離箱底部表面位置通過管道連接有處理箱。

作為上述技術方案的進一步描述：

所述處理箱內部設有若干組電動閥門板，所述電動閥門板之間位于處理箱內部位置設有若干組處理腔，所述處理腔兩側位于處理箱內部表面位置依次設有電熱板、臭氧噴頭以及活性炭吸附板，所述處理腔內部中間位置設有攪拌槳，所述攪拌槳一端貫穿處理箱一側與驅動電機連接，所述攪拌槳外周均勻設有若干組粉碎扇葉。

作為上述技術方案的進一步描述：

所述分離箱下方位于機身本體內部位置設有消毒箱，所述消毒箱內部中間位置均勻設有若干組臭氧管。

作為上述技術方案的進一步描述：

所述消毒箱底部兩側表面位置對稱傾斜抵接有凝絮劑播撒器，所述凝絮劑播撒器底部表面位置固定安裝有沉淀箱，所述沉淀箱內部兩側表面頂部位置對稱安裝有防水電動伸縮桿，所述防水電動伸縮桿底部表面位置固定安裝有濾布。

作為上述技術方案的進一步描述：

所述消毒箱下方位于機身本體內部兩側表面底端位置均勻設有若干組過濾板。

作為上述技術方案的進一步描述：

所述機身本體頂部表面中間位置固定安裝有進料口，所述安裝板表面位置設有供污水流入輸送管所使用的通道。

作為上述技術方案的進一步描述：

所述機身本體底部兩側表面位置對稱安裝有支撐腿。

作為上述技術方案的進一步描述：

所述機身本體底部表面中間位置固定安裝有臭氧生成器，所述臭氧生成器一端貫穿機身本體一側通過管道與臭氧噴頭以及臭氧管連接。

與現有技術相比，本發明的有益效果是；

1、本發明中，采用了處理箱，在實際使用過程中，當污水進行擠壓完成之后，產生的有機雜質會落入到處理箱內部，通過處理箱內部的粉碎扇葉攪拌可以對有機雜質進行粉碎打散，并且在處理的時候會依次通過電熱板進行烘干殺菌作業、臭氧噴頭噴出臭氧氣體再次對雜質進行消毒殺菌作業，最后雜質通過活性炭吸附板將產生的異味進行最終的吸附，此時有機雜質經過一系列的處理已經變成干燥無異味的有機粉末，這時候可以將有機粉末當成化肥進行使用，提高裝置的經濟效益，具有有機物制肥的優點。

2、本發明中，采用了分離箱、處理箱、消毒箱、沉淀箱，在實際使用過程中，污水通過分離箱可以實現水分與雜質進行分離作業，然后分離出來的雜質會沿著處理箱進行有機雜質的處理，然后排出的廢水會繼續沿著消毒箱以及沉淀箱進行消毒沉淀除異味的作業，實現對水分以及固體雙重的處理，豐富了對污水的處理形式，具有污水處理多樣化的優點。

3、本發明中，采用了消毒箱、沉淀箱，在實際使用過程中，污水被擠出之后，會下落到消毒箱內部，通過臭氧管噴出的臭氧氣體可以對消毒箱內部的污水進行消毒殺菌除異味的處理，當污水通過消毒箱進行消毒作業之后會下落到沉淀箱內部，此時沉淀箱上方的凝絮劑播撒器會噴出凝絮劑，通過凝絮劑的吸附可以將污水中的雜質以及顆粒進行吸附并產生凝絮物，接著通過防水電動伸縮桿的收縮會帶動濾布上移，此時濾布會將凝絮物一并帶走，方便后續對凝絮物以及水分的處理作業。

（發明人：鐘天長;鐘永新;賴春露;鐘金榮）
