公布日：2022.05.20
申請日：2020.11.20
分類號：C02F1/22(2006.01)I;C01D5/00(2006.01)I
摘要

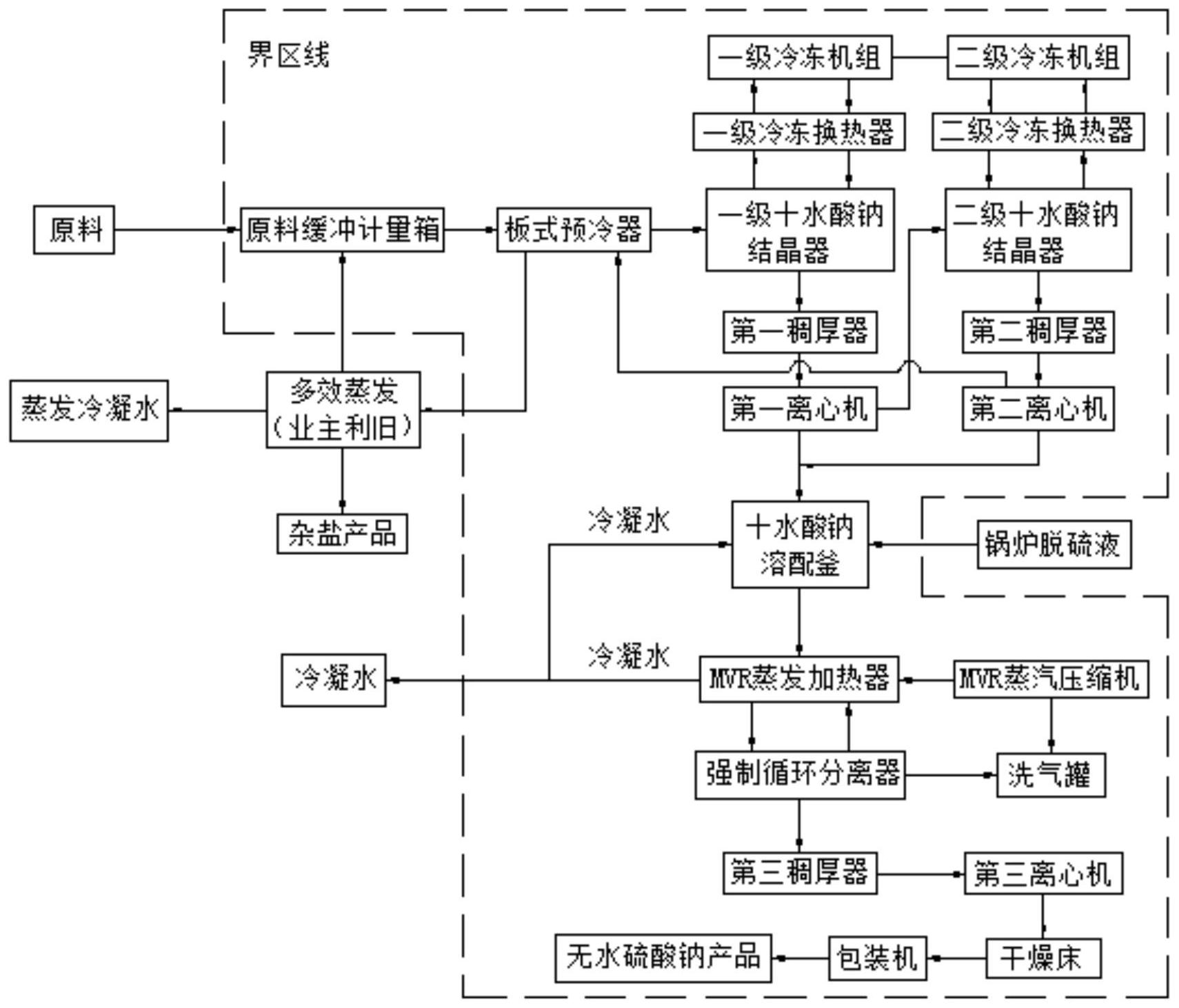

本發明公開了一種高鹽廢水鹽硝分離工藝，包括如下步驟：S1：原料通過板式預冷器降溫至10℃，實現鹽硝分離；S2：芒硝通過兩級冷凍系統的結晶器充分結晶，通過稠厚器、離心機，過濾母液回流至板式預冷器，結晶經過MVR系統技術處理，進入第三稠厚器、第三離心機、干燥床、包裝機，生成純度≥98％無水硫酸鈉產品。本發明的兩級冷凍系統減緩了結晶器的結硝，分級冷凍，析硝過程長，析出的十水硫酸鈉顆粒大，易于固液分離；本發明采用MVR技術，提高了熱效率，減小了占地面積，工業鹽純度高。
權利要求書
1.一種高鹽廢水鹽硝分離工藝，其特征在于：包括如下步驟：S1：原料通過板式預冷器降溫至10℃，實現鹽硝分離；S2：芒硝通過兩級冷凍系統的結晶器充分結晶，通過稠厚器、離心機，過濾母液回流至板式預冷器，結晶經過MVR系統技術處理，進入第三稠厚器、第三離心機、干燥床、包裝機，生成純度≥98％無水硫酸鈉產品。
2.根據權利要求1所述的一種高鹽廢水鹽硝分離工藝，其特征在于：所述兩級冷凍系統包括一級冷凍系統和二級冷凍系統，所述結晶器包括一級十水酸鈉結晶器和二級十水酸鈉結晶器，所述稠厚器包括一級稠厚器和二級稠厚器，所述離心機包括一級離心機和二級離心機，所述一級冷凍系統包括依次連接的一級冷凍機組、一級冷凍換熱器和一級十水酸鈉結晶器，所述二級冷凍系統包括二級冷凍機組、二級冷凍換熱器和二級十水酸鈉結晶器。
3.根據權利要求2所述的一種高鹽廢水鹽硝分離工藝，其特征在于：所述一級冷凍系統的冷凍溫度為0-5℃，冷凍液循環到一級十水酸鈉結晶器中結晶，物料通過一級稠厚器、一級離心機分離，母液進入二級冷凍系統，二級冷凍系統的工藝與一級冷凍系統一致，二級離心機分離的母液回到板式預冷器，冷凍溫度為-5-0℃。
4.根據權利要求2所述的一種高鹽廢水鹽硝分離工藝，其特征在于：所述一級十水酸鈉結晶器和二級十水酸鈉結晶器均由母液循環式結晶器、外掛式冷卻器及軸流循環泵組成，外掛式冷卻器同時運行，可進行無閥切換，同時輔以物料周轉泵和槽罐；所述母液循環式結晶器設計有母液區、沉降區、結晶區，做保溫處理，伴有轉速可調的攪拌漿，內部無換熱面。
5.根據權利要求1所述的一種高鹽廢水鹽硝分離工藝，其特征在于：所述MVR系統由MVR蒸發加熱器、強制循環分離器、洗氣罐、MVR蒸汽壓縮機構成，芒硝經過MVR蒸發加熱器蒸發水分，再強制循環到強制循環分離器中進行氣液分離，分離出的二次蒸汽通過洗氣罐去除液滴、雜質，進入MVR蒸汽壓縮機加壓升溫，循環至MVR蒸發加熱器再次利用。
發明內容
本發明的目的在于提供一種高鹽廢水鹽硝分離工藝，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種高鹽廢水鹽硝分離工藝，包括如下步驟：
S1：原料通過板式預冷器降溫至10℃，實現鹽硝分離；
S2：芒硝通過兩級冷凍系統的結晶器充分結晶，通過稠厚器、離心機，過濾母液回流至板式預冷器，結晶經過MVR系統技術處理，進入第三稠厚器、第三離心機、干燥床、包裝機，生成純度≥98％無水硫酸鈉產品。
優選的，所述兩級冷凍系統包括一級冷凍系統和二級冷凍系統，所述結晶器包括一級十水酸鈉結晶器和二級十水酸鈉結晶器，所述稠厚器包括一級稠厚器和二級稠厚器，所述離心機包括一級離心機和二級離心機，所述一級冷凍系統包括依次連接的一級冷凍機組、一級冷凍換熱器和一級十水酸鈉結晶器，所述二級冷凍系統包括二級冷凍機組、二級冷凍換熱器和二級十水酸鈉結晶器。
優選的，所述一級冷凍系統的冷凍溫度為0-5℃，冷凍液循環到一級十水酸鈉結晶器中結晶，物料通過一級稠厚器、一級離心機分離，母液進入二級冷凍系統，二級冷凍系統的工藝與一級冷凍系統一致，二級離心機分離的母液回到板式預冷器，冷凍溫度為-5-0℃。
優選的，所述一級十水酸鈉結晶器和二級十水酸鈉結晶器均由母液循環式結晶器、外掛式冷卻器及軸流循環泵組成，外掛式冷卻器同時運行，可進行無閥切換，同時輔以物料周轉泵和槽罐；所述母液循環式結晶器設計有母液區、沉降區、結晶區，做保溫處理，伴有轉速可調的攪拌漿，內部無換熱面。
優選的，所述MVR系統由MVR蒸發加熱器、強制循環分離器、洗氣罐、MVR蒸汽壓縮機構成，芒硝經過MVR蒸發加熱器蒸發水分，再強制循環到強制循環分離器中進行氣液分離，分離出的二次蒸汽通過洗氣罐去除液滴、雜質，進入MVR蒸汽壓縮機加壓升溫，循環至MVR蒸發加熱器再次利用。
與現有技術相比，本發明的有益效果是：本發明提供的一種高鹽廢水鹽硝分離工藝，本發明的高鹽廢水鹽硝分離工藝通過兩級冷凍系統將十水硫酸鈉析出，實現高鹽水中的鹽硝分離，雜鹽母液經板式預冷器回收冷能，進入MVR系統，硫酸鈉母液回流，生成雜鹽；
兩級冷凍系統減緩了結晶器的結硝，分級冷凍，析硝過程長，析出的十水硫酸鈉顆粒大，易于固液分離；
經過二級離心機離心后的母液回流至板式預冷器回收冷能，MVR系統產生的硫酸鈉母液回流至原料緩沖計量箱，MVR系統產生的二次蒸汽經MVR蒸汽壓縮機壓縮后重復利用，冷凝水部分回用配液，同時在各個反應器與管道上設置保溫層，充分利用了能源，起到了能量優化作用。本發明工藝易于實現，自動化程度高，無水硫酸鈉純度高，符合可持續發展要求，可在實際工業生產過程中實現。
（發明人：楊金鳳;余本貴;徐成功;朱宏吉;董曉婷;曾存和;朱金紅;李根;施松波;賈志祥;楊蕊;任杰;孫立）
