公布日：2022.06.03
申請日：2022.04.18
分類號：C02F9/06(2006.01)I;B01F33/40(2022.01)I;H02K7/18(2006.01)I;F03B13/00(2006.01)I;F03B11/08(2006.01)I;C02F101/00(2006.01)N
摘要
本發明公開了一種實現廢水多級凈化的生態水處理設備，包括廢水處理殼體，所述廢水處理殼體的內部安裝有一級過濾水道，且一級過濾水道的下方安裝有二級過濾水道，所述一級過濾水道和二級過濾水道的末端均安裝有渦旋軸，且渦旋軸的表面設有螺旋槳，所述螺旋槳的下方固定有分流板；渦流發電機，其安裝在所述渦旋軸的一側，所述渦旋軸的輸入端安裝有伺服電機。該實現廢水多級凈化的生態水處理設備，電離凈化倉能夠?qū)μ幚砗蟮膹U水進行電解凈化，電解后產生氫氣與氧氣可通過加壓儲氣倉進行進一步加壓，重新進入電離凈化倉的內部，形成氣泡，使廢水在電離凈化倉的內部充分與電極棒相互接觸，提高電極棒的電解能力。
權利要求書

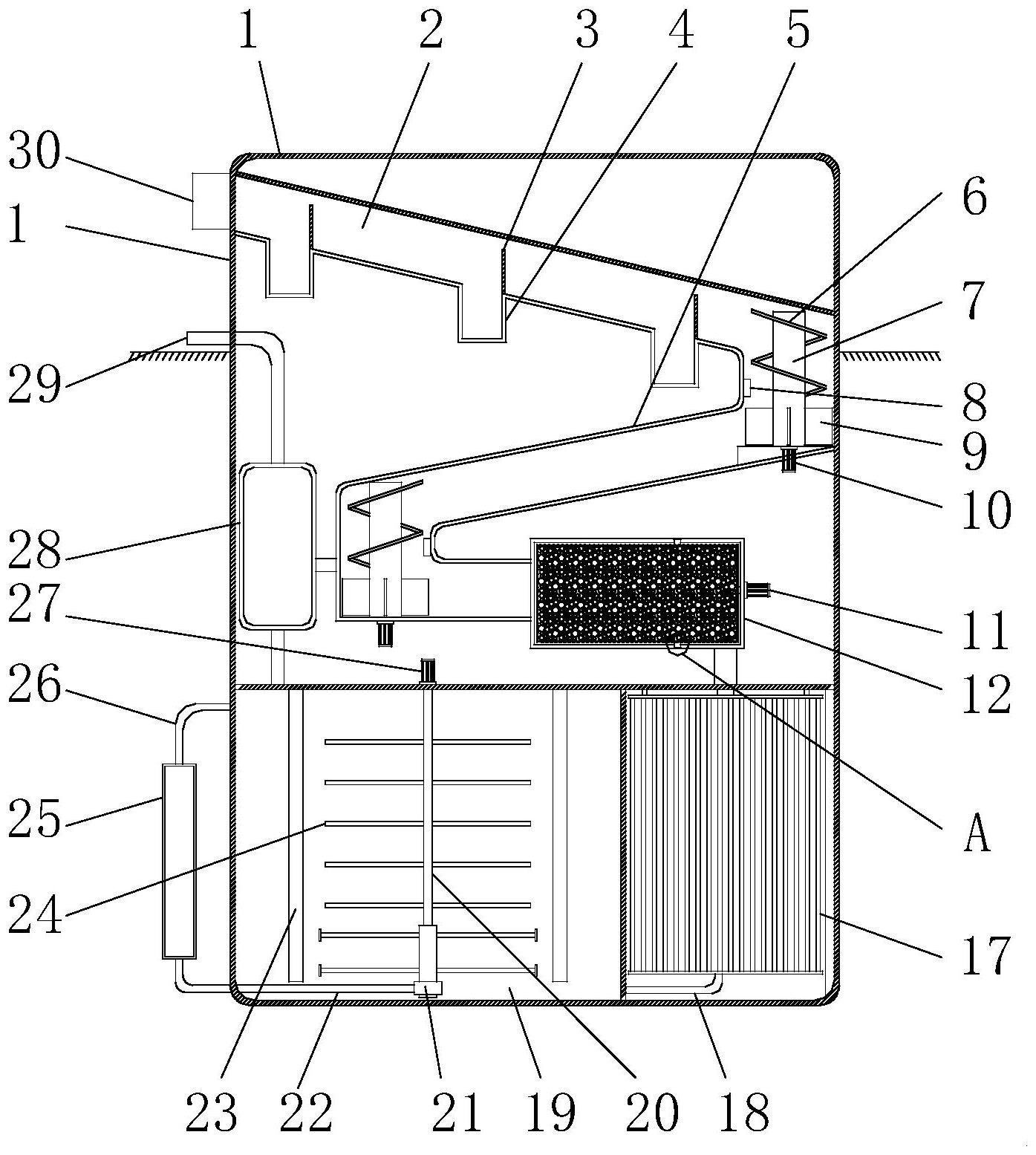

1.一種實現廢水多級凈化的生態水處理設備，其特征在于，包括：廢水處理殼體（1），所述廢水處理殼體（1）的內部安裝有一級過濾水道（2），且一級過濾水道（2）的下方安裝有二級過濾水道（5），所述一級過濾水道（2）和二級過濾水道（5）的末端均安裝有渦旋軸（7），且渦旋軸（7）的表面設有螺旋槳（6），所述螺旋槳（6）的下方固定有分流板（9）；渦流發電機（8），其安裝在所述渦旋軸（7）的一側，所述渦旋軸（7）的輸入端安裝有伺服電機（10）；沉渣槽（4），其開設在所述一級過濾水道（2）的底部，所述沉渣槽（4）的上方一側固定有擋板（3）；吸附倉（12），其安裝在所述二級過濾水道（5）的下方，所述吸附倉（12）的內部安裝有濾網欄（13），且濾網欄（13）的輸入端安裝有吸附驅動電機（11），所述濾網欄（13）的內部設有固體碳粒顆粒（14）；活性炭芯（17），其安裝在所述吸附倉（12）的下方，所述活性炭芯（17）的左側設置有電離凈化倉（19），所述活性炭芯（17）為圓管型結構，所述活性炭芯（17）與電離凈化倉（19）的連接處設有導水管（18）；進水管（30），其安裝在所述一級過濾水道（2）的左側。
2.根據權利要求1所述的一種實現廢水多級凈化的生態水處理設備，其特征在于，所述電離凈化倉（19）還設有：攪拌軸（20），其安裝在所述電離凈化倉（19）的內部中部，所述攪拌軸（20）的左右兩側均設有攪拌桿（24），所述攪拌軸（20）的輸入端安裝有攪拌電機（27），所述攪拌桿（24）沿?cái)嚢栎S（20）的表面等距均勻分布；連接桿（31），其設置在所述攪拌軸（20）的下方，所述連接桿（31）的內部安裝有傳動件（32），所述連接桿（31）通過傳動件（32）與攪拌軸（20）鍵連接，所述連接桿（31）的下方設有連接套筒（21）。
3.根據權利要求1所述的一種實現廢水多級凈化的生態水處理設備，其特征在于，所述電離凈化倉（19）還設有：電極棒（23），其安裝在所述電離凈化倉（19）的內部遠離電離凈化倉（19）豎直中心線的一側，所述電離凈化倉（19）與電極棒（23）焊接。
4.根據權利要求2所述的一種實現廢水多級凈化的生態水處理設備，其特征在于，所述連接套筒（21）還設有：轉動槽（34），其開設在所述連接套筒（21）的內壁，所述轉動槽（34）的內部設置有轉動塊（35），所述連接套筒（21）通過轉動槽（34）、轉動塊（35）與連接桿（31）活動連接，且轉動槽（34）與轉動塊（35）外形尺寸相吻合，并且連接套筒（21）與連接桿（31）相互密封。
5.根據權利要求2所述的一種實現廢水多級凈化的生態水處理設備，其特征在于，所述連接套筒（21）還設有：進氣管（22），其連接在所述連接套筒（21）的一側，所述進氣管（22）的一端連接有加壓儲氣倉（25），且加壓儲氣倉（25）的上方設有出氣管（26）；氣泡傳輸管（33），其安裝在所述連接套筒（21）的左右兩側，所述連接套筒（21）與氣泡傳輸管（33）相互連通，所述氣泡傳輸管（33）的高度低于攪拌桿（24）的高度。
6.根據權利要求5所述的一種實現廢水多級凈化的生態水處理設備，其特征在于，所述電離凈化倉（19）通過出氣管（26）、加壓儲氣倉（25）與進氣管（22）相互連通，所述出氣管（26）的高度大于進氣管（22）的高度。
7.根據權利要求1所述的一種實現廢水多級凈化的生態水處理設備，其特征在于，所述電離凈化倉（19）還設有：檢測器（28），其安裝在所述電離凈化倉（19）的上方靠左側，所述檢測器（28）的上方安裝有排水管（29），所述排水管（29）通過檢測器（28）與電離凈化倉（19）相連通，且檢測器（28）通過管道與二級過濾水道（5）相連通。
8.根據權利要求1所述的一種實現廢水多級凈化的生態水處理設備，其特征在于，所述固體碳粒顆粒（14）設置有若干個，且固體碳粒顆粒（14）為圓球形結構，并且若干個固體碳粒顆粒（14）的直徑大小各不相同。
9.根據權利要求1所述的一種實現廢水多級凈化的生態水處理設備，其特征在于，所述分流板（9）與渦旋軸（7）固定連接，且分流板（9）呈十字型結構，所述擋板（3）與水平線相互垂直，且擋板（3）的上端面低于一級過濾水道（2）的上端面。10.根據權利要求1所述的一種實現廢水多級凈化的生態水處理設備，其特征在于，所述吸附倉（12）還設有：限位槽（16），其開設在所述吸附倉（12）的內壁，所述限位槽（16）的內部安裝有限位塊（15），所述吸附倉（12）通過限位槽（16）、限位塊（15）與濾網欄（13）構成傳動結構，所述限位槽（16）與限位塊（15）外形尺寸相吻合。
發明內容
本發明的目的在于提供一種實現廢水多級凈化的生態水處理設備，以解決上述背景技術中提出生態水處理設備功能單一，無法充分利用廢水資源，并且凈化方式單一的問題。
為實現上述目的，本發明提供如下技術方案：一種實現廢水多級凈化的生態水處理設備，包括：廢水處理殼體，所述廢水處理殼體的內部安裝有一級過濾水道，且一級過濾水道的下方安裝有二級過濾水道，所述一級過濾水道和二級過濾水道的末端均安裝有渦旋軸，且渦旋軸的表面設有螺旋槳，所述螺旋槳的下方固定有分流板；渦流發電機，其安裝在所述渦旋軸的一側，所述渦旋軸的輸入端安裝有伺服電機；沉渣槽，其開設在所述一級過濾水道的底部，所述沉渣槽的上方一側固定有擋板；吸附倉，其安裝在所述二級過濾水道的下方，所述吸附倉的內部安裝有濾網欄，且濾網欄的輸入端安裝有吸附驅動電機，所述濾網欄的內部設有固體碳粒顆粒；活性炭芯，其安裝在所述吸附倉的下方，所述活性炭芯的左側設置有電離凈化倉，所述活性炭芯為圓管型結構，所述活性炭芯與電離凈化倉的連接處設有導水管；進水管，其安裝在所述一級過濾水道的左側。
優選的，所述電離凈化倉還設有：攪拌軸，其安裝在所述電離凈化倉的內部中部，所述攪拌軸的左右兩側均設有攪拌桿，所述攪拌軸的輸入端安裝有攪拌電機，所述攪拌桿沿?cái)嚢栎S的表面等距均勻分布；連接桿，其設置在所述攪拌軸的下方，所述連接桿的內部安裝有傳動件，所述連接桿通過傳動件與攪拌軸鍵連接，所述連接桿的下方設有連接套筒。
優選的，所述電離凈化倉還設有：電極棒，其安裝在所述電離凈化倉的內部遠離電離凈化倉豎直中心線的一側，所述電離凈化倉與電極棒焊接。
優選的，所述連接套筒還設有：轉動槽，其開設在所述連接套筒的內壁，所述轉動槽的內部設置有轉動塊，所述連接套筒通過轉動槽、轉動塊與連接桿活動連接，且轉動槽與轉動塊外形尺寸相吻合，并且連接套筒與連接桿相互密封。
優選的，所述連接套筒還設有：進氣管，其連接在所述連接套筒的一側，所述進氣管的一端連接有加壓儲氣倉，且加壓儲氣倉的上方設有出氣管；氣泡傳輸管，其安裝在所述連接套筒的左右兩側，所述連接套筒與氣泡傳輸管相互連通，所述氣泡傳輸管的高度低于攪拌桿的高度。
優選的，所述電離凈化倉通過出氣管、加壓儲氣倉與進氣管相互連通，所述出氣管的高度大于進氣管的高度。
優選的，所述電離凈化倉還設有：檢測器，其安裝在所述電離凈化倉的上方靠左側，所述檢測器的上方安裝有排水管，所述排水管通過檢測器與電離凈化倉相連通，且檢測器通過管道與二級過濾水道相連通。
優選的，所述固體碳粒顆粒設置有若干個，且固體碳粒顆粒為圓球形結構，并且若干個固體碳粒顆粒的直徑大小各不相同。
優選的，所述分流板與渦旋軸固定連接，且分流板呈十字型結構，所述擋板與水平線相互垂直，且擋板的上端面低于一級過濾水道的上端面。
優選的，所述吸附倉還設有：限位槽，其開設在所述吸附倉的內壁，所述限位槽的內部安裝有限位塊，所述吸附倉通過限位槽、限位塊與濾網欄構成傳動結構，所述限位槽與限位塊外形尺寸相吻合。
與現有技術相比，本發明提供了一種實現廢水多級凈化的生態水處理設備，具備以下有益效果：
1.本發明通過設置的一級過濾水道能夠?qū)U水進行過濾沉淀，當廢水通過一級過濾水道進入二級過濾水道時，廢水內的固體雜質顆粒在撞擊到擋板后在重力作用下可快速下沉，從而落入沉渣槽的內部，完成對廢水的初級處理；
2.本發明通過設置的渦旋軸可帶動螺旋槳進行轉動的同時使廢水形成漩渦狀，通過在一側安裝的渦流發電機實現廢水重利用功能，利用廢水進行發電，盡可能的利用廢水，并且廢水可經過一級過濾水道的坡度加速，進一步提高廢水的發電能力，同時二級過濾水道可對廢水進行進一步加速，當廢水通過二級過濾水道末端的渦旋軸時再一次實現渦流發電；
3.本發明通過設置的分流板能夠?qū)νㄟ^渦旋軸的廢水進行分流，避免一級過濾水道和二級過濾水道內囤積過量的廢水；通過設置的吸附倉內部的固體碳粒顆粒能夠?qū)U水內的礦物質進行吸附，從而有效降低廢水內含有的放射性元素，并且濾網欄能夠在吸附驅動電機的驅動下進行轉動，使固體碳粒顆粒與廢水進行充分接觸，從而完成二級凈化；
4.本發明通過設置的活性炭芯可對廢水進行進一步重吸收；通過設置的電離凈化倉能夠?qū)μ幚砗蟮膹U水進行電解凈化，電解后產生氫氣與氧氣可通過加壓儲氣倉進行進一步加壓，重新進入電離凈化倉的內部，形成氣泡，使廢水在電離凈化倉的內部充分與電極棒相互接觸，提高電極棒的電解能力；
5.本發明通過設置的檢測器能夠?qū)艋蟮臍怏w和廢水進行檢測，未達標的物質會重新由二級過濾水道投入吸附倉后進行再次凈化處理。
（發明人：馬金博）
