公布日：2022.04.05
申請日：2021.11.29
分類號：C02F11/00(2006.01)I;C02F11/121(2019.01)I
摘要
本發明涉及水污染控制技術領域，且公開了一種淤泥污水自動分離的凈化清理裝置，包括抽水機構，所述抽水機構包括抽水管，所述抽水管的內部設置有限位槽，所述限位槽的內部焊接有限位彈簧，所述限位彈簧的末端焊接有電磁塊，所述抽水管的左側焊接有抽水泵，所述抽水管的右側開設有排水口。還包括驅動機構，所述驅動機構包括限位套，該淤泥污水自動分離的凈化清理裝置，通過傳輸管和螺旋桿的配合使用，可以使污水通過篩板時流入儲存?zhèn)}內部，淤泥通過螺旋桿落入雜物倉的內部，實現淤泥污水分離效果，通過抽水機構和過濾板的配合使用，可以實現污水自動過濾凈化的效果，一定程度上提高了污水處理的效率，也改善了水污染的問題。
權利要求書
1.一種淤泥污水自動分離的凈化清理裝置，其特征在于：包括抽水機構(6)，所述抽水機構(6)包括抽水管(61)，所述抽水管(61)的內部設置有限位槽(62)，所述限位槽(62)的內部焊接有限位彈簧(63)，所述限位彈簧(63)的末端焊接有電磁塊(64)，所述抽水管(61)的左側焊接有抽水泵(65)，所述抽水管(61)的右側開設有排水口(66)。
2.根據權利要求1所述的一種淤泥污水自動分離的凈化清理裝置，其特征在于：還包括驅動機構(7)，所述驅動機構(7)包括限位套(71)，所述限位套(71)的內部轉動連接有驅動軸(72)，所述驅動軸(72)的外圍焊接有螺紋桿(73)，所述螺紋桿(73)的上方嚙合有驅動齒(74)，所述驅動齒(74)的外圍套接有皮帶(75)。

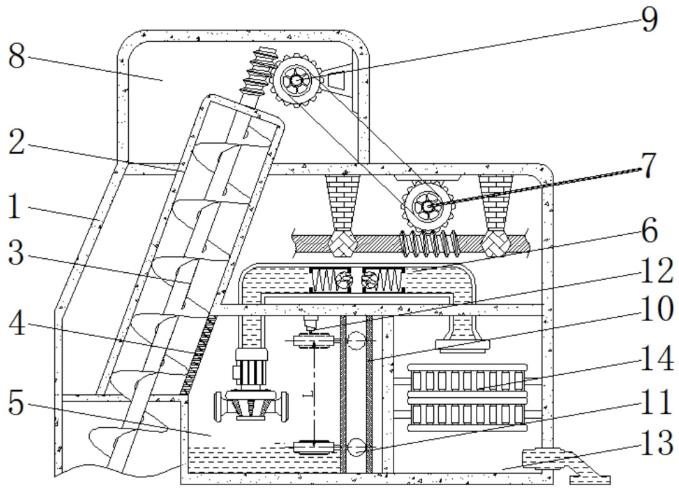

3.根據權利要求1所述的一種淤泥污水自動分離的凈化清理裝置，其特征在于：還包括裝置殼(1)，所述裝置殼(1)的內部焊接有傳輸管(2)，所述傳輸管(2)的內部轉動連接有螺旋桿(3)，所述傳輸管(2)的右側設置有篩板(4)，所述裝置殼(1)的內部開設有儲存?zhèn)}(5)，所述裝置殼(1)內部的頂端設置有抽水機構(6)，所述裝置殼(1)內部的頂端設置有驅動機構(7)，所述裝置殼(1)的頂部設置有雜物倉(8)，所述雜物倉(8)內部的右側轉動連接有從動齒(9)，所述雜物倉(8)內部的右側設置有滑軌(10)，所述滑軌(10)的內部滑動連接有浮板(11)，所述雜物倉(8)內部的頂端設置有觸點(12)，所述雜物倉(8)的右側焊接有過濾倉(13)，所述過濾倉(13)的內部焊接有過濾板(14)。
4.根據權利要求1所述的一種淤泥污水自動分離的凈化清理裝置，其特征在于：所述限位槽(62)設置有兩個，分別焊接在抽水管(61)內部的左右兩側，所述限位槽(62)的尺寸與抽水管(61)內部的尺寸相適配，所述限位彈簧(63)設置有兩個，呈對稱位置分別焊接在左右兩個限位槽(62)的內部。
5.根據權利要求3所述的一種淤泥污水自動分離的凈化清理裝置，其特征在于：所述電磁塊(64)設置有兩個，分別焊接在左右兩個限位彈簧(63)的末端，所述電磁塊(64)的尺寸與限位槽(62)的尺寸適配，且電磁塊(64)未通電狀態下不顯極性，通電狀態下顯不同極性呈互斥狀態；所述抽水泵(65)焊接在抽水管(61)的左側且置于儲存?zhèn)}(5)的內部，所述排水口(66)開設在抽水管(61)的右側且置于過濾倉(13)的內部。
6.根據權利要求3所述的一種淤泥污水自動分離的凈化清理裝置，其特征在于：所述限位套(71)設置有兩個，分別焊接在裝置殼(1)內部頂端的左右兩側，所述驅動軸(72)呈水平狀態轉動連接在左右兩個限位套(71)的內部，所述驅動齒(74)與螺紋桿(73)呈嚙合狀態，所述從動齒(9)與驅動齒(74)之間通過皮帶(75)傳動。
7.根據權利要求3所述的一種淤泥污水自動分離的凈化清理裝置，其特征在于：所述傳輸管(2)呈傾斜狀態焊接在裝置殼(1)的左側，所述螺旋桿(3)轉動連接在傳輸管(2)的內部，且末端與從動齒(9)呈嚙合狀態；所述篩板(4)與儲存?zhèn)}(5)呈貫通狀態，所述雜物倉(8)設置在傳輸管(2)的送料軌跡上。
8.根據權利要求3所述的一種淤泥污水自動分離的凈化清理裝置，其特征在于：所述滑軌(10)呈垂直狀態焊接在儲存?zhèn)}(5)內部的右側，所述浮板(11)滑動連接在滑軌(10)的內部，所述觸點(12)設置在浮板(11)的運動軌跡上，所述過濾板(14)呈水平狀態焊接在過濾倉(13)的內部。
發明內容
為實現上述自動分離淤泥污水且可以污水凈化處理的目的，本發明提供如下技術方案：一種淤泥污水自動分離的凈化清理裝置，包括抽水機構，所述抽水機構包括抽水管，所述抽水管的內部設置有限位槽，所述限位槽的內部焊接有限位彈簧，所述限位彈簧的末端焊接有電磁塊，所述抽水管的左側焊接有抽水泵，所述抽水管的右側開設有排水口。
還包括驅動機構，所述驅動機構包括限位套，所述限位套的內部轉動連接有驅動軸，所述驅動軸的外圍焊接有螺紋桿，所述螺紋桿的上方嚙合有驅動齒，所述驅動齒的外圍套接有皮帶。
還包括裝置殼，所述裝置殼的內部焊接有傳輸管，所述傳輸管的內部轉動連接有螺旋桿，所述傳輸管的右側設置有篩板，所述裝置殼的內部開設有儲存?zhèn)}，所述裝置殼內部的頂端設置有抽水機構，所述裝置殼內部的頂端設置有驅動機構，所述裝置殼的頂部設置有雜物倉，所述雜物倉內部的右側轉動連接有從動齒，所述雜物倉內部的右側設置有滑軌，所述滑軌的內部滑動連接有浮板，所述雜物倉內部的頂端設置有觸點，所述雜物倉的右側焊接有過濾倉，所述過濾倉的內部焊接有過濾板。
優選的，所述限位槽設置有兩個，分別焊接在抽水管內部的左右兩側，所述限位槽的尺寸與抽水管內部的尺寸相適配，所述限位彈簧設置有兩個，呈對稱位置分別焊接在左右兩個限位槽的內部。
優選的，所述電磁塊設置有兩個，分別焊接在左右兩個限位彈簧的末端，所述電磁塊的尺寸與限位槽的尺寸適配，且電磁塊未通電狀態下不顯極性，通電狀態下顯不同極性呈互斥狀態；所述抽水泵焊接在抽水管的左側且置于儲存?zhèn)}的內部，所述排水口開設在抽水管的右側且置于過濾倉的內部。
優選的，所述限位套設置有兩個，分別焊接在裝置殼內部頂端的左右兩側，所述驅動軸呈水平狀態轉動連接在左右兩個限位套的內部，所述驅動齒與螺紋桿呈嚙合狀態，所述從動齒與驅動齒之間通過皮帶傳動。
優選的，所述傳輸管呈傾斜狀態焊接在裝置殼的左側，所述螺旋桿轉動連接在傳輸管的內部，且末端與從動齒呈嚙合狀態；所述篩板與儲存?zhèn)}呈貫通狀態，所述雜物倉設置在傳輸管的送料軌跡上。
優選的，所述滑軌呈垂直狀態焊接在儲存?zhèn)}內部的右側，所述浮板滑動連接在滑軌的內部，所述觸點設置在浮板的運動軌跡上，所述過濾板呈水平狀態焊接在過濾倉的內部。
有益效果
與現有技術相比，本發明提供了一種淤泥污水自動分離的凈化清理裝置，具備以下有益效果：
該淤泥污水自動分離的凈化清理裝置，通過傳輸管和螺旋桿的配合使用，可以使污水通過篩板時流入儲存?zhèn)}內部，淤泥通過螺旋桿落入雜物倉的內部，實現淤泥污水分離效果，通過抽水機構和過濾板的配合使用，可以實現污水自動過濾凈化的效果，一定程度上提高了污水處理的效率，也改善了水污染的問題。
（發明人：翟明勝）
