公布日：2022.06.24
申請日：2022.03.25
分類號：C02F9/12(2006.01)I;C02F1/48(2006.01)I;C02F103/34(2006.01)N;C02F101/14(2006.01)N
摘要
本申請公開了一種含氟廢水回收的方法及系統，涉及半導體加工技術領域，方法包括收集半導體設備加工過程中生成的含氟廢水；對所述含氟廢水進行化學沉淀處理，得到污水混合物；其中，所述污水混合物包括混合廢水；在所述混合廢水中加入磁粉進行絮凝，得到磁粉沉淀物以及第一濾水；將所述磁粉沉淀物進行磁粉分離，得到第一污泥沉淀以及所述磁粉；將所述第一污泥沉淀輸送至污泥資源回收系統進行回收使用，并將所述第一濾水進行純水過濾，得到第二濾水；將所述第二濾水輸送至所述半導體設備進行循環使用。系統應用上述方法，本申請實施例能實現含氟廢水的零排放以及提升循環使用率，相對于現有技術的采用化學藥劑的方式，循環使用率更高。
權利要求書
1.一種含氟廢水回收的方法，其特征在于，包括：收集半導體設備加工過程中生成的含氟廢水；對所述含氟廢水進行化學沉淀處理，得到污水混合物；其中，所述污水混合物包括混合廢水；在所述混合廢水中加入磁粉進行絮凝，得到磁粉沉淀物以及第一濾水；將所述磁粉沉淀物進行磁粉分離，得到第一污泥沉淀以及所述磁粉；將所述第一污泥沉淀輸送至污泥資源回收系統進行回收使用，并將所述第一濾水進行純水過濾，得到第二濾水；將所述第二濾水輸送至所述半導體設備進行循環使用。
2.根據權利要求1所述的含氟廢水回收的方法，其特征在于，所述污水混合物還包括第二污泥沉淀；所述方法還包括：將所述第二污泥沉淀輸送至污泥資源回收系統進行回收使用。
3.根據權利要求1所述的含氟廢水回收的方法，其特征在于，所述將所述第一濾水進行純水過濾，得到第二濾水，包括：將所述第一濾水分別進行微過濾以及反滲透過濾，得到第三濾水；將所述第三濾水進行超純水過濾，得到所述第二濾水。
4.根據權利要求2所述的含氟廢水回收的方法，其特征在于，在進行超純水過濾之前，所述方法還包括：將一部分的所述第三濾水回流以用于稀釋收集的所述含氟廢水。
5.根據權利要求3所述的含氟廢水回收的方法，其特征在于，在進行超純水過濾之前，所述方法還包括：將除回流以外的所述第三濾水進行殺菌處理。
6.根據權利要求1所述的含氟廢水回收的方法，其特征在于，所述方法還包括：根據預設的回流條件，將部分所述第二濾水回流以用于稀釋收集的所述含氟廢水。
7.根據權利要求1所述的含氟廢水回收的方法，其特征在于，所述在所述混合廢水中加入磁粉進行絮凝，得到磁粉沉淀物以及第一濾水，包括：根據所述混合廢水的容量、氟化鈣的濃度，獲取待加入磁粉的劑量；將確定劑量的所述磁粉加入到所述混合廢水中進行絮凝，得到磁粉沉淀物以及第一濾水。
8.根據權利要求1所述的含氟廢水回收的方法，其特征在于，所述將所述磁粉沉淀物進行磁粉分離，得到第一污泥沉淀以及所述磁粉，包括：通過回流泵將所述磁粉沉淀物輸送至磁粉分離裝置；通過所述磁粉分離裝置將所述磁粉沉淀物分離，得到第一污泥沉淀以及所述磁粉。
9.根據權利要求1所述的含氟廢水回收的方法，其特征在于，所述對所述含氟廢水進行化學沉淀處理，得到污水混合物，包括：獲取所述含氟廢水的PH值；根據所述PH值，對所述含氟廢水進行中和處理；向中和處理后的所述含氟廢水中加入氯化鈣，得到污水混合物。
10.一種含氟廢水回收的系統，其特征在于，應用于權利要求1至9任一所述的含氟廢水回收的方法，所述含氟廢水回收的系統包括：收集池，所述收集池用于收集半導體設備加工過程中生成的含氟廢水；反應池，所述反應池用于對所述含氟廢水進行化學沉淀處理，得到污水混合物；其中，所述污水混合物包括混合廢水；沉淀池，所述沉淀池用于在所述混合廢水中加入磁粉進行絮凝，得到磁粉沉淀物以及第一濾水；磁粉分離裝置，所述磁粉分離裝置用于將所述磁粉沉淀物進行磁粉分離，得到第一污泥沉淀以及所述磁粉；過濾系統，所述過濾系統用于將所述第一濾水進行純水過濾，得到第二濾水；并將所述第二濾水輸送至所述半導體設備以進行循環使用；污泥資源回收系統，所述污泥資源回收系統用于將所述第一污泥沉淀進行回收使用。
發明內容
本申請旨在至少解決現有技術中存在的技術問題之一。為此，提出一種含氟廢水回收的方法及系統，能提升含氟廢水的循環使用率。

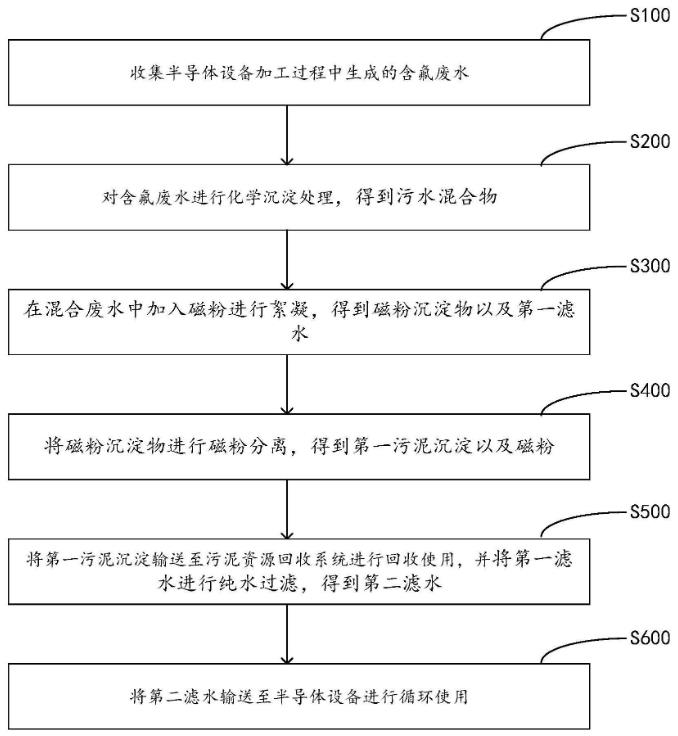

第一方面，根據本申請實施例的一種含氟廢水回收的方法，所述含氟廢水回收的方法包括：
收集半導體設備加工過程中生成的含氟廢水；
對所述含氟廢水進行化學沉淀處理，得到污水混合物；其中，所述污水混合物包括混合廢水；
在所述混合廢水中加入磁粉進行絮凝，得到磁粉沉淀物以及第一濾水；
將所述磁粉沉淀物進行磁粉分離，得到第一污泥沉淀以及所述磁粉；
將所述第一污泥沉淀輸送至污泥資源回收系統進行回收使用，并將所述第一濾水進行純水過濾，得到第二濾水；
將所述第二濾水輸送至所述半導體設備進行循環使用。
第二方面，根據本申請實施例提出的一種含氟廢水回收的系統，應用第一方面任一所述的含氟廢水回收的方法，所述含氟廢水回收的系統包括：
收集池，所述收集池用于收集半導體設備加工過程中生成的含氟廢水；
反應池，所述反應池用于對所述含氟廢水進行化學沉淀處理，得到污水混合物；其中，所述污水混合物包括混合廢水；
沉淀池，所述沉淀池用于在所述混合廢水中加入磁粉進行絮凝，得到磁粉沉淀物以及第一濾水；
磁粉分離裝置，所述磁粉分離裝置用于將所述磁粉沉淀物進行磁粉分離，得到第一污泥沉淀以及所述磁粉；
過濾系統，所述過濾系統用于將所述第一濾水進行純水過濾，得到第二濾水；并將所述第二濾水輸送至所述半導體設備以進行循環使用；
污泥資源回收系統，所述污泥資源回收系統用于將所述第一污泥沉淀進行回收使用。
根據本申請的上述實施例，至少具有如下有益效果：通過磁粉對中和后得到的混合廢水進行物理絮凝，并對絮凝后的磁粉沉淀物進行分離，以進行磁粉的重復使用和第一污泥沉淀循環回收使用，并將絮凝后的第一濾水進行純水過濾并循環使用，實現含氟廢水的零排放以及提升循環使用率，相對于現有技術的采用化學藥劑的方式，循環使用率更高。
（發明人：鄧海;孟兵華;劉小紅;肖應東）
