公布日：2022.04.08
申請日：2022.03.10
分類號：B08B9/093(2006.01)I;C02F9/14(2006.01)I
摘要

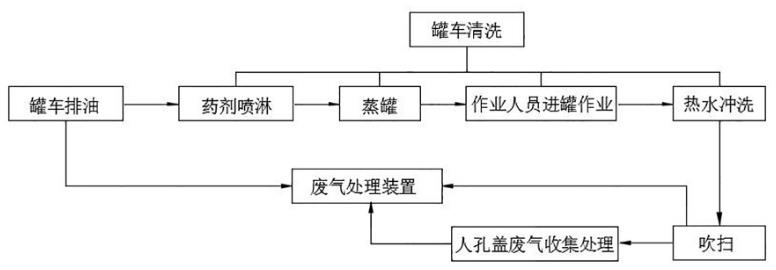

本發明公開了一種環保型油罐車化學蒸洗及污水處理工藝，罐車蒸洗包括如下步驟：罐車排油、藥劑噴淋、蒸罐、作業人員進罐作業、熱水沖洗、吹掃和罐車人孔開蓋廢氣收集處理，污水處理包括如下步驟：微氣泡分離（輕油）、電位膜分離（重油）、活性炭吸附（煤焦油）、芬頓/類芬頓、生化A/O處理，氣體處理采用二氧化鈦光觸媒催化氧化；采用全自動機械臂式多孔噴頭噴射裝置進行清洗，通過自動中控系統進行控制；具有穩定可靠、便于操作、成本低、可控制、設備投資較少等優點，化學清洗時使用的清洗藥劑能夠帶走大量的殘油，減輕了工人的勞動強度，車間廢氣處理后，對周圍環境無污染；對清洗過程中的殘存油品進行回收利用，變廢為寶。
權利要求書
1.一種環保型油罐車化學蒸洗及污水處理工藝，其特征在于，包括如下步驟：1）罐車排油：罐車進入清洗車間后，封閉罐頂?shù)娜丝祝瑢⑽塾突厥展芫�與罐車底部的排污閥相連接，排出罐車內殘存的油品，殘油經過管道輸送進入污油回收罐；2）藥劑噴淋：罐車排完殘油后，將清洗油污清洗劑通過旋轉噴射的方式均勻的淋噴到罐體內壁，附著的油品發生脫附、溶解，并隨重力作用沿罐壁往下流；3）蒸罐：藥劑淋噴完成后，采用蒸汽噴射裝置向罐體內注入蒸汽進行蒸罐，罐頂人孔蓋保持封閉，確保罐頂無氣體揮發；4）作業人員進罐作業：置換空氣并等罐體冷卻至常溫后，作業人員進入罐體清除死角殘?jiān)?）熱水沖洗：蒸罐工序完成后，使用熱水經人工半自動機械臂旋轉噴頭對罐車內壁、角落進行沖洗，清洗過程中，沖洗下來的油水混合物及蒸汽過程冷凝的油水混合液通過罐底回收泵分別送入相應種類的濾油系統內處理，根據油品的不同，污水進入相應的污水處理設置分別處理；6）吹掃：清洗完成后，采用壓縮熱空氣對罐內進行吹掃風干，吹掃過程產生的廢氣與罐車內的廢水通過污水管線送入濾油系統，采用循環冷卻水對吹掃廢氣進行冷卻，對廢氣中的水蒸氣進行冷卻收集；7）罐車人孔開蓋廢氣收集處理：罐車吹掃完成后，打開罐車人孔的密封閥門，少量異味氣體從罐體中揮發出來，采用集氣罩對開蓋過程的異味氣體進行收集，然后將其通入堿洗塔進行處理，與吹掃廢氣一同經有機廢氣處理裝置處理后，由排氣筒排放；8）清洗后的污水處理：含有輕質油的水溶液經過粗處理后，采用氣浮處理裝置進行處理，洗罐洗出的水油混合液進入油水分離裝置，分離得到的油品進入油品暫存罐，得到的水溶液進入氣浮池進行二次油水分離，經氣浮裝置產生的氣泡將油品帶至氣浮裝置表面，然后通過氣浮裝置頂部的刮渣機將浮至表面的油品刮入暫存罐；采用膜過濾的方法對含重質油的水溶液進行油水分離，分離得到的油和水分別進入各自暫存罐；采用活性炭對含有煤焦油的水溶液進行吸附處理，分離后產生的凈化水進入循環系統進入下一輪清洗，吸附飽和的活性炭送入鍋爐焚燒，焚燒后形成CO2和H2O；經二次凈化的水溶液進入后續芬頓/類芬頓預處理、再進入A/O生化處理，達標排放；在步驟1）和步驟6）中,儲罐在儲存過程中產生的廢氣進入吹掃廢氣管線，與吹掃廢氣一同經堿水噴淋塔、有機廢氣處理裝置處理后，尾氣經排氣筒排放；在步驟2）中，所述藥劑按質量分?jǐn)?shù)由以下組分組成：氫氧化鈉2%、碳酸鈉5%、雙氧水4%、十二烷基苯磺酸鈉12%、多聚磷酸鈉0.5%和二甲氧基乙烷5%，其余為去離子水，藥劑PH呈弱堿性；所述罐車清洗位置均設置有罐頂密閉人孔蓋、罐底回收泵和罐底回收管線，所述罐底回收管線分別為污油回收管道、輕質油清洗污水管線、重質油清洗污水管線和煤焦油清洗污水管線。
2.根據權利要求1所述的環保型油罐車化學蒸洗及污水處理工藝，其特征在于，在步驟3）中，根據罐車原介質的不同，對蒸汽的用量進行選擇，重油罐車蒸汽注入量為0.8噸/車（其中蒸汽溫度為300°C），蠟油渣油燃料油罐車蒸、煤焦油罐車蒸汽注入量0.5噸/車，柴油、汽油、石腦油、甲醇、乙醇及MTBE罐車蒸汽注入量0.2噸/車。
3.根據權利要求1所述的環保型油罐車化學蒸洗及污水處理工藝，其特征在于，所述蒸洗工藝使用設備包括真空泵、回油泵、蒸汽清洗設備、排風機和油水分離器，所述清洗過程采用全自動機械臂式多孔噴頭噴射裝置進行清洗，通過自動中控系統進行控制。
發明內容
本發明的目的在于提供一種環保型油罐車化學蒸洗及污水處理工藝，以解決上述背景技術提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種環保型油罐車化學蒸洗及污水處理工藝，包括如下步驟：
1）罐車排油：罐車進入清洗車間后，封閉罐頂?shù)娜丝�，將污油回收管線與罐車底部的排污閥相連接，排出罐車內殘存的油品，殘油經過管道輸送進入污油回收罐；
2）藥劑噴淋：罐車排完殘油后，將清洗油污清洗劑通過旋轉噴射的方式均勻的淋噴到罐體內壁，附著的油品發生脫附、溶解，并隨重力作用沿罐壁往下流；
3）蒸罐：藥劑淋噴完成后，采用低壓蒸汽噴射裝置向罐體內注入蒸汽進行蒸罐，罐頂人孔蓋保持封閉，確保罐頂無氣體揮發；
4）作業人員進罐作業：負壓置換空氣并等罐體冷卻至常溫后，作業人員進入罐體清除死角殘?jiān)?/p>
5）熱水沖洗：蒸罐工序完成后，使用熱水經人工半自動機械臂旋轉高壓噴頭對罐車內壁、角落進行沖洗，清洗過程中，旋轉高壓熱水沖洗下來的油水混合物及蒸汽過程冷凝的油水混合液通過罐底回收泵分別送入相應種類的七級濾油系統內處理，根據油品的不同，污水進入相應的污水處理設置分別處理；
6）吹掃：清洗完成后，采用壓縮熱空氣對罐內進行吹掃風干，吹掃過程產生的廢氣與罐車內的廢水通過污水管線送入七級濾油系統，采用循環冷卻水對吹掃廢氣進行冷卻，對廢氣中的水蒸氣進行冷卻收集；
7）罐車人孔開蓋廢氣收集處理：罐車吹掃完成后，打開罐車人孔的密封閥門，少量異味氣體從罐體中揮發出來，采用集氣罩對開蓋過程的異味氣體進行收集，然后將其通入堿洗塔進行處理，與吹掃廢氣一同經紫外線+二氧化鈦有機廢氣處理裝置處理后，由排氣筒排放；
8）清洗后的污水處理：含有輕質油的水溶液經過粗處理后，采用氣浮處理裝置進行處理，洗罐洗出的水油混合液進入油水分離裝置，分離得到的油品進入油品暫存罐，得到的水溶液進入氣浮池進行二次油水分離，經氣浮裝置產生的氣泡將油品帶至氣浮裝置表面，然后通過氣浮裝置頂部的刮渣機將浮至表面的油品刮入暫存罐；采用膜過濾的方法對含重質油的水溶液進行油水分離，分離得到的油和水分別進入各自暫存罐；采用活性炭對含有煤焦油的水溶液進行吸附處理，分離后產生的凈化水進入循環系統進入下一輪清洗，吸附飽和的活性炭送入鍋爐焚燒，焚燒后形成CO2和H2O；經二次凈化的水溶液進入后續芬頓/類芬頓預處理、再進入A/O生化處理，達標排放。
在上述技術方案的基礎上，本發明還提供以下可選技術方案：
在一種可選方案中：在步驟1）和步驟6）中,儲罐在儲存過程中產生的廢氣進入吹掃廢氣管線，與吹掃廢氣一同經堿噴淋塔+水噴淋塔、紫外線+二氧化鈦有機廢氣處理裝置處理后，尾氣經排氣筒排放。
在一種可選方案中：在步驟2）中，所述藥劑按質量分?jǐn)?shù)由以下組分組成：氫氧化鈉2%、碳酸鈉5%、雙氧水4%、十二烷基苯磺酸鈉12%、多聚磷酸鈉0.5%和二甲氧基乙烷5%，其余為去離子水，藥劑PH呈弱堿性。
在一種可選方案中：在步驟3）中，根據罐車原介質的不同，對蒸汽的用量進行選擇，重油罐車蒸汽注入量約為0.8噸/車（其中蒸汽溫度為300℃），蠟油渣油燃料油罐車蒸、煤焦油罐車蒸汽注入量約0.5噸/車，柴油、汽油、石腦油、甲醇、乙醇及MTBE罐車蒸汽注入量0.2噸/車。
在一種可選方案中：所述蒸洗工藝使用設備包括真空泵、回油泵、蒸汽清洗設備、排風機和油水分離器，所述清洗過程采用全自動機械臂式多孔噴頭噴射裝置進行清洗，通過自動中控系統進行控制。
在一種可選方案中：所述罐車清洗位置均設置有罐頂密閉人孔蓋、罐底回收泵和罐底回收管線，所述罐底回收管線分別為污油回收管道、輕質油清洗污水管線、重質油清洗污水管線和煤焦油清洗污水管線。
相較于現有技術，本發明的有益效果如下：
1、環保型油罐車化學蒸洗及污水處理工藝具有穩定可靠、便于操作、成本低、可控制、設備投資較少等優點，實用性強，能耗低，維修費用少，外觀質量好，清洗質量好。
2、化學清洗時使用的清洗藥劑能夠帶走大量的殘油，減輕了工人的勞動強度，車間廢氣處理后，對周圍環境無污染；對清洗過程中的殘存油品進行回收利用，變廢為寶，為企業創更高的經濟效益。
（發明人：李寧;崔樹芹;邱峰;閆龍龍;劉朝勇）
