公布日：2022.06.03
申請日：2020.12.02
分類號：C02F9/08(2006.01)I
摘要

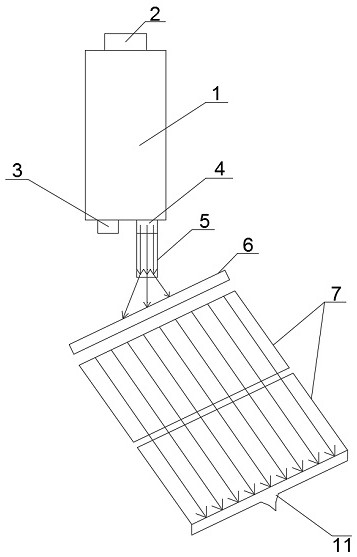

本發明公開了一種高濃度廢水濃縮裝置，包括反滲透膜處理單元、狹縫裝置、多級吸光板和濃水收集器，所述反滲透膜處理單元設有原水進口、凈水出口和廢水出口，所述反滲透膜處理單元的廢水出口與所述狹縫裝置連接，所述狹縫裝置的狹縫頭連接所述多級吸光板。本發明的一種高濃度廢水濃縮裝的狹縫裝置將反滲透處理單元產生的廢水變成層狀流體進入多級吸光板，使得廢水平鋪并快速流過所述吸光板表面，廢水在太陽光能量和流水能量的共同作用下，水分子揮發，后一級的吸光板會進步一步濃縮前一級的濃縮后的廢水，目標廢水經最后一級吸光板濃縮后流入濃水收集器收集，實現廢水的快速濃縮與收集，結構簡單，節約能耗。
權利要求書
1.一種高濃度廢水濃縮裝置，其特征在于，包括反滲透膜處理單元、狹縫裝置、多級吸光板和濃水收集器，所述反滲透膜處理單元為一級或多級反滲透膜濾芯的組合，所述反滲透膜處理單元設有原水進口、凈水出口和廢水出口，所述反滲透膜處理單元的廢水出口與所述狹縫裝置連接，所述狹縫裝置的狹縫頭連接所述多級吸光板。
2.根據權利要求1所述的一種高濃度廢水濃縮裝置，其特征在于，所述狹縫裝置結構形狀為三角錐體，所述反滲透膜處理單元產生的廢水經所述廢水出口流入所述狹縫裝置內，經所述狹縫頭變成層狀流體后流入所述多級吸光板。
3.根據權利要求1所述的一種高濃度廢水濃縮裝置，其特征在于，所述狹縫頭的縫隙范圍為10-500微米。
4.根據權利要求1所述的一種高濃度廢水濃縮裝置，其特征在于，所述反滲透膜處理單元工作壓力的范圍為2-100kg，所述反滲透膜處理單元的廢水、凈水比例范圍為9:1-1:9。
5.根據權利要求1所述的一種高濃度廢水濃縮裝置，其特征在于，所述多級吸光板為能夠吸收太陽光能量的板狀結構裝置，所述多級吸光板的表面設置為微孔結構；所述多級吸光板的制作材質包括但不限于石墨、石墨烯、氧化石墨烯或黑色金屬納米材料中的一種。
6.根據權利要求5所述的一種高濃度廢水濃縮裝置，其特征在于，所述多級吸光板的制作材質石墨、石墨烯、氧化石墨烯、黑色金屬納米材料的支撐材料包括但不限于通用塑料、陶瓷材料、其它金屬中的一種。
發明內容
為了解決現有技術問題，本發明的目的是在克服現有技術所存在的不足，提供一種高濃度廢水濃縮裝置，解決現有濃縮技術中的局限性，提高濃縮效果，降低濃縮成本。
為實現上述目的，本發明提供以下技術方案：一種高濃度廢水濃縮裝置，包括反滲透膜處理單元、狹縫裝置、多級吸光板和濃水收集器，所述反滲透膜處理單元為一級或多級反滲透膜濾芯的組合，所述反滲透膜處理單元設有原水進口、凈水出口和廢水出口，所述反滲透膜處理單元的廢水出口與所述狹縫裝置連接，所述狹縫裝置的狹縫頭連接所述多級吸光板。經反滲透膜處理后的廢水由廢水出口流入狹縫裝置，廢水經狹縫裝置的狹縫頭后形成高壓薄水層平鋪且快速流過多級吸光板表面，在太陽光能量和流水能量的共同作用下，水分子揮發，后一級的吸光板會進步一步濃縮前一級的濃縮后的廢水，目標廢水經最后一級吸光板濃縮后流入濃水收集器收集，實現廢水的快速濃縮與收集。
進一步的，所述狹縫裝置結構形狀為三角錐體，所述反滲透膜處理單元產生的廢水經所述廢水出口流入所述狹縫裝置內，經所述狹縫頭變成層狀流體后流入所述多級吸光板。
進一步的，所述狹縫頭的縫隙范圍為10-500微米。
進一步的，所述反滲透膜處理單元工作壓力的范圍為2-100kg，所述反滲透膜處理單元的廢水、凈水比例范圍為9:1-1:9，即該濃縮裝置廢水比的適用范圍為9:1-1:9。
進一步的，所述多級吸光板為能夠吸收太陽光能量的板狀結構裝置，所述多級吸光板的表面設置為微孔結構；所述多級吸光板的制作材質包括但不限于石墨、石墨烯、氧化石墨烯或黑色金屬納米材料中的一種。
進一步的，所述多級吸光板的制作材質石墨、石墨烯、氧化石墨烯、黑色金屬納米材料的支撐材料包括但不限于通用塑料、陶瓷材料、其它金屬中的一種。本發明的技術方案與以往技術相比有以下有益效果：
1.本發明的高濃度廢水濃縮裝置設置有三角錐形的狹縫裝置，使得經過反滲透處理單元處理后的廢水經狹縫裝置的狹縫頭后，以薄層的方式流出，這樣能使廢水快速通過后一級的吸光板，增加流水能量，促進水的揮發，增加裝置的運行效率。
2.本發明的高濃度廢水濃縮裝置設有多級吸光板，經狹縫裝置的廢水變成層狀流體進入多級吸光板，廢水在太陽光能量和流水能量的共同作用下，水分子揮發，后一級的吸光板會進步一步濃縮前一級的濃縮后的廢水；多級吸光板表面設置為微孔結構，可有效提高光吸收效率。
（發明人：武少禹;劉星）
