公布日：2022.07.29
申請日：2022.06.01
分類號：C02F9/10(2006.01)I;C02F9/14(2006.01)I;B01D53/86(2006.01)I;B01D53/58(2006.01)I;B01D53/02(2006.01)I;C02F101/16(2006.01)N
摘要

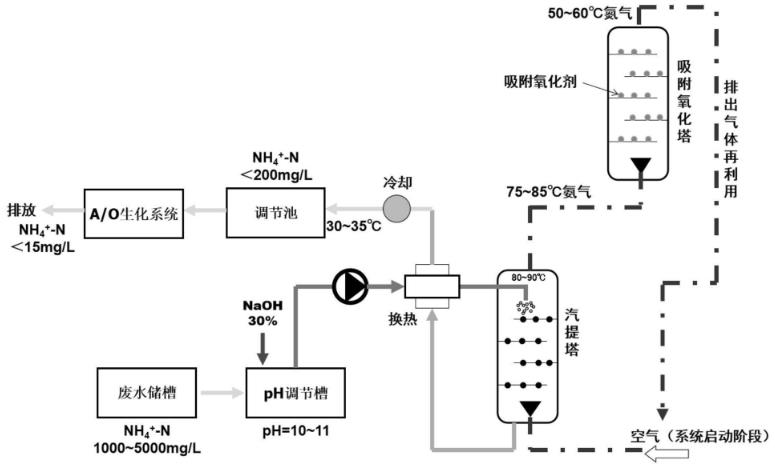

本發明公開了一種高氨氮廢水處理系統及工藝，該系統包括：pH調節槽；換熱器，其與pH調節槽連接；汽提塔，其通過換熱器與pH調節槽連接；吸附氧化塔，其與汽提塔連接且內部填充有吸附氧化劑；冷卻器，其通過換熱器與汽提塔連接；調節池，其與冷卻器連接；以及A/O生化系統，其與調節池連接。本發明可通過吸附氧化塔內的吸附氧化材料將汽提塔分離出來的氨氣直接吸附氧化為氮?dú)�，吸附氧化效率可達95％以上，經吸附氧化塔處理后排出的氣體再進入汽提塔再利用，整個過程無廢氣排放；排放水中的氨含量能降至15mg/L以下，且無二次污染，本發明在高氨氮廢水處理方面具有廣闊的應用前景。
權利要求書
1.一種高氨氮廢水處理系統，其特征在于，包括：pH調節槽，其用于將進入的氨氮濃度為1000～5000mg/L的廢水的pH值調節至10～11；換熱器，其與所述pH調節槽的出水端連接；汽提塔，其通過所述換熱器與所述pH調節槽連接，所述pH調節槽的出水經過所述換熱器后進入所述汽提塔，使得出水中的氨由液相轉為氣相；吸附氧化塔，其內部填充有吸附氧化劑，所述吸附氧化塔與所述汽提塔連接，所述汽提塔排出的氨氣被所述吸附氧化塔內的吸附氧化劑氧化為氮?dú)�，然后再�(gòu)牡撞炕亓鬟M(jìn)入所述汽提塔；冷卻器，其通過所述換熱器與所述汽提塔連接，所述汽提塔排出的出水經過所述換熱器與所述pH調節槽的出水換熱后進入所述冷卻器進行冷卻；所述汽提塔排出的出水中的氨氮濃度低于200mg/L；調節池，其與所述冷卻器連接，所述冷卻器的出水進入所述調節池調節水質；以及A/O生化系統，其與所述調節池連接，所述調節池的出水經所述A/O生化系統進行生化處理使水中的氨含量低于15mg/L后達標排放。
2.根據權利要求1所述的高氨氮廢水處理系統，其特征在于，所述汽提塔的塔板上設置有聚丙烯鮑爾環填料。
3.根據權利要求2所述的高氨氮廢水處理系統，其特征在于，所述汽提塔的內壁上設置有加熱保溫裝置，以使所述汽提塔內的溫度維持在80-90℃。
4.根據權利要求2所述的高氨氮廢水處理系統，其特征在于，所述pH調節槽的出水經過所述換熱器后由頂部噴淋進入所述汽提塔，與從底部進入的由吸附氧化塔排出的回流氣體逆流接觸，塔內的氣體從所述汽提塔的頂部排出并進入所述吸附氧化塔，所述汽提塔內的液體從所述汽提塔的底部排出。
5.根據權利要求4所述的高氨氮廢水處理系統，其特征在于，所述汽提塔排出的氣體從底部進入所述吸附氧化塔，與填充在所述吸附氧化塔的塔板上的吸附氧化劑接觸，使得氣體中的氨氣被氧化為氮?dú)�，塔�?nèi)的氣體再?gòu)乃鑫窖趸捻敳颗懦霾⒒亓鬟M(jìn)入所述汽提塔。

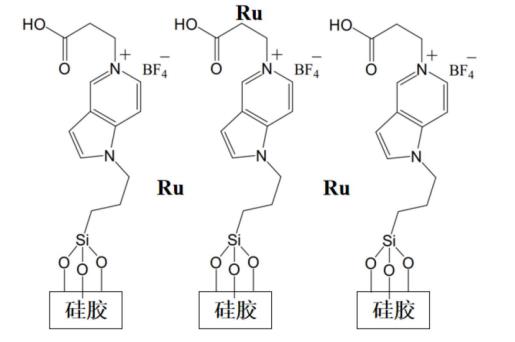

6.根據權利要求1所述的高氨氮廢水處理系統，其特征在于，所述吸附氧化劑具有如下式Ⅴ所示的化學結構式：

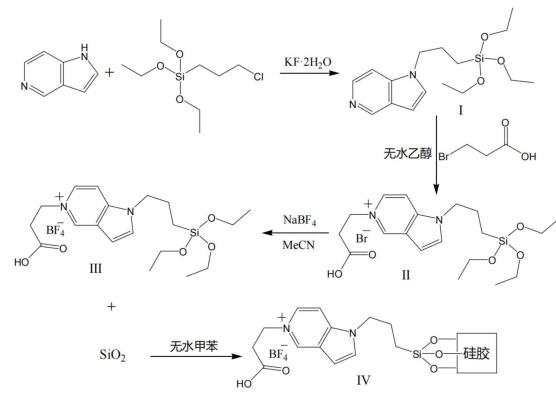

7.根據權利要求6所述的高氨氮廢水處理系統，其特征在于，所述吸附氧化劑的合成方法為：1)中間體Ⅰ的合成：將5-氮雜吲哚和二水合氟化鉀溶于無水乙醇中，完全溶解后加入3-氯丙基三乙氧基硅烷，N2保護，加熱條件下攪拌回流，反應結束后抽濾，濾液旋蒸，產物真空干燥，得到中間體Ⅰ；2)中間體Ⅱ的合成：將中間體Ⅰ和3-溴丙酸溶于無水乙醇中，完全溶解后，N2保護，加熱條件下攪拌回流，反應結束后抽濾，濾液旋蒸，產物真空干燥，得到中間體Ⅱ；3)中間體Ⅲ的合成：將中間體Ⅱ和NaBF4加入到乙腈中，加熱條件下反應，反應結束后，采用甲醇萃取，旋蒸，產物真空干燥，得到中間體Ⅲ；4)中間體Ⅳ的合成：將中間體Ⅲ加入到無水甲苯中，混合均勻，再加入活性硅膠，加熱條件下攪拌回流，反應結束后，以丙酮為溶劑采用索氏提取法除去未反應的原料，索氏提取剩余的固體真空干燥，得到中間體Ⅳ；5)最終產物Ⅴ的合成：在真空條件下將中間體Ⅳ和十二羰基三釕加入到無水四氫呋喃中，加熱條件下攪拌反應，反應結束后冷卻，過濾，棄濾液，濾渣用無水四氫呋喃和無水甲醇依次洗滌，真空干燥，得到最終產物Ⅴ，即所述吸附氧化劑；其中，中間體Ⅳ的合成路線如下：
8.根據權利要求7所述的高氨氮廢水處理系統，其特征在于，所述吸附氧化劑的合成方法為：1)中間體Ⅰ的合成：將5-氮雜吲哚和二水合氟化鉀溶于無水乙醇中，完全溶解后加入3-氯丙基三乙氧基硅烷，N2保護，333K溫度下攪拌回流8h，反應結束后抽濾，濾液旋蒸，產物于353K溫度下真空干燥4h，得到中間體Ⅰ；2)中間體Ⅱ的合成：將中間體Ⅰ和3-溴丙酸溶于無水乙醇中，完全溶解后，N2保護，333K溫度下攪拌回流24h，反應結束后抽濾，濾液旋蒸，產物于353K溫度下真空干燥4h，得到中間體Ⅱ；3)中間體Ⅲ的合成：將中間體Ⅱ和NaBF4加入到乙腈中，353K溫度下加熱反應12h，反應結束后，采用甲醇萃取，旋蒸，產物于353K溫度下真空干燥4h，得到中間體Ⅲ；4)中間體Ⅳ的合成：將中間體Ⅲ加入到無水甲苯中，混合均勻，再加入活性硅膠，363K溫度下攪拌回流12h，反應結束后，以丙酮為溶劑采用索氏提取法提取6h除去未反應的原料，索氏提取剩余的固體于353K溫度下真空干燥4h，得到中間體Ⅳ；5)最終產物Ⅴ的合成：在真空條件下將中間體Ⅳ和十二羰基三釕加入到無水四氫呋喃中，油浴加熱，于388K溫度下攪拌反應18h，反應結束后冷卻，過濾，棄濾液，濾渣用無水四氫呋喃和無水甲醇依次洗滌，353K溫度下真空干燥4h，得到最終產物Ⅴ，即所述吸附氧化劑。
9.一種基于權利要求1-8中任意一項所述的高氨氮廢水處理系統的高氨氮廢水處理工藝，其特征在于，包括以下步驟：S1、將氨氮濃度為1000～5000mg/L的高氨氮廢水輸送至所述pH調節槽，向所述pH調節槽中添加質量分?jǐn)?shù)為30％的NaOH溶液將廢水的pH值調節至10～11；S2、將所述pH調節槽的出水輸送至所述換熱器進行換熱后從頂部噴淋進入所述汽提塔，與由底部向上進入所述汽提塔的氣體逆流接觸，使廢水中的氨由液相轉為氣相后從所述汽提塔的頂部排出；其中，所述汽提塔排出的氣體的溫度為75～85℃；S3、使所述汽提塔的頂部排出的氣體由底部進入所述吸附氧化塔，與填充在所述吸附氧化塔的塔板上的吸附氧化劑接觸，使得氣體中的氨氣被氧化為氮?dú)�，所述吸附氧化塔中的氣體從頂部排出，然后由底部回流進入所述汽提塔；S4、將所述汽提塔的底部排出的出水輸送至所述換熱器，與所述pH調節槽的出水進行換熱后再進入所述冷卻器冷卻至30～35℃；其中，所述汽提塔的底部排出的出水中的氨氮濃度低于200mg/L；S5、將所述冷卻器的出水輸送至所述調節池，調節水質；S6、將所述調節池的出水輸送至所述A/O生化系統進行生化處理，使水中的氨含量降至15mg/L以下后作為達標水排放。
10.根據權利要求9所述的高氨氮廢水處理工藝，其特征在于，包括以下步驟：S1、將流量為0.2m3/h、氨氮濃度為1000mg/L、pH為9.7的氨氮廢水輸送至所述pH調節槽，通過流量泵向所述pH調節槽中添加質量分?jǐn)?shù)為30％的NaOH溶液將廢水的pH值調節至10～11；S2、將所述pH調節槽的出水輸送至所述換熱器進行換熱后從頂部進入所述汽提塔，與由底部向上進入所述汽提塔的氣體逆流接觸，使廢水中的氨由液相轉為氣相后從所述汽提塔的頂部排出；其中，所述汽提塔排出的氣體溫度為75～85℃，NH3濃度5194mg/m3，NH4+去除率為82.5％；S3、使所述汽提塔的頂部排出的氣體由底部進入所述吸附氧化塔，與填充在所述吸附氧化塔的塔板上的吸附氧化劑接觸，使得氣體中的氨氣被氧化為氮?dú)猓鑫窖趸械臍怏w從頂部排出，然后由底部回流進入所述汽提塔；其中，所述吸附氧化塔的頂部排出的氣體溫度為50～60℃，NH3濃度124mg/m3，NH3吸附氧化效率97.61％；S4、將所述汽提塔的底部排出的出水輸送至所述換熱器，與所述pH調節槽的出水進行換熱后再進入所述冷卻器冷卻至30～35℃；其中，所述汽提塔的底部排出的出水中的氨氮濃度為175mg/L；S5、將所述冷卻器的出水輸送至所述調節池，調節水質，所述調節池的出水的pH值為7.5；S6、將所述調節池的出水輸送至所述A/O生化系統進行生化處理后作為達標水排放，所述A/O生化系統的出水中的氨含量為8.3mg/L。
（發明人：董仕宏;吳倩;辛豐;何文）
