高新涂裝廢氣廢水交叉處理裝置

發布時間:2023-10-7 10:11:14  中國污水處理工程網

公布日:2022.06.21

申請日:2020.12.18

分類號:B01D53/18(2006.01)I;B01D53/02(2006.01)I;C02F9/04(2006.01)I;C02F103/14(2006.01)N

摘要

本發明公開了一種涂裝廢氣廢水交叉處理設備,涉及涂裝技術領域。該一種涂裝廢氣廢水交叉處理設備,包括反應裝置,反應裝置包括筒一,筒一的前側面通過鉸鏈活動安裝有門一,門一的前表面右側固定連接有門把手,筒一的右側面上部開設有水孔,水孔的右側正對設置有水管,水管的左端固定連接筒一,筒一的右側面下部開設有氣孔,氣孔的右側正對設置有氣管,氣管的左端固定連接筒一;水孔的左側正對設置有橫筒,橫筒的右端固定連接筒一的右內壁,橫筒的左端固定連接筒一的左內壁,橫筒的下內壁上開設有下口,下口的下方正對設置有噴淋柱,噴淋柱的上端固定連接橫筒;該一種涂裝廢氣廢水交叉處理設備使得裝置的使用更加的環保。


權利要求書

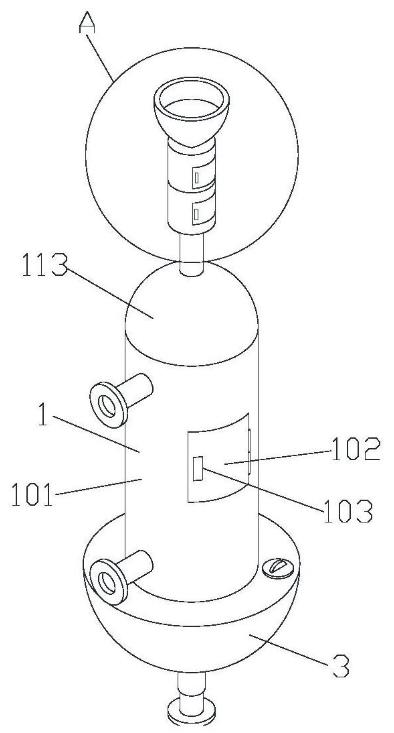

1.一種涂裝廢氣廢水交叉處理設備,包括反應裝置(1),所述反應裝置(1)包括筒一(101),所述筒一(101)的前側面通過鉸鏈活動安裝有門一(102),所述門一(102)的前表面右側固定連接有門把手(103),其特征在于:所述筒一(101)的右側面上部開設有水孔(104),所述水孔(104)的右側正對設置有水管(105),所述水管(105)的左端固定連接筒一(101),所述筒一(101)的右側面下部開設有氣孔(106),所述氣孔(106)的右側正對設置有氣管(107),所述氣管(107)的左端固定連接筒一(101);所述水孔(104)的左側正對設置有橫筒(108),所述橫筒(108)的右端固定連接筒一(101)的右內壁,所述橫筒(108)的左端固定連接筒一(101)的左內壁,所述橫筒(108)的下內壁上開設有下口(109),所述下口(109)的下方正對設置有噴淋柱(110),所述噴淋柱(110)的上端固定連接橫筒(108);所述筒一(101)的內側壁中部固定連接有擋板(111),所述擋板(111)的位置與門一(102)的位置相適配,所述擋板(111)與筒一(101)的內部適配,所述擋板(111)的上表面等距均勻的開設有擋孔(112);所述筒一(101)的上端固定連接有上蓋(113),所述上蓋(113)的形狀包括開口朝下的半圓球形,所述上蓋(113)的上端貫穿固定連接有上管(114),所述筒一(101)的下端固定連接有下蓋(115),所述下蓋(115)的形狀包括開口朝上的半圓球形,所述下蓋(115)的下端貫穿固定連接有下管(116),所述下管(116)的下端外側固定連接有外環(117)。

2.根據權利要求1所述的一種涂裝廢氣廢水交叉處理設備,其特征在于:所述下蓋(115)的內部設置有攪拌裝置(2),所述攪拌裝置(2)包括球殼一(201),所述球殼一(201)的形狀包括半球形,所述球殼一(201)的右端開設有出口(202),所述出口(202)的內側壁固定連接有出管(203),所述出管(203)的左端固定連接有擠壓囊(204),所述擠壓囊(204)的材質包括彈性材質,所述擠壓囊(204)的左端固定連接有入管(205),所述入管(205)的左方設置有球殼二(206),所述球殼二(206)的形狀包括半球形,所述球殼二(206)與球殼一(201)對稱設置,所述球殼二(206)的右端固定連接球殼一(201)的左端,所述球殼二(206)的左端開設有入口(207),所述入管(205)的左端外側固定連接入口(207)的內側壁,所述入口(207)的左端正對有連通管(208),所述連通管(208)的材質包括彈性材料,所述連通管(208)的右端固定連接球殼二(206),所述連通管(208)在遠離球殼二(206)的那一端貫穿下蓋(115)的外側壁。

3.根據權利要求2所述的一種涂裝廢氣廢水交叉處理設備,其特征在于:所述球殼二(206)的內側壁上等距均勻的固定連接有彈簧(209),所述彈簧(209)的數量為四個,四個所述彈簧(209)分別位于球殼二(206)的內部的上下前后四側,所述彈簧(209)在遠離球殼二(206)的那一端固定連接有小球(210),所述小球(210)的數量為四個,四個所述小球(210)位于擠壓囊(204)的外側周圍。

4.根據權利要求1所述的一種涂裝廢氣廢水交叉處理設備,其特征在于:所述下蓋(115)的下方設置有底座裝置(3),所述底座裝置(3)包括底碗一(301),所述底碗一(301)的形狀包括開口超上的半圓球形,所述底碗一(301)的內部設置有底碗二(302),所述底碗二(302)的形狀包括開口朝上的半圓球形,所述底碗二(302)的下壁上開設有底孔(303),所述底碗二(302)的外側壁上等距均勻的開設有連通孔(304),所述連通孔(304)的外側設置有密封膠(305),所述密封膠(305)固定連接在底碗二(302)的外側壁上。

5.根據權利要求4所述的一種涂裝廢氣廢水交叉處理設備,其特征在于:所述底孔(303)的下方正對有出水管(306),所述出水管(306)的上端固定連接在底碗二(302)的下端,所述出水管(306)的下端貫穿固定連接底碗一(301)的下端且出水管(306)的下端伸出底碗一(301);所述底碗一(301)的上端固定連接有上板(307),所述上板(307)的上表面開設有中心孔(308),所述中心孔(308)與底碗二(302)的上端口正對,所述上板(307)的上表面外側開設有螺紋孔(309),所述螺紋孔(309)的上方正對設置有孔蓋(310),所述孔蓋(310)的下表面中部固定連接有螺紋柱(311),所述螺紋柱(311)與螺紋孔(309)通過螺紋連接在一起。

6.根據權利要求2所述的一種涂裝廢氣廢水交叉處理設備,其特征在于:所述下蓋(115)固定套接在底碗二(302)的內部,所述下管(116)插入出水管(306)中,所述外環(117)處于出水管(306)的下方;所述連通管(208)在遠離下蓋(115)的那一端套接在連通孔(304)內部且與密封膠(305)固定連接。

7.根據權利要求1所述的一種涂裝廢氣廢水交叉處理設備,其特征在于:所述上管(114)的上方設置有凈氣裝置(4),所述凈氣裝置(4)包括箱體一(401),所述箱體一(401)的前側通過鉸鏈活動安裝有門二(402),所述箱體一(401)的下端固定連接有箱體二(403),所述箱體二(403)與箱體一(401)的內部相通,所述箱體二(403)的下壁固定套接在上管(114)的上端,所述箱體二(403)與上管(114)內部相通,所述箱體二(403)的前側通過鉸鏈活動安裝有門三(404),所述箱體一(401)的上表面貫穿固定連接有上口(405),所述上口(405)的形狀包括開口向上的半圓球形,所述上口(405)與箱體一(401)的內部相通。

發明內容

本發明的目的在于提供一種涂裝廢氣廢水交叉處理設備,以解決上述背景技術中提出的問題。

為實現上述目的,本發明提供如下技術方案:一種涂裝廢氣廢水交叉處理設備,包括反應裝置,所述反應裝置包括筒一,所述筒一的前側面通過鉸鏈活動安裝有門一,所述門一的前表面右側固定連接有門把手,所述筒一的右側面上部開設有水孔,所述水孔的右側正對設置有水管,所述水管的左端固定連接筒一,所述筒一的右側面下部開設有氣孔,所述氣孔的右側正對設置有氣管,所述氣管的左端固定連接筒一;所述水孔的左側正對設置有橫筒,所述橫筒的右端固定連接筒一的右內壁,所述橫筒的左端固定連接筒一的左內壁,所述橫筒的下內壁上開設有下口,所述下口的下方正對設置有噴淋柱,所述噴淋柱的上端固定連接橫筒;所述筒一的內側壁中部固定連接有擋板,所述擋板的位置與門一的位置相適配,所述擋板與筒一的內部適配,所述擋板的上表面等距均勻的開設有擋孔;所述筒一的上端固定連接有上蓋,所述上蓋的形狀包括開口朝下的半圓球形,所述上蓋的上端貫穿固定連接有上管,所述筒一的下端固定連接有下蓋,所述下蓋的形狀包括開口朝上的半圓球形,所述下蓋的下端貫穿固定連接有下管,所述下管的下端外側固定連接有外環。

所述下蓋的內部設置有攪拌裝置,所述攪拌裝置包括球殼一,所述球殼一的形狀包括半球形,所述球殼一的右端開設有出口,所述出口的內側壁固定連接有出管,所述出管的左端固定連接有擠壓囊,所述擠壓囊的材質包括彈性材質,所述擠壓囊的左端固定連接有入管,所述入管的左方設置有球殼二,所述球殼二的形狀包括半球形,所述球殼二與球殼一對稱設置,所述球殼二的右端固定連接球殼一的左端,所述球殼二的左端開設有入口,所述入管的左端外側固定連接入口的內側壁,所述入口的左端正對有連通管,所述連通管的材質包括彈性材料,所述連通管的右端固定連接球殼二,所述連通管在遠離球殼二的那一端貫穿下蓋的外側壁。

優選的,所述球殼二的內側壁上等距均勻的固定連接有彈簧,所述彈簧的數量為四個,四個所述彈簧分別位于球殼二的內部的上下前后四側,所述彈簧在遠離球殼二的那一端固定連接有小球,所述小球的數量為四個,四個所述小球位于擠壓囊的外側周圍。

優選的,所述下蓋的下方設置有底座裝置,所述底座裝置包括底碗一,所述底碗一的形狀包括開口超上的半圓球形,所述底碗一的內部設置有底碗二,所述底碗二的形狀包括開口朝上的半圓球形,所述底碗二的下壁上開設有底孔,所述底碗二的外側壁上等距均勻的開設有連通孔,所述連通孔的外側設置有密封膠,所述密封膠固定連接在底碗二的外側壁上。

優選的,所述底孔的下方正對有出水管,所述出水管的上端固定連接在底碗二的下端,所述出水管的下端貫穿固定連接底碗一的下端且出水管的下端伸出底碗一;所述底碗一的上端固定連接有上板,所述上板的上表面開設有中心孔,所述中心孔與底碗二的上端口正對,所述上板的上表面外側開設有螺紋孔,所述螺紋孔的上方正對設置有孔蓋,所述孔蓋的下表面中部固定連接有螺紋柱,所述螺紋柱與螺紋孔通過螺紋連接在一起。

優選的,所述下蓋固定套接在底碗二的內部,所述下管插入出水管中,所述外環處于出水管的下方;所述連通管在遠離下蓋的那一端套接在連通孔內部且與密封膠固定連接。

優選的,所述上管的上方設置有凈氣裝置,所述凈氣裝置包括箱體一,所述箱體一的前側通過鉸鏈活動安裝有門二,所述箱體一的下端固定連接有箱體二,所述箱體二與箱體一的內部相通,所述箱體二的下壁固定套接在上管的上端,所述箱體二與上管內部相通,所述箱體二的前側通過鉸鏈活動安裝有門三,所述箱體一的上表面貫穿固定連接有上口,所述上口的形狀包括開口向上的半圓球形,所述上口與箱體一的內部相通。

與現有技術相比,本發明的有益效果是:

(1)、該一種涂裝廢氣廢水交叉處理設備,通過反應裝置的結構設計,將涂裝的廢氣從氣管中導入筒一的內部,將涂裝的廢水從水管中導入筒一的內部,這樣在涂裝的廢氣和廢水進入到筒一的內部之后,廢水會經過橫筒、下口和噴淋柱從上往下噴淋而出,而廢氣會經過氣孔、擋板和擋孔向上流出,由于廢氣和廢水的運動方向完全相反,在擋板的下方部位會使得廢氣和廢水進行充分的混合,涂裝的廢氣中經常會帶有可溶于水的一些雜質,通過廢氣與廢水的混合,可以使用廢水將廢氣中的可溶于水的一些雜質去除,且進行這一步驟的時候不需要加入新的凈水資源,使得裝置的使用更加的環保。

(2)、該一種涂裝廢氣廢水交叉處理設備,通過攪拌裝置的設計,廢氣在筒一中從下向上移動的過程中會使得擋板下方的廢水和廢氣發生相對運動,使得廢氣不停的在廢水中類似與攪拌的流動,在加上攪拌裝置的幫助,使得攪拌裝置作為一個實體在廢氣運動的帶動下也會在廢水中做無規則的碰撞運動,使得廢氣和廢水進行一個充分的混合攪拌功能,這樣一方面加快廢氣從廢水中溢出的速度,另一方面使得凈水劑可以與廢水充分的混合,大大加快凈水的速度。

(3)、該一種涂裝廢氣廢水交叉處理設備,通過攪拌裝置的設計,以及攪拌裝置和底座裝置之間的配合,在裝置的工作過程中,攪拌裝置之間是會相互發生無規則的碰撞的,這樣的情況下,球殼二內部設置的小球就會在彈簧的帶動下,持續且無規則的撞擊擠壓囊,在持續的碰撞過程中,通過擠壓擠壓囊,從而將連通管連通著的底座裝置內部的凈水劑一次次的吸取,再在下一次的碰撞過程中,從出管中擠壓到筒一的內部,進行廢水的凈化,當廢氣越多,在廢水中自動加入的凈水藥劑就會相對多,大大的增加了裝置的自動化程度。

(4)、該一種涂裝廢氣廢水交叉處理設備,廢水中也會存在一定的固體垃圾,通過擋板的設計,且擋板的上表面上等距均勻的開設有擋孔,從擋板經過的廢水,就會隔絕一定的廢水中的固體垃圾,與此同時通過門一的設計,也可以及時的對這些固體的垃圾進行清理,從而不影響裝置的主體工作,這樣的設計,使得處理廢水中的固體垃圾十分的方便,增加了裝置的操作便利性。

(5)、該一種涂裝廢氣廢水交叉處理設備,在上管的上方設置了凈氣裝置,通過凈氣裝置的設計,將活性炭的放置場所設計成為兩部分,這樣在進行活性炭更換的時候,首先將處于下方的活性炭進行更換,在更換的時候,處于上方的活性炭還可以繼續進行廢氣的凈化,這樣避免在更換的時候廢氣溢出,當取出底層的活性炭后,上方的活性炭會自動的從箱體一中落入到箱體二中,接著打開門二將新的活性炭放入到箱體一中,這樣在一直有活性炭的情況下,進行了活性炭的更換,大大的提高了裝置便于更換活性炭的能力,且不會出現活性炭飽未及時更換的情況出現,增加了廢氣處理的安全性。

(發明人:熊國順)
