公布日：2022.06.17
申請日：2022.04.22
分類號：C02F9/10(2006.01)I;C02F1/04(2006.01)I;C02F101/16(2006.01)N
摘要
本發明公開了一種處理含易分解銨鹽廢水的設備和方法，設備包括再沸器、精餾設備、內回流冷凝器、進料預熱器、反應結晶設備、母液暫存罐和回流預熱器，再沸器的上端依次連接精餾設備和內回流冷凝器，內回流冷凝器的出氣口通過出氣管與反應結晶設備連接，反應結晶設備的出料口連接有固液分離設備，固液分離設備的母液出口與母液暫存罐相連，母液暫存罐的出料口通過強制回流泵分別與反應結晶設備的進料品和回流預熱器進料口相連，回流預熱器的出料口與精餾設備的回流口相連，再沸器的出料口連接有出水輸送泵。本發明簡單、有效、節能，并且能夠在不產生新污染物的情況下處理含易分解銨鹽的廢水。
權利要求書

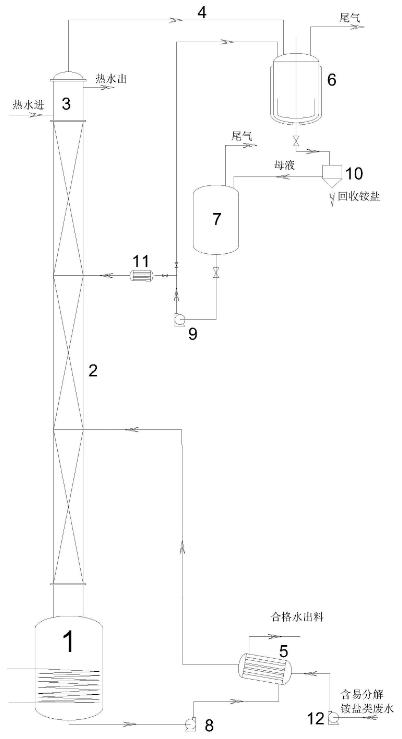

1.一種處理含易分解銨鹽廢水的設備，其特征在于，包括再沸器(1)、精餾設備(2)、內回流冷凝器(3)、進料預熱器(5)、反應結晶設備(6)、母液暫存罐(7)和回流預熱器(11)，所述再沸器(1)的上端依次連接所述精餾設備(2)和內回流冷凝器(3)，所述內回流冷凝器(3)的出氣口通過出氣管(4)與所述反應結晶設備(6)連接，反應結晶設備(6)的出料口連接有固液分離設備(10)，所述固液分離設備(10)的母液出口與所述母液暫存罐(7)相連，所述母液暫存罐(7)的出料口通過強制回流泵(9)分別與反應結晶設備(6)的進料品和回流預熱器(11)進料口相連，回流預熱器(11)的出料口與精餾設備(2)的回流口相連，所述再沸器(1)的出料口連接有出水輸送泵(8)，出水輸送泵(8)的出口與進料預熱器(5)的熱水進口相連，進料預熱器(5)的進料口連接進料輸送泵(12)的出口，進料預熱器(5)的出料口與精餾設備(2)的進料口相連。
2.根據權利要求1所述的處理含易分解銨鹽廢水的設備，其特征在于，所述再沸器(1)為釜式再沸器。
3.根據權利要求1所述的處理含易分解銨鹽廢水的設備，其特征在于，所述精餾設備(2)包括超重力精餾塔以及由板式塔和填料塔組成的精餾塔。
4.根據權利要求1所述的處理含易分解銨鹽廢水的設備，其特征在于，所述內回流冷凝器(3)采用55-60℃的熱水做冷媒。
5.根據權利要求1所述的處理含易分解銨鹽廢水的設備，其特征在于，所述出氣管(4)帶有伴熱裝置，出氣管(4)內的溫度高于60℃。
6.根據權利要求1所述的處理含易分解銨鹽廢水的設備，其特征在于，所述反應結晶設備(6)為帶有降溫系統和物料攪拌系統的反應器。
7.根據權利要求1或6所述的處理含易分解銨鹽廢水的設備，其特征在于，所述反應結晶設備(6)的排氣口與尾氣吸收系統相連。
8.一種處理含易分解銨鹽廢水的方法，其特征在于，包括如下步驟：步驟一，用出氣管(4)的伴熱裝置給出氣管(4)升溫，保證出氣管(4)的管內溫度大于60℃；步驟二，向精餾設備(2)上的內回流冷凝器(3)中通入55-60℃的熱水；步驟三，向再沸器(1)通入蒸汽開始加熱，同時向反應結晶設備(6)通入冷卻水并開啟攪拌；步驟四，當精餾設備(2)頂部的內回流冷凝器(3)出氣溫度達到60℃時，開啟回流預熱器(11)通入蒸汽，并開啟強制回流泵(9)，將母液暫存罐(7)內的物料持續送入精餾設備(2)的回流口；步驟五，當精餾設備(2)運行穩定后，開啟進料輸送泵(12)向進料預熱器(5)進料；同時開啟出水輸送泵(8)，廢水經過預熱后進入精餾設備(2)的進料口，合格水經換熱后去后續處理；步驟六，將反應結晶設備(6)內的物料放入固液分離設備(10)進行固液分離，分離出的回收銨鹽經包裝待用，分離出的母液進入母液暫存罐(7)。
9.根據權利要求8所述的處理含易分解銨鹽廢水的方法，其特征在于，所述步驟六中每次反應結晶設備(6)放料后，需將部分的母液暫存罐(7)內的物料用強制回流泵(9)轉入反應結晶設備(6)，以保證反應結晶設備(6)內物料的攪拌效果。
10.根據權利要求8所述的處理含易分解銨鹽廢水的方法，其特征在于，所述步驟四中通過調整再沸器(1)的蒸汽量、進料輸送泵(12)的流量及內回流冷凝器(3)冷媒的流量和溫度來控制內回流冷凝器(3)的出氣溫度保持60-90℃。
11.根據權利要求8所述的處理含易分解銨鹽廢水的方法，其特征在于，所述反應結晶設備(6)內的溫度控制在0-25℃。
12.根據權利要求8所述的處理含易分解銨鹽廢水的方法，其特征在于，所述再沸器(1)內的溫度控制在100-110℃。
發明內容
針對以上問題，本發明提供了一種簡單方便的處理含易分解銨鹽廢水的設備，并提供了設備的使用方法。
為實現上述目標，本發明采用如下方案：
一種處理含易分解銨鹽廢水的設備，包括再沸器、精餾設備、內回流冷凝器、進料預熱器、反應結晶設備、母液暫存罐和回流預熱器，所述再沸器的上端依次連接所述精餾設備和內回流冷凝器，所述內回流冷凝器的出氣口通過出氣管與所述反應結晶設備連接，反應結晶設備的出料口連接有固液分離設備，所述固液分離設備的母液出口與所述母液暫存罐相連，所述母液暫存罐的出料口通過強制回流泵分別與反應結晶設備的進料品和回流預熱器進料口相連，回流預熱器的出料口與精餾設備的回流口相連，所述再沸器的出料口連接有出水輸送泵，出水輸送泵的出口與進料預熱器的熱水進口相連，進料預熱器的進料口連接進料輸送泵的出口，進料預熱器的出料口與精餾設備的進料口相連。
進一步地，所述再沸器為釜式再沸器。
進一步地，所述精餾設備包括超重力精餾塔以及由板式塔和填料塔組成的精餾塔。
進一步地，所述內回流冷凝器采用55-60℃的熱水做冷媒。
進一步地，所述出氣管帶有伴熱裝置，出氣管內的溫度高于60℃。
進一步地，所述反應結晶設備為帶有降溫系統和物料攪拌系統的反應器。
進一步地，所述反應結晶設備的排氣口與尾氣吸收系統相連。
一種處理含易分解銨鹽廢水的方法，包括如下步驟：
步驟一，用出氣管的伴熱裝置給出氣管升溫，保證出氣管的管內溫度大于60℃；
步驟二，向精餾設備上的內回流冷凝器中通入55-60℃的熱水；
步驟三，向再沸器通入蒸汽開始加熱，同時向反應結晶設備通入冷卻水并開啟攪拌；
步驟四，當精餾設備頂部的內回流冷凝器出氣溫度達到60℃時，開啟回流預熱器通入蒸汽，并開啟強制回流泵，將母液暫存罐內的物料持續送入精餾設備的回流口；
步驟五，當精餾設備運行穩定后，開啟進料輸送泵向進料預熱器進料；同時開啟出水輸送泵，廢水經過預熱后進入精餾設備的進料口，合格水經換熱后去后續處理；
步驟六，將反應結晶設備內的物料放入固液分離設備進行固液分離，分離出的回收銨鹽經包裝待用，分離出的母液進入母液暫存罐。
進一步地，所述步驟六中每次反應結晶設備放料后，需將部分的母液暫存罐內的物料用強制回流泵轉入反應結晶設備，以保證反應結晶設備內物料的攪拌效果。
進一步地，所述步驟四中通過調整再沸器的蒸汽量、進料輸送泵的流量及內回流冷凝器冷媒的流量和溫度來控制內回流冷凝器的出氣溫度保持60-90℃。
進一步地，所述反應結晶設備內的溫度控制在0-25℃。
進一步地，所述再沸器內的溫度控制在100-110℃。
與現有技術比較，本發明有益效果在于：
本發明通過控制精餾條件使易分解銨鹽在精餾設備內分解，脫除銨鹽后的水落入再沸器，后經出水輸送泵轉出，分解后的氣體在精餾設備出氣口處富集，將富集的氣體引入反應結晶設備，使分解后的氣體重新反應生成銨鹽，新生成的銨鹽經固液分離設，回收，母液回流入精餾設備。本發明簡單、有效、節能，并且能夠在不產生新污染物的情況下處理含易分解銨鹽的廢水。
（發明人：李帥;左立學;牛舍）
