公布日：2022.05.27
申請日：2022.01.29
分類號：B01D29/03(2006.01)I;B01D29/66(2006.01)I;B01D29/94(2006.01)I
摘要
本發明公開了一種原料廢水過濾回收裝置，其中有過濾組件、調節組件和回收組件，過濾組件，包括外殼和過濾件，所述過濾件設置于所述外殼底部；調節組件，設置于所述過濾組件內部中間，包括浮箱和擋板，所述擋板設置于所述浮箱底部；回收組件，設置于所述過濾組件一側，包括加熱罐和攪拌件，所述攪拌件設置于所述加熱罐內部。本發明通過調節組件可在過濾板堵塞效率降低的時候及時自動清洗沖刷過濾板，節省大量人力和時間。
權利要求書

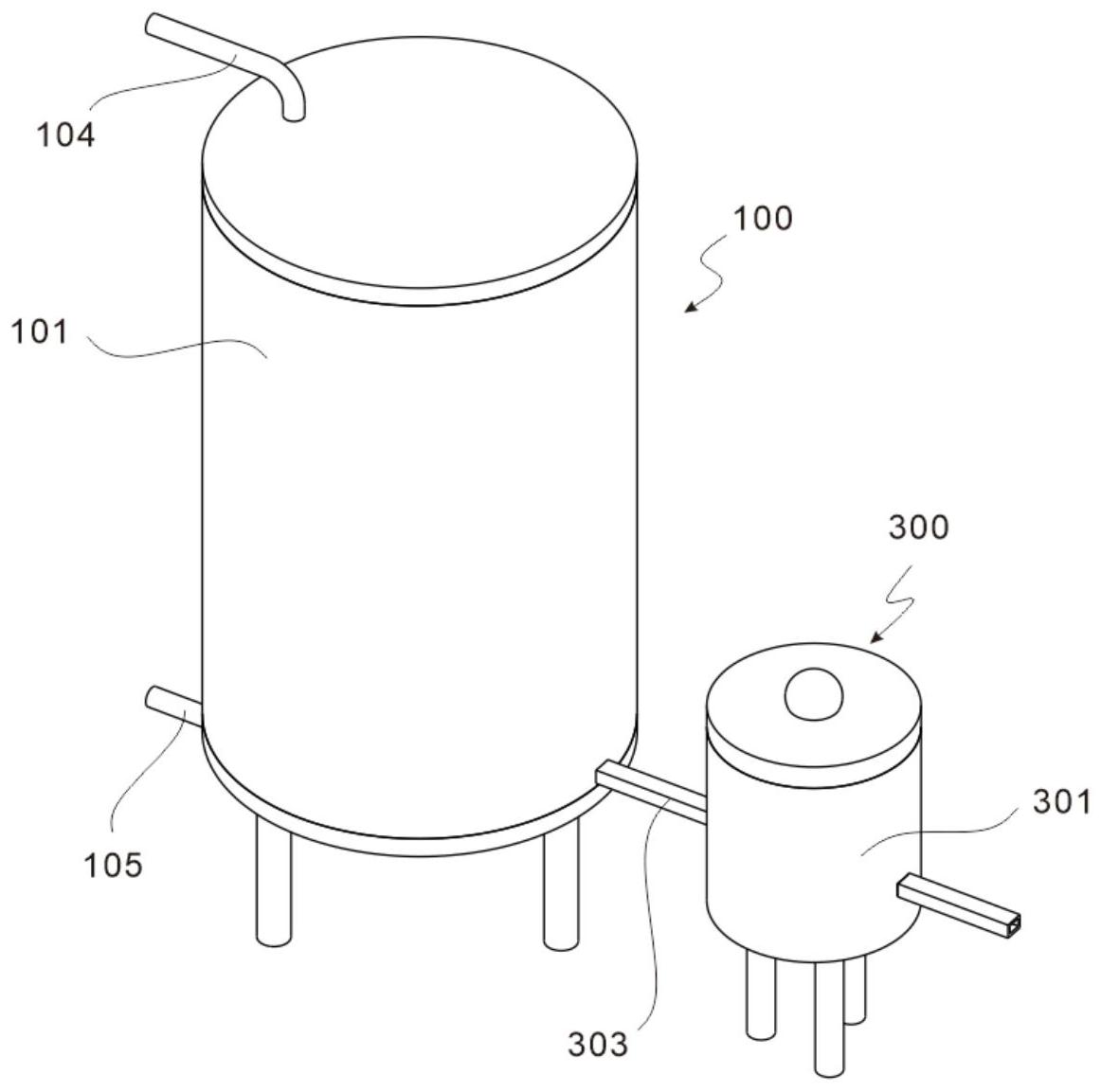

1.一種原料廢水過濾回收裝置，其特征在于：包括，過濾組件(100)，包括外殼(101)和過濾件(102)，所述過濾件(102)設置于所述外殼(101)底部；調節組件(200)，設置于所述過濾組件(100)內部中間，包括浮箱(201)和擋板(202)，所述擋板(202)設置于所述浮箱(201)底部；回收組件(300)，設置于所述過濾組件(100)一側，包括加熱罐(301)和攪拌件(302)，所述攪拌件(302)設置于所述加熱罐(301)內部。
2.如權利要求1所述的原料廢水過濾回收裝置，其特征在于：所述過濾組件(100)還包括進水管(104)和出水管(105)，所述進水管(104)貫穿連接所述外殼(101)頂部，所述出水管(105)貫穿連接所述外殼(101)底部。
3.如權利要求2所述的原料廢水過濾回收裝置，其特征在于：所述外殼(101)底部?jī)蓚?cè)對稱設有出渣孔，所述外殼(101)還設有中柱(103)連接所述外殼(101)頂部和底部。
4.如權利要求3所述的原料廢水過濾回收裝置，其特征在于：所述過濾件(102)包括過濾板(102a)和擋塊(102b)，所述擋塊(102b)有兩個，對稱設置于所述過濾板(102a)兩側，所述擋塊(102b)和所述外殼(101)的所述出渣孔位置對應。
5.如權利要求4所述的原料廢水過濾回收裝置，其特征在于：所述中柱(103)側面中心設有限位槽(103a)，所述限位槽(103a)分上下，上半部分有兩槽，頂部相連，下半部分同樣有兩槽，底部相連，上半部分兩槽距離小于下半部分兩槽距離。
6.如權利要求5所述的原料廢水過濾回收裝置，其特征在于：所述中柱(103)還包括限位柱(103b)和固定管(103c)，所述限位柱(103b)一端設置于所述限位槽(103a)內部，一端固定連接所述固定管(103c)，所述固定管(103c)外側和所述浮箱(201)固定。
7.如權利要求6所述的原料廢水過濾回收裝置，其特征在于：所述調節組件(200)還包括彈簧(203)，所述彈簧(203)套接于所述中柱(103)外側，所述彈簧(203)頂部連接所述浮箱(201)底部，底部連接所述過濾板(102a)中心頂部。
8.如權利要求6或7所述的原料廢水過濾回收裝置，其特征在于：所述浮箱(201)中間有四個貫穿的大孔，其中中間的孔套接在所述中柱(103)的所述固定管(103c)上，另外三個大孔環繞中間的孔設置，所述浮箱(201)頂部設有一個入水口，底部設有六個出水口，所述擋板(202)對應所述浮箱(201)底部設有同樣的孔。
9.如權利要求8所述的原料廢水過濾回收裝置，其特征在于：所述回收組件(300)還包括濾渣管(303)和電熱絲(304)，所述濾渣管(303)連接所述外殼(101)和所述加熱罐(301)。10.如權利要求7或9任一所述的原料廢水過濾回收裝置，其特征在于：所述回收組件(300)還包括電熱絲(304)，所述電熱絲(304)設置于所述加熱罐(301)底部。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
鑒于上述和/或現有的原料廢水過濾回收裝置中存在的問題，提出了本發明。
因此，本發明所要解決的問題在于如果在準確的時間更換過濾板，清理濾渣。
為解決上述技術問題，本發明提供如下技術方案：一種原料廢水過濾回收裝置，其中有過濾組件、調節組件和回收組件，過濾組件，包括外殼和過濾件，所述過濾件設置于所述外殼底部；調節組件，設置于所述過濾組件內部中間，包括浮箱和擋板，所述擋板設置于所述浮箱底部；回收組件，設置于所述過濾組件一側，包括加熱罐和攪拌件，所述攪拌件設置于所述加熱罐內部。
作為本發明所述原料廢水過濾回收裝置的一種優選方案，其中：所述過濾組件還包括進水管和出水管，所述進水管貫穿連接所述外殼頂部，所述出水管貫穿連接所述外殼底部。
作為本發明所述原料廢水過濾回收裝置的一種優選方案，其中：所述外殼底部?jī)蓚?cè)對稱設有出渣孔，所述外殼還設有中柱連接所述外殼頂部和底部。
作為本發明所述原料廢水過濾回收裝置的一種優選方案，其中：所述過濾件包括過濾板和擋塊，所述擋塊有兩個，對稱設置于所述過濾板兩側，所述擋塊和所述外殼的所述出渣孔位置對應。
作為本發明所述原料廢水過濾回收裝置的一種優選方案，其中：所述中柱側面中心設有限位槽，所述限位槽分上下，上半部分有兩槽，頂部相連，下半部分同樣有兩槽，底部相連，上半部分兩槽距離小于下半部分兩槽距離。
作為本發明所述原料廢水過濾回收裝置的一種優選方案，其中：所述中柱還包括限位柱和固定管，所述限位柱一端設置于所述限位槽內部，一端固定連接所述固定管，所述固定管外側和所述浮箱固定。
作為本發明所述原料廢水過濾回收裝置的一種優選方案，其中：所述調節組件還包括彈簧，所述彈簧套接于所述中柱外側，所述彈簧頂部連接所述浮箱底部，底部連接所述過濾板中心頂部。
作為本發明所述原料廢水過濾回收裝置的一種優選方案，其中：所述浮箱中間有四個貫穿的大孔，其中中間的孔套接在所述中柱的所述固定管上，另外三個大孔環繞中間的孔設置，所述浮箱頂部設有一個入水口，底部設有六個出水口，所述擋板對應所述浮箱底部設有同樣的孔。
作為本發明所述原料廢水過濾回收裝置的一種優選方案，其中：所述回收組件還包括濾渣管和電熱絲，所述濾渣管連接所述外殼和所述加熱罐。
作為本發明所述原料廢水過濾回收裝置的一種優選方案，其中：所述回收組件還包括電熱絲，所述電熱絲設置于所述加熱罐底部。
本發明有益效果為：本發明通過調節組件可在過濾板堵塞效率降低的時候及時自動清洗沖刷過濾板，節省大量人力和時間。
（發明人：顏倩;高佳云;周穎梅）
