公布日：2022.06.21
申請日：2020.12.18
分類號：A01G25/02(2006.01)I;B08B3/02(2006.01)I
摘要
本發明公開了一種廢水后處理循環利用裝置，涉及廢水回收技術領域，包括連接管，所述連接管的側壁頂端開設有圓形孔，設備框的側壁與連接管上圓形孔內部壁面固定安裝有設備框，設備框的側壁前后兩端均開設有圓形孔，設備框的外部設置有兩組漏水管，兩組漏水管相趨近的一端分別通過設備框上兩組圓形孔延伸至設備框的內部。本發明中，該廢水后處理循環利用裝置，處在隔板和擋板之間的水會從隔板的側壁上流出，滴在地面上，而隔板的頂部壁面與延伸桿固定連接，延伸桿的頂部與延伸彈簧固定連接，所以隔板與連接板之間的水滴完之后，延伸彈簧會拉動隔板向上移動，恢復至原來的位置，為農作物提供廢水中含有的礦物質，達到了節約成本的效果。
權利要求書

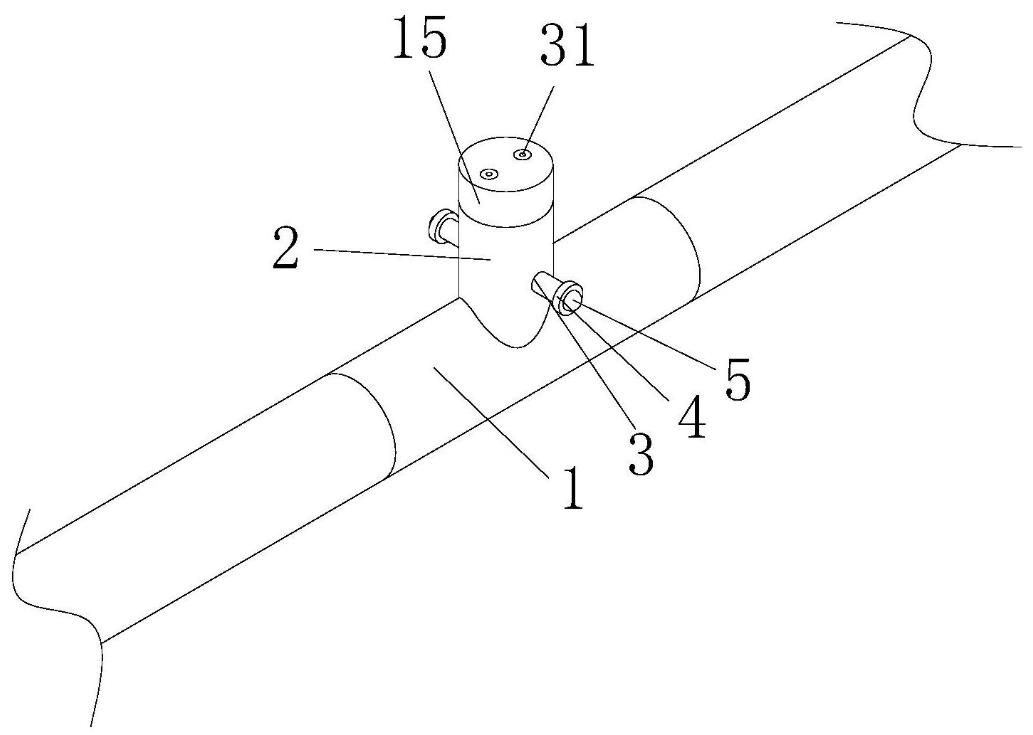

1.一種廢水后處理循環利用裝置，包括連接管(1)，其特征在于：所述連接管(1)的側壁頂端開設有圓形孔，設備框(2)的側壁與連接管(1)上圓形孔內部壁面固定安裝有設備框(2)，設備框(2)的側壁前后兩端均開設有圓形孔，設備框(2)的外部設置有兩組漏水管(3)，兩組漏水管(3)相趨近的一端分別通過設備框(2)上兩組圓形孔延伸至設備框(2)的內部，兩組漏水管(3)相趨近的一側壁面均開設有通水道(6)，兩組通水道(6)均呈“L”字形狀，兩組通水道(6)的內部頂部壁面相遠離的一端均固定安裝有固定桿(7)，固定桿(7)的底部壁面開設有兩組矩形槽，固定桿(7)的底部設置有延伸桿(8)，設備框(2)的內部設置有隔板(9)，隔板(9)的頂部壁面前后兩側均固定安裝有連接板(10)，固定桿(7)的側壁滑動連接有擋板(11)，卡板(13)的底部面與兩組延伸桿(8)的頂部壁面固定連接，固定桿(7)的內部設置有延伸彈簧(14)。
2.根據權利要求1所述的一種廢水后處理循環利用裝置，其特征在于：所述擋板(11)的頂部壁面固定安裝有導流板(12)，導流板(12)呈中空?qǐng)A臺狀，導流板(12)上的孔與固定桿(7)的側壁滑動連接。
3.根據權利要求1所述的一種廢水后處理循環利用裝置，其特征在于：兩組所述漏水管(3)的側壁相遠離的一端均套有密封圈(4)，設備框(2)的頂部設置有上封框(15)，設備框(2)的內部側壁左右兩端均開設有卡槽(23)，靠近右側的卡槽(23)的底部貫穿設備框(2)的側壁，設備框(2)的外部設置有拉板(24)，拉板(24)的左端通過靠近右側的卡槽(23)延伸至設備框(2)的內部，設備框(2)的內部設置有四組密封板(25)，四組密封板(25)遠離中心點的一側壁面均成圓弧狀，靠近漏水管(3)的兩組密封板(25)的側壁均開設有圓形通孔，兩組漏水管(3)的側壁相趨近的一端分別與相趨近的一組密封板(25)上的圓形通孔內部活動連接，設備框(2)的內部設置有四組合頁(26)，四組合頁(26)將四組密封板(25)活動連接起來，上封框(15)的頂部壁面開設有兩組圓形通孔，上封框(15)上兩組圓形通孔對應位置壁面均固定安裝有噴頭(31)，兩組噴頭(31)的頂部壁面和側壁相趨近的一端均開設有圓形孔，兩組噴頭(31)上兩組圓形孔相互連通。
4.根據權利要求3所述的一種廢水后處理循環利用裝置，其特征在于：四組所述密封板(25)中心點的位置設置有彈簧拉桿(28)，彈簧拉桿(28)的側壁前后左右四側均固定安裝有連接彈簧(29)，四組連接彈簧(29)遠離中心點的一側壁面分別與相趨近的一組合頁(26)對應位置側壁固定連接。
5.根據權利要求3所述的一種廢水后處理循環利用裝置，其特征在于：靠近左側的所述卡槽(23)的內部設置有限位板(30)，限位板(30)的右側壁面與相趨近的一組合頁(26)上壁面固定連接。
6.根據權利要求3所述的一種廢水后處理循環利用裝置，其特征在于：四組所述密封板(25)中心點的位置設置有蓋板(27)，蓋板(27)呈“W”字狀，蓋板(27)具有一定的韌性，蓋板(27)的側壁與四組密封板(25)靠近中心點的一側壁面固定連接。
7.根據權利要求3所述的一種廢水后處理循環利用裝置，其特征在于：所述設備框(2)和上封框(15)相趨近的一側壁面均開設有弧形槽，設備框(2)和上封框(15)上弧形槽對應位置壁面軍固定安裝用卡塊(16)，設備框(2)上的卡塊(16)的頂部壁面開設有限位滑塊(17)，上封框(15)上的卡塊(16)的底部壁面固定安裝有限位滑槽(18)，限位滑槽(18)呈環形“T”字塊狀，限位滑槽(18)與限位滑塊(17)滑動連接，上封框(15)上的卡塊(16)的內部側壁固定安裝有吊板(19)。
8.根據權利要求7所述的一種廢水后處理循環利用裝置，其特征在于：所述吊板(19)的底部壁面固定安裝有吊桿(20)，吊桿(20)的底部壁面固定安裝有連接軸(21)，設備框(2)的內部設置有渦輪葉(22)，渦輪葉(22)套在連接軸(21)的側壁上。
9.根據權利要求1所述的一種廢水后處理循環利用裝置，其特征在于：兩組所述延伸桿(8)的頂端分別通過固定桿(7)上兩組矩形槽延伸至固定桿(7)的內部，隔板(9)的頂部壁面與兩組延伸桿(8)的底部壁面固定連接，擋板(11)的底部壁面與兩組連接板(10)的頂部壁面固定連接，固定桿(7)的內部設置有卡板(13)，延伸彈簧(14)的上下兩端分別與固定桿(7)內部頂部壁面和卡板(13)的頂部壁面固定連接。
10.根據權利要求1所述的一種廢水后處理循環利用裝置，其特征在于：兩組所述漏水管(3)相遠離的一側壁面均固定安裝有球形頭(5)，球形頭(5)呈半球形狀。
發明內容
本發明的目的在于提供一種廢水后處理循環利用裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種廢水后處理循環利用裝置，包括連接管，所述連接管的側壁頂端開設有圓形孔，設備框的側壁與連接管上圓形孔內部壁面固定安裝有設備框，設備框的側壁前后兩端均開設有圓形孔，設備框的外部設置有兩組漏水管，兩組漏水管相趨近的一端分別通過設備框上兩組圓形孔延伸至設備框的內部，兩組漏水管相趨近的一側壁面均開設有通水道，兩組通水道均呈“L”字形狀，兩組通水道的內部頂部壁面相遠離的一端均固定安裝有固定桿，固定桿的底部壁面開設有兩組矩形槽，固定桿的底部設置有延伸桿，設備框的內部設置有隔板，隔板的頂部壁面前后兩側均固定安裝有連接板，固定桿的側壁滑動連接有擋板，卡板的底部面與兩組延伸桿的頂部壁面固定連接，固定桿的內部設置有延伸彈簧。
優選的，所述擋板的頂部壁面固定安裝有導流板，導流板呈中空?qǐng)A臺狀，導流板上的孔與固定桿的側壁滑動連接。
優選的，兩組所述漏水管的側壁相遠離的一端均套有密封圈，設備框的頂部設置有上封框，設備框的內部側壁左右兩端均開設有卡槽，靠近右側的卡槽的底部貫穿設備框的側壁，設備框的外部設置有拉板，拉板的左端通過靠近右側的卡槽延伸至設備框的內部，設備框的內部設置有四組密封板，四組密封板遠離中心點的一側壁面均成圓弧狀，靠近漏水管的兩組密封板的側壁均開設有圓形通孔，兩組漏水管的側壁相趨近的一端分別與相趨近的一組密封板上的圓形通孔內部活動連接，設備框的內部設置有四組合頁，四組合頁將四組密封板活動連接起來，上封框的頂部壁面開設有兩組圓形通孔，上封框上兩組圓形通孔對應位置壁面均固定安裝有噴頭，兩組噴頭的頂部壁面和側壁相趨近的一端均開設有圓形孔，兩組噴頭上兩組圓形孔相互連通。
優選的，四組所述密封板中心點的位置設置有彈簧拉桿，彈簧拉桿的側壁前后左右四側均固定安裝有連接彈簧，四組連接彈簧遠離中心點的一側壁面分別與相趨近的一組合頁對應位置側壁固定連接。
優選的，靠近左側的所述卡槽的內部設置有限位板，限位板的右側壁面與相趨近的一組合頁上壁面固定連接。
優選的，四組所述密封板中心點的位置設置有蓋板，蓋板呈“W”字狀，蓋板具有一定的韌性，蓋板的側壁與四組密封板靠近中心點的一側壁面固定連接。
優選的，所述設備框和上封框相趨近的一側壁面均開設有弧形槽，設備框和上封框上弧形槽對應位置壁面軍固定安裝用卡塊，設備框上的卡塊的頂部壁面開設有限位滑塊，上封框上的卡塊的底部壁面固定安裝有限位滑槽，限位滑槽呈環形“T”字塊狀，限位滑槽與限位滑塊滑動連接，上封框上的卡塊的內部側壁固定安裝有吊板。
優選的，所述吊板的底部壁面固定安裝有吊桿，吊桿的底部壁面固定安裝有連接軸，設備框的內部設置有渦輪葉，渦輪葉套在連接軸的側壁上。
優選的，兩組所述延伸桿的頂端分別通過固定桿上兩組矩形槽延伸至固定桿的內部，隔板的頂部壁面與兩組延伸桿的底部壁面固定連接，擋板的底部壁面與兩組連接板的頂部壁面固定連接，固定桿的內部設置有卡板，延伸彈簧的上下兩端分別與固定桿內部頂部壁面和卡板的頂部壁面固定連接。
優選的，兩組所述漏水管相遠離的一側壁面均固定安裝有球形頭，球形頭呈半球形狀。
與現有技術相比，本發明的有益效果是：
(1)、該廢水后處理循環利用裝置，外部水管與外部廢水處理裝置連通，當水源經過設備框時，水會把設備框的內部填滿，因?yàn)槁┧芘c密封板連通，所以水通過密封板上的圓形通孔進入通水道的內部，因?yàn)楦舭宓膫?cè)壁與通水道內部的側壁相互貼合，所以隔板會把水給堵住，隔板把水堵住的同時會承受水的重力和水的擠壓，所以水會把隔板向下擠壓，擋板通過連接板與隔板固定連接，所以當隔板向下移動時，隔板也會拉動擋板向下移動，當隔板被水?dāng)D壓至漏水管的外部時，擋板會將通水道內部拐角處給堵住，處在隔板和擋板之間的水會從隔板的側壁上流出，滴在地面上，而隔板的頂部壁面與延伸桿固定連接，延伸桿的頂部與延伸彈簧固定連接，所以隔板與連接板之間的水滴完之后，延伸彈簧會拉動隔板向上移動，恢復至原來的位置，為農作物提供廢水中含有的礦物質，達到了節約成本的效果。
(2)、該廢水后處理循環利用裝置，擋板的頂部壁面固定安裝有導流板，導流板是呈中空?qǐng)A臺狀，導流板上中間是與固定桿的側壁滑動連接的，所以當擋板向下移動導流板也會隨著擋板的移動而移動，當擋板把通水道內部的拐角處堵住時，因?yàn)閷?dǎo)流板側壁是圓弧狀，減少水流向外部受到的阻力，又因?yàn)閷?dǎo)流板是圓臺狀，減少擋板頂部存在的水，降低水壓，避免擋板受到過高的水壓的情況發生。
(3)、該廢水后處理循環利用裝置，將拉板向外部拉動，四組密封板是通過合頁活動連接起來的，所以四組密封板受到靠近右側的卡槽的擠壓時會折疊起來，而靠近前后兩側的兩組密封板與漏水管連接起來，所以當密封板折疊起來時會把兩組漏水管向中間拉攏，使漏水管收進設備框的內部，密封圈將設備框上的圓形孔給堵住，四組密封板相趨近的一側壁面上的蓋板也會收納起來，水會進入設備框的頂部，進入噴頭上靠近底部的圓形孔，因?yàn)閲婎^上的兩組圓形孔是相互連通的，所以水會通過噴頭上靠近頂部的圓形孔出去，對農作物的葉子進行噴灑，對農作物的葉子進行清洗，減少農作物的葉子上的灰塵，達到了提高該裝置的適用范圍的效果。
(4)、該廢水后處理循環利用裝置，上封框和設備框相趨近的一側壁面均固定安裝有卡塊，兩組卡塊相趨近的一側壁面通過限位滑塊和限位滑槽滑動連接，靠近頂部的卡塊的內部側壁固定安裝有吊板，吊板的底部有渦輪葉，當水向上流動時會帶動渦輪葉旋轉，渦輪葉通過連接軸與吊板連接，所以靠近頂部的卡塊會轉動起來，所以上封框也會轉動起來，噴頭會轉動起來對農作物上的葉子不同的位置進行噴灑，水會因?yàn)槿~子的阻擋進行濺射，達到了提高廢水噴灑的范圍的效果。
(5)、該廢水后處理循環利用裝置，對農作物的葉子噴灑完畢時，將拉板松開，四組合頁上靠近中心點的側壁均連接有連接彈簧，沒有了卡槽的限制，所以連接彈簧會將合頁向遠離中心點的方向撐開，使限位滑塊重新將設備框和上封框分隔開，使水不在進入上封框的內部，達到了方便密封的效果。
（發明人：彭國飛）
