公布日：2022.08.16
申請日：2022.06.24
分類號：C02F9/08(2006.01)I;C02F101/30(2006.01)N
摘要

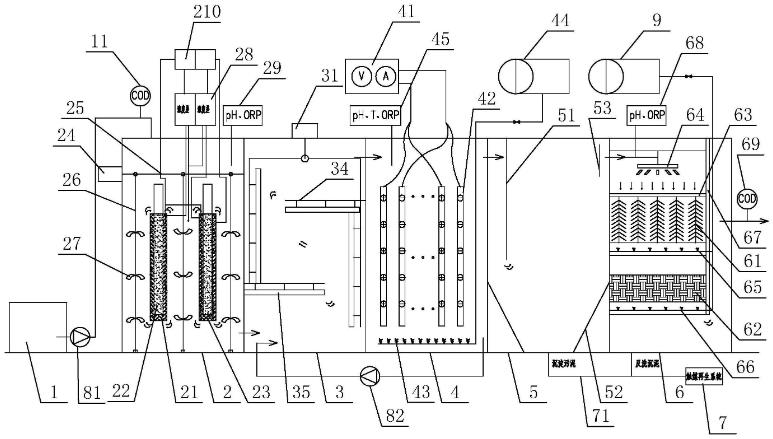

本發明公開了一種高濃度有機廢水的光電協同催化氧化處理系統及方法。處理系統包括預處理水池(1)，用于絮凝沉淀分離廢水中的大顆粒物及控制廢水均勻流動，混合啟動區(2)，用于控制觸媒載體的釋放，充分混合催化劑和廢水；光催化反應區(3)，用于通過紫外光輻射使廢水發生光催化氧化反應，強化催化反應協同進行；電化學促進區(4)，用于使廢水發生電化學反應，延長反應時間和回合數，提高降解污染物質能效；沉淀分離區(5)，用于對光電聯合催化氧化污水沉淀固液分離，并將沉淀污泥送至觸媒再生系統(7)；觸媒截流區(6)，用于對沉淀分離的上清液中含有的觸媒物質進一步截流過濾回收觸媒物質，并將反洗沉泥送至觸媒再生系統(7)。
權利要求書
1.一種高濃度有機廢水的光電協同催化氧化處理系統，其特征在于：包括預處理水池(1)、混合啟動區(2)、光催化反應區(3)、電化學促進區(4)、沉淀分離區(5)、觸媒截流區(6)；所述預處理水池(1)用于絮凝沉淀分離廢水中的大顆粒物及控制廢水均勻流動；所述混合啟動區(2)用于控制觸媒載體的釋放，充分混合催化劑和廢水，啟動催化反應的進行；所述光催化反應區(3)用于通過紫外光輻射使廢水發生光催化氧化反應，并強化催化反應的協同進行；所述電化學促進區(4)用于使廢水發生電化學反應，強化對光催化氧化產生的中間產物進一步反應優化，同時平衡光催化氧化的中間鏈，延長反應時間和回合數，提高降解污染物質的能效；所述沉淀分離區(5)用于對光電聯合催化氧化污水進行沉淀固液分離，提高出水水質，減少對后續深度處理的影響，并將沉淀污泥送至觸媒再生系統(7)，以回收觸媒物質再生回用；所述觸媒截流區(6)用于對沉淀分離的上清液中含有的觸媒物質進一步截流過濾，充分回收觸媒物質，提高出水水質，減少對后續深度處理的影響，并將反洗沉泥送至觸媒再生系統(7)，以回收觸媒物質再生回用。
2.根據權利要求1所述的高濃度有機廢水的光電協同催化氧化處理系統，其特征在于：所述預處理水池(1)包括一級絮凝沉淀池和調節池；所述預處理水池(1)與所述混合啟動區(2)之間通過定量提升泵(81)連接，所述混合啟動區(2)的入水口、所述觸媒截流區(6)的出水口分別設有第一COD在線監測裝置(11)、第二COD在線監測裝置(69)。
3.根據權利要求1所述的高濃度有機廢水的光電協同催化氧化處理系統，其特征在于：所述混合啟動區(2)包括至少一個觸媒載體釋放器(21)、攪動電機(24)、至少一個轉動主桿(26)，所述觸媒載體釋放器(21)呈圓筒狀，所述觸媒載體釋放器(21)的內膽填充作為催化劑的觸媒(22)、外膽填充載體(23)，通過所述載體(23)與廢水的濃度差以及透過性指標調節調節觸媒(22)向廢水的釋放速率，所述攪動電機(24)通過傳動鏈條及轉輪(25)帶動所述轉動主桿(26)轉動，所述轉動主桿(26)上設有攪拌葉(27)，用于在所述觸媒載體釋放器(21)周邊形成上下循環水流，促進觸媒與廢水的充分混合，同時穩定混合液濃度，確保觸媒均勻釋放；同一個所述轉動主桿(26)上的攪拌葉(27)的旋向相同，不同的所述轉動主桿(26)上的攪拌葉(27)的旋向相同或不同；每個所述觸媒載體釋放器(21)均連接靜息電位儀(210)、濃度差傳感器(28)；所述混合啟動區(2)還設有第一pH及ORP在線監測裝置(29)。
4.根據權利要求1所述的高濃度有機廢水的光電協同催化氧化處理系統，其特征在于：所述光催化反應區(3)包括往復電機(31)、動力架(32)、往復式移動組件(34)，所述往復電機(31)帶動所述動力架(32)、所述往復式移動組件(34)通過滾輪(33)往復運動，所述往復式移動組件(34)上設有紫外燈(35)。
5.根據權利要求1所述的高濃度有機廢水的光電協同催化氧化處理系統，其特征在于：所述電化學促進區(4)包括電催化供電裝置(41)、至少一組電化學極板(42)、曝氣裝置(43)、用于為所述曝氣裝置(43)提供空氣、氧氣、氮?dú)獾牡谝还娘L(fēng)機(44)，所述電催化供電裝置(41)用于為所述電化學極板(42)供電，所述曝氣裝置(43)用于供氧和攪拌，強化混合液水體流動，增加反應效率。
6.根據權利要求5所述的高濃度有機廢水的光電協同催化氧化處理系統，其特征在于：所述電化學促進區(4)還包括循環混合泵(82)，所述循環混合泵(82)及其循環管路通入到所述光催化反應區(3)內，將電化學催化反應的中間體回流到所述光催化反應區(3)內，經過紫外光催化的循環處理，加強對小分子物質的催化效率和反應的徹底性；所述電化學促進區(4)設有pH、溫度及ORP在線監測裝置(45)。
7.根據權利要求1所述的高濃度有機廢水的光電協同催化氧化處理系統，其特征在于：所述沉淀分離區(5)內上部對應于從所述電化學促進區(4)流入的入水口處設有折流布水板(51)、對應于流向所述觸媒截流區(6)的出水口處設有浮渣擋板(53)，所述沉淀分離區(5)的下部設有沉降泥斗(52)，所述沉降泥斗(52)的出泥口通過污泥管路(71)接入所述觸媒再生系統。
8.根據權利要求7所述的高濃度有機廢水的光電協同催化氧化處理系統，其特征在于：所述觸媒截流區(6)包括叉繩吸附填料(61)、柔性濾料填料(62)、折流擋板(67)、第二鼓風機(9)，所述折流擋板(67)將所述觸媒截流區(6)是上部及中部分隔成反應區及出水區，所述叉繩吸附填料(61)、所述柔性濾料填料(62)分別位于反應區的上下方，所述叉繩吸附填料(61)通過填料掛設層(63)固定，所述叉繩吸附填料(61)的上方空間內設有旋轉布水器(64)，所述沉淀分離區(5)的出水口通到所述旋轉布水器(64)的上方；所述叉繩吸附填料(61)、所述柔性濾料填料(62)的下方分別設有第一反沖洗供氣層(65)、第二反沖洗供氣層(66)；所述第二鼓風機(9)用于為所述第一反沖洗供氣層(65)、所述第二反沖洗供氣層(66)提供空氣；所述觸媒截流區(6)產生的反洗沉泥通過底部出口接入污泥管路(71)后接入觸媒再生系統；所述觸媒截流區(6)設有第二pH及ORP在線監測裝置(68)。
9.一種高濃度有機廢水的光電協同催化氧化處理方法，其特征在于：包括以下步驟：(S1)對高濃度有機廢水進行預處理，通過絮凝沉淀分離廢水中的大顆粒物，避免對催化反應的阻斷作用，減少催化劑浪費；通過調節池控制均勻流入水，減少對系統的負荷沖擊；(S2)依據進水條件控制觸媒載體的釋放，充分混合催化劑和廢水，啟動催化反應的進行；(S3)通過紫外光輻射使廢水發生光催化氧化反應，并強化催化反應的協同進行；(S4)使廢水發生電化學反應，強化對光催化氧化產生的中間產物進一步反應優化，同時平衡光催化氧化的中間鏈，延長反應時間和回合數，提高降解污染物質的能效；(S5)對光電聯合催化氧化污水進行沉淀固液分離，提高出水水質，減少對后續深度處理的影響，并將沉淀污泥送至觸媒再生系統(7)，以回收觸媒物質再生回用；(S6)對沉淀分離的上清液中含有的觸媒物質進一步截流過濾，充分回收觸媒物質，提高出水水質，減少對后續深度處理的影響，并將反洗沉泥送至觸媒再生系統(7)，以回收觸媒物質再生回用。
10.根據權利要求9所述的高濃度有機廢水的光電協同催化氧化處理方法，其特征在于：所述步驟(S4)還包括：(S41)通過循環混合泵(82)及其循環管路將電化學催化反應的中間體回流到所述步驟(S3)，循環光催化和電化學的反應混合液，促進各催化氧化環節的協同開展，提升凈化效率，以經過紫外光催化的循環處理，加強對小分子物質的催化效率和反應的徹底性。
發明內容
本發明所要解決的技術問題是克服現有技術的不足，提供一種高濃度有機廢水的光電協同催化氧化處理系統，特別適用于焦化行業含酚類、PAHS、喹啉類和有機腈類的高有機物廢水的物化環節處理與應急性處理。
另外，本發明還提供一種高濃度有機廢水的光電協同催化氧化處理方法。
本發明的高濃度有機廢水的光電協同催化氧化處理系統所采用的技術方案是：本發明的高濃度有機廢水的光電協同催化氧化處理系統包括預處理水池、混合啟動區、光催化反應區、電化學促進區、沉淀分離區、觸媒截流區；所述預處理水池用于絮凝沉淀分離廢水中的大顆粒物及控制廢水均勻流動；所述混合啟動區用于控制觸媒載體的釋放，充分混合催化劑和廢水，啟動催化反應的進行；所述光催化反應區用于通過紫外光輻射使廢水發生光催化氧化反應，并強化催化反應的協同進行；所述電化學促進區用于使廢水發生電化學反應，強化對光催化氧化產生的中間產物進一步反應優化，同時平衡光催化氧化的中間鏈，延長反應時間和回合數，提高降解污染物質的能效；所述沉淀分離區用于對光電聯合催化氧化污水進行沉淀固液分離，提高出水水質，減少對后續深度處理的影響，并將沉淀污泥送至觸媒再生系統，以回收觸媒物質再生回用；所述觸媒截流區用于對沉淀分離的上清液中含有的觸媒物質進一步截流過濾，充分回收觸媒物質，提高出水水質，減少對后續深度處理的影響，并將反洗沉泥送至觸媒再生系統，以回收觸媒物質再生回用。
可選的，所述預處理水池包括一級絮凝沉淀池和調節池。
可選的，所述預處理水池與所述混合啟動區之間通過定量提升泵連接；所述混合啟動區的入水口、所述觸媒截流區的出水口分別設有第一COD在線監測裝置、第二COD在線監測裝置。
可選的，所述混合啟動區包括至少一個觸媒載體釋放器、攪動電機、至少一個轉動主桿，所述觸媒載體釋放器呈圓筒狀，所述觸媒載體釋放器的內膽填充作為催化劑的觸媒、外膽填充載體，通過所述載體與廢水的濃度差以及透過性指標調節調節觸媒向廢水的釋放速率，所述攪動電機通過傳動鏈條及轉輪帶動所述轉動主桿轉動，所述轉動主桿上設有攪拌葉，用于在所述觸媒載體釋放器周邊形成上下循環水流，促進觸媒與廢水的充分混合，同時穩定混合液濃度，確保觸媒均勻釋放。
可選的，同一個所述轉動主桿上的攪拌葉的旋向相同，不同的所述轉動主桿上的攪拌葉的旋向相同或不同。
可選的，每個所述觸媒載體釋放器均連接靜息電位儀、濃度差傳感器。
可選的，所述混合啟動區還設有第一pH及ORP在線監測裝置。
可選的，所述光催化反應區包括往復電機、動力架、往復式移動組件，所述往復電機帶動所述動力架、所述往復式移動組件通過滾輪往復運動，所述往復式移動組件上設有紫外燈。
可選的，所述電化學促進區包括電催化供電裝置、至少一組電化學極板、曝氣裝置、用于為所述曝氣裝置提供空氣、氧氣、氮?dú)獾牡谝还娘L(fēng)機，所述電催化供電裝置用于為所述電化學極板供電，所述曝氣裝置用于供氧和攪拌，強化混合液水體流動，增加反應效率。
可選的，所述電化學促進區還包括循環混合泵，所述循環混合泵及其循環管路通入到所述光催化反應區內，將電化學催化反應的中間體回流到所述光催化反應區內，經過紫外光催化的循環處理，加強對小分子物質的催化效率和反應的徹底性。
可選的，所述電化學促進區設有pH、溫度及ORP在線監測裝置。
可選的，所述沉淀分離區內上部對應于從所述電化學促進區流入的入水口處設有折流布水板、對應于流向所述觸媒截流區的出水口處設有浮渣擋板，所述沉淀分離區的下部設有沉降泥斗，所述沉降泥斗的出泥口通過污泥管路接入所述觸媒再生系統。
可選的，所述觸媒截流區包括叉繩吸附填料、柔性濾料填料、折流擋板、第二鼓風機，所述折流擋板將所述觸媒截流區是上部及中部分隔成反應區及出水區，所述叉繩吸附填料、所述柔性濾料填料分別位于反應區的上下方，所述叉繩吸附填料通過填料掛設層固定，所述叉繩吸附填料的上方空間內設有旋轉布水器，所述沉淀分離區的出水口通到所述旋轉布水器的上方；所述叉繩吸附填料、所述柔性濾料填料的下方分別設有第一反沖洗供氣層、第二反沖洗供氣層；所述第二鼓風機用于為所述第一反沖洗供氣層、所述第二反沖洗供氣層提供空氣；所述觸媒截流區產生的反洗沉泥通過底部出口接入污泥管路后接入觸媒再生系統；所述觸媒截流區設有第二pH及ORP在線監測裝置。
本發明的高濃度有機廢水的光電協同催化氧化處理方法所采用的技術方案是：本發明的高濃度有機廢水的光電協同催化氧化處理方法包括以下步驟：
(S1)對高濃度有機廢水進行預處理，通過絮凝沉淀分離廢水中的大顆粒物，避免對催化反應的阻斷作用，減少催化劑浪費；通過調節池控制均勻流入水，減少對系統的負荷沖擊；
(S2)依據進水條件控制觸媒載體的釋放，充分混合催化劑和廢水，啟動催化反應的進行；
(S3)通過紫外光輻射使廢水發生光催化氧化反應，并強化催化反應的協同進行；
(S4)使廢水發生電化學反應，強化對光催化氧化產生的中間產物進一步反應優化，同時平衡光催化氧化的中間鏈，延長反應時間和回合數，提高降解污染物質的能效；
(S5)對光電聯合催化氧化污水進行沉淀固液分離，提高出水水質，減少對后續深度處理的影響，并將沉淀污泥送至觸媒再生系統，以回收觸媒物質再生回用；
(S6)對沉淀分離的上清液中含有的觸媒物質進一步截流過濾，充分回收觸媒物質，提高出水水質，減少對后續深度處理的影響，并將反洗沉泥送至觸媒再生系統，以回收觸媒物質再生回用。
可選的，所述步驟(S4)還包括：
(S41)通過循環混合泵及其循環管路將電化學催化反應的中間體回流到所述步驟(S3)，循環光催化和電化學的反應混合液，促進各催化氧化環節的協同開展，提升凈化效率，以經過紫外光催化的循環處理，加強對小分子物質的催化效率和反應的徹底性。
本發明的有益效果是：由于本發明的高濃度有機廢水的光電協同催化氧化處理系統包括預處理水池、混合啟動區、光催化反應區、電化學促進區、沉淀分離區、觸媒截流區；所述預處理水池用于絮凝沉淀分離廢水中的大顆粒物及控制廢水均勻流動；所述混合啟動區用于控制觸媒載體的釋放，充分混合催化劑和廢水，啟動催化反應的進行；所述光催化反應區用于通過紫外光輻射使廢水發生光催化氧化反應，并強化催化反應的協同進行；所述電化學促進區用于使廢水發生電化學反應，強化對光催化氧化產生的中間產物進一步反應優化，同時平衡光催化氧化的中間鏈，延長反應時間和回合數，提高降解污染物質的能效；所述沉淀分離區用于對光電聯合催化氧化污水進行沉淀固液分離，提高出水水質，減少對后續深度處理的影響，并將沉淀污泥送至觸媒再生系統，以回收觸媒物質再生回用；所述觸媒截流區用于對沉淀分離的上清液中含有的觸媒物質進一步截流過濾，充分回收觸媒物質，提高出水水質，減少對后續深度處理的影響，并將反洗沉泥送至觸媒再生系統，以回收觸媒物質再生回用；本發明的高濃度有機廢水的光電協同催化氧化處理系統克服了現有技術的缺陷和不足，適用于高有機污染的難降解廢水處理，特別是焦化行業含酚類、PAHS、喹啉類和有機腈類的高有機物廢水的物化環節處理與應急性處理，具有以下明顯優勢：(1)聯合集成光催化氧化和電化學氧化處理技術，同時回流系統的加設，形成光電聯合催化反應系統，便于工程安裝實施和快速應急啟動；(2)通過觸媒載體釋放器控制光觸媒與廢水的融合速率，并通過循環攪拌系統的設置，強化融合效率，進一步加強廢水的光催化反應；(3)通過緩沖沉淀和觸媒截流，合理回收光觸媒材料，減少光觸媒損耗，節省工程運行費用。
同理，采用本發明的高濃度有機廢水的光電協同催化氧化處理方法對高濃度有機廢水的光電協同催化氧化處理也具有上述有益效果。
（發明人：董晨陽;葉翔龍;葉純）
