公布日：2022.06.07
申請日：2022.01.30
分類號：C02F9/04(2006.01)I;C02F1/28(2006.01)N
摘要
本發明涉及污水治理技術領域，具體涉及一種污水分散式全生態強化治理系統；包括污水進口、過濾組件、連接管、投放管、污水箱、攪拌組件、注入管、凈化箱、凈化組件和排放管，通過將其污水排放置污水進口至過濾組件的內部，對其污水內部較大雜質進行過濾處理，便通過側邊設置的連接管注入至污水箱的內部，隨后，便將污水處理劑投放管投放至污水箱的內部，便啟動污水箱內部的攪拌組件，便注入至凈化箱的內部，凈化箱內部設置的凈化組件便對其反應的污水進行凈化處理，從而便能夠提高對污水的處理效果，便于污水的后期處理，十分便捷。
權利要求書
1.一種污水分散式全生態強化治理系統，其特征在于，所述污水分散式全生態強化治理系統包括污水進口、過濾組件、連接管、投放管、污水箱、攪拌組件、注入管、凈化箱、凈化組件和排放管，所述污水進口設置于所述過濾組件的上方，所述污水箱設置于所述過濾組件的側邊，所述連接管設置于所述過濾組件和所述污水箱之間，所述投放管與所述污水箱連通，并位于所述污水箱的上方，所述攪拌組件設置于所述污水箱的內部，所述凈化箱設置于所述污水箱的下方，所述注入管設置于所述污水箱和所述凈化箱之間，所述凈化組件設置于所述凈化箱的內部，所述排放管設置于所述凈化箱的下方；所述凈化組件包括粗砂石層、活性炭層、細砂層和濾紙，所述粗砂石層設置于所述凈化箱的內部，所述活性炭層設置于所述粗砂石層的下方，所述細砂層設置于所述活性炭層的下方，所述濾紙設置于所述排放管的內部。
2.如權利要求1所述的污水分散式全生態強化治理系統，其特征在于，所述凈化組件還包括固定紗網，所述固定紗網與所述凈化箱固定連接，并位于所述粗砂石層的上方。
3.如權利要求2所述的污水分散式全生態強化治理系統，其特征在于，所述過濾組件包括過濾箱、滑軌、過濾板和篩網，所述過濾箱設置于所述污水箱的側邊，所述滑軌的數量為兩塊，兩塊所述滑軌分別相對設置于所述過濾箱的內部側壁，所述過濾箱的上方設置有開口，所述過濾板與所述滑軌滑動連接，并位于所述開口處，所述過濾板具有孔槽，所述篩網設置于所述孔槽處。
4.如權利要求3所述的污水分散式全生態強化治理系統，其特征在于，所述過濾組件還包括把手，所述把手與所述過濾板固定連接，并位于所述過濾板的上方。
5.如權利要求4所述的污水分散式全生態強化治理系統，其特征在于，所述攪拌組件包括電機、轉軸、固定板和攪拌桿，所述電機與所述污水箱固定連接，并位于所述污水箱的上方，所述轉軸的一端與所述電機的輸出端固定連接，所述轉軸的另一端插入所述污水箱，并與所述固定板固定連接，所述攪拌桿的數量為多根，多根所述攪拌桿分別相對設置于所述轉軸的兩側邊。
6.如權利要求5所述的污水分散式全生態強化治理系統，其特征在于，所述污水分散式全生態強化治理系統還包括支撐臺，所述支撐臺設置于所述過濾組件的下方。
發明內容
本發明的目的在于提供一種污水分散式全生態強化治理系統，旨在解決現有技術中的污水分散式全生態強化治理系統大多是通過在污水池中加入污水處理劑，使其產生化學反應，起到將污水中的有害物質進行凈化的目的，以達到污水可排放標準，這樣的污水處理工作效率較低，且污水中容易存在較多雜質，不便于后續對其進行清理的技術問題。

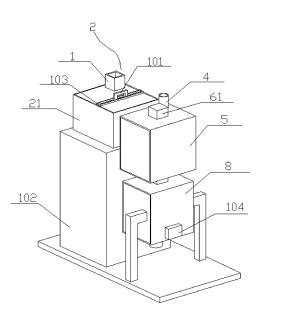

為實現上述目的，本發明采用的一種污水分散式全生態強化治理系統，所述污水分散式全生態強化治理系統包括污水進口、過濾組件、連接管、投放管、污水箱、攪拌組件、注入管、凈化箱、凈化組件和排放管，所述污水進口設置于所述過濾組件的上方，所述污水箱設置于所述過濾組件的側邊，所述連接管設置于所述過濾組件和所述污水箱之間，所述投放管與所述污水箱連通，并位于所述污水箱的上方，所述攪拌組件設置于所述污水箱的內部，所述凈化箱設置于所述污水箱的下方，所述注入管設置于所述污水箱和所述凈化箱之間，所述凈化組件設置于所述凈化箱的內部，所述排放管設置于所述凈化箱的下方；
所述凈化組件包括粗砂石層、活性炭層、細砂層和濾紙，所述粗砂石層設置于所述凈化箱的內部，所述活性炭層設置于所述粗砂石層的下方，所述細砂層設置于所述活性炭層的下方，所述濾紙設置于所述排放管的內部。
在需要對污水進行強化治理時，便將其污水排放置所述污水進口至所述過濾組件的內部，所述過濾組件便對其污水內部較大雜質進行過濾處理，處理完畢后，便通過側邊設置的所述連接管注入至所述污水箱的內部，隨后，便將污水處理劑通過所述投放管投放至所述污水箱的內部，便啟動所述污水箱內部的所述攪拌組件，所述攪拌組件便將所述污水內部的污水和污水處理劑進行反應，反應完畢后，便打開所述污水箱下方的所述注入管側邊的閥門，反應的污水便通過所述注入管注入至所述凈化箱的內部，所述凈化箱內部設置的所述凈化組件便對其反應的污水進行凈化處理，從而便能夠提高對污水的處理效果，便于污水的后期處理，十分便捷。
其中，所述凈化組件還包括固定紗網，所述固定紗網與所述凈化箱固定連接，并位于所述粗砂石層的上方。
所述固定紗網設置于所述粗砂石層的上方，能夠?qū)⑺龃稚笆瘜舆M行固定。
其中，所述過濾組件包括過濾箱、滑軌、過濾板和篩網，所述過濾箱設置于所述污水箱的側邊，所述滑軌的數量為兩塊，兩塊所述滑軌分別相對設置于所述過濾箱的內部側壁，所述過濾箱的上方設置有開口，所述過濾板與所述滑軌滑動連接，并位于所述開口處，所述過濾板具有孔槽，所述篩網設置于所述孔槽處。
所述過濾組件能夠?qū)⑽鬯畠?nèi)部的殘渣進行過濾處理。
其中，所述過濾組件還包括把手，所述把手與所述過濾板固定連接，并位于所述過濾板的上方。
所述把手設置于所述過濾板的上方，能夠?qū)⑵溥M行把持取出。
其中，所述攪拌組件包括電機、轉軸、固定板和攪拌桿，所述電機與所述污水箱固定連接，并位于所述污水箱的上方，所述轉軸的一端與所述電機的輸出端固定連接，所述轉軸的另一端插入所述污水箱，并與所述固定板固定連接，所述攪拌桿的數量為多根，多根所述攪拌桿分別相對設置于所述轉軸的兩側邊。
所述攪拌組件能夠?qū)⑽鬯臀鬯磻?yīng)劑進行混合，從而加強反應凈化。
其中，所述污水分散式全生態強化治理系統還包括支撐臺，所述支撐臺設置于所述過濾組件的下方。
所述支撐臺設置于所述過濾組件的下方，能夠?qū)ζ溥M行支撐，從而便于側邊的進行過濾處理。
本發明的一種污水分散式全生態強化治理系統，通過在需要對污水進行強化治理時，便將其污水排放置所述污水進口至所述過濾組件的內部，所述過濾組件便對其污水內部較大雜質進行過濾處理，處理完畢后，便通過側邊設置的所述連接管注入至所述污水箱的內部，隨后，便將污水處理劑通過所述投放管投放至所述污水箱的內部，便啟動所述污水箱內部的所述攪拌組件，所述攪拌組件便將所述污水箱內部的污水和污水處理劑進行反應，反應完畢后，便打開所述污水箱下方的所述注入管側邊的閥門，反應的污水便通過所述注入管注入至所述凈化箱的內部，所述凈化箱內部設置的所述凈化組件便對其反應的污水進行凈化處理，反應的污水便注入至所述粗砂石層的內部，所述粗砂石層便將其污水中的雜質顆粒進行過濾，隨后，過濾后的污水便流動至下方設置的所述活性炭層的內部，所述活性炭層便將其過濾的污水對內部的有害物質進行吸附，從而加強對污水的凈化，在所述活性炭層將有害物質進行吸附后，便流入下方的所述細砂層，所述細砂層便能夠輔助所述活性炭層，能夠使其污水能夠清澈，加強過濾效果，隨后，便流入所述凈化箱下方設置的所述排放管的內部，所述排放管內部設置的所述濾紙便能夠加強對污水的凈化，從而便能夠提高對污水的處理效果，便于污水的后期處理，十分便捷。
（發明人：李修遠;林育青;謝悅波;姚竣耀）
