公布日：2022.07.08
申請日：2022.05.12
分類號：B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I
摘要
本發明公開了一種具有流格柵的污水處理用刮泥機，包括格柵過濾池，且格柵過濾池的內部設有格柵，所述格柵的一側通過銷軸轉動安裝在格柵過濾池的一側上方，所述格柵過濾池的內部另一側靠近上方的位置設置為以銷軸為圓心以格柵為半徑的弧形部，所述弧形部的上方設為出泥口，所述格柵過濾池上設有用以拉動格柵的提升組件，本發明設置了角度能夠調整的格柵，留在格柵上表面的淤泥由于自重，會沿著傾斜的格柵到達格柵的上表面較低側進行儲存，使得格柵的較高側部分始終不會堆積淤泥，保證右側部分始終可使用，延長刮泥周期，格柵較低端可直接提升至出泥口的位置，使得刮板可直接將格柵上的泥刮出格柵過濾池。
權利要求書

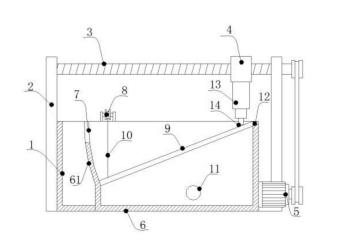

1.一種具有流格柵的污水處理用刮泥機，包括格柵過濾池(6)，且格柵過濾池(6)的內部設有格柵(9)，其特征在于：所述格柵(9)的一側通過銷軸(12)轉動安裝在格柵過濾池(6)的一側上方，所述格柵過濾池(6)的內部另一側靠近上方的位置設置為以銷軸(12)為圓心以格柵(9)為半徑的弧形部(61)，所述弧形部(61)的上方設為出泥口(7)，所述格柵過濾池(6)上設有用以拉動格柵(9)的提升組件，所述格柵過濾池(6)的上方設有能夠左右運動的刮板(14)。
2.根據權利要求1所述的一種具有流格柵的污水處理用刮泥機，其特征在于：所述格柵過濾池(6)靠近弧形部(61)的一側固接有泥池(1)。
3.根據權利要求1所述的一種具有流格柵的污水處理用刮泥機，其特征在于：所述提升組件包括安裝在格柵過濾池(6)上方的導向輪(8)、安轉在格柵過濾池(6)外部的提升電機(15)以及一端固接在格柵(9)遠離銷軸(12)的一端，另一端穿過導向輪(8)后與提升電機(15)動力輸出端固接的吊繩(10)。
4.根據權利要求1所述的一種具有流格柵的污水處理用刮泥機，其特征在于：所述格柵過濾池(6)的后方設有出水口(11)。
5.根據權利要求1所述的一種具有流格柵的污水處理用刮泥機，其特征在于：所述格柵過濾池(6)的兩側設有支架(2)，支架(2)的上端之間轉動安裝有絲桿(3)，所述支架(2)的一側設有用以驅動絲桿(3)旋轉的驅動組件(5)，絲桿(3)上螺紋連接有螺母(4)，螺母(4)的下端安裝有伸縮柱(13)，所述刮板(14)固接在伸縮柱(13)的下方。
6.根據權利要求5所述的一種具有流格柵的污水處理用刮泥機，其特征在于：所述伸縮柱(13)包括固接在螺母(4)下表面的外筒(131)、從下方插入外筒(131)內部的下柱體(132)以及連接下柱體(132)上端與外筒(131)上端的彈簧(133)。
發明內容
本發明的目的在于提供一種具有流格柵的污水處理用刮泥機，以解決現有技術中水平安裝在過濾池頂面的格柵，其上表面不能夠堆積較多的淤泥，所以刮泥周期較短，反復刮泥，影響過濾效率的問題。
為實現上述目的，本發明提供如下技術方案：一種具有流格柵的污水處理用刮泥機，包括格柵過濾池，且格柵過濾池的內部設有格柵，所述格柵的一側通過銷軸轉動安裝在格柵過濾池的一側上方，所述格柵過濾池的內部另一側靠近上方的位置設置為以銷軸為圓心以格柵為半徑的弧形部，所述弧形部的上方設為出泥口，所述格柵過濾池上設有用以拉動格柵的提升組件，所述格柵過濾池的上方設有能夠左右運動的刮板。
優選的，所述格柵過濾池靠近弧形部的一側固接有泥池。
優選的，所述提升組件包括安裝在格柵過濾池上方的導向輪、安轉在格柵過濾池外部的提升電機以及一端固接在格柵遠離銷軸的一端，另一端穿過導向輪后與提升電機動力輸出端固接的吊繩。
優選的，所述格柵過濾池的后方設有出水口。
優選的，所述格柵過濾池的兩側設有支架，支架的上端之間轉動安裝有絲桿，所述支架的一側設有用以驅動絲桿旋轉的驅動組件，絲桿上螺紋連接有螺母，螺母的下端安裝有伸縮柱，所述刮板固接在伸縮柱的下方。
優選的，所述伸縮柱包括固接在螺母下表面的外筒、從下方插入外筒內部的下柱體以及連接下柱體上端與外筒上端的彈簧。
與現有技術相比，本發明的有益效果是：
1、本發明設置了角度能夠調整的格柵，留在格柵上表面的淤泥由于自重，會沿著傾斜的格柵到達格柵的上表面較低側進行儲存，使得格柵的較高側部分始終不會堆積淤泥，保證右側部分始終可使用，延長刮泥周期；
2、本發明的格柵較低端可直接提升至出泥口的位置，使得刮板可直接將格柵上的泥刮出格柵過濾池。
（發明人：戴麗君;鄭鼎祝;楊建華）
