公布日：2022.07.08
申請日：2022.04.27
分類號：C02F9/14(2006.01)I;C02F103/20(2006.01)N;C02F101/38(2006.01)N;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10
(2006.01)N
摘要

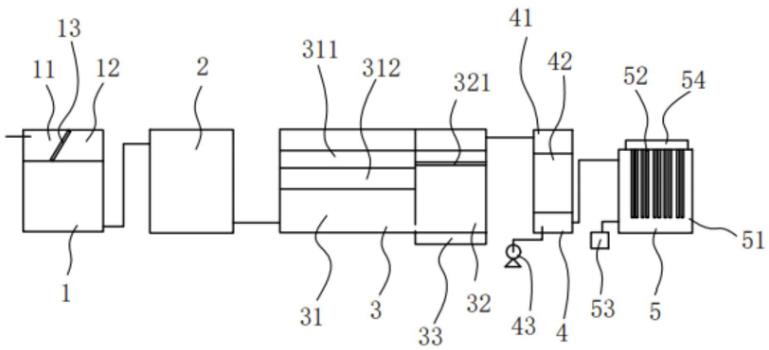

本發明涉及養殖廢水處理技術領域，公開了一種水產養殖廢水處理系統及方法，其包括預處理模塊、SBBR反應器、生物處理模塊、沸石處理模塊以及電化學氧化模塊；預處理模塊包括進水室、出水室和格柵，進水室設有進水口；SBBR反應器包括處理槽和生物膜載體，處理槽的底部設有活性污泥，生物膜載體鋪設在處理槽內，生物膜載體上設有功能菌群；生物處理模塊包括菌藻區和濾食動物區，菌藻區內設有微藻層；沸石處理模塊包括吸附槽和沸石層，沸石層位于吸附槽內；電化學氧化模塊包括反應槽、陰陽電極板和臭氧發生器，臭氧發生器與反應槽連接，陰陽電極板位于反應槽內，反應槽設有出水口，更好地去除廢水中的COD和氨氮。
權利要求書
1.一種水產養殖廢水處理系統，其特征在于，包括：預處理模塊，所述預處理模塊包括進水室、出水室和格柵，所述進水室和所述出水室之間通過格柵隔開，所述進水室設有用于輸入廢水的進水口；SBBR反應器，所述SBBR反應器包括處理槽和生物膜載體，所述處理槽與所述出水室通過管道連通，所述處理槽的底部設有活性污泥，所述生物膜載體鋪設在處理槽內，所述生物膜載體上設有功能菌群，所述功能菌群用于去除有機污染物和氮磷；生物處理模塊，所述生物處理模塊包括菌藻區和濾食動物區，所述菌藻區內設有微藻層，所述微藻層用于去除COD和氮磷，所述菌藻區與所述處理槽通過管道連通，所述菌藻區與所述濾食動物區相連通，所述濾食動物區用于去除藻類；沸石處理模塊，所述沸石處理模塊包括吸附槽和沸石層，所述吸附槽的頂部與所述濾食動物區通過管道連通，所述沸石層位于所述吸附槽內且鋪設在吸附槽的中部；以及電化學氧化模塊，所述電化學氧化模塊包括反應槽、陰陽電極板和臭氧發生器，所述反應槽與所述吸附槽的底部通過管道連通，所述臭氧發生器與所述反應槽相連接，所述陰陽電極板位于反應槽內，所述陰陽電極板用于與廢水發生電氧化反應，所述反應槽設有出水口。
2.根據權利要求1所述的水產養殖廢水處理系統，其特征在于：所述菌藻區內設有填料層，所述微藻層位于所述填料層上方，所述填料層用于支撐微藻層。
3.根據權利要求1所述的水產養殖廢水處理系統，其特征在于：所述生物處理模塊還包括收集槽，所述收集槽可拆卸地安裝于所述濾食動物區，所述收集槽與所述濾食動物區相連通。
4.根據權利要求1所述的水產養殖廢水處理系統，其特征在于：所述濾食動物區的頂部與所述吸附槽通過管道連通，所述濾食動物區的底部與所述菌藻區相連通，所述濾食動物區內設有隔離網，所述隔離網位于所述濾食動物區的上部。
5.根據權利要求1所述的水產養殖廢水處理系統，其特征在于：所述電化學氧化模塊還包括太陽能儲能器和太陽能發電器，所述太陽能儲能器安裝在所述反應槽的頂端，所述太陽能儲能器分別與陰陽電極板和臭氧發生器電連接，所述太陽能發電器與所述太陽能儲能器電連接，所述太陽能發電器為所述太陽能儲能器供電。
6.根據權利要求1所述的水產養殖廢水處理系統，其特征在于：所述沸石處理模塊還包括真空泵，所述真空泵與所述吸附槽的底部通過管道連通。
7.根據權利要求1所述的水產養殖廢水處理系統，其特征在于：所述功能菌群為動膠桿菌屬、叢毛單細胞菌、放線菌、絲狀菌中的一種或多種的組合。
8.一種使用權利要求1～5任一項所述水產養殖廢水處理系統的方法，其特征在于，包括以下步驟：S01、利用格柵對廢水進行過濾，去除廢水中的懸浮污染物和垃圾；S02、將廢水通入SBBR反應器內，廢水在處理槽經過曝氣、沉淀、待機的同時，利用功能菌群去除廢水中的有機污染物和氮磷；S03、將廢水通入菌藻區，利用菌澡區中的微藻去除廢水中的COD和氮磷；S04、將廢水通入濾食動物區，利用濾食動物區中濾食動物捕食微藻；S05、將廢水通入吸附槽，利用沸石層吸附懸浮性固體污染物和氮磷；S06、將廢水通入反應槽，運行陰陽電極板和臭氧發生器，陰陽電極板與廢水發生電氧化反應，臭氧發生器輸出的臭氧與廢水發生氧化反應，去除廢水中的有機污染物。
9.根據權利要求8所述的方法，其特征在于：經過步驟S02后，將廢水的溶解氧控制在4～6mg/L。
10.根據權利要求8所述的方法，其特征在于：在步驟S02中，曝氣的時間為1～2h，沉淀的時間為0.5～1h，待機的時間為30～50min。
發明內容
本發明要解決的技術問題是：現有的水產養殖廢水的處理方法處理后仍存在大量含氮污染物及抗生素。
為了解決上述技術問題，本發明提供了一種水產養殖廢水處理系統，其包括預處理模塊、SBBR反應器、生物處理模塊、沸石處理模塊以及電化學氧化模塊；所述預處理模塊包括進水室、出水室和格柵，所述進水室和所述出水室之間通過格柵隔開，所述進水室設有用于輸入廢水的進水口；所述SBBR反應器包括處理槽和生物膜載體，所述處理槽與所述出水室通過管道連通，所述處理槽的底部設有活性污泥，所述生物膜載體鋪設在處理槽內，所述生物膜載體上設有功能菌群，所述功能菌群用于去除有機污染物和氮磷；所述生物處理模塊包括菌藻區和濾食動物區，所述菌藻區內設有微藻層，所述微藻層用于去除COD和氮磷，所述菌藻區與所述處理槽通過管道連通，所述菌藻區與所述濾食動物區相連通，所述濾食動物區用于去除藻類；所述沸石處理模塊包括吸附槽和沸石層，所述吸附槽的頂部與所述濾食動物區通過管道連通，所述沸石層位于所述吸附槽內且鋪設在吸附槽的中部；所述電化學氧化模塊包括反應槽、陰陽電極板和臭氧發生器，所述反應槽與所述吸附槽的底部通過管道連通，所述臭氧發生器與所述反應槽相連接，所述陰陽電極板位于反應槽內，所述陰陽電極板用于與廢水發生電氧化反應，所述反應槽設有出水口。
進一步地，所述菌藻區內設有填料層，所述微藻層位于所述填料層上方，所述填料層用于支撐微藻層。
進一步地，所述生物處理模塊還包括收集槽，所述收集槽可拆卸地安裝于所述濾食動物區，所述收集槽與所述濾食動物區相連通。
進一步地，所述濾食動物區的頂部與所述吸附槽通過管道連通，所述濾食動物區的底部與所述菌藻區相連通，所述濾食動物區內設有隔離網，所述隔離網位于所述濾食動物區的上部。
進一步地，所述電化學氧化模塊還包括太陽能儲能器和太陽能發電器，所述太陽能儲能器安裝在所述反應槽的頂端，所述太陽能儲能器分別與陰陽電極板和臭氧發生器電連接，所述太陽能發電器與所述太陽能儲能器電連接，所述太陽能發電器為所述太陽能儲能器供電。
進一步地，所述沸石處理模塊還包括真空泵，所述真空泵與所述吸附槽的底部通過管道連通。
進一步地，所述功能菌群為動膠桿菌屬、叢毛單細胞菌、放線菌、絲狀菌中的一種或多種的組合。
一種使用所述水產養殖廢水處理系統的方法，其包括以下步驟：
S01、利用格柵對廢水進行過濾，去除廢水中的懸浮污染物和垃圾；
S02、將廢水通入SBBR反應器內，廢水在處理槽經過曝氣、沉淀、待機的同時，利用功能菌群去除廢水中的有機污染物和氮磷；
S03、將廢水通入菌藻區，利用菌澡區中的微藻去除廢水中的COD和氮磷；
S04、將廢水通入濾食動物區，利用濾食動物區中濾食動物捕食微藻；
S05、將廢水通入吸附槽，利用沸石層吸附懸浮性固體污染物和氮磷；
S06、將廢水通入反應槽，運行陰陽電極板和臭氧發生器，陰陽電極板與廢水發生電氧化反應，臭氧發生器輸出的臭氧與廢水發生氧化反應，去除廢水中的有機污染物。
進一步地，經過步驟S02后，將廢水的溶解氧控制在4～6mg/L。
進一步地，在步驟S02中，曝氣的時間為1～2h，沉淀的時間為0.5～1h，待機的時間為30～50min。
本發明實施例一種水產養殖廢水處理系統及方法與現有技術相比，其有益效果在于：采用SBBR反應器、生物處理模塊、沸石處理模塊以及電化學氧化模塊聯合對廢水進行生化處理，更好地去除廢水中的COD和氨氮，且整個系統占地面積小，抗沖擊能力強，污泥產生量小，菌－藻－濾食動物系統中，利用功能菌群的代謝作用以及微藻對氮磷的同化吸收作用可高效去除水產養殖廢水中的氮磷，微藻類可經后續濾食動物的吸食而去除，提升出水水質。采用沸石吸附系統進一步去除生化系統出水中的氨氮，利用電化學氧化模塊對養殖廢水進行深度處理，可有效去除抗生素類難降解污染物，提升處理系統出水水質，確保水質滿足循環回用的要求。
（發明人：周文棟;陳益成;徐波;干仕偉;徐鑫;黃睦凱;謝永新;雒懷慶）
