公布日：2022.08.12
申請日：2022.06.15
分類號：C02F9/14(2006.01)I;C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F1/66(2006.01)N;C02F1/24(2006.01)N;C02F1/72(2006.01)N;
C02F3/30(2006.01)N;C02F1/00(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本發明屬于廢水處理技術領域，具體涉及一種汽車行業電池組裝有機廢水的處理系統及方法，該處理系統包括混凝/絮凝單元、氣浮處理單元、芬頓氧化單元、厭氧處理單元、缺氧/好氧處理單元、深度處理單元和污泥池。本發明利用化學沉淀法、高級氧化法、生化處理法以及多介質過濾法，以去除汽車行業電池組裝有機廢水中懸浮顆粒物、難降解有機物、總氮、氨氮，提高廢水可生化降解性能，降低處理難度，實現汽車行業電池組裝有機廢水的有效處理。
權利要求書
1.一種汽車行業電池組裝有機廢水的處理系統，其特征在于，包括混凝/絮凝單元、氣浮處理單元、芬頓氧化單元、厭氧處理單元、缺氧/好氧處理單元、深度處理單元和污泥池；所述混凝/絮凝單元連接有加藥裝置I，混凝/絮凝單元的出水口連通氣浮處理單元的進水口；所述氣浮處理單元的出水口連通芬頓氧化單元的進水口；所述芬頓氧化單元連接有加藥裝置II，芬頓氧化單元的出水口連通厭氧處理單元的進水口；所述厭氧處理單元的出水口連通缺氧/好氧處理單元的進水口；所述缺氧/好氧處理單元的出水口連通深度處理單元的進水口；所述深度處理單元內設有過濾器；所述污泥池分別連通所述混凝/絮凝單元、氣浮處理單元、芬頓氧化單元、厭氧處理單元和缺氧/好氧處理單元的排泥口。
2.如權利要求1所述的汽車行業電池組裝有機廢水的處理系統，其特征在于，所述過濾器采用石英砂和活性炭為介質。
3.一種汽車行業電池組裝有機廢水的處理方法，其特征在于，采用權利要求1或2所述的處理系統，包括以下步驟，S1：汽車行業電池組裝有機廢水進入混凝/絮凝單元，在堿、熟石灰、聚合氯化鋁和聚丙烯酰胺的作用下去除懸浮顆粒物，被去除的懸浮顆粒物形成沉淀排入污泥池；S2：混凝/絮凝單元的處理出水進入氣浮處理單元進行氣浮反應，去除細小懸浮顆粒物和陰離子表面活性劑，氣浮反應形成的沉淀排入污泥池；S3：氣浮處理單元的處理出水進入芬頓氧化單元進行芬頓氧化反應，氧化難降解有機污染物、提高廢水可生化性，芬頓氧化形成的沉淀排入污泥池；S4：芬頓氧化單元的處理出水進入?yún)捬跆幚韱卧M行厭氧生化反應，進一步降解有機污染物，厭氧生化反應形成的沉淀排入污泥池；S5：厭氧處理單元的處理出水進入缺氧/好氧處理單元進行硝化、反硝化反應，進一步降解有機污染物和總氮，硝化、反硝化反應形成的沉淀排入污泥池；S6：缺氧/好氧處理單元的的處理出水進入深度處理單元進行深度處理，在過濾器的作用下去除殘留懸浮顆粒物、微生物，完成汽車行業電池組裝有機廢水的處理。
4.如權利要求3所述的汽車行業電池組裝有機廢水的處理方法，其特征在于，所述步驟S1中，控制混凝/絮凝單元內pH值為9-12。
5.如權利要求3或4所述的汽車行業電池組裝有機廢水的處理方法，其特征在于，所述步驟S1中，汽車行業電池組裝有機廢水在混凝/絮凝單元的總反應時間為60-80min。
6.如權利要求3所述的汽車行業電池組裝有機廢水的處理方法，其特征在于，所述步驟S2中，氣浮反應為溶氣氣浮反應，接觸池上升流速10-14mm/s，回流比控制35％-45％，溶氣壓力0.45MPa。
7.如權利要求3所述的汽車行業電池組裝有機廢水的處理方法，其特征在于，所述步驟S3中，芬頓氧化反應中控制pH值為3-4。
8.如權利要求3所述的汽車行業電池組裝有機廢水的處理方法，其特征在于，所述步驟S4中，厭氧生化反應的時間為16-20h。
9.如權利要求3所述的汽車行業電池組裝有機廢水的處理方法，其特征在于，所述步驟S5中，缺氧階段停留時間6-8h，好氧階段停留時間8-12h，好氧混合液回流比為2-4。
10.如權利要求3所述的汽車行業電池組裝有機廢水的處理方法，其特征在于，所述步驟S6中，過濾器的濾層高度為1.0-1.2m，濾速為8-12m3/m2•h。
發明內容
本發明旨在解決上述問題，提供了一種汽車行業電池組裝有機廢水的處理系統及方法。

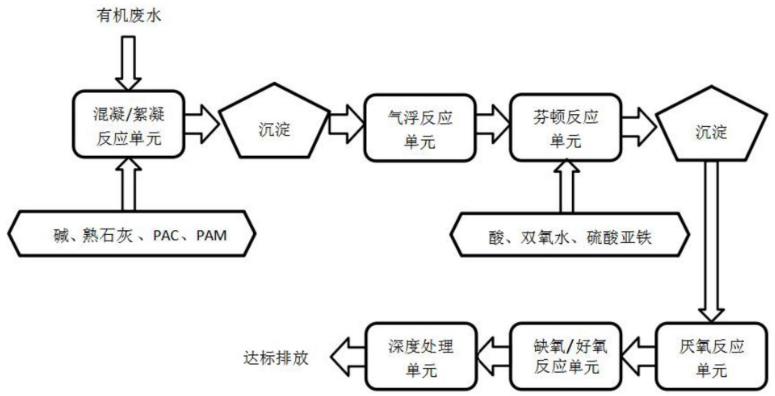

按照本發明的技術方案，所述汽車行業電池組裝有機廢水的處理系統，包括混凝/絮凝單元、氣浮處理單元、芬頓氧化單元、厭氧處理單元、缺氧/好氧處理單元、深度處理單元和污泥池；
所述混凝/絮凝單元連接有加藥裝置I，混凝/絮凝單元的出水口連通氣浮處理單元的進水口；所述氣浮處理單元的出水口連通芬頓氧化單元的進水口；所述芬頓氧化單元連接有加藥裝置II，芬頓氧化單元的出水口連通厭氧處理單元的進水口；所述厭氧處理單元的出水口連通缺氧/好氧處理單元的進水口；所述缺氧/好氧處理單元的出水口連通深度處理單元的進水口；所述深度處理單元內設有過濾器；所述污泥池分別連通所述混凝/絮凝單元、氣浮處理單元、芬頓氧化單元、厭氧處理單元和缺氧/好氧處理單元的排泥口。
具體的，所述混凝/絮凝單元用于對汽車行業電池組裝有機廢水中懸浮顆粒物的去除，沉淀后的上清液輸出至氣浮處理單元；
所述氣浮處理單元用于對混凝/絮凝單元上清液進行氣浮反應，用于進一步去除水中細小懸浮顆粒物、去除水中陰離子表面活性劑，泥水分離后清液輸出至芬頓氧化單元；
所述芬頓氧化單元用于對氣浮處理單元上清液進行芬頓氧化反應，氧化難降解有機污染物、提高廢水可生化性，沉淀后上清液輸出至厭氧處理單元；
所述厭氧反應單元用于對芬頓氧化單元上清液進行厭氧生化反應，進一步降解有機污染物，沉淀后上清液輸出至缺氧/好氧處理單元；
所述缺氧/好氧處理單元用于對厭氧處理單元上清液進行硝化、反硝化反應，進一步降解有機污染物和總氮，沉淀后上清液輸出至深度處理單元；
所述深度處理單元用于對缺氧/好氧處理單元上清液進行深度處理，通過石英砂和活性炭的物理、化學吸附能力，去除水中殘留懸浮顆粒物、微生物等，實現汽車行業電池組裝有機廢水的穩定達標排放。
進一步的，所述過濾器采用石英砂和活性炭為介質。
本發明的另一方面提供了一種汽車行業電池組裝有機廢水的處理方法，采用上述處理系統，包括以下步驟，
S1：汽車行業電池組裝有機廢水進入混凝/絮凝單元，在堿、熟石灰、聚合氯化鋁(PAC)和聚丙烯酰胺(PAM)的作用下去除懸浮顆粒物，被去除的懸浮顆粒物形成沉淀排入污泥池；
S2：混凝/絮凝單元的處理出水進入氣浮處理單元進行氣浮反應，去除細小懸浮顆粒物和陰離子表面活性劑，氣浮反應形成的沉淀排入污泥池；
S3：氣浮處理單元的處理出水進入芬頓氧化單元進行芬頓氧化反應，氧化難降解有機污染物、提高廢水可生化性，芬頓氧化形成的沉淀排入污泥池；
S4：芬頓氧化單元的處理出水進入?yún)捬跆幚韱卧M行厭氧生化反應，進一步降解有機污染物，厭氧生化反應形成的沉淀排入污泥池；
S5：厭氧處理單元的處理出水進入缺氧/好氧處理單元進行硝化、反硝化反應，進一步降解有機污染物和總氮，硝化、反硝化反應形成的沉淀排入污泥池；
S6：缺氧/好氧處理單元的的處理出水進入深度處理單元進行深度處理，在過濾器的作用下去除殘留懸浮顆粒物、微生物，完成汽車行業電池組裝有機廢水的處理。
具體的，汽車行業電池組裝有機廢水中包含電池組裝過程中使用的炭黑、膠粘劑(主要物質為N-甲基吡咯烷酮(NMP))、少量電解液、鹽分、表面活性劑等，有機物濃度2000-5000mg/L，pH為8-9，懸浮物濃度為1200-2000mg/L，總氮濃度為250-300mg/L。
進一步的，所述堿為氫氧化鈉。
進一步的，所述步驟S1中，控制混凝/絮凝單元內pH值為9-12。
進一步的，所述步驟S1中，汽車行業電池組裝有機廢水在混凝/絮凝單元的總反應時間為60-80min。
進一步的，所述步驟S2中，氣浮反應為溶氣氣浮反應，接觸池上升流速10-14mm/s，回流比控制35％-45％，溶氣壓力0.45MPa。
進一步的，所述步驟S3中，芬頓氧化反應中控制pH值為3-4，通過加入酸(如硫酸)調節pH。芬頓試劑中采用27.5wt％雙氧水溶液，H202(純):COD控制2-2.5(質量比)；H202(純):Fe(硫酸亞鐵)控制10-12。
進一步的，所述步驟S4中，厭氧生化反應的時間為16-20h。
進一步的，所述步驟S5中，缺氧階段停留時間6-8h，好氧階段停留時間8-12h，好氧混合液回流比為2-4。
進一步的，所述步驟S6中，過濾器的濾層高度為1.0-1.2m，濾速為8-12m3/m2•h。
本發明的技術方案相比現有技術具有以下優點：本發明利用化學沉淀法、高級氧化法、生化處理法以及多介質過濾法，以去除汽車行業電池組裝有機廢水中懸浮顆粒物、難降解有機物、總氮、氨氮，提高廢水可生化降解性能，降低處理難度，實現汽車行業電池組裝有機廢水的有效處理。
（發明人：臧睿哲;金鑫;葉超;陳侃;王飛龍;王林本;趙漢胤;陳士軍;馬楫）
