公布日：2022.10.25
申請日：2022.07.05
分類號：C02F3/28(2006.01)I;B01D63/08(2006.01)I;B01D65/02(2006.01)I;C02F101/30(2006.01)N;C02F101/10(2006.01)N
摘要
本發明公開了一種廢水處理厭氧膜生物反應器及其廢水處理方法，在傳統厭氧生物處理技術基礎上，MBR膜池為厭氧環境，外部設置有平板膜組件，平板膜組件上設置有抽吸泵。與傳統的厭氧發酵工藝相比，厭氧膜生物反應器具有啟動快、污染物去除率高、污泥產生量低、占地面積少以及操作管理靈活等優勢，使整個系統不僅達到經濟上投資省、能耗低，技術上可回收利用沼氣能源、有機負荷高、耐沖擊負荷等諸多優點。除此之外，還具有生化效果好，產水水質穩定的特點。通過沼氣回曝使厭氧出水中污泥混合物不易附著在膜表面，降低對膜孔堵塞污染，從而降低處理工藝的運行和維護成本。
權利要求書

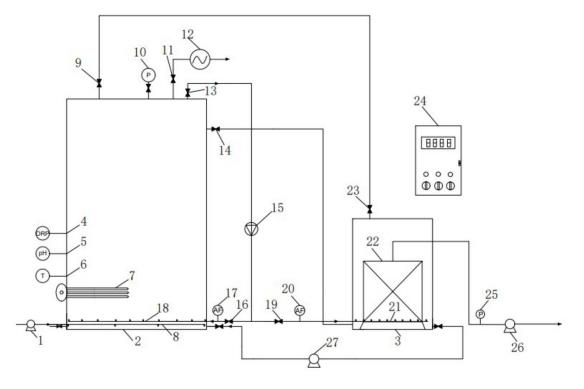

1.一種厭氧膜生物反應器，包括厭氧罐和MBR膜池，廢水通過進水泵輸送至厭氧罐，厭氧罐的出水通過其頂部的出口閥自流進入MBR膜池，厭氧罐頂部上設置有沼氣回流閥，沼氣回流閥與MBR膜池頂部沼氣出口閥通過管線相連接，使MBR膜池內沼氣回流；MBR膜池為厭氧環境，外部設置有平板膜組件，平板膜組件上設置有抽吸泵。
2.如權利要求1所述的厭氧膜生物反應器，其特征在于，厭氧罐頂部還設有沼氣出口閥與沼氣曝氣閥，其中沼氣出口閥與濕式氣體流量計相連，用來統計沼氣產量；沼氣曝氣閥通過管線與沼氣曝氣風機相連。
3.如權利要求1或2所述的厭氧膜生物反應器，其特征在于，厭氧罐底布設有進水布置管線，MBR膜池底部設有布水管線，和沼氣曝氣管線，通過流量計與閥門調節曝氣量。
4.如權利要求1所述的厭氧膜生物反應器，其特征在于，厭氧罐上設有壓力表、氧化還原電位計、pH計和溫度傳感器和電加熱器。
5.如權利要求1所述的厭氧膜生物反應器，其特征在于，MBR膜池內設有液位聯鎖，由控制柜控制，當MBR膜池內處于高液位時，抽吸泵會開始運行，處于低液位時，停止運行，并安裝負壓表判斷膜污染情況。
6.如權利要求1所述的厭氧膜生物反應器，其特征在于，MBR膜池內攔截下來的消化污泥通過污泥回流泵回流至厭氧罐。
7.如權利要求1所述的厭氧膜生物反應器，其特征在于，平板膜組件的孔徑在0.1～0.2um。
8.一種厭氧膜生物反應器的廢水處理方法，其特征在于：廢水通過進水泵送至厭氧罐，進行消化處理，進水通過厭氧罐布水管線，使廢水均勻散布在罐底，厭氧罐內控制氧化還原電位在 450～ 550mV范圍內，pH在7.2～7.5之間，利用溫度傳感器及加熱裝置進行溫度聯鎖，由控制柜控制厭氧消化溫度為37±2℃，罐內壓力≤5kPa；MBR膜池內曝氣的沼氣回流至厭氧罐；厭氧罐頂部還設有沼氣出口閥與沼氣曝氣閥，沼氣曝氣閥通過管線與沼氣曝氣風機相連，在厭氧罐內布置第一沼氣曝氣管線，利用沼氣的回曝使罐內消化污泥處于懸浮狀態，使廢水與微生物充分接觸，同時可使溶解性甲烷析出，提高沼氣中甲烷含量，可通過第一流量計與第一閥門調節曝氣量；厭氧出水通過出口閥自流進入MBR膜池，MBR膜池與厭氧罐均處于厭氧環境；利用膜分離技術將厭氧出水帶走的污泥攔截在膜表面，MBR膜池所采用的外部浸沒式膜組件為浸膜式平板膜，其孔徑在0.1～0.2um；MBR膜池內布置有第二沼氣曝氣管線21，利用回曝的沼氣沖刷膜表面，緩解膜污染形成，可通過第二流量計與第二閥門調節曝氣量；MBR膜池內設有液位聯鎖由控制柜24控制，當MBR膜池內處于高液位時，抽吸泵會開始運行，處于低液位時，停止運行；抽吸泵運行、停止時間可通過控制器設定，當膜組件在同一過濾流量下負壓表顯示的跨膜壓差比初期穩定運行時的跨膜壓差高35kPa時，可通過化學清洗的方式恢復膜性能；膜池內攔截下來的消化污泥通過污泥回流泵回流至厭氧罐，使厭氧罐內污泥濃度增加，提高處理負荷。
9.如權利要求8所述的厭氧膜生物反應器的廢水處理方法，其特征在于，當MBR膜池的膜污染主要為生物性有機污染時，采用堿洗的方法控制，所用藥劑為次氯酸鈉，濃度在3000-5000mg/L，浸泡時間3-5小時；當主要為無機污染時，采用酸洗的方法進行控制，常用藥劑為草酸或檸檬酸，其濃度在300-5000mg/L，浸泡時間3-5小時。
發明內容
本發明的目的是提供一種厭氧膜生物反應器，該反應器能夠有效抑制膜組件受到污染，延長使用壽命，從而提高處理效率。
為了解決上述技術問題，本發明提供了如下的技術方案：
一種厭氧膜生物反應器，包括厭氧罐和MBR膜池，廢水通過進水泵輸送至厭氧罐，厭氧罐的出水通過其頂部的出口閥自流進入MBR膜池，
厭氧罐頂部上設置有沼氣回流閥，沼氣回流閥與MBR膜池頂部沼氣出口閥通過管線相連接，使MBR膜池內沼氣回流；MBR膜池為厭氧環境，外部設置有平板膜組件，平板膜組件設置有抽吸泵，
進一步的，厭氧罐上設有氧化還原電位計、pH計和溫度傳感器和電加熱器。
氧化還原電位用于根據ORP數值判斷氧含量，防止厭氧環境的破壞，pH計用來監測消化過程中酸堿度，防止出現酸化造成系統崩潰，溫度傳感器與電加熱器通過聯動，維持厭氧消化溫度，使其在中溫環境下進行，當溫度傳感器溫度低于35℃時，電加熱器自動啟動，開始加熱，當溫度高于39℃時，電加熱器自動關閉，停止加熱。
進一步的，厭氧罐底布設有進水布置管線，其目的是使廢水均勻散布，防止出現局部處理負荷過大的現象。
進一步的，厭氧罐頂設有壓力表，用來監測罐內壓力，防止超壓；
進一步的，厭氧罐頂部還設有沼氣出口閥與沼氣曝氣閥，其中沼氣出口閥與濕式氣體流量計相連，用來統計沼氣產量；沼氣曝氣閥通過管線與沼氣曝氣風機相連。
MBR膜池與厭氧罐，均處于厭氧環境，采用外部浸沒式平板膜組件，安裝便捷且易于清理維護。
MBR膜池底部也設有布水管線，使厭氧出水均勻布置在池底。厭氧罐與MBR膜池底部均設有沼氣曝氣管線，其中沼氣曝氣管線在厭氧罐內，利用沼氣的回曝可使罐內消化污泥處于懸浮狀態，使廢水與微生物充分接觸，提高處理效率，同時可使溶解性甲烷析出，提高沼氣中甲烷含量，可通過流量計與閥門調節曝氣量；
MBR膜池內沼氣曝氣管線，利用回曝的沼氣沖刷膜表面，緩解膜污染的形成，可通過流量計與閥門調節曝氣量。
MBR膜池內設有液位聯鎖，由控制柜控制，當MBR膜池內處于高液位時，抽吸泵會開始運行，處于低液位時，停止運行，并安裝負壓表判斷膜污染情況。
進一步的，膜池內攔截下來的消化污泥通過污泥回流泵回流至厭氧罐，使厭氧罐內污泥濃度增加，提高處理負荷。
進一步的，平板膜組件的孔徑在0.1～0.2um。
厭氧罐和MBR膜池的厭氧環境需控制氧化還原電位在 450～ 550mV范圍內，pH在7.2～7.5之間，溫度保持在中溫環境下(37±2℃)，當溫度傳感器顯示溫度低于35℃時，通過控制系統聯鎖啟動加熱裝置，當溫度顯示高于39℃時，自動停止加熱。
一種厭氧膜生物反應器的廢水處理方法，具體如下：
在厭氧反應器內厭氧微生物的生化作用去除廢水中的污染物。其生化過程主要包括三個階段：一是水解酸化階段，水解酸化菌將廢水中的大分子有機物降解為小分子物質，使難溶性有機物轉化為可溶性有機物，增加了廢水的可生化性；二是產氫產乙酸階段，在產氫產乙酸細菌的作用下，將有機物分解轉化成乙酸和氫氣，為后續厭氧消化產甲烷提供機質；三是產甲烷階段，利用產甲烷菌將乙酸、二氧化碳、氫氣等轉化成甲烷。雖然厭氧消化過程可分為以上幾個階段，但是在厭氧反應器內，三個階段是同時進行的，并保持動態平衡，其影響因素主要有溫度、pH、氧含量、有機負荷等。
S2)厭氧出水從頂部自流至MBR膜池進行膜處理。利用抽吸泵抽吸平板膜組件，將厭氧出水帶走的污泥攔截在膜表面，且池內缺氧環境有厭氧利于甲烷菌的生長，甲烷菌將污水中的有機質轉換為生物沼氣。厭氧反應器和膜池內的沼氣由管道收集至沼氣柜，通過鼓風機將沼氣抽至膜池，膜池底部布置曝氣裝置使沼氣均勻沖刷膜表面，實現對其反沖洗，抑制膜污染形成，延長膜組件使用壽命。同時，可根據負壓表變化情況，調整曝氣量，當負壓增大時增加曝氣量，負壓減少時降低曝氣量。膜池內厭氧污泥可通過污泥回流泵回流至厭氧反應器，提高反應器污泥濃度。
本發明所達到的有益效果是：
本發明是在傳統厭氧生物處理技術基礎上，引入膜組件，由于膜分離技術對微生物的截留作用可實現污泥停留時間(SRT)和水力時間(HRT)完全分離，保持系統較高的污泥濃度。因此與傳統的厭氧發酵工藝相比，厭氧膜生物反應器具有啟動快、污染物去除率高、污泥產生量低、占地面積少以及操作管理靈活等優勢，使整個系統不僅達到經濟上投資省、能耗低，技術上可回收利用沼氣能源、有機負荷高、耐沖擊負荷等諸多優點。除此之外，還具有生化效果好，產水水質穩定的特點。通過沼氣回曝使厭氧出水中污泥混合物不易附著在膜表面，降低對膜孔堵塞污染，從而降低處理工藝的運行和維護成本。
（發明人：周侃宇;周金生;葛玉龍）
