公布日：2022.07.29
申請日：2022.03.15
分類號：C02F9/04(2006.01)I;C02F1/58(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F101/14(2006.01)N
摘要
一種焦化廢水生化處理后除氟系統和工藝，針對焦化廢水生化后出水氟離子濃度較高的情況，在不影響其他污染物去除的基礎上，打破傳統除氟工藝的限制，無需先經過混凝反應就能夠直接先行除氟。本發明在除氟池中利用化學沉淀、混凝沉淀與剩余污泥吸附的協同作用除氟。同時在除氟劑選擇上，打破單一鈣鹽的應用，在除氟池中投加鈣鹽聯合使用其它無機鹽，使其生成新的更難溶的含氟化合物，縮短化學沉淀時間；另外，二沉池出水中存在的少量剩余污泥通過卷掃、吸附等作用除氟。同時，剩余污泥良好的吸附性能可以使形成的化學沉淀加速凝并，形成的團簇在水中具有更好的沉淀性能，具有更好的除氟效果。
權利要求書
1.一種焦化廢水生化處理后除氟系統，用于焦化廢水生化處理后除氟工藝的實驗研究，待除氟水為焦化廢水生化處理單元出水或焦化廢水生化處理后二沉池出水，其特征在于，包括待除氟水儲存池，所述待除氟水儲存池的輸入口為待除氟水進口，所述待除氟水儲存池的輸出口通過水泵連接除氟反應池的輸入口，所述除氟反應池的輸出口連接混凝反應池的輸入口，所述除氟反應池的頂部設置有第一攪拌器，所述除氟反應池連接除氟劑加藥箱，所述混凝反應池的頂部設置有第二攪拌器，所述混凝反應池連接混凝加藥箱，所述混凝反應池的輸出口連接斜板沉淀池的輸入口，所述斜板沉淀池的輸出口連接出水箱，所述出水箱、所述斜板沉淀池、所述混凝反應池和所述除氟反應池分別連接排水槽。
2.根據權利要求1所述的焦化廢水生化處理后除氟系統，其特征在于，所述待除氟水儲存池的輸入口設置有濾網，所述待除氟水儲存池的底部設置有第一閥門，所述待除氟水儲存池與所述水泵之間設置有第二閥門，所述水泵與所述除氟反應池之間設置有流量計，所述流量計與所述水泵之間設置有第三閥門，所述第三閥門與所述水泵之間的管路上設置有壓力表，所述除氟反應池通過第五閥門連接所述除氟劑加藥箱，所述除氟反應池與所述混凝反應池的連通管路上具有三通節點，所述三通節點的第一通連通所述除氟反應池的輸出口，第二通連通所述混凝反應池的輸入口，第三通通過第六閥門連通所述混凝加藥箱。
3.根據權利要求1所述的焦化廢水生化處理后除氟系統，其特征在于，所述除氟反應池通過其底部設置的第四閥門連接所述排水槽，所述混凝反應池通過其底部設置的第七閥門連接所述排水槽，所述斜板沉淀池通過其底部設置的第八閥門連接所述排水槽。
4.根據權利要求1所述的焦化廢水生化處理后除氟系統，其特征在于，所述排水槽的底部設置有第十閥門，所述出水箱的底部設置有第九閥門。
5.一種焦化廢水生化處理后除氟系統，其特征在于，包括除氟反應池，所述除氟反應池的輸入口為二沉池出水直連接口或生化處理單元出水直連接口，所述除氟反應池的輸出口連接混凝反應池，所述除氟反應池的頂部設置有第一攪拌器，所述除氟反應池連接除氟劑加藥箱。
6.根據權利要求5所述的焦化廢水生化處理后除氟系統，其特征在于，所述除氟反應池通過第五閥門連接所述除氟劑加藥箱，所述除氟反應池與所述混凝反應池的連通管路上具有三通節點，所述三通節點的第一通連通所述除氟反應池的輸出口，第二通連通所述混凝反應池的輸入口，第三通通過第六閥門連通混凝加藥箱，所述混凝反應池的頂部設置有第二攪拌器，所述混凝反應池的輸出口連接沉淀池的輸入口，所述沉淀池的輸出口為后續處理環節接口。
7.一種焦化廢水生化處理后除氟工藝，其特征在于，焦化廢水生化處理后無需先經過混凝沉淀就直接在二沉池內或除氟反應池內直接加入除氟劑，綜合利用除氟劑的化學沉淀、混凝沉淀與剩余污泥吸附、卷掃協同作用同時除氟。
8.根據權利要求7所述的焦化廢水生化處理后除氟工藝，其特征在于，除氟反應中包括鈣離子聯合其他無機鹽所生成的難溶含氟化合物以縮短化學沉淀時間。
9.一種焦化廢水生化處理后除氟工藝，其特征在于，包括以下步驟：步驟1，利用直接連接焦化廢水生化處理單元的二沉池作為除氟反應池以直接對焦化廢水生化處理單元出水除氟，或者將除氟反應池插入二沉池與混凝反應池之間以對焦化廢水生化處理后二沉池出水除氟；步驟2，向除氟反應池內加入除氟劑進行化學沉淀，使水中的氟離子生成難溶含氟化合物后，將除氟反應池出水輸送到混凝反應池；步驟3，向混凝反應池內加入混凝劑，所述混凝劑包括鋁鹽，鋁離子與氟離子生成羥基氟化鋁絡合物沉淀以及鋁鹽水解中間產物，鋁鹽水解中間產物中的礬花對氟離子起到配位交換、物理吸附及網捕作用，然后將混凝反應池出水輸送到沉淀池；步驟4，將沉淀池內的水靜置形成的上清液輸送到后續處理環節。
10.根據權利要求9所述的焦化廢水生化處理后除氟工藝，其特征在于，所述除氟劑包括氫氧化鈣，所述鋁鹽為聚合氯化鋁和/或聚合硫酸鋁，所述步驟3中包括加入聚丙烯酰胺PAM以進行絮凝反應。
發明內容
針對現有技術中存在的缺陷或不足，本發明提供一種焦化廢水生化處理后除氟系統和工藝。
本發明的技術解決方案如下：

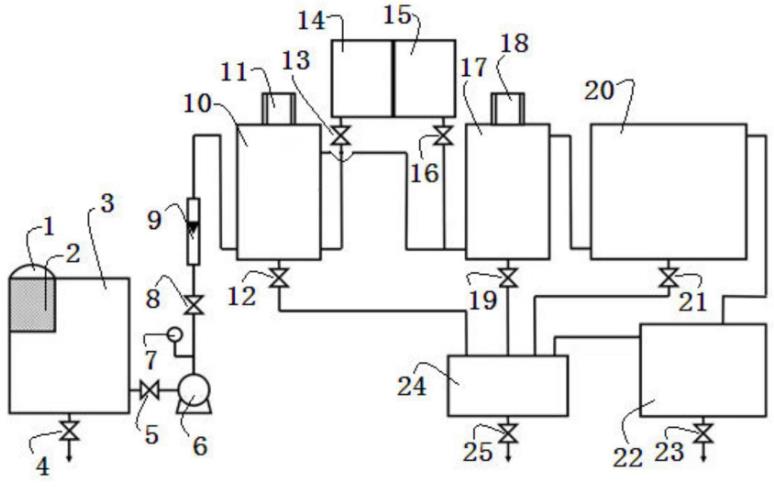

一種焦化廢水生化處理后除氟系統，用于焦化廢水生化處理后除氟工藝的實驗研究，待除氟水為焦化廢水生化處理單元出水或焦化廢水生化處理后二沉池出水，其特征在于，包括待除氟水儲存池，所述待除氟水儲存池的輸入口為待除氟水進口，所述待除氟水儲存池的輸出口通過水泵連接除氟反應池的輸入口，所述除氟反應池的輸出口連接混凝反應池的輸入口，所述除氟反應池的頂部設置有第一攪拌器，所述除氟反應池連接除氟劑加藥箱，所述混凝反應池的頂部設置有第二攪拌器，所述混凝反應池連接混凝加藥箱，所述混凝反應池的輸出口連接斜板沉淀池的輸入口，所述斜板沉淀池的輸出口連接出水箱，所述出水箱、所述斜板沉淀池、所述混凝反應池和所述除氟反應池分別連接排水槽。
所述待除氟水儲存池的輸入口設置有濾網，所述待除氟水儲存池的底部設置有第一閥門，所述待除氟水儲存池與所述水泵之間設置有第二閥門，所述水泵與所述除氟反應池之間設置有流量計，所述流量計與所述水泵之間設置有第三閥門，所述第三閥門與所述水泵之間的管路上設置有壓力表，所述除氟反應池通過第五閥門連接所述除氟劑加藥箱，所述除氟反應池與所述混凝反應池的連通管路上具有三通節點，所述三通節點的第一通連通所述除氟反應池的輸出口，第二通連通所述混凝反應池的輸入口，第三通通過第六閥門連通所述混凝加藥箱。
所述除氟反應池通過其底部設置的第四閥門連接所述排水槽，所述混凝反應池通過其底部設置的第七閥門連接所述排水槽，所述斜板沉淀池通過其底部設置的第八閥門連接所述排水槽。
所述排水槽的底部設置有第十閥門，所述出水箱的底部設置有第九閥門。
一種焦化廢水生化處理后除氟系統，其特征在于，包括除氟反應池，所述除氟反應池的輸入口為二沉池出水直連接口或生化處理單元出水直連接口，所述除氟反應池的輸出口連接混凝反應池，所述除氟反應池的頂部設置有第一攪拌器，所述除氟反應池連接除氟劑加藥箱。
所述除氟反應池通過第五閥門連接所述除氟劑加藥箱，所述除氟反應池與所述混凝反應池的連通管路上具有三通節點，所述三通節點的第一通連通所述除氟反應池的輸出口，第二通連通所述混凝反應池的輸入口，第三通通過第六閥門連通混凝加藥箱，所述混凝反應池的頂部設置有第二攪拌器，所述混凝反應池的輸出口連接沉淀池的輸入口，所述沉淀池的輸出口為后續處理環節接口。
一種焦化廢水生化處理后除氟工藝，其特征在于，焦化廢水生化處理后無需先經過混凝沉淀就直接在二沉池內或除氟反應池內直接加入除氟劑，綜合利用除氟劑的化學沉淀、混凝沉淀與剩余污泥吸附、卷掃協同作用同時除氟。
除氟反應中包括鈣離子聯合其他無機鹽所生成的難溶含氟化合物以縮短化學沉淀時間。
一種焦化廢水生化處理后除氟工藝，其特征在于，包括以下步驟：
步驟1，利用直接連接焦化廢水生化處理單元的二沉池作為除氟反應池以直接對焦化廢水生化處理單元出水除氟，或者將除氟反應池插入二沉池與混凝反應池之間以對焦化廢水生化處理后二沉池出水除氟；
步驟2，向除氟反應池內加入除氟劑進行化學沉淀，使水中的氟離子生成難溶含氟化合物后，將除氟反應池出水輸送到混凝反應池；
步驟3，向混凝反應池內加入混凝劑，所述混凝劑包括鋁鹽，鋁離子與氟離子生成羥基氟化鋁絡合物沉淀以及鋁鹽水解中間產物，鋁鹽水解中間產物中的礬花對氟離子起到配位交換、物理吸附及網捕作用，然后將混凝反應池出水輸送到沉淀池；
步驟4，將沉淀池內的水靜置形成的上清液輸送到后續處理環節。
所述步驟3中包括加入聚丙烯酰胺PAM以進行絮凝反應。
所述除氟劑包括氫氧化鈣。
所述鋁鹽為聚合氯化鋁和/或聚合硫酸鋁。
本發明的技術效果如下：本發明一種焦化廢水生化處理后除氟系統和工藝，針對焦化廢水生化后出水氟離子濃度較高的情況，在不影響其他污染物去除的基礎上，打破傳統除氟工藝的限制，無需先經過混凝反應就能夠直接先行除氟。本發明在除氟池中利用化學沉淀、混凝沉淀與剩余污泥吸附的協同作用除氟。同時在除氟劑選擇上，打破單一鈣鹽的應用，在除氟池中投加鈣鹽聯合使用其它無機鹽，使其生成新的更難溶的含氟化合物，縮短化學沉淀時間；另外，二沉池出水中存在的少量剩余污泥通過卷掃、吸附等作用除氟。同時，剩余污泥良好的吸附性能可以使形成的化學沉淀加速凝并，形成的團簇在水中具有更好的沉淀性能，具有更好的除氟效果。
（發明人：劉彥華;宋煥明;韋少松;張利利;史玉）
