公布日：2022.04.12
申請日：2021.12.10
分類號：C02F9/10(2006.01)I;C02F103/16(2006.01)N
摘要
本申請涉及電鍍污水處理技術領域，且公開了一種用于電鍍生產線的電鍍污水處理設備，包括殼體，所述殼體的頂部固定連接有進料管，所述殼體的底部固定連接有出料管，所述殼體的頂部固定連接有攪拌電機，所述殼體的頂部固定連接有儲藥盒。
權利要求書

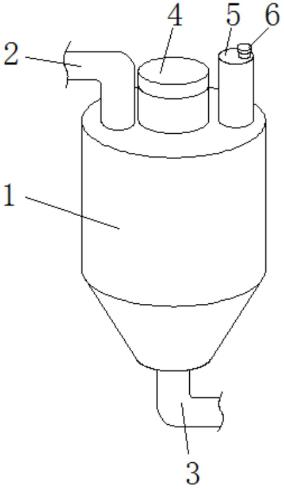

1.一種用于電鍍生產線的電鍍污水處理設備，包括殼體(1)，所述殼體(1)的頂部固定連接有進料管(2)，所述殼體(1)的底部固定連接有出料管(3)，所述殼體(1)的頂部固定連接有攪拌電機(4)，所述殼體(1)的頂部固定連接有儲藥盒(5)，所述儲藥盒(5)的外側螺紋連接有蓋板(6)；所述進料管(2)的內壁活動連接有轉軸(7)，所述轉軸(7)的外側固定連接有風輪葉(8)，所述風輪葉(8)受到電鍍污水的沖擊會發生轉動，所述進料管(2)的內壁活動連接有振動機構(9)，所述振動機構(9)設置為產生電流，所述儲藥盒(5)內壁固定連接有電磁鐵(10)，所述電磁鐵(10)遠離所述儲藥盒(5)內壁的一端彈性連接有限位板(11)，所述限位板(11)的內部固定連接有磁塊(12)，所述儲藥盒(5)內部且靠近所述限位板(11)的側面活動連接有緩速機構(13)，所述緩速機構(13)設置為阻礙限位板(11)的運動，所述攪拌電機(4)的底部固定連接有攪拌架(14)，所述殼體(1)的內壁固定連接有加熱板(15)，所述加熱板(15)設置為對電鍍污水加熱，所述攪拌架(14)的內部活動連接有觸發機構(16)，所述觸發機構(16)設置為電路的接通。
2.根據權利要求1所述的一種用于電鍍生產線的電鍍污水處理設備，其中，所述振動機構(9)包括連接塊(91)和壓電晶體(92)，所述進料管(2)的內壁彈性連接有所述連接塊(91)，所述連接塊(91)的一端固定連接有所述壓電晶體(92)，所述壓電晶體(92)受到持續的撞擊會產生電流。
3.根據權利要求2所述的一種用于電鍍生產線的電鍍污水處理設備，其中，所述連接塊(91)的數量為多個，多個所述連接塊(91)對稱分布在所述進料管(2)的內壁，所述壓電晶體(92)與所述電磁鐵(10)串聯，所述電磁鐵(10)與所述磁塊(12)的相對面的磁性相反。
4.根據權利要求1所述的一種用于電鍍生產線的電鍍污水處理設備，其中，所述緩速機構(13)包括電熱絲(131)、連接槽(132)和活塞板(133)，所述儲藥盒(5)的內壁開設有所述連接槽(132)，所述連接槽(132)的內壁固定連接有所述電熱絲(131)，所述連接槽(132)的內壁活動連接有所述活塞板(133)。
5.根據權利要求4所述的一種用于電鍍生產線的電鍍污水處理設備，其中，所述活塞板(133)的材質為橡膠材質，所述連接槽(132)的內側填充有氮氣，所述電熱絲(131)設置為產生熱量。
6.根據權利要求1所述的一種用于電鍍生產線的電鍍污水處理設備，其中，所述觸發機構(16)包括滑槽(161)、配重塊(162)、電觸點(163)、導電塊(164)和卡槽(165)，所述攪拌架(14)的內部開設有所述滑槽(161)，所述滑槽(161)的內壁彈性連接有所述配重塊(162)，所述配重塊(162)的外側固定連接有所述電觸點(163)，所述滑槽(161)的內壁固定連接有所述導電塊(164)，所述導電塊(164)的內壁開設有所述卡槽(165)。
7.根據權利要求6所述的一種用于電鍍生產線的電鍍污水處理設備，其中，所述配重塊(162)與所述滑槽(161)的內壁緊密貼合，所述電觸點(163)的結構為半球體結構，所述電觸點(163)與外接電源串聯。
8.根據權利要求6所述的一種用于電鍍生產線的電鍍污水處理設備，其中，所述導電塊(164)與所述加熱板(15)串聯，所述卡槽(165)的尺寸與所述電觸點(163)的尺寸相適應。
9.根據權利要求1所述的一種用于電鍍生產線的電鍍污水處理設備，其中，所述出料管(3)的外側連接有儲液設備，所述進料管(2)的外側連接有泵送設備。
10.根據權利要求1所述的一種用于電鍍生產線的電鍍污水處理設備，其中，所述儲藥盒(5)的內側填充有化學藥劑，化學藥劑用于對電鍍污水酸堿度的中和。
發明內容
本申請?zhí)峁┮环N用于電鍍生產線的電鍍污水處理設備，有效的解決了上述背景技術中提出的問題。
本申請?zhí)峁┤缦录夹g(shù)方案：一種用于電鍍生產線的電鍍污水處理設備，包括殼體，所述殼體的頂部固定連接有進料管，所述殼體的底部固定連接有出料管，所述殼體的頂部固定連接有攪拌電機，所述殼體的頂部固定連接有儲藥盒，所述儲藥盒的外側螺紋連接有蓋板。
所述進料管的內壁活動連接有轉軸，所述轉軸的外側固定連接有風輪葉，所述風輪葉受到電鍍污水的沖擊會發生轉動，所述進料管的內壁活動連接有振動機構，所述振動機構設置為產生電流，所述儲藥盒內壁固定連接有電磁鐵，所述電磁鐵遠離所述儲藥盒內壁的一端彈性連接有限位板，所述限位板的內部固定連接有磁塊，所述儲藥盒內部且靠近所述限位板的側面活動連接有緩速機構，所述緩速機構設置為阻礙限位板的運動，所述攪拌電機的底部固定連接有攪拌架，所述殼體的內壁固定連接有加熱板，所述加熱板設置為對電鍍污水的加熱，所述攪拌架的內部活動連接有觸發機構，所述觸發機構設置為電路的接通。
（發明人：匡優新;石峰;陳建林）
