公布日：2022.05.10
申請日：2022.01.12
分類號：C02F9/14(2006.01)I
摘要
本發明提供了一種生態污水處理系統，包括攪拌沉淀池、過濾凈化池、二級沉淀池，攪拌沉淀池的左側設有污水進口，攪拌沉淀池上端設有若干個攪拌電機，攪拌電機下端連接有攪拌葉片，過濾凈化池包括沉沙池、過濾池、上浮池，過濾池設置在沉沙池和上浮池之間，沉沙池與過濾池通過隔板二連接，過濾池與上浮池通過隔板三連接，過濾池左上方設有生態種植模塊，過濾池右上方設有刮浮模塊，過濾池右端設有收集槽，收集槽上方設有冷凝回流管，隔板二和隔板三之間固定有過濾斜管，過濾斜管將過濾池分隔成上下兩部分，二級沉淀池右側設有排水口。本發明處理污水成本低、效率高、能耗低、建設成本低，完善了對污水中有機物的處理，且日常維護、檢修方便。
權利要求書
1.一種生態污水處理系統，包括攪拌沉淀池、過濾凈化池、二級沉淀池，其特征在于，所述攪拌沉淀池通過隔墻一與過濾凈化池連接，所述過濾凈化池通過隔墻二與二級沉淀池連接，攪拌沉淀池的左側設有污水進口，攪拌沉淀池被隔板一分隔成若干個沉淀腔，攪拌沉淀池上端設有若干個攪拌電機，攪拌電機下端連接有攪拌葉片，所述攪拌葉片伸入沉淀腔內，沉淀腔底部具有漏斗形的沉淀坑一，沉淀坑一上方設有抽泥管一，抽泥管一貫穿并連通各個沉淀腔，抽泥管一外連接有抽泥泵一，隔墻一上端設有溢流口，所述過濾凈化池包括沉沙池、過濾池、上浮池，所述過濾池設置在沉沙池和上浮池之間，沉沙池與過濾池通過隔板二連接，過濾池與上浮池通過隔板三連接，所述過濾池左上方設有生態種植模塊，過濾池右上方設有刮浮模塊，過濾池右端設有收集槽，收集槽內設有抽浮管，抽浮管外端連接有排浮口，收集槽與隔板三之間所形成的空腔內設有加熱棒，所述加熱棒貼靠在收集槽的底部并可加熱收集槽，收集槽上方設有冷凝回流管，隔板二和隔板三之間固定有過濾斜管，所述過濾斜管將過濾池分隔成上下兩部分，過濾池底部設有若干個方形的沉淀坑二，沉淀坑二上方設有與沉淀坑二一一對應的抽泥管二，抽泥管二外連接有抽泥泵二，所述二級沉淀池底部設有一個方形的沉淀坑三，沉淀坑三上方設有抽泥管三，抽泥管三外連接有抽泥泵三，二級沉淀池右側設有排水口，所述刮浮模塊包括電機、傳動帶、底座、轉軸一、轉軸二、轉動帶，所述電機安裝在上浮池頂板上，電機通過傳動帶與轉軸一連接，所述轉軸一和轉軸二轉動連接在底座上，轉軸一通過轉動帶與轉軸二連接，所述轉動帶上設有若干刮板，所述上浮池底部設有若干根碳纖維生態草，所述碳纖維生態草包括浮漂、掛繩、碳纖維絲和金屬塊，所述掛繩沿著其長度方向系有若干六角環，掛繩的一端與浮漂連接，掛繩的另一端與金屬塊連接，浮漂的浮力大于金屬塊的重力，若干根碳纖維絲周向均布地系在六角環上，所述六角環由上下兩片環體扣合而成，掛繩穿過六角環的中心孔，其中一個環體一面設有若干卡柱，另一個環體設有與卡柱一一對應的卡孔，上下兩片環體之間通過卡柱伸入卡孔固定，所述碳纖維絲通過部分夾在上下兩片環體之間而固定在六角環上，每個六角環上具有三束碳纖維絲，碳纖維絲呈U型或V型，碳纖維絲的兩端朝外而中間段被壓在六角環上。
2.根據權利要求1所述的一種生態污水處理系統，其特征在于，所述生態種植模塊包括種植板、種植盆、水生植物、重金屬檢測裝置，所述種植板脫離水面且架空固定在過濾凈化池兩邊側壁上，種植板上開有若干個供種植盆插入的種植孔，所述種植盆上開有若干個供水生植物根須通過的毛細孔，水生植物固定在種植盆內，所述重金屬檢測裝置安裝在種植板一端且下端伸入水下。
3.根據權利要求1所述的一種生態污水處理系統，其特征在于，所述沉沙池底部為斜坡，斜坡上設有凈水陶粒，沉沙池底壁連接有中水管，所述凈水陶粒的規格為3cm-5cm。
4.根據權利要求1所述的一種生態污水處理系統，其特征在于，所述上浮池底部設有凈水陶粒，所述凈水陶粒的規格為3cm-5cm。
5.根據權利要求1所述的一種生態污水處理系統，其特征在于，所述碳纖維絲的長度為15-25cm，碳纖維絲的表面涂覆有水溶性上漿劑，所述六角環等距設置，兩個相鄰六角環的間距為8-10cm，六角環為PVC、PE或PP其中一種材料制成。
6.根據權利要求1所述的一種生態污水處理系統，其特征在于，所述隔墻二上設有閘口，閘口上方設有與閘口配合的閘門。
7.根據權利要求1所述的一種生態污水處理系統，其特征在于，所述攪拌沉淀池、過濾凈化池和二級沉淀池外側設有鋼扶梯和操作平臺，二級沉淀池外壁上設有水位計。
發明內容
本發明的目的是針對現有的技術存在上述問題，提出了一種生態污水處理系統，解決了污水處理成本高、效率低、高能耗等問題，并完善了對污水中主要含有碳水化合物、蛋白質、氨基酸、脂肪等有機物的處理方式，采用生物濾池、生態處理方式減少了細菌、病毒、蚊蟲生存繁殖，降低臭氣影響周邊環境，且具有占地面積小建設成本低、檢修維護方便等優點。

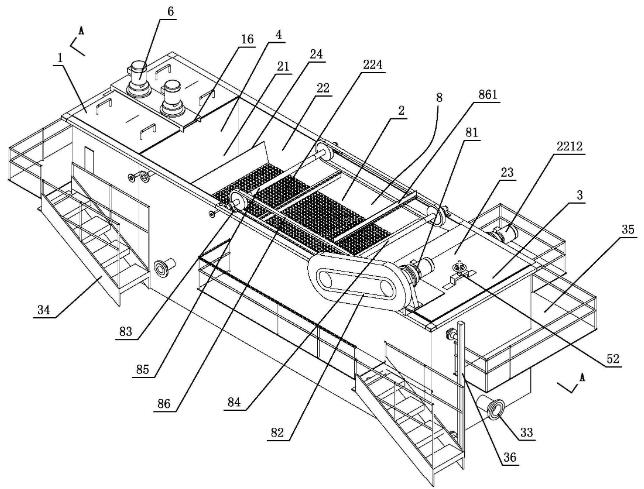

本發明的目的可通過下列技術方案來實現：一種生態污水處理系統，包括攪拌沉淀池、過濾凈化池、二級沉淀池，所述攪拌沉淀池通過隔墻一與過濾凈化池連接，所述過濾凈化池通過隔墻二與二級沉淀池連接，攪拌沉淀池的左側設有污水進口，攪拌沉淀池被隔板一分隔成若干個沉淀腔，攪拌沉淀池上端設有若干個攪拌電機，攪拌電機下端連接有攪拌葉片，所述攪拌葉片伸入沉淀腔內，沉淀腔底部具有漏斗形的沉淀坑一，沉淀坑一上方設有抽泥管一，抽泥管一貫穿并連通各個沉淀腔，抽泥管一外連接有抽泥泵一，隔墻一上端設有溢流口，所述過濾凈化池包括沉沙池、過濾池、上浮池，所述過濾池設置在沉沙池和上浮池之間，沉沙池與過濾池通過隔板二連接，過濾池與上浮池通過隔板三連接，所述過濾池左上方設有生態種植模塊，過濾池右上方設有刮浮模塊，過濾池右端設有收集槽，收集槽內設有抽浮管，抽浮管外端連接有排浮口，收集槽與隔板三之間所形成的空腔內設有加熱棒，所述加熱棒貼靠在收集槽的底部并可加熱收集槽，收集槽上方設有冷凝回流管，隔板二和隔板三之間固定有過濾斜管，所述過濾斜管將過濾池分隔成上下兩部分，過濾池底部設有若干個方形的沉淀坑二，沉淀坑二上方設有與沉淀坑二一一對應的抽泥管二，抽泥管二外連接有抽泥泵二，所述二級沉淀池底部設有一個方形的沉淀坑三，沉淀坑三上方設有抽泥管三，抽泥管三外連接有抽泥泵三，二級沉淀池右側設有排水口。
攪拌沉淀池的作用是通過沉淀腔內的攪拌葉片旋轉攪拌，利用攪拌離心的原理，使得污水中質量較重的泥沙等雜質聚集在攪拌形成的水流旋渦底部，漏斗形的沉淀坑一更便于將泥沙積留在坑內，方便與其對應的抽泥管一抽吸泥沙，有效提高污水中泥沙沉淀效率；過濾斜管的作用主要就是在池中加設斜板或斜管，可以大大提高沉淀效率，縮短沉淀時間，減小沉淀池體積；空腔內的加熱棒貼靠在收集槽的底部并可加熱收集槽，收集槽內收集的油漬、有機浮沫等垃圾混合有水份體積大，通過加熱棒將收集槽內收集的油漬、有機浮沫中的水份蒸發，蒸發后的水蒸氣通過冷凝回流管的冷凝作用重新變?yōu)橐后w進入過濾池內，有效回收利用水資源的同時減少油漬、有機浮沫等垃圾的體積，提高收集槽的收集效率，也方便收集槽對油漬、有機浮沫等垃圾后續處理，通過抽浮管抽出油漬、有機浮沫等垃圾，再由排浮口通過人工收集后統一無害化處理；二級沉淀池的作用是經過多次沉淀、過濾處理后，再進行二次沉淀處理，使得泥沙沉淀更加徹底。
作為優選，所述刮浮模塊包括電機、傳動帶、底座、轉軸一、轉軸二、轉動帶，所述電機安裝在上浮池頂板上，電機通過傳動帶與轉軸一連接，所述轉軸一和轉軸二轉動連接在底座上，轉軸一通過轉動帶與轉軸二連接，所述轉動帶上設有若干刮板。刮浮模塊的主要作用是通過電機帶動轉軸一和轉軸二轉動，再由轉軸一和轉軸二同步帶動轉動帶以及轉動帶上的刮板作回環往復周轉運動，刮板貼近水面將水面上的油漬、有機浮沫等上層垃圾徹底刮入收集槽內。
作為優選，所述生態種植模塊包括種植板、種植盆、水生植物、重金屬檢測裝置，所述種植板脫離水面且架空固定在過濾凈化池兩邊側壁上，種植板上開有若干個供種植盆插入的種植孔，所述種植盆上開有若干個供水生植物根須通過的毛細孔，水生植物固定在種植盆內，所述重金屬檢測裝置安裝在種植板一端且下端伸入水下。種植板脫離水面且架空固定在過濾凈化池兩邊側壁上，可以讓漂浮在水面上的油漬、有機浮沫等上層垃圾通過，不會阻礙到刮浮模塊的刮浮工作；污水中富含大量氮、磷元素會造成水體富營養化，需要經過脫氮除磷處理達到排放標準才能允許排放，但是氮、磷元素又是植物生長所必須的，所以在污水處理的過程中加入水生植物，既可以吸收污水中氮、磷元素，又可以凈化水質、水體除臭，夏天還可以防蚊蟲滋生；水生植物固定在具有毛細孔的種植盆內，根須通過毛細孔伸入水體利用毛細作用吸收水體里的微量元素，種植板上的種植孔將水生植物隔離方便管理及后續采收更換；水生植物應選擇適合水培的，選著菜類例如：生菜、木耳菜、空心菜、紫背菜、葉甜菜、苦苣、京水菜、西洋菜等可供人們食用，選擇觀賞類例如：水芹菜、水葫蘆、睡蓮等；污水的種類很多，例如工業污水、商業污水、醫用污水、農業污水等，污水的處理首先要經過分類處理，都必須經過前期檢測并進行無毒無害化后，再進入后續的污水處理系統，防止種植的水生植物受污染，利用重金屬檢測裝置進行水質檢測。
作為優選，所述沉沙池底部為斜坡，斜坡上設有凈水陶粒，沉沙池底壁連接有中水管，所述凈水陶粒的規格為3cm-5cm。沉沙池底部設置為斜坡為了方便泥沙往斜坡底部累積，方便后續處理；底部泥沙累積到一定程度之間具有粘力，泥沙越細粘力越大，凈水陶粒之間具有間隙，泥沙被陶粒阻隔累積在凈水陶粒間隙內可有效減少泥沙間的粘力，方便泥沙清理排出；中水也叫再生水是指廢水或雨水經適當處理后，達到一定的水質指標，滿足某種使用要求，可以進行有益使用的水，中水通過中水管可連接附近的農田、果園供給澆灌用，也可連接工廠、洗車店等供給日常清潔用，從經濟的角度看，再生水的成本最低，從環保的角度看，污水再生利用有助于改善生態環境，實現水生態的良性循環。
作為優選，所述上浮池底部設有凈水陶粒，所述凈水陶粒的規格為3cm-5cm。上浮池底部設有凈水陶粒，使污水中的泥沙與凈水陶粒接觸摩擦力增加回流至過濾池底部，防止泥沙通過上浮池進入二次沉淀池。
作為優選，所述上浮池底部設有若干根碳纖維生態草，所述碳纖維生態草包括浮漂、掛繩、碳纖維絲和金屬塊，掛繩沿著其長度方向系有若干六角環，掛繩的一端與浮漂連接，掛繩的另一端與金屬塊連接，浮漂的浮力大于金屬塊的重力，若干根碳纖維絲周向均布地系在六角環上。碳纖維生態草具有極高的吸附性和生物親和性，通過吸收進入水中太陽光后，碳纖維生態草發出超音波吸引有益的生物菌群，這些菌群在其表面形成粘著性活性生物膜，通過自身的新陳代謝作用吸收、降解水體中的有機污染物。碳纖維生態草可以在水中搖擺，浮漂浮在水中或水面上，阻隔泥沙上浮從而達到凈化水質的目的，而且不會阻礙水流，能夠適應潮起潮落的水位變化。掛繩的長度和掛繩上的六角環數量根據水深進行相應調整，單個碳纖維生態草重量小，可以單人操作放置，靈活方便，也不需要其他搬運工具。碳纖維生態草凈化水質的效果是在短時間內降低懸浮物含量，同時顯著地降低化學需氧量COD、生化需氧量BOD、總氮及總磷含量，最終達到凈化水質的效果。

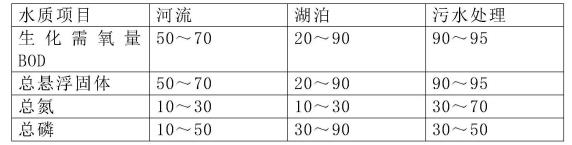

下表為碳纖維生態草對各類污染物的去除率(％)
作為優選，所述六角環由上下兩片環體扣合而成，掛繩穿過六角環的中心孔，其中一個環體一面設有若干卡柱，另一個環體設有與卡柱一一對應的卡孔，上下兩片環體之間通過卡柱伸入卡孔固定，所述碳纖維絲通過部分夾在上下兩片環體之間而固定在六角環上，每個六角環上具有三束碳纖維絲，碳纖維絲呈U型或V型，碳纖維絲的兩端朝外而中間段被壓在六角環上。
作為優選，所述碳纖維絲的長度為15-25cm，碳纖維絲的表面涂覆有水溶性上漿劑，所述六角環等距設置，兩個相鄰六角環的間距為8-10cm，六角環為PVC、PE或PP其中一種材料制成。水溶性上漿劑將碳纖維絲粘在一起形成帶狀，當遇到水時，水溶性上漿劑溶于水，帶狀的碳纖維絲就會散開，眾多碳纖維絲與水草一樣漂浮在水中，這樣容易在表面形成活性生物膜，水溶性上漿劑分散性好，更容易吸附水生垃圾，生物膜與污染水體不斷接觸的過程中將污染物進行吸收、降解和轉化。
作為優選，所述隔墻二上設有閘口，閘口上方設有與閘口配合的閘門。
作為優選，述攪拌沉淀池、過濾凈化池和二級沉淀池外側設有鋼扶梯和操作平臺，二級沉淀池外壁上設有水位計。鋼扶梯和操作平臺可以方便操作人員對各個池進行檢修巡查、垃圾清除等，也方便日常管理；水位計用于查看二級沉淀池內水位情況，來控制排水口的開關。
與現有技術相比，本發明具有以下優點：
1、污水處理成本低、效率高；
2、污水處理成本能耗低；
3、對生活污水中主要含有碳水化合物、蛋白質、氨基酸、脂肪等有機物處理完善、徹底，對周邊環境影響�。�
4、占地面積小，建設成本低；
5、中小城市及大中小型村鎮均可推廣使用，適合范圍廣；
6、檢修方便，日常維護簡單。
（發明人：黃國賢;沈超;金豪杰;杜雪鋒;周佳淵;沈勤;毛沈超）
