公布日：2022.08.26
申請日：2022.06.23
分類號：C02F9/04(2006.01)I
摘要
本發明涉及一種具有過濾結構的三氯化鐵廢水處理裝置，包括沉淀池，所述沉淀池的左側開設有連通口，連通口的左側設置有排污斜管，排污斜管的頂部設置有三氯化鐵輸入管，三氯化鐵輸入管的頂部設置有混合箱組件，所述沉淀池的內側設置有中隔板，所述沉淀池的底部設置有梯形底，所述中隔板的左側設置有第一濾網，所述沉淀池的右側開設有排出口。該具有過濾結構的三氯化鐵廢水處理裝置，通過排污斜管傾斜的向下往沉淀池中導入廢水，并且在排污斜管的頂端附近通過三氯化鐵輸入管導入三氯化鐵作為凝絮劑，進行廢水的預先凝絮反應，傾斜管道利于廢水和凝絮物的下滑，節約在沉淀池中凝絮反應的耗時。
權利要求書

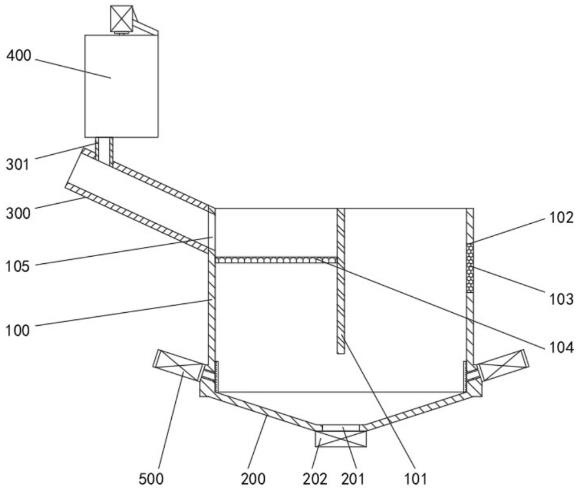

1.一種具有過濾結構的三氯化鐵廢水處理裝置，包括沉淀池(100)，其特征在于：所述沉淀池(100)的左側開設有連通口(105)，連通口(105)的左側設置有排污斜管(300)，排污斜管(300)的頂部設置有三氯化鐵輸入管(301)，三氯化鐵輸入管(301)的頂部設置有混合箱組件(400)，所述沉淀池(100)的內側設置有中隔板(101)，所述沉淀池(100)的底部設置有梯形底(200)，所述中隔板(101)的左側設置有第一濾網(104)，所述沉淀池(100)的右側開設有排出口(102)，排出口(102)的內側設置有第二濾網(103)，所述梯形底(200)的底部開設有排污口(201)，排污口(201)的底部設置有排污閥門(202)。
2.根據權利要求1所述的一種具有過濾結構的三氯化鐵廢水處理裝置，其特征在于：所述排污斜管(300)與沉淀池(100)的夾角呈朝上的四十五度。
3.根據權利要求1所述的一種具有過濾結構的三氯化鐵廢水處理裝置，其特征在于：所述混合箱組件(400)包括固定連接在三氯化鐵輸入管(301)頂部的箱體(410)、安裝在箱體(410)內側的攪拌結構(420)，以及開設在箱體(410)底部的連通孔(430)。
4.根據權利要求1所述的一種具有過濾結構的三氯化鐵廢水處理裝置，其特征在于：所述連通孔(430)與三氯化鐵輸入管(301)相連通。
5.根據權利要求1所述的一種具有過濾結構的三氯化鐵廢水處理裝置，其特征在于：所述沉淀池(100)的左右兩側均設置有清污組件(500)。
6.根據權利要求1所述的一種具有過濾結構的三氯化鐵廢水處理裝置，其特征在于：所述清污組件(500)包括固定安裝在沉淀池(100)外側的液壓推桿，以及固定連接在液壓推桿輸出端的推板，其中，清污組件(500)與梯形底(200)的斜面平行，且推板與梯形底(200)的斜面貼合。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種具有過濾結構的三氯化鐵廢水處理裝置，具備節省在沉淀池的沉淀反應耗時，保證新排入廢水充分絮凝且防止凝絮跟隨排出等優點，解決了廢水處理中沉淀耗時較長和新排入廢水凝絮不充分的問題。
(二)技術方案
為實現上述目的，本發明提供如下技術方案：一種具有過濾結構的三氯化鐵廢水處理裝置，包括沉淀池，所述沉淀池的左側開設有連通口，連通口的左側設置有排污斜管，排污斜管的頂部設置有三氯化鐵輸入管，三氯化鐵輸入管的頂部設置有混合箱組件，所述沉淀池的內側設置有中隔板，所述沉淀池的底部設置有梯形底，所述中隔板的左側設置有第一濾網，所述沉淀池的右側開設有排出口，排出口的內側設置有第二濾網，所述梯形底的底部開設有排污口，排污口的底部設置有排污閥門。
進一步，所述排污斜管與沉淀池的夾角呈朝上的四十五度。
進一步，所述混合箱組件包括固定連接在三氯化鐵輸入管頂部的箱體、安裝在箱體內側的攪拌結構，以及開設在箱體底部的連通孔。
進一步，所述連通孔與三氯化鐵輸入管相連通。
進一步，所述沉淀池的左右兩側均設置有清污組件。
進一步，所述清污組件包括固定安裝在沉淀池外側的液壓推桿，以及固定連接在液壓推桿輸出端的推板，其中，清污組件與梯形底的斜面平行，且推板與梯形底的斜面貼合。
(三)有益效果
與現有技術相比，本申請的技術方案具備以下有益效果：
1、該具有過濾結構的三氯化鐵廢水處理裝置，通過排污斜管傾斜的向下往沉淀池中導入廢水，并且在排污斜管的頂端附近通過三氯化鐵輸入管導入三氯化鐵作為凝絮劑，進行廢水的預先凝絮反應，傾斜管道利于廢水和凝絮物的下滑，節約在沉淀池中凝絮反應的耗時。
2、該具有過濾結構的三氯化鐵廢水處理裝置，在排污斜管中廢水經過連通口進入到沉淀池中，首先經過第一濾網過濾掉較大顆粒雜質和較大凝絮雜質，通過之后沉淀池中蓄積廢水，并且在中隔板的阻隔下，新排入的廢水，要從中隔板左側下沉，再到中隔板右側上浮，最后再經過第二濾網過濾之后排出，保證了新排入廢水的停留時間，防止新排入廢水的沉淀反應時間不足，使其沉淀充分，并且下沉到上浮的過程，也能利用重力將凝絮物沉淀分離，配合第二濾網的過濾，使其沉淀處理效果好。
（發明人：陳一滔;施小�。�
