公布日：2022.07.05
申請日：2022.05.11
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種含油危廢處理行業生產廢水處理裝置及方法，涉及廢水處理設備技術領域，針對現有的含油危廢處理行業生產廢水處理裝置，功能單一，在廢水凈花前不便對水中的大顆粒雜質進行過濾，無法廢水中的油液進行高效的清理，且不便廢水中的廢氣進行凈化，使用效果差的問題，現提出如下方案，包括凈化箱，所述凈化箱的前側通過螺栓安裝有拆卸板，所述凈化箱的前側固定連通有試劑添加管，所述凈化箱的頂側固定連通有進液管。本發明結構設計合理，操作簡單，可以對廢水中的大顆粒雜質進行過濾，可以對廢水中的油液進行高效的清理，且可以對廢水中的廢氣進行凈化，降低了處理成本，使用效果好，值得推廣使用。
權利要求書

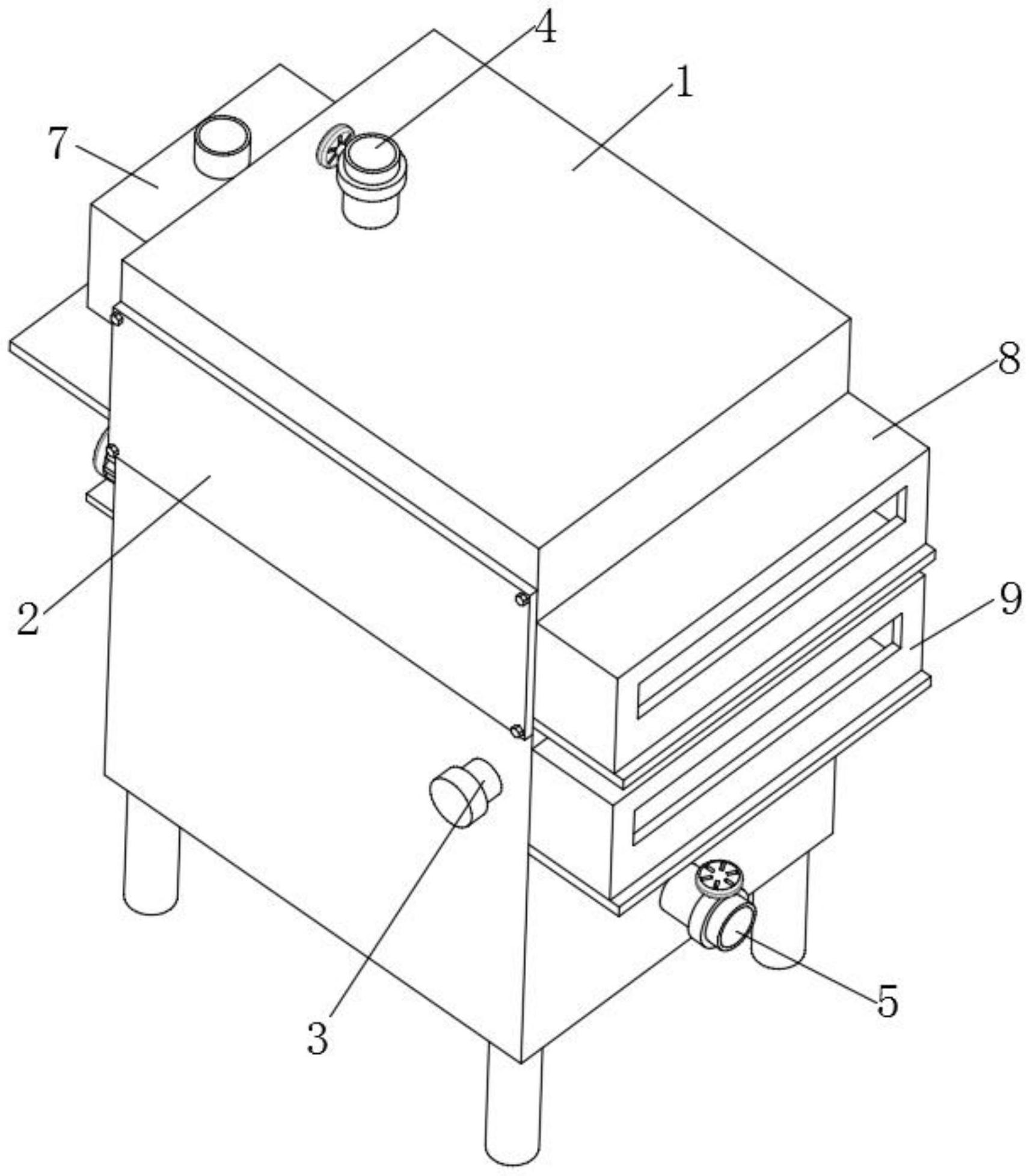

1.一種含油危廢處理行業生產廢水處理裝置，其特征在于，包括：凈化箱（1），所述凈化箱（1）的前側通過螺栓安裝有拆卸板（2），所述凈化箱（1）的前側固定連通有試劑添加管（3），所述凈化箱（1）的頂側固定連通有進液管（4），所述凈化箱（1）的一側固定連通有排液管（5），所述凈化箱（1）的底側固定連通有排渣管（6）；氣體凈化機構，所述氣體凈化機構包括氣體過濾箱（7），所述氣體過濾箱（7）固定安裝在所述凈化箱（1）的另一側，所述氣體過濾箱（7）與所述凈化箱（1）固定連通；廢水凈化機構，所述廢水凈化機構包括雜質收集箱（8）與油液收集箱（9），所述雜質收集箱（8）與所述油液收集箱（9）均固定連通在所述凈化箱（1）上，所述凈化箱（1）的內壁上通過螺絲安裝有過濾網（10），所述過濾網（10）與所述雜質收集箱（8）相適配，所述凈化箱（1）的后側內壁上轉動設置有兩個轉軸（11），兩個所述轉軸（11）上均固定套設有傳動輥（12），兩個所述傳動輥（12）上傳動連接有同一個吸油傳送帶（13）；驅動機構，所述驅動機構包括電機（14），所述電機（14）固定安裝在所述凈化箱（1）的另一側，所述電機（14）的輸出軸上固定焊接有蝸桿（15），所述蝸桿（15）延伸至所述凈化箱（1）內并與所述凈化箱（1）轉動設置，所述蝸桿（15）上固定焊接有多個攪拌桿（16），所述凈化箱（1）的另一側轉動設置有驅動軸（17），所述驅動軸（17）上固定焊接有蝸輪（18），所述蝸桿（15）與所述蝸輪（18）相嚙合，所述驅動軸（17）與兩個所述轉軸（11）上均固定安裝有鏈輪（19），三個所述鏈輪（19）上傳動連接有同一個鏈條（20）。
2.根據權利要求1所述的一種含油危廢處理行業生產廢水處理裝置，其特征在于：所述凈化箱（1）的一側內壁上開設有排雜孔（22）與排油孔（24），所述雜質收集箱（8）的一側內壁上開設有連通孔（23），所述油液收集箱（9）的一側內壁上開設有連接孔（25），所述排雜孔（22）與所述連通孔（23）相連通，所述排油孔（24）與所述連接孔（25）相連通。
3.根據權利要求2所述的一種含油危廢處理行業生產廢水處理裝置，其特征在于：所述排油孔（24）與所述連接孔（25）內固定焊接有同一個刮油板（21），所述刮油板（21）與所述吸油傳送帶（13）相接觸。
4.根據權利要求1所述的一種含油危廢處理行業生產廢水處理裝置，其特征在于：所述驅動軸（17）上固定套設有兩個軸承的內圈，所述軸承的外圈固定焊接有支撐桿，所述支撐桿遠離所述軸承的一端與所述凈化箱（1）固定焊接。
5.根據權利要求1所述的一種含油危廢處理行業生產廢水處理裝置，其特征在于：所述凈化箱（1）的另一側固定焊接有電機支架，所述電機（14）與所述電機支架固定焊接。
6.根據權利要求1所述的一種含油危廢處理行業生產廢水處理裝置及方法，其特征在于：多個所述攪拌桿（16）的數量為十二個，且十二個所述攪拌桿（16）為等間距設置。
7.根據權利要求1所述的一種含油危廢處理行業生產廢水處理裝置，其特征在于：所述凈化箱（1）的底側固定焊接有四個支腿，四個所述支腿為兩兩對稱設置。
8.根據權利要求2所述的一種含油危廢處理行業生產廢水處理方法，其特征在于,包括以下步驟：S1:啟動電機（14），電機（14）輸出軸的轉動帶動蝸桿（15）轉動，蝸桿（15）的轉動帶動多個攪拌桿（16）轉動，蝸桿（15）與蝸輪（18）相嚙合傳動驅動軸（17），驅動軸（17）的轉動帶動安裝在其外側的鏈輪（19）轉動，鏈輪（19）傳動鏈條（20）帶動兩個轉軸（11）轉動，兩個轉軸（11）的轉動帶動兩個傳動輥（12）轉動，傳動輥（12）傳動吸油傳送帶（13）轉動；S2:關閉排液管（5）與排渣管（6）上的閘閥并打開進液管（4）上的閘閥，廢液通過進液管（4）進入凈化箱（1）內，過濾網（10）將廢液中的大顆粒雜質過濾，廢液中的大顆粒雜質進入雜質收集箱（8）內，廢液落在吸油傳送帶（13）上，廢液中的油液被吸油傳送帶（13）吸附，在刮油板（21）的作用下油液進入油液收集箱（9）內；S3：通過試劑添加管（3）添加相應化學試劑，在多個攪拌桿（16）的攪拌下使化學試劑與廢液進行充分的反應，在攪拌一定時間后關閉電機（14），廢液中的顆粒雜質開始沉淀，通過排液管（5）排出凈化后的液體，通過排渣管（6）排出顆粒雜質；S4：在使用后對雜質收集箱（8）與油液收集箱（9）進行清理，也可以拆卸下過濾網（10）并對其進行清理，便于維護使用。
發明內容
本發明的目的是為了解決現有的含油危廢處理行業生產廢水處理裝置，功能單一，在廢水凈花前不便對水中的大顆粒雜質進行過濾，無法廢水中的油液進行高效的清理，且不便廢水中的廢氣進行凈化，使用效果差的缺點，而提出的一種含油危廢處理行業生產廢水處理裝置及方法。
為了實現上述目的，本發明采用了如下技術方案：一種含油危廢處理行業生產廢水處理裝置，包括凈化箱，所述凈化箱的前側通過螺栓安裝有拆卸板，所述凈化箱的前側固定連通有試劑添加管，所述凈化箱的頂側固定連通有進液管，所述凈化箱的一側固定連通有排液管，所述凈化箱的底側固定連通有排渣管；氣體凈化機構，所述氣體凈化機構包括氣體過濾箱，所述氣體過濾箱固定安裝在所述凈化箱的另一側，所述氣體過濾箱與所述凈化箱固定連通；廢水凈化機構，所述廢水凈化機構包括雜質收集箱與油液收集箱，所述雜質收集箱與所述油液收集箱均固定連通在所述凈化箱上，所述凈化箱的內壁上通過螺絲安裝有過濾網，所述過濾網與所述雜質收集箱相適配，所述凈化箱的后側內壁上轉動設置有兩個轉軸，兩個所述轉軸上均固定套設有傳動輥，兩個所述傳動輥上傳動連接有同一個吸油傳送帶；驅動機構，所述驅動機構包括電機，所述電機固定安裝在所述凈化箱的另一側，所述電機的輸出軸上固定焊接有蝸桿，所述蝸桿延伸至所述凈化箱內并與所述凈化箱轉動設置，所述蝸桿上固定焊接有多個攪拌桿，所述凈化箱的另一側轉動設置有驅動軸，所述驅動軸上固定焊接有蝸輪，所述蝸桿與所述蝸輪相嚙合，所述驅動軸與兩個所述轉軸上均固定安裝有鏈輪，三個所述鏈輪上傳動連接有同一個鏈條。
在一個優選的實施方式中，所述凈化箱的一側內壁上開設有排雜孔與排油孔，所述雜質收集箱的一側內壁上開設有連通孔，所述油液收集箱的一側內壁上開設有連接孔，所述排雜孔與所述連通孔相連通，所述排油孔與所述連接孔相連通。
在一個優選的實施方式中，所述排油孔與所述連接孔內固定焊接有同一個刮油板，所述刮油板與所述吸油傳送帶相接觸。
在一個優選的實施方式中，所述驅動軸上固定套設有兩個軸承的內圈，所述軸承的外圈固定焊接有支撐桿，所述支撐桿遠離所述軸承的一端與所述凈化箱固定焊接。
在一個優選的實施方式中，所述凈化箱的另一側固定焊接有電機支架，所述電機與所述電機支架固定焊接。
在一個優選的實施方式中，多個所述攪拌桿的數量為十二個，且十二個所述攪拌桿為等間距設置。
在一個優選的實施方式中，所述凈化箱的底側固定焊接有四個支腿，四個所述支腿為兩兩對稱設置。
在一個優選的實施方式中，一種含油危廢處理行業生產廢水處理方法,包括以下步驟：S1:啟動電機，電機輸出軸的轉動帶動蝸桿轉動，蝸桿的轉動帶動多個攪拌桿轉動，蝸桿與蝸輪相嚙合傳動驅動軸，驅動軸的轉動帶動安裝在其外側的鏈輪轉動，鏈輪傳動鏈條帶動兩個轉軸轉動，兩個轉軸的轉動帶動兩個傳動輥轉動，傳動輥傳動吸油傳送帶轉動；S2:關閉排液管與排渣管上的閘閥并打開進液管上的閘閥，廢液通過進液管進入凈化箱內，過濾網將廢液中的大顆粒雜質過濾，廢液中的大顆粒雜質進入雜質收集箱內，廢液落在吸油傳送帶上，廢液中的油液被吸油傳送帶吸附，在刮油板的作用下油液進入油液收集箱內；S3：通過試劑添加管添加相應化學試劑，在多個攪拌桿的攪拌下使化學試劑與廢液進行充分的反應，在攪拌一定時間后關閉電機，廢液中的顆粒雜質開始沉淀，通過排液管排出凈化后的液體，通過排渣管排出顆粒雜質；S4：在使用后對雜質收集箱與油液收集箱進行清理，也可以拆卸下過濾網并對其進行清理，便于維護使用。
本發明中，所述的一種含油危廢處理行業生產廢水處理裝置及方法，電機輸出軸的轉動帶動蝸桿轉動，蝸桿的轉動帶動多個攪拌桿轉動，配合實現廢液與化學試劑充分反應的效果；本發明中，所述的一種含油危廢處理行業生產廢水處理裝置及方法，蝸桿與蝸輪相嚙合傳動驅動軸，驅動軸的轉動帶動安裝在其外側的鏈輪轉動，鏈輪傳動鏈條帶動兩個轉軸轉動，兩個轉軸的轉動帶動兩個傳動輥轉動，傳動輥傳動吸油傳送帶轉動，配合實現高效除油的效果；本發明結構設計合理，操作簡單，可以對廢水中的大顆粒雜質進行過濾，可以對廢水中的油液進行高效的清理，且可以對廢水中的廢氣進行凈化，降低了處理成本，使用效果好，值得推廣使用。
（發明人：徐興;蔣克彬;孫飛;史文姣）
