公布日：2022.04.08
申請日：2021.11.25
分類號：C02F11/121(2019.01)I;C02F11/13(2019.01)I;B01D33/04(2006.01)I;F23G7/00(2006.01)I
摘要
本發明涉及污水處理設備技術領域，具體為一種焚燒型污水綜合處理流水線，包括依次設置的過濾工段、加熱脫水工段和焚燒成型工段，其獨創地將污水排放管道與污泥焚燒設備結合，通過過濾工段、加熱脫水工段和焚燒成型工段配合，能夠連續性地對污水進行過濾，過濾得到的污泥經過過濾脫水、加熱干燥后使其含水率大大降低，能夠避免因含水率過高導致污泥焚燒效果不穩定的問題，此外高溫的螺桿出能起到污泥攪拌效果外，其還能起到利用螺桿的余熱對污泥進行加熱，確保污泥的焚燒效果，其結構簡單，具有實用意義和推廣價值，預期能夠產生良好的經濟效益。
權利要求書
1.一種焚燒型污水綜合處理流水線，其特征在于：包括依次設置的過濾工段(1)、加熱脫水工段(2)和焚燒成型工段(3)；所述過濾工段(1)底部設置有集水槽(11)，所述集水槽(11)底部設置有與其連通的排水管(12)；所述加熱脫水工段(2)上方設置有與吸氣設備相連通的吸氣罩(21)；所述過濾工段(1)與加熱脫水工段(2)、加熱脫水工段(2)和焚燒成型工段(3)均通過送料板(13)進行連接，送料板(13)背面設置有振動器(14)。
2.根據權利要求1所述的一種焚燒型污水綜合處理流水線，其特征在于：所述過濾工段(1)包括至少2個導輥和過濾皮帶(15)，導輥安裝于機架上且一導輥與外部的驅動裝置相連，所述過濾皮帶(15)繃緊并套設于導輥上。
3.根據權利要求1所述的一種焚燒型污水綜合處理流水線，其特征在于：所述加熱脫水工段(2)包括頂部加熱工段、底部加熱工段和加熱裝置(22)，所述頂部加熱工段和底部加熱工段均由數量至少為2的導輥上套設耐熱皮帶(23)構成，頂部加熱工段和底部加熱工段的耐熱皮帶(23)相互接觸，所述加熱裝置(22)設置于耐熱皮帶(23)內側。
4.根據權利要求1所述的一種焚燒型污水綜合處理流水線，其特征在于：所述焚燒成型工段(3)包括焚燒腔(31)、螺桿(32)、驅動電機(33)、焚燒裝置(34)和吸氣管(35)，2根所述螺桿(32)反向可轉動地設置于所述焚燒腔(31)內，驅動電機(33)安裝于焚燒腔(31)一端且轉軸與一螺桿(32)相連，所述焚燒腔(31)一端設置有出料口(36)且另一端頂面設置有開口(37)，所述焚燒裝置(34)設置于開口(37)正上方，所述吸氣管(35)設置于所述出料口(36)正上方并與吸氣設備相連通。
5.根據權利要求1所述的一種焚燒型污水綜合處理流水線，其特征在于：所述送料板(13)表面設置有聚四氟乙烯涂層。
6.根據權利要求3所述的一種焚燒型污水綜合處理流水線，其特征在于：所述頂部加熱工段和底部加熱工段的導輥均安裝在機架上且頂部加熱工段上一導輥與外部的驅動裝置相連。
7.根據權利要求4所述的一種焚燒型污水綜合處理流水線，其特征在于：所述螺桿(32)末端設置有齒輪(38)，2個齒輪(38)相互嚙合實現2根螺桿(32)傳動連接。
發明內容
本發明的目的在于提供一種焚燒型污水綜合處理流水線，以解決背景技術中所提到的問題。
為達到上述目的，本發明提供如下技術方案:包括依次設置的過濾工段、加熱脫水工段和焚燒成型工段，所述過濾工段底部設置有集水槽，所述集水槽底部設置有與其連通的排水管，所述加熱脫水工段上方設置有與吸氣設備相連通的吸氣罩，所述過濾工段與加熱脫水工段、加熱脫水工段和焚燒成型工段均通過送料板進行連接，送料板背面設置有振動器。
優選的，所述過濾工段包括至少2個導輥和過濾皮帶，導輥安裝于機架上且一導輥與外部的驅動裝置相連，所述過濾皮帶繃緊并套設于導輥上。
優選的，所述加熱脫水工段包括頂部加熱工段、底部加熱工段和加熱裝置，所述頂部加熱工段和底部加熱工段均由數量至少為2的導輥上套設耐熱皮帶構成，頂部加熱工段和底部加熱工段的耐熱皮帶相互接觸，所述加熱裝置設置于耐熱皮帶內側。
優選的，所述焚燒成型工段包括焚燒腔、螺桿、驅動電機、焚燒裝置和吸氣管，2根所述螺桿反向可轉動地設置于所述焚燒腔內，驅動電機安裝于焚燒腔一端且轉軸與一螺桿相連，所述焚燒腔一端設置有出料口且另一端頂面設置有開口，所述焚燒裝置設置于開口正上方，所述吸氣管設置于所述出料口正上方并與吸氣設備相連通。
優選的，所述送料板表面設置有聚四氟乙烯涂層。
優選的，所述頂部加熱工段和底部加熱工段的導輥均安裝在機架上且頂部加熱工段上一導輥與外部的驅動裝置相連。
優選的，所述螺桿末端設置有齒輪，2個齒輪相互嚙合實現2根螺桿傳動連接。
由上述對本發明結構的描述可知，和現有技術相比，本發明具有如下優點：

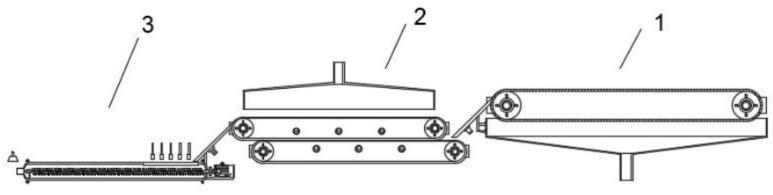

本發明提供的一種焚燒型污水綜合處理流水線，污水通過管道排放在過濾工段過濾皮帶的右側，污水內的水流通過2層過濾皮帶的過濾后將會被收集在集水槽內，匯集在集水槽內的水流最終將通過排水管統一排出，便于對其進行集中處理，而污水內存在的污泥將會被過濾皮帶阻隔停留在過濾皮帶表面，隨著導輥的運動污泥被過濾皮帶傳送至過濾皮帶的左側。
污泥被傳送至過濾皮帶左側時將會被送料板鏟起并傳送至加熱脫水工段的耐熱皮帶間，由于頂部加熱工段和底部加熱工段的耐熱皮帶相接觸，因此當頂部加熱工段的耐熱皮帶運動時底部加熱工段的耐熱皮帶會發生同步運動，2層相接觸的耐熱皮帶將會將污泥卷入對其進行擠壓，由于耐熱皮帶內側設置有加熱裝置，因此加熱裝置能夠?qū)δ蜔崞нM(jìn)行加熱，使其將熱量傳遞給污泥，在進行擠壓的同時進行烘干干燥，這個過程形成的水汽將會被吸氣罩吸入。
烘干干燥后的污泥傳送至耐熱皮帶左側時將會被送料板鏟起通過開口進入焚燒腔內，焚燒裝置將對污泥進行焚燒同時對螺桿進行加熱，2根螺桿轉動能夠?qū)ξ勰噙M(jìn)行翻轉使其焚燒更為充分，被加熱的螺桿將污泥帶入焚燒腔經出料口排出，在這個過程中高溫的螺桿還將繼續對污泥進行加熱，使得污泥的焚燒程度高且焚燒效果好，焚燒完畢后的污泥將從出料口排出，吸氣管將對出料口產生的煙霧、氣體及吸入，減少對環境的影響。
本發明獨創地將污水排放管道與污泥焚燒設備結合，通過過濾工段、加熱脫水工段和焚燒成型工段配合，能夠連續性地對污水進行過濾，過濾得到的污泥經過過濾脫水、加熱干燥后使其含水率大大降低，能夠避免因含水率過高導致污泥焚燒效果不穩定的問題，此外高溫的螺桿出能起到污泥攪拌效果外，其還能起到利用螺桿的余熱對污泥進行加熱，確保污泥的焚燒效果，其結構簡單，具有實用意義和推廣價值，預期能夠產生良好的經濟效益。
（發明人：朱雙亮）
