公布日：2022.04.22

申請日：2022.01.10

分類號：C02F9/04(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N

摘要

本申請涉及農村污水處理的領域，尤其是涉及一種農村污水處理強化脫氮除磷裝置，包括沉淀單元和填料單元，沉淀單元與填料單元相連通，沉淀單元上設置有加藥單元，加藥單元用于控制向沉淀單元內加藥，填料單元遠離沉淀單元的一側設置有排放單元，在填料單元的上方設置有分支單元，分支單元分別與沉淀單元和排放單元相連通，分支單元用于控制沉淀單元處理后的沉淀水進入排放單元或填料單元；填料單元包括除磷陶粒層和/或脫氮陶粒層，沉淀單元的沉淀水經過除磷陶粒層和/或脫氮陶粒層進行除磷和/或脫氮。本申請使處理裝置根據不同地區的污水處理標準，調整污水的處理方式，提高了污水的脫氮除磷效果。

權利要求書

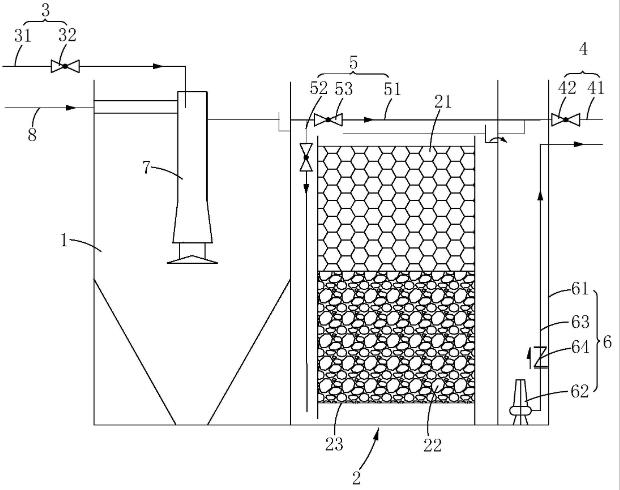

1.一種農村污水處理強化脫氮除磷裝置，其特征在于：包括沉淀單元（1）和填料單元（2），所述的沉淀單元（1）與填料單元（2）相連通，沉淀單元（1）上設置有加藥單元（3），所述的加藥單元（3）用于控制向沉淀單元（1）內加藥，所述的填料單元（2）遠離沉淀單元（1）的一側設置有排放單元（4），在填料單元（2）的上方設置有分支單元（5），所述的分支單元（5）分別與沉淀單元（1）和排放單元（4）相連通，分支單元（5）用于控制沉淀單元（1）處理后的沉淀水進入排放單元（4）或填料單元（2）；所述的填料單元（2）包括除磷陶粒層（21）和/或脫氮陶粒層（22），沉淀單元（1）的沉淀水經過除磷陶粒層（21）和/或脫氮陶粒層（22）進行除磷和/或脫氮。

2.根據權利要求1所述的一種農村污水處理強化脫氮除磷裝置，其特征在于：所述的分支單元（5）包括跨越管路（51）和支管路（52），所述的跨越管路（51）和支管路（52）上均設置有一個分支閥門（53），跨越管路（51）的一端與沉淀單元（1）相連通，其另一端與排放單元（4）相連通，所述的支管路（52）的一端設置在跨越管路（51）上，此端的端頭位于沉淀單元（1）與跨越管路（51）上的分支閥門（53）之間，支管路（52）的另一端向填料單元（2）的底部延伸，支管路（52）與跨越管路（51）相連通。

3.根據權利要求1所述的一種農村污水處理強化脫氮除磷裝置，其特征在于：所述的填料單元（2）還包括承托體（23），所述的除磷陶粒層（21）和/或脫氮陶粒層（22）位于承托體（23）內，所述的承托體（23）的側壁上靠近承托體（23）底部的位置開設有連通口，使支管路（52）中流出的沉淀水進入承托體（23）內并由下至上經過除磷陶粒層（21）和/或脫氮陶粒層（22）。

4.根據權利要求3所述的一種農村污水處理強化脫氮除磷裝置，其特征在于：所述的除磷陶粒層（21）包括多顆除磷陶粒，所述的除磷陶粒主要由鋁粉、鐵粉、碳酸鈣粉和水組成。

5.根據權利要求3所述的一種農村污水處理強化脫氮除磷裝置，其特征在于：所述的脫氮陶粒層（22）包括多顆脫氮陶粒，所述的脫氮陶粒主要由含硫礦物、碳酸鈣粉和水組成。

6.根據權利要求1所述的一種農村污水處理強化脫氮除磷裝置，其特征在于：所述的加藥單元（3）包括加藥管（31）和加藥閥門（32），所述的加藥閥門（32）設置在加藥管（31）上，所述的加藥管（31）與沉淀單元（1）相連通。

7.根據權利要求6所述的一種農村污水處理強化脫氮除磷裝置，其特征在于：所述的沉淀單元（1）上設置有中心分水筒（7），所述的中心分水筒（7）上設置有進水管（8），所述的加藥管（31）的一端連通至中心分水筒（7）內，所述的進水管（8）與加藥管（31）并列設置。

8.根據權利要求1所述的一種農村污水處理強化脫氮除磷裝置，其特征在于：還包括清水收集單元（6），所述的清水收集單元（6）與填料單元（2）相連通。

發明內容

為了提高污水的除磷效果和污水的懸浮物去除率，本申請?zhí)峁┮环N農村污水處理強化脫氮除磷裝置。

本申請?zhí)峁┑囊环N農村污水處理強化脫氮除磷裝置采用如下的技術方案：一種農村污水處理強化脫氮除磷裝置，包括沉淀單元和填料單元，所述的沉淀單元與填料單元相連通，沉淀單元上設置有加藥單元，所述的加藥單元用于控制向沉淀單元內加藥，所述的填料單元遠離沉淀單元的一側設置有排放單元，在填料單元的上方設置有分支單元，所述的分支單元分別與沉淀單元和排放單元相連通，分支單元用于控制沉淀單元處理后的沉淀水進入排放單元或填料單元；所述的填料單元包括除磷陶粒層和/或脫氮陶粒層，沉淀單元的沉淀水經過除磷陶粒層和/或脫氮陶粒層進行除磷和/或脫氮。

通過采用上述技術方案，不同地區污水處理的標準不同，處理裝置根據檢測到的污水中的總磷含量和沉淀單元的沉淀水中的含磷量和總氮含量，決定污水的處理方式，具體分為以下幾種情況：一、若考慮進入沉淀單元中污水的總磷含量，不考慮進入沉淀單元中污水中的總氮含量：1、使用加藥單元向沉淀單元中加藥，去除污水中的磷，然后檢測沉淀單元的沉淀水，若水質中的含磷量已達到排放標準，可以直接通過排放單元排放；2、使用加藥單元向沉淀單元中加藥，去除污水中的磷，然后檢測沉淀單元的沉淀水，若水質中的含磷量未達到排放標準，則在填料單元中設置除磷陶粒層，沉淀單元的沉淀水進入填料單元，通過除磷陶粒對沉淀水進行二次除磷，除磷后的水通過排放單元排放；3、若進入沉淀單元中的污水總磷含量在1.5-3mg/L，可以不使用加藥單元，在填料單元內只設置除磷陶粒層，使用除磷陶粒層對沉淀水進行除磷，除磷后的水通過排放單元排放。

二、若考慮進入沉淀單元中污水的總磷含量和總氮含量：1、使用加藥單元向沉淀單元中加藥，去除污水中的磷，檢測沉淀單元的沉淀水，若水質中的含磷量未達到排放標準，則需要填料單元對沉淀水進行脫氮和二次除磷，填料單元內設置除磷陶粒層和脫氮陶粒層，除磷和脫氮后的水通過排放單元排放；2、若沉淀單元的沉淀水的水質中含磷量已達到排放標準，則需要對沉淀水進行脫氮，填料單元內只設置脫氮陶粒層，對沉淀水進行脫氮，除磷和脫氮后的水通過排放單元排放；3、若檢測出的進入沉淀單元中的污水的含磷量為

1.5-3mg/L時，可以不使用加藥單元，直接使用填料單元，填料單元內設置除磷陶粒層和脫氮陶粒層，對沉淀水進行除磷和脫氮，除磷和脫氮后的水通過排放單元排放。

加藥單元與填料單元的設置，使處理裝置能夠根據不同地區的污水處理標準，調整其處理污水的方式，增加了處理裝置的適用性，選擇適合的污水處理方式，不僅提高了污水脫氮除磷的效果，還提高了污水中懸浮物的去除率，使出水水質能夠穩定的達到排放標準，提高了污水的處理效率。處理裝置的多樣化的污水處理方式中，不需要使用加藥單元，就可以減少藥劑的使用，也減少了工作人員定期配置藥劑的工作，從而降低了生產成本和運維工作。

可選的，所述的分支單元包括跨越管路和支管路，所述的跨越管路和支管路上均設置有一個分支閥門，跨越管路的一端與沉淀單元相連通，其另一端與排放單元相連通，所述的支管路的一端設置在跨越管路上，此端的端頭位于沉淀單元與跨越管路上的分支閥門之間，支管路的另一端向填料單元的底部延伸，支管路與跨越管路相連通。

通過采用上述技術方案，若沉淀單元內的沉淀水的水質達到排放標準，則打開跨越管路上的分支閥門，關閉支管路上的分支閥門，沉淀單元內的沉淀水進入跨越管路，并通過排放單元直接進行排放，若沉淀單元內的沉淀水的水質未達到排放標準，則打開支管路上的分支閥門，關閉跨越管路上的分支閥門，沉淀單元的沉淀水進入支管路，并進入填料單元，經過填料單元進行除磷和/或脫氮�？缭焦苈泛椭Ч苈返脑O(shè)置，可以根據沉淀水的水質，來調整處理沉淀水的方式，從而使處理裝置對污水形成多樣化的處理方式，提高了污水的處理效率，增加了處理裝置的適用性。

可選的，所述的填料單元還包括承托體，所述的除磷陶粒層和/或脫氮陶粒層位于承托體內，所述的承托體的側壁上靠近承托體底部的位置開設有連通口，使支管路中流出的沉淀水進入承托體內并由下至上經過除磷陶粒層和/或脫氮陶粒層。

通過采用上述技術方案，承托體內可以安裝除磷陶粒層和/或脫氮陶粒層，進入承托體的水由下至上經過除磷陶粒層和/或脫氮陶粒層，經過除磷陶和/或脫氮的水的水質達到排放標準，可以進行排放。承托體支撐除磷陶粒層和/或脫氮陶粒層，增加了除磷陶粒層和/或脫氮陶粒層的穩定性，使除磷陶粒層和/或脫氮陶粒層更好的完成除磷陶和/或脫氮的工作。

可選的，所述的除磷陶粒層包括多顆除磷陶粒，所述的除磷陶粒主要由鋁粉、鐵粉、碳酸鈣粉和水組成。

通過采用上述技術方案，鋁粉、鐵粉、碳酸鈣粉對污水中的磷進行吸附、交換，具有較強的吸附功能，增加了吸附飽和值，從而提高了除磷陶粒處理污水的能力。

可選的，所述的脫氮陶粒層包括多顆脫氮陶粒，所述的脫氮陶粒主要由含硫礦物、碳酸鈣粉和水組成。

通過采用上述技術方案，含硫礦物、碳酸鈣粉使陶粒具有硫自養反硝化的功能，對污水中的氮具有較強的去除效果，可以降低碳源的消耗和污泥的產量。

可選的，所述的加藥單元包括加藥管和加藥閥門，所述的加藥閥門設置在加藥管上，所述的加藥管與沉淀單元相連通。

通過采用上述技術方案，根據進入沉淀單元內的污水中的總磷含量，打開加藥閥門，使加藥單元向沉淀單元內加藥，加藥單元向沉淀單元內加藥，去除沉淀單元內污水中的磷，若不需要打開加藥閥門，即表明沉淀單元不需要通過藥劑進行除磷，降低了藥劑的使用和生產成本。加藥閥門的設置，使加藥單元的操作方式具有選擇性，其應用更加靈活。

可選的，所述的沉淀單元上設置有中心分水筒，所述的中心分水筒上設置有進水管，所述的加藥管的一端連通至中心分水筒內，所述的進水管與加藥管并列設置。

通過采用上述技術方案，中心分水筒可以分散布水，減少進水管的進水對沉淀單元內的沉淀水的擾動，從而提高了沉淀單元的沉淀效果。

可選的，一種農村污水處理強化脫氮除磷裝置還包括清水收集單元，所述的清水收集單元與填料單元相連通。

通過采用上述技術方案，填料單元中凈化后的水可以進入清水收集單元，清水收集單元中對水進行回收再利用，節約了資源，也增加了處理裝置的適用性。

綜上所述，本申請包括以下至少一種有益技術效果：1、加藥單元與填料單元的設置，使處理裝置能夠根據不同地區的污水處理標準，調整其處理污水的方式，增加了處理裝置的適用性，選擇適合的污水處理方式，不僅提高了污水脫氮除磷的效果，還提高了污水中懸浮物的去除率，使出水水質能夠穩定的達到排放標準，提高了污水的處理效率。處理裝置的多樣化的污水處理方式中，不需要使用加藥單元，就可以減少藥劑的使用，也減少了工作人員定期配置藥劑的工作，從而降低了生產成本和運維工作；2、跨越管路和支管路的設置，可以根據沉淀水的水質，來調整處理沉淀水的方式，從而使處理裝置對污水形成多樣化的處理方式，提高了污水的處理效率，增加了處理裝置的適用性。

（發明人：羅濤;馮連雙）
