公布日：2022.05.17
申請日：2022.02.15
分類號：C02F3/30(2006.01)I;C02F9/14(2006.01)I
摘要
本發明公開了一種厭氧氨氧化污水處理系統，包括篩除系統、預制系統、聯動反應系統；篩除系統包括一級篩除機構、二級篩除機構、三級篩除機構；本發明裝置的啟動周期短、性價比高、實用性強。本發明先是通過篩除系統將廢水中的大部分雜質篩選剔除，再通過預制系統，依次依序?qū)U水進行PH調控、溫度調節和厭氧環境營造，且后續反應作業均在密閉空間實現，使得設備處理穩定性高，且保證菌群的高生物作用性和可持續自生長條件。本發明的預制系統中，先后通過物理吸附和電化學沉積原理，將高碳氮比廢水中的碳源大幅剔除，為采用厭氧氨氧化工藝處理高碳源的工農廢水成提供可行性。
權利要求書

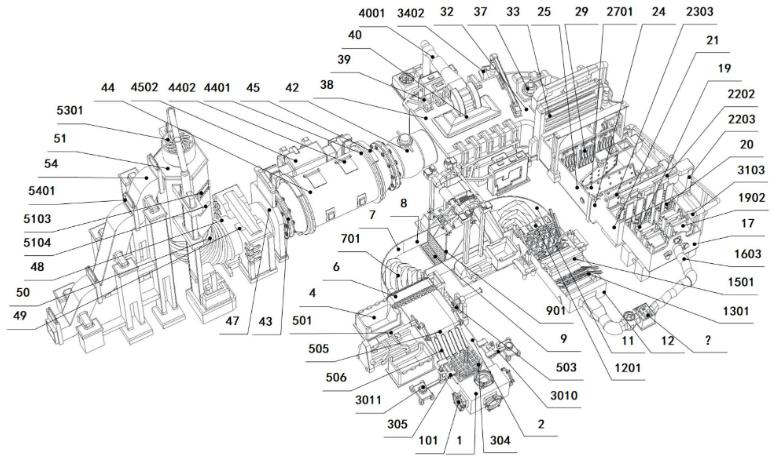

1.一種厭氧氨氧化污水處理系統，其特征在于，包括篩除系統、預制系統、聯動反應系統；篩除系統包括一級篩除機構、二級篩除機構、三級篩除機構；所述一級篩除機構包括腔體(1)、工作池一(2)、回收槽(4)、傳送履帶(6)、彎道一(7)，所述工作池一(2)兩端分別與腔體(1)和彎道一(7)連接，工作池一(2)內設置有導軌(3)，導軌(3)上滑動設置有滑車(301)，滑車(301)上設置有滑竿(302)，滑竿(302)上滑動設置有若干個移動套筒(303)，移動套筒(303)上連接有欄格(304)，導軌(3)所在位置的工作池一(2)外兩側設置有夾取組件，回收槽(4)設置在工作池一(2)外側，傳送履帶(6)設置在工作池一(2)上方，工作池一(2)上還設置除雜組件；預制系統包括反應槽一(17)、反應槽二(21)、傾斜過渡槽(24)、反應槽三(25)、反應彎管腔(32)、反應腔體(38)；所述反應槽一(17)通過限流閘門一(20)與反應槽二(21)連通，反應槽二(21)通過傾斜過渡槽(24)與反應槽三(25)連通，反應彎管腔(32)兩端分別與反應槽三(25)和反應腔體(38)連接；聯動反應系統包括輸液管道二(41)、反應罐體一(44)、輸液管道三(48)、波紋管(50)、反應罐體二(51)，所述輸液管道二(41)一端與反應腔體(38)連接，反應罐體一(44)兩端通過異向旋轉法蘭盤(43)分別與輸液管道二(41)、輸液管道三(48)連接，輸液管道三(48)通過波紋管(50)與反應罐體二(51)連接，反應罐體一(44)外壁上間隔設置有兩個環形卡頭(4401)，環形卡頭(4401)卡合在旋轉卡槽(45)上，旋轉卡槽(45)一端通過連接支架(4501)與電源箱體四(4502)連接，反應罐體一(44)外壁上設置有若干個翻蓋密封門一(4402)、轉動電機箱體(46)，反應罐體一(44)內設置有若干個菌盒(4602)，菌盒(4602)兩端與驅動軸(4601)連接，驅動軸(4601)與轉動電機箱體(46)連接，反應罐體二(51)側面設置有若干個翻蓋密封門二(5101)、滑動密封門(5103)，反應罐體二(51)內設置有若干個高比表面積反應器一(5102)、高比表面積反應器二(5104)，反應罐體二(51)頂部連接有氣管二(53)，氣管二(53)上端設置有抽氣風扇(5301)。
2.根據權利要求1所述的一種厭氧氨氧化污水處理系統，其特征在于：所述二級篩除機構包括工作池二(8)、篩分籃(9)、滑道(10)、彎道二(11)；所述工作池二(8)兩端分別與彎道一(7)和彎道二(11)連接，所述篩分籃(9)設置在工作池二(8)內，篩分籃(9)上端兩側分別連接有繩一(901)，篩分籃(9)下端兩側分別連接有繩二(909)，繩一(901)一端纏繞設置在繩盤一(902)上，繩盤一(902)設置在轉軸一(903)上，轉軸一(903)通過轉動機械臂一(904)與轉動機械臂二(905)連接，繩二(909)一端纏繞設置在繩盤二(908)上，繩盤二(908)設置在轉軸二(907)上，轉軸二(907)通過轉動機械臂三(906)與轉動機械臂四(9010)連接，轉動機械臂四(9010)上端通過升降柱(9011)與頂梁(9012)連接，頂梁(9012)設置在垂直滑車(9013)上，垂直滑車(9013)滑動設置在滑柱(9014)上，所述滑道(10)設置在工作池二(8)上方，滑道(10)一端通過伸縮彎曲套桿(1001)與底座連接，滑道(10)另一端下方設置有回收槽(1002)。
3.根據權利要求2所述的一種厭氧氨氧化污水處理系統，其特征在于：所述三級篩除機構包括工作池三(12)，工作池三(12)一端頂部設置有紊流上擋板(1201)，工作池三(12)另一端設置有引流管一(16)，紊流上擋板(1201)下方設置有分流柱陣列(1202)，分流柱陣列(1202)一側設置有紊流下?lián)醢逡?1203)，引流管一(16)一側設置有紊流下?lián)醢宥?1204)，工作池三(12)內分別間隔對稱設置有若干個滑槽一(13)和滑槽二(1302)，滑槽一(13)內滑動設置有滑動篩網一(1301)，滑槽二(1302)內滑動設置有滑動篩網二(1303)，工作池三(12)中部設置有旋轉渦流葉(1402)、分流道(1501)，匯流漏斗(15)一端連接有分流道(1501)。
4.根據權利要求3所述的一種厭氧氨氧化污水處理系統，其特征在于：所述反應槽一(17)一端側壁上設置有若干個電機箱體(18)，電機箱體(18)通過旋轉軸(1801)與攪拌棒(1802)電性連接，反應槽一(17)內設置有若干個垂直滑槽(19)，垂直滑槽(19)上滑動設置有滑棍(1901)，滑棍(1901)上連接有多孔棉(1902)。
5.根據權利要求4所述的一種厭氧氨氧化污水處理系統，其特征在于：所述反應槽二(21)內設置有若干個電極片一(22)，電極片一(22)上端與變向轉軸二(2201)連接，變向轉軸二(2201)設置在連接梁一(2202)上，連接梁一(2202)架設在連接柱一(2203)上，反應槽二(21)內還設置有參比電極(23)，參比電極(23)上端通過旋轉節(2301)與水平滑塊二(2302)連接，水平滑塊二(2302)滑動設置在軌道架(2303)上，軌道架(2303)通過連接柱二(2304)與供電管網一(2305)連接，供電管網一(2305)與電源箱體一(30)電性連接。
6.根據權利要求5所述的一種厭氧氨氧化污水處理系統，其特征在于：所述反應槽三(25)內依次間隔設置有滲透膜一(2601)、滲透膜二(2701)、滲透膜三(2802)，所述滲透膜一(2601)兩側滑動設置在導軌架(26)上，導軌架(26)設置在反應槽三(25)側壁上，所述滲透膜二(2701)通過變向轉軸三(27)傾斜設置在反應槽三(25)內，滲透膜三(2802)上端通過變向轉軸四(2801)與連接桿三(28)連接，連接桿三(28)架設在反應槽三(25)上方，反應槽三(25)內還設置有若干個電極片二(29)，電極片二(29)上端與連接梁二(2901)連接，連接梁二(2901)兩端通過升降滑塊(2902)滑動設置在升降滑軌(2903)上，升降滑軌(2903)架設在反應槽三(25)上方并通過供電管網二(2904)與電源箱體一(30)電性連接，反應槽三(25)一側連接有若干個出液管道(31)，出液管道(31)通過抽液泵二(3101)與輸液管道一(3102)一端連接，輸液管道一(3102)另一端通過進液管道(3103)與反應槽一(17)連通。
7.根據權利要求6任一項所述的一種厭氧氨氧化污水處理系統，其特征在于：靠近反應槽三(25)的反應彎管腔(32)一端設置有限流閘門二(33)，反應彎管腔(32)內設置有若干個PH探頭(34)，PH探頭(34)一端與通過連接桿四(3401)與監測器(3402)連接，反應彎管腔(32)外側設有酸液罐(3502)、堿液艙(3602)，酸液罐(3502)通過送液管一(3501)與設置在反應彎管腔(32)頂部的吐料嘴一(35)連接，堿液艙(3602)通過送液管二(3601)與設置在反應彎管腔(32)頂部的吐料嘴二(36)連接，反應彎管腔(32)內設置有超聲發生器(3702)，超聲發生器(3702)通過連接桿五(3701)與電源箱體二(37)連接。
8.根據權利要求1-7任一項所述的一種厭氧氨氧化污水處理系統，其特征在于：反應腔體(38)內兩側設置有加熱棒陣列(39)，加熱棒陣列(39)與電源箱體三(3901)連接，反應腔體(38)頂部設置有吸氣嘴(40)，吸氣嘴(40)通過氣管一(4001)與真空負壓機(4002)連接。
9.根據權利要求1-8任一項所述的一種厭氧氨氧化污水處理系統，其特征在于：所述夾取組件包括夾手(305)、基座(3011)，所述基座(3011)上連接有水平滑桿(3010)，水平滑桿(3010)上通過水平滑塊一(309)滑動設置有垂直滑桿(308)，垂直滑桿(308)上通過垂直滑塊(307)滑動設置有轉動軸(306)，轉動軸(306)上連接有夾手(305)。10.根據權利要求1-8任一項所述的一種厭氧氨氧化污水處理系統，其特征在于：所述除雜組件包括底座一(5)、鉤陣列(506)、變向轉軸一(505)；所述鉤陣列(506)設置在變向轉軸一(505)上，變向轉軸一(505)兩端分別通過翻轉組件與伸縮滑桿(501)和推拉棒(508)連接，所述伸縮滑桿(501)設置在底座一(5)上，推拉棒(508)設置在滑移固定架(507)上。
發明內容
針對現有技術存在的問題，本發明的目的在于提供一種厭氧氨氧化污水處理系統。
為實現上述目的，本發明提供如下技術方案：
一種厭氧氨氧化污水處理系統，包括篩除系統、預制系統、聯動反應系統；
篩除系統包括一級篩除機構、二級篩除機構、三級篩除機構；
所述一級篩除機構包括腔體、工作池一、回收槽、傳送履帶、彎道一，所述工作池一兩端分別與腔體和彎道一連接，工作池一內設置有導軌，導軌上滑動設置有滑車，滑車上設置有滑竿，滑竿上滑動設置有若干個移動套筒，移動套筒上連接有欄格，導軌所在位置的工作池一外兩側設置有夾取組件，回收槽為兩個并設置在工作池一外側，傳送履帶設置在工作池一上方，工作池一上還設置除雜組件；
優選的，所述夾取組件包括夾手、基座，所述基座上連接有水平滑桿，水平滑桿上通過水平滑塊一滑動設置有垂直滑桿，垂直滑桿上通過垂直滑塊滑動設置有轉動軸，轉動軸上連接有夾手。
優選的，所述除雜組件包括底座一、鉤陣列、變向轉軸一；所述鉤陣列設置在變向轉軸一上，變向轉軸一兩端分別通過翻轉組件與伸縮滑桿和推拉棒連接，所述伸縮滑桿設置在底座一上，推拉棒設置在滑移固定架上。
所述腔體上設置有若干個閥門接口。所述彎道一內設置有分流塊陣列一。
所述翻轉組件包括驅動轉軸、曲柄桿、連接桿一，曲柄桿與驅動轉軸之間通過連接桿一連接，驅動轉軸與轉軸一或伸縮滑桿或推拉棒連接。
優選的，所述二級篩除機構包括工作池二、篩分籃、滑道、彎道二；所述工作池二兩端分別與彎道一和彎道二連接，所述篩分籃設置在工作池二內，篩分籃上端兩側分別連接有繩一，篩分籃下端兩側分別連接有繩二，繩一一端纏繞設置在繩盤一上，繩盤一設置在轉軸一上，轉軸一通過轉動機械臂一與轉動機械臂二連接，繩二一端纏繞設置在繩盤二上，繩盤二設置在轉軸二上，轉軸二通過轉動機械臂三與轉動機械臂四連接，轉動機械臂四上端通過升降柱與頂梁連接，頂梁設置在垂直滑車上，垂直滑車滑動設置在滑柱上，所述滑道設置在工作池二上方，滑道一端通過伸縮彎曲套桿與底座連接，滑道另一端下方設置有回收槽，
轉動機械臂二與轉動機械臂三通過轉軸成倒V字形設置，彎道二內設置有分流塊陣列二。
優選的，所述三級篩除機構包括工作池三，工作池三一端頂部設置有紊流上擋板，工作池三另一端設置有引流管一，紊流上擋板下方設置有分流柱陣列，分流柱陣列一側設置有紊流下?lián)醢逡唬鞴芤灰粋?cè)設置有紊流下?lián)醢宥ぷ鞒厝齼?nèi)分別間隔對稱設置有若干個滑槽一和滑槽二，滑槽一內滑動設置有滑動篩網一，滑槽二內滑動設置有滑動篩網二，工作池三中部設置有旋轉渦流葉、分流道，匯流漏斗一端連接有分流道。
旋轉渦流葉一端通過轉軸設置在連接桿二上，連接桿二設置在底座二上。
引流管一上分別設置有流量球閥一和抽液泵一，引流管一兩端分別與工作池三、引流管二連通。
預制系統包括反應槽一、反應槽二、傾斜過渡槽、反應槽三、反應彎管腔、反應腔體；所述反應槽一通過限流閘門一與反應槽二連通，反應槽二通過傾斜過渡槽與反應槽三連通，反應彎管腔兩端分別與反應槽三和反應腔體連接。
優選的，所述反應槽一一端側壁上設置有若干個電機箱體，電機箱體通過旋轉軸與攪拌棒電性連接，反應槽一內設置有若干個垂直滑槽，垂直滑槽上滑動設置有滑棍，滑棍上連接有多孔棉；
優選的，所述反應槽二內設置有若干個電極片一，電極片一上端與變向轉軸二連接，變向轉軸二設置在連接梁一上，連接梁一架設在連接柱一上，反應槽二內還設置有參比電極，參比電極上端通過旋轉節與水平滑塊二連接，水平滑塊二滑動設置在軌道架上，軌道架通過連接柱二與供電管網一連接，供電管網一與電源箱體一電性連接。
優選的，所述反應槽三內依次間隔設置有滲透膜一、滲透膜二、滲透膜三，所述滲透膜一兩側滑動設置在導軌架上，導軌架設置在反應槽三側壁上，所述滲透膜二通過變向轉軸三傾斜設置在反應槽三內，滲透膜三上端通過變向轉軸四與連接桿三連接，連接桿三架設在反應槽三上方，反應槽三內還設置有若干個電極片二，電極片二上端與連接梁二連接，連接梁二兩端通過升降滑塊滑動設置在升降滑軌上，升降滑軌架設在反應槽三上方并通過供電管網二與電源箱體一電性連接，反應槽三一側連接有若干個出液管道，出液管道通過抽液泵二與輸液管道一一端連接，輸液管道一另一端通過進液管道與反應槽一連通。
優選的，靠近反應槽三的反應彎管腔一端設置有限流閘門二，反應彎管腔內設置有若干個PH探頭，PH探頭一端與通過連接桿四與監測器連接，反應彎管腔外側設有酸液罐、堿液艙，酸液罐通過送液管一與設置在反應彎管腔頂部的吐料嘴一連接，堿液艙通過送液管二與設置在反應彎管腔頂部的吐料嘴二連接，反應彎管腔內設置有超聲發生器，超聲發生器通過連接桿五與電源箱體二連接。
優選的，反應腔體內兩側設置有加熱棒陣列，加熱棒陣列與電源箱體三連接，反應腔體頂部設置有吸氣嘴，吸氣嘴通過氣管一與真空負壓機連接。
聯動反應系統包括輸液管道二、反應罐體一、輸液管道三、波紋管、反應罐體二，所述輸液管道二一端與反應腔體連接，反應罐體一兩端通過異向旋轉法蘭盤分別與輸液管道二、輸液管道三連接，輸液管道三通過波紋管與反應罐體二連接，反應罐體一外壁上間隔設置有兩個環形卡頭，環形卡頭卡合在旋轉卡槽上，旋轉卡槽一端通過連接支架與電源箱體四連接，反應罐體一外壁上設置有若干個翻蓋密封門一、轉動電機箱體，反應罐體一內設置有若干個菌盒，菌盒兩端與驅動軸連接，驅動軸與轉動電機箱體連接，反應罐體二側面設置有若干個翻蓋密封門二、滑動密封門，反應罐體二內設置有若干個高比表面積反應器一、高比表面積反應器二，反應罐體二頂部連接有氣管二，氣管二上端設置有抽氣風扇；
優選的，輸液管道二上設置有流量球閥二，靠近輸液管道三的反應罐體一一端設置有限流閘門三，輸液管道三上設置有抽液泵三，抽氣風扇上端通過支桿固定在支柱二，反應罐體二兩側通過支桿固定在支柱一上，翻蓋密封門二位置與高比表面積反應器一對應，滑動密封門位置與高比表面積反應器二。
與現有技術相比，本發明的有益效果如下：
(1)本發明的預制系統中，先后通過物理吸附和電化學沉積原理，將高碳氮比廢水中的碳源大幅剔除，為采用厭氧氨氧化工藝處理高碳源的工農廢水成提供可行性。其中通過可變化角度的多孔綿進行首次物理吸附，且調控水流向與綿的撞擊夾角進而提高吸附率。其次采用動態三電極電解方案，加以改變電極位置、間距、對面面積和角度，進而提高電解沉積效率，使得溶解碳源被還原吸附于各滲透膜上，同時滲透膜的面積、角度變化亦可提高剔除效率。加之以循環反應裝置，最大程度保證碳源降低程度可控有效。
(2)本發明的聯動反應系統中，先后通過動態雙向混合反應和垂直升漲反應等工藝，最大程度的提高菌群與廢水反應的比表面積和混合反應效率。如通過驅動軸帶動菌盒翻轉，增加反應面積的同時，讓反應罐體一作圓周旋轉運動，形成橫向切面的大面積接觸，提升硝化反應的混合效率。后通過不斷將廢水液引流至反應罐體二中，隨著廢水液面不斷升高漲，廢水會與處于高比表面積反應器中的菌群逐步逐層接觸，進而形成遞進式反應。同時同步將反應所產氣體排出，提高反應效率和保證罐體氣氛穩定。而發明的篩除系統中多道篩選工藝則是將各類尺寸雜質盡排于廢水外，降低此類因素所導致的反應期延長的情況。故而本發明裝置的啟動周期短、性價比高、實用性強。
(3)本發明先是通過篩除系統將廢水中的大部分雜質篩選剔除，再通過預制系統，依次依序?qū)U水進行PH調控、溫度調節和厭氧環境營造，且后續反應作業均在密閉空間實現，使得設備處理穩定性高，且保證菌群的高生物作用性和可持續自生長條件。
（發明人：王磊;謝昕;張業靜）
