公布日：2022.04.05
申請日：2021.11.15
分類號：C02F9/14(2006.01)I;C02F11/00(2006.01)I;B01D29/56(2006.01)I;B01D29/68(2006.01)I
摘要
本申請涉及污水處理技術領域，提供一種分散式農村污水處理設備，包括：箱體、回污組件、反沖洗組件、粗過濾組件及細過濾組件，所述箱體內通過若干間隔設置的隔板依次分隔成有污泥脫氧區、反應區、好氧區、沉淀區和清水區，所述回污組件用于將所述沉淀區內的污泥回流至所述污泥脫氧區，所述粗過濾組件設于所述反應區上方的所述箱體上并用于對進水進行粗過濾，所述細過濾組件設于所述清水區內對清水進行細過濾，所述反沖洗組件分別用于對所述粗過濾組件和所述細過濾組件進行反沖洗，該分散式農村污水處理設備具有成本低、占地面積小、工程量小和處理效果好的優點。
權利要求書

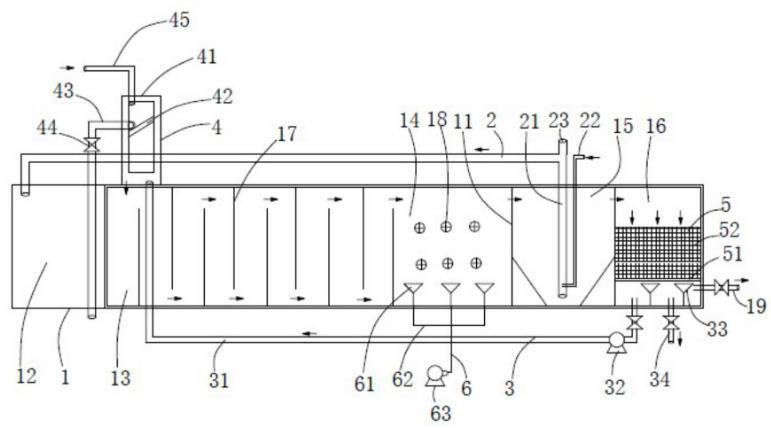

1.一種分散式農村污水處理設備，其特征在于，包括：箱體(1)、回污組件(2)、反沖洗組件(3)、粗過濾組件(4)及細過濾組件(5)，所述箱體(1)內通過若干間隔設置的隔板(11)依次分隔成有污泥脫氧區(12)、反應區(13)、好氧區(14)、沉淀區(15)和清水區(16)，所述回污組件(2)用于將所述沉淀區(15)內的污泥回流至所述污泥脫氧區(12)，所述粗過濾組件(4)設于所述反應區(13)上方的所述箱體(1)上并用于對進水進行粗過濾，所述細過濾組件(5)設于所述清水區(16)內對清水進行細過濾，所述反沖洗組件(3)分別用于對所述粗過濾組件(4)和所述細過濾組件(5)進行反沖洗。
2.如權利要求1所述的分散式農村污水處理設備，其特征在于：所述反應區(13)內設有若干間隔設置的折流板(17)，所述折流板(17)用于在所述反應區(13)內形成上下交替流向的折流通道。
3.如權利要求2所述的分散式農村污水處理設備，其特征在于：還包括用于對所述好氧區(14)內進行曝氣的曝氣組件(6)。
4.如權利要求3所述的分散式農村污水處理設備，其特征在于：所述曝氣組件(6)包括曝氣盤(61)、曝氣管道(62)及曝氣風機(63)。
5.如權利要求4所述的分散式農村污水處理設備，其特征在于：所述好氧區(14)內設有懸浮填料(18)。
6.如權利要求1所述的分散式農村污水處理設備，其特征在于：所述粗過濾組件(4)包括過濾箱(41)、設于所述過濾箱(41)內的過濾網(42)以及設于所述過濾網(42)上側的反沖洗排水管(43)，所述反沖洗排水管(43)上設有開關閥(44)，所述過濾箱(41)上設有進水管(45)，所述進水管(45)位于所述過濾網(42)的上方。
7.如權利要求6所述的分散式農村污水處理設備，其特征在于：所述過濾網(42)傾斜設置，所述反沖洗排水管(43)位于所述過濾網(42)的較低端。
8.如權利要求1所述的分散式農村污水處理設備，其特征在于：所述細過濾組件(5)包括承載網(51)及設于所述承載網(51)上的細濾料(52)，所述承載網(51)下方的所述箱體(1)上設有清水排水管(19)。
9.如權利要求1-8中任一項所述的分散式農村污水處理設備，其特征在于：所述回污組件(2)包括回污管(21)、氣提管(22)和排氣管(23)，所述回污管(21)的一端伸入至所述沉淀區(15)的底部，另一端深入至所述污泥脫氧區(12)內，所述氣提管(22)的一端與所述沉淀區(15)內的所述回污管(21)連通，另一端與供氣設備連通，所述排氣管(23)設置在所述箱體(1)外的所述回污管(21)上且高于所述回污管(21)的高度。
10.如權利要求1-8中任一項所述的分散式農村污水處理設備，其特征在于：所述反沖洗組件(3)包括反沖洗管(31)、反洗泵(32)及反清洗盤(33)，所述反沖洗管(31)的一端與所述粗過濾組件(4)連接，另一端與所述清水區(16)的底部連接，所述反洗泵(32)設置在所述反沖洗管(31)上，所述反清洗盤(33)設于所述細過濾組件(5)的下方并與所述反洗泵(32)或供氣設備連接。
發明內容
本申請實施例的目的在于提供一種分散式農村污水處理設備，以解決現有技術中農村污水處理設備存在工程量大、占地大、造價高的技術問題。
為實現上述目的，本申請采用的技術方案是：提供一種分散式農村污水處理設備，包括：箱體、回污組件、反沖洗組件、粗過濾組件及細過濾組件，所述箱體內通過若干間隔設置的隔板依次分隔成有污泥脫氧區、反應區、好氧區、沉淀區和清水區，所述回污組件用于將所述沉淀區內的污泥回流至所述污泥脫氧區，所述粗過濾組件設于所述反應區上方的所述箱體上并用于對進水進行粗過濾，所述細過濾組件設于所述清水區內對清水進行細過濾，所述反沖洗組件分別用于對所述粗過濾組件和所述細過濾組件進行反沖洗。
在一個實施方式中，所述反應區內設有若干間隔設置的折流板，所述折流板用于在所述反應區內形成上下交替流向的折流通道。
在一個實施方式中，該分散式農村污水處理設備還包括用于對所述好氧區內進行曝氣的曝氣組件。
在一個實施方式中，所述曝氣組件包括曝氣盤、曝氣管道及曝氣風機。
在一個實施方式中，所述好氧區內設有懸浮填料。
在一個實施方式中，所述粗過濾組件包括過濾箱、設于所述過濾箱內的過濾網以及設于所述過濾網上側的反沖洗排水管，所述反沖洗排水管上設有開關閥，所述過濾箱上設有進水管，所述進水管位于所述過濾網的上方。
在一個實施方式中，所述過濾網傾斜設置，所述反沖洗排水管位于所述過濾網的較低端。
在一個實施方式中，所述細過濾組件包括承載網及設于所述承載網上的細濾料，所述承載網下方的所述箱體上設有清水排水管。
在一個實施方式中，所述回污組件包括回污管、氣提管和排氣管，所述回污管的一端伸入至所述沉淀區的底部，另一端深入至所述污泥脫氧區內，所述氣提管的一端與所述沉淀區內的所述回污管連通，另一端與供氣設備連通，所述排氣管設置在所述箱體外的所述回污管上且高于所述回污管的高度。
在一個實施方式中，所述反沖洗組件包括反沖洗管、反洗泵及反清洗盤，所述反沖洗管的一端與所述粗過濾組件連接，另一端與所述清水區的底部連接，所述反洗泵設置在所述反沖洗管上，所述反清洗盤設于所述細過濾組件的下方并與所述反洗泵或供氣設備連接。
本申請?zhí)峁┑囊环N分散式農村污水處理設備的有益效果在于：通過將污泥脫氧區、反應區、好氧區、沉淀區和清水區設置在一個箱體內，減少了占地面積，且結構簡單化，降低成本；污泥脫氧區設置在箱體的前端可以有效保證污泥能循環使用，通過設置反沖洗組件、粗過濾組件和細過濾組件省略了現有技術中需要安裝的調節池、外置格柵及外置提升泵等設備，降低了工程量及成本。
（發明人：孫慧智;何曦;邱敬賢;曾木平;曾憲軍;劉芳）
